芜湖精益铜业 CKKBJKWD12B 四象限无功补偿控制器改造案例

测试单位：库克库伯电气 (上海) 有限公司

测试仪器：FLUKE435‑2 三相电能质量分析仪

执行标准：GB/T14549‑93《电能质量 公用电网谐波》、《功率因数调整电费办法》

一、项目概况

1.1 项目背景

芜湖精益铜业有限公司，配置 2500kVA 变压器，车间大量大功率电磁调速电机作为核心生产负载，现场后期新增分布式光伏并网系统。电磁调速电机属于典型非线性负载，运行产生大量 5、7、11、13 次 6n±1 次谐波；光伏投运之后，会出现有功双向流动、功率因数超前（容性）、四象限运行工况。

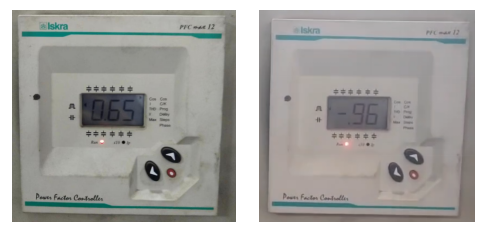

改造前现场使用普通两象限无功补偿控制器（Iskra PFC max12），该型号仅支持感性无功控制，不识别光伏反向送过来的容性无功。现场实测：系统总谐波电流畸变率 THDI 最高 31.1%，谐波电压 THDU 达到 5.2%，超出国标限值；原有补偿柜电抗规格混杂（6%、14% 电抗器混用），电容器老化严重，多次发生电容爆炸事故，电抗器异响、熔断器频繁熔断、接触器触点粘连，维护工作量巨大。 普通两象限控制器面对光伏反向发电工况采样逻辑失效：光伏出力大时，系统出现容性超前无功，控制器无法识别四象限状态，依旧投入电容，造成严重过补偿、无功倒送；电机大负荷生产阶段补偿能力不足，功率因数仅 0.65‑0.86，达不到供电部门 0.9 考核指标，产生大额力调罚款；谐波叠加光伏双向功率扰动，进一步放大电容器损坏风险，存在配电安全隐患。

1.2 改造前核心问题

1. 普通两象限控制器不兼容光伏四象限工况，光伏并网后无功倒送严重（核心问题） 原有老式两象限控制器仅针对工业负载消耗感性无功设计，无法识别光伏并网产生的容性超前无功。白天光伏大发，车间负荷较低时，电网出现容性无功，控制器不能及时切除电容，持续发生过补偿、无功倒送，遭到供电部门考核；当光伏出力消失、电机满负荷生产时，又补偿响应滞后，功率因数跌落至 0.86 以下，交替出现 “容性过补‑感性欠补”，电费考核损失双向出现。区别于常规无光伏工业现场，本项目存在功率双向流动四象限工况。

2. 电磁调速电机产生大量 6n±1 次谐波，普通控制器抗畸变采样能力不足 大功率电磁调速电机持续产生 5、7、11、13 次谐波，THDI 最高可达 31.1%。原有控制器采样抗畸变能力弱，在谐波严重畸变的波形下，功率因数、无功方向计算错乱；谐波大的时候，分不清是感性还是容性无功，出现该切不切、该投不投，进一步加剧补偿失调。

3. 电抗规格混杂，叠加光伏‑谐波扰动，控制器无分级谐波保护，放大设备损坏风险 现场原有补偿柜电抗器 6%、14% 混用，阻抗匹配混乱。普通控制器没有谐波电压、谐波电流保护阈值，光伏功率快速波动叠加电机谐波，极易激发局部谐振；电容器频繁承受谐波过流，现场多次出现电容爆炸、电抗器异响、熔断器烧毁；故障只能依靠人工巡检发现，没有告警输出。

4. 负载变化率极高，叠加光伏出力快速波动，投切逻辑适配差 车间电磁调速电机负载变化率极高，同时光伏出力随光照快速起伏，系统无功短时间双向剧烈跳变。旧控制器投切延时、门限参数只能针对感性负载设置，面对双向快速波动工况，频繁震荡投切，加剧接触器触点粘连、烧损，设备维护频次高。

5. 无本地四象限状态显示，缺少通讯与故障告警，运维难度大 老式控制器只能显示感性功率因数，无法直观显示容性 / 感性四象限运行状态；无谐波数据本地显示，无继电器报警输出，不支持 RS‑485 通讯；光伏 + 电机复合工况故障隐蔽，需要频繁携带 FLUKE435‑2 现场复测，运维工作量大。

1.3 治理改造目标

1. 更换CKKBJKWD‑12B 四象限智能无功补偿控制器（B 型，DC12V 电平输出），适配晶闸管（复合开关）零投切执行元件，最大支持12 路补偿回路；支持感性 / 容性四象限无功测量识别，适配变压器侧光伏并网双向功率流动工况。

2. 四象限精准采样，区分感性、容性无功；光伏大发防止容性过补偿、无功倒送；电机满负荷生产保障感性侧功率因数达标，全时段综合功率因数稳定 0.95‑0.98，消除双向力调电费罚款。

3. 启用谐波电压、谐波电流保护门限，谐波超标自动闭锁投切；配合统一 7% 调谐滤波电抗器、滤波电容器，抑制 5/7/11/13 次谐波，规避谐振风险，保护补偿元器件。

4. 优化四象限专用投切策略，同时适配电磁调速电机剧烈波动负荷与光伏光照快速波动，抑制震荡投切，减少开关器件损耗。

5. 本地液晶屏可查看四象限无功状态、电参量、THDu、THDi、投切状态；继电器故障报警输出，RS‑485 MODBUS 通讯上传后台，方便运维监控；降低电容、接触器故障，保障生产与光伏系统安全稳定运行。

二、改造整体方案

针对芜湖精益铜业 2500kVA 变压器，车间大功率电磁调速电机 + 分布式光伏并网的复合工况，选用CKKBJKWD‑12B 四象限智能无功补偿控制器（B 型 DC12V 电平输出）。 同步一次回路改造：全部统一更换为 7% 调谐滤波电抗器，更换大过流能力滤波电容器，将原有接触器改造为晶闸管过零投切开关；优化柜内通风散热，统一一次回路配置，消除原 6%、14% 电抗混用带来的阻抗混乱问题。

拆除原有普通两象限补偿控制器，柜门嵌入式安装 CKKBJKWD‑12B；完成 AC220V 主电源、A/C 相电压、B 相 CT 电流采样接线；B 型 DC12V 电平输出回路对接晶闸管开关控制端子；报警干接点接入声光告警装置；RS‑485（A+/B‑）接入配电室监控后台。

控制器参数设置要点：

1. 设置 CT 互感器变比、目标功率因数（兼顾感性‑容性双向区间）；

2. 启用四象限无功识别功能，光伏出现容性无功时快速切除电容，杜绝无功倒送；

3. 设置合理投入、切除延时，同时应对电机冲击负荷 + 光伏光照快速波动，抑制投切震荡；

4. 设置过压、欠压，谐波电压、谐波电流保护阈值，谐波超标自动闭锁投切并输出报警；

5. 逐路录入每一组电容容量，支持多编码小步长分级投切。

保护逻辑：当谐波超过设定阈值，控制器自动闭锁电容投入并输出报警；谐波回落后自动恢复补偿；检测到系统容性无功超标，优先切除补偿回路，防止光伏工况下过补偿倒送。 先进入手动模式逐路测试晶闸管开关动作，确认无误后切换自动四象限补偿模式；使用 FLUKE435‑2 分析仪比对四象限无功、谐波、功率因数读数，校验采样准确性；测试报警、后台通讯上传功能。

三、改造安装现场说明

施工安排在工厂生产检修窗口期，变压器停电作业。拆除旧控制器，核对开孔尺寸，使用原厂配套固定卡件紧固；二次接线严格执行安全规范，电流互感器回路严防开路，电压回路严防短路。 参数配置完成后，先进行手动投切校验，确认各路晶闸管开关动作正常，再投入四象限自动补偿模式；对比 FLUKE435‑2 电能质量分析仪，校验感性、容性四象限无功、电压电流、谐波畸变率读数；完成故障报警、配电室后台通讯联调。 同步完成柜体改造：更换统一规格电抗器、滤波电容、晶闸管开关；改善柜内散热条件，整理柜内一次二次布线。

四、改造后综合治理效果

1. 四象限精准识别，解决光伏并网无功倒送，功率因数全时段达标 CKKBJKWD‑12B 四象限控制器可以精准区分感性、容性无功。白天光伏大发车间轻载时，检测到容性无功会快速切除电容，彻底杜绝过补偿、无功倒送；电磁调速电机满负荷生产时，及时投入补偿，高压侧综合功率因数稳定维持 0.95‑0.98；不再出现 “光伏时段罚容性、生产时段罚感性” 双向罚款，力调电费显著下降。

2. 谐波保护生效，消除谐振隐患，设备故障率大幅降低 配合统一 7% 调谐电抗器，当 5、7、11、13 次谐波超标，控制器自动闭锁投切并输出报警信号，规避谐波‑电容谐振风险；电容器不再长期承受严重谐波过流，电容鼓包爆炸、电抗器异响、熔断器熔断故障完全消除，极大降低更换元器件的运维成本。

3. 投切逻辑适配 “电机冲击 + 光伏波动” 双重扰动，减少开关器件损耗 四象限专属投切算法同时适配电磁调速电机负载剧烈变化，以及光伏出力随光照快速起伏的工况，有效抑制补偿震荡投切；晶闸管过零投切叠加控制器优化逻辑，消除涌流冲击，避免触点粘连烧毁，延长开关器件使用寿命。

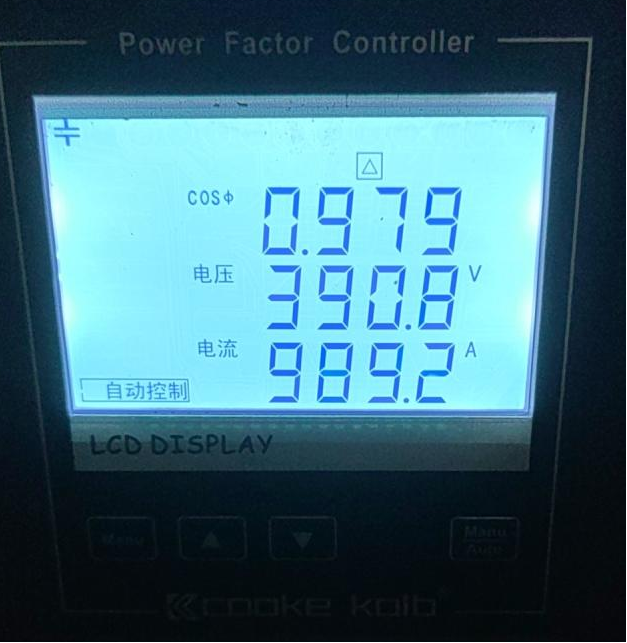

4. 完善本地显示 + 远程通讯告警，运维效率提升 控制器液晶屏直接显示四象限无功状态、电压、电流、有功 / 感性无功 / 容性无功、THDu、THDi、各路投切状态；RS‑485 将全部数据上传配电室后台；故障发生时继电器输出报警信号，运维人员无需频繁携带便携仪器到现场，快速定位异常。

5. 兼顾生产与光伏并网，保障系统连续运行 解决普通两象限控制器在光伏 + 工业电机混合场景下的补偿失控问题；既保障铜业车间电磁调速电机稳定生产，又满足分布式光伏并网的无功考核要求，避免配电故障造成生产线停机。

五、案例总结

本项目现场存在大功率电磁调速电机产生大量 5/7/11/13 次谐波，后期新增分布式光伏并网，系统出现四象限双向功率流动。原有普通两象限无功补偿控制器无法识别容性无功，采样受谐波畸变干扰，无谐波保护，造成光伏时段无功倒送、生产时段功率因数偏低，电容爆炸、元器件频繁损坏。 项目选用CKKBJKWD‑12B 四象限智能无功补偿控制器（B 型电平输出，适配晶闸管 / 复合开关），同步完成一次回路电抗器、电容器、投切开关的标准化改造，利旧柜体，升级控制核心。改造实现三大核心价值：

1. 四象限无功测量识别，完美适配 “工业负载 + 分布式光伏” 双向功率流动工况，同时解决光伏容性过补偿倒送与生产感性欠补偿问题，全时段功率因数满足供电考核，减少双向力调电费损失。

2. 内置谐波电压、谐波电流分级保护，针对电机带来的高谐波工况，从控制逻辑规避谐振风险，配合滤波一次元件，大幅降低电容器、熔断器、开关故障概率。

3. 完整四象限状态显示、谐波监测、故障报警、RS‑485 通讯，适配工厂配电室集中监控，兼顾工业连续生产与光伏并网安全运行。

案例推广说明：本案例适用于工厂屋顶分布式光伏配套的制造业现场；使用接触器投切可选用 CKKBJKWD‑12A 四象限版本；晶闸管 / 复合开关投切选用 CKKBJKWD‑12B，最大支持 12 路补偿回路，为 “工业负载 + 分布式光伏” 场景补偿柜升级提供成熟参考。

六、后期运维建议

‑ 每季度巡检控制器，查看四象限无功状态、谐波、投切记录，确认报警回路正常；重点关注晴天光伏大发时段补偿回路切除逻辑是否正常；

‑ 每半年停电检修，实测电容器实际容量，同步在控制器更新对应回路容量参数；

‑ 生产满负荷 + 光伏大出力工况，加密配电室巡检；如果谐波保护频繁触发，复测系统谐波，评估增设有源滤波装置；

‑ 后期新增光伏容量、新增大功率电磁调速电机投产前，复测四象限无功与谐波，重新整定控制器保护门限、投切参数。
