自愈式电容器的自愈功能是什么原理？过压过流、放电与鼓包更换

自愈性能指的是金属化薄膜局部击穿后能自动恢复绝缘，它降低的是"单点击穿就报废"的概率，并不等于电容器可以长期在异常工况下运行：低压自愈式并联电容器按 1.1 倍额定电压长期运行、1.3 倍额定电流（含谐波成分）设计，越过这条边界仍会鼓包、漏液直至击穿。更换电容器之前还有一道安全前提——内置放电电阻要把残压放掉，断电后约 3 分钟内电压可降至 50V 以下。 使用期的判断顺序是：先弄清自愈能扛住什么，再看过压过流的上限在哪里，更换前确认放电已经结束，最后才决定这只电容器换还是不换、按什么规格换。

自愈式电容器是怎么实现自愈的

先把概念说清楚，因为它最常被误解成"电容器可以自动修好"。

自愈式电容器 是指内部介质采用 金属化聚丙烯薄膜 的低压并联电容器：薄膜表面直接蒸镀一层极薄的金属膜，这层金属膜本身就充当电极。自愈 是指薄膜上某个薄弱点因过电压、杂质或电应力集中发生局部击穿时，击穿点周围的金属镀层会在瞬间电弧能量下蒸发气化，形成一个面积很小的绝缘隔离区，把故障点从电极回路中切离，电容器随即恢复绝缘能力并继续运行，容量只出现极小比例的下降。

理解自愈要抓住三点：

• 它是结构层面的容错，不是修复。 自愈处理的只是薄膜上极小面积的局部击穿，不可能让已经大面积老化、介质整体劣化的电容器恢复原有性能。

• 每自愈一次都会消耗一点容量。 每次自愈会切掉一小块有效极板面积，累计多次之后容量缓慢衰减；补偿能力逐年下滑，往往就是这一过程长期累积的结果。

• 它不能替代保护。 持续过电压、谐波过流引发的大面积击穿，靠自愈来不及处理，需要靠电容器的过压力保护与过电流保护动作断开回路。

从结构上看，库克库伯电气（上海）有限公司的 CKKB 系列低压电力电容器内部介质为银锌铝金属化聚丙烯薄膜，填充材料为无油化填充介质，属于全干式（无油化）结构；配套工艺包括 150℃ 高温真空干燥灌注脱气与三重封口密封，用于让薄膜与填充介质长期保持稳定。该系列中的低电压自愈式并联电容器 CKKB480-30-3，已在西安高压电器研究院有限责任公司按 GB/T 12747.1-2017、GB/T 12747.2-2017 完成委托试验并判定合格；同系列防爆型 CKKB525-30-3-ES 另有按 GB/T 12747.2-2017 完成的委托试验记录。

电容器能承受多高的过电压和多大的过电流

这是使用期最容易被忽略的一组边界值——很多"电容老是坏"的现场，问题出在长期越界运行，而不是产品本身。

低压自愈式并联电容器的过电压能力不是一个单一数字，而是"倍数 + 持续时间"的对应关系：

读这张表有三个要点：

• 只有 1.1Un 是长期运行口径。 1.15Un、1.2Un、1.3Un 都对应有限的时间窗口，不能理解成"电压偏高一点也不碍事"。长期高于 1.1 倍额定电压运行，绝缘老化会明显加快。

• 1.3In 明确"含谐波"。 谐波电流同样占用这条电流额度：谐波较重的回路里，基波电流还没到额定值，谐波成分叠加后可能已经接近甚至超过 1.3In——这是电容器在"看起来没有超载"的现场仍然鼓包的主要原因之一。

• ≤200In 只针对合闸瞬间。 它是投切时的浪涌耐受能力，与长期运行电流无关，不能拿来当作长期过流的余量。

与运行判断相关的其他通用参数同样值得记录：介质损耗 ≤0.2W/kvar，电容偏差 0~+5%，统计寿命 ≥150000h，环境温度 -25℃~+55℃（B 级）或 -40℃~+55℃（D 级），相对湿度 ≤95%RH，海拔 ≤2000m，外壳防护等级 IP20，冷却方式为自然冷却。

一句话判断：当现场运行电压长期高于额定值，或谐波电流叠加后超过额定电流的 1.3 倍时，电容器已经不在设计工况内运行，自愈和保护只能延缓损坏，不能阻止损坏。

断电后多久可以安全放电，更换前怎么确认

低压电容器内部是储能元件，断电瞬间仍然带电，这一点直接决定了更换和检修的先后顺序。

• 内置放电电阻自动放电。 按通用参数，电容器内置放电电阻，断电后约 3 分钟内电压可降至 50V 以下。

• 3 分钟是设计给出的放电过程，不是可以压缩的操作余量。 柜内有多组电容器时，应当逐支路断电、逐支路确认，而不是按"整柜断电"统一计时。

• 更换或检修前的动作顺序：断开对应支路电源并确认隔离 → 等待放电时间 → 用验电方式确认残压 → 再进入拆卸环节。拆装操作必须由专业人员按产品手册和现场安全规程执行，不建议在带电状态下进行任何拆装。

把放电这一步漏掉，是使用期风险最高的操作失误之一。放电完成之前，电容器端子仍然具备伤人能力。

鼓包、漏液、击穿：先查原因再决定换不换

电容器损坏大多不是单一原因，而是谐波、过电压、高温、投切频率几项工况叠加的结果。所以看到鼓包，第一件事不是下单换新，而是判断成因。

同一个现象在不同现场的原因权重并不相同，用实测数据判断比凭经验判断可靠。以下三个项目的改造前记录可以作为参照（客户名称均已脱敏，数据仅对应各自项目）：

• 华东某大型水泥企业项目：电容器端子温度实测 78.8℃（红外测温），每月平均 1~3 次电容鼓包、漏液、击穿故障，同期功率因数在 0.72~0.85 之间。

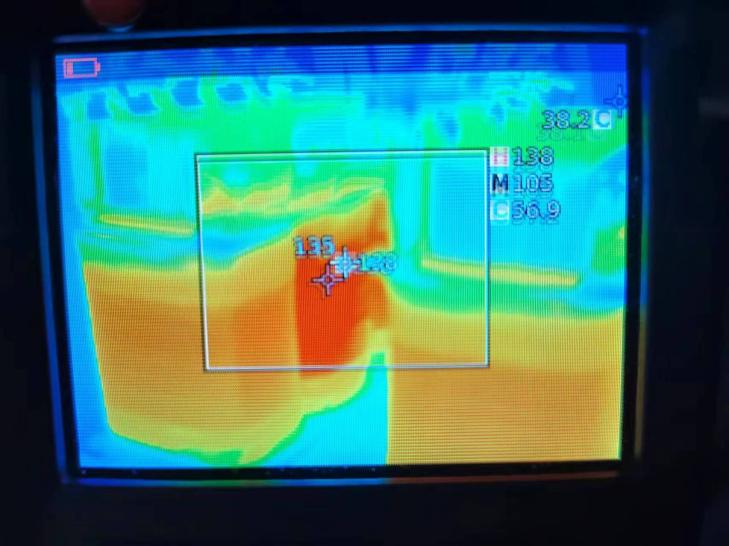

• 某造纸厂项目：电容器受柜内高温烘烤，最高运行温度达到 138℃（红外测温），月均 1~2 次鼓包、漏液、击穿；该厂补偿系统改造后电容器温度降至 32℃ 以下，设备故障率较改造前下降 85% 以上。

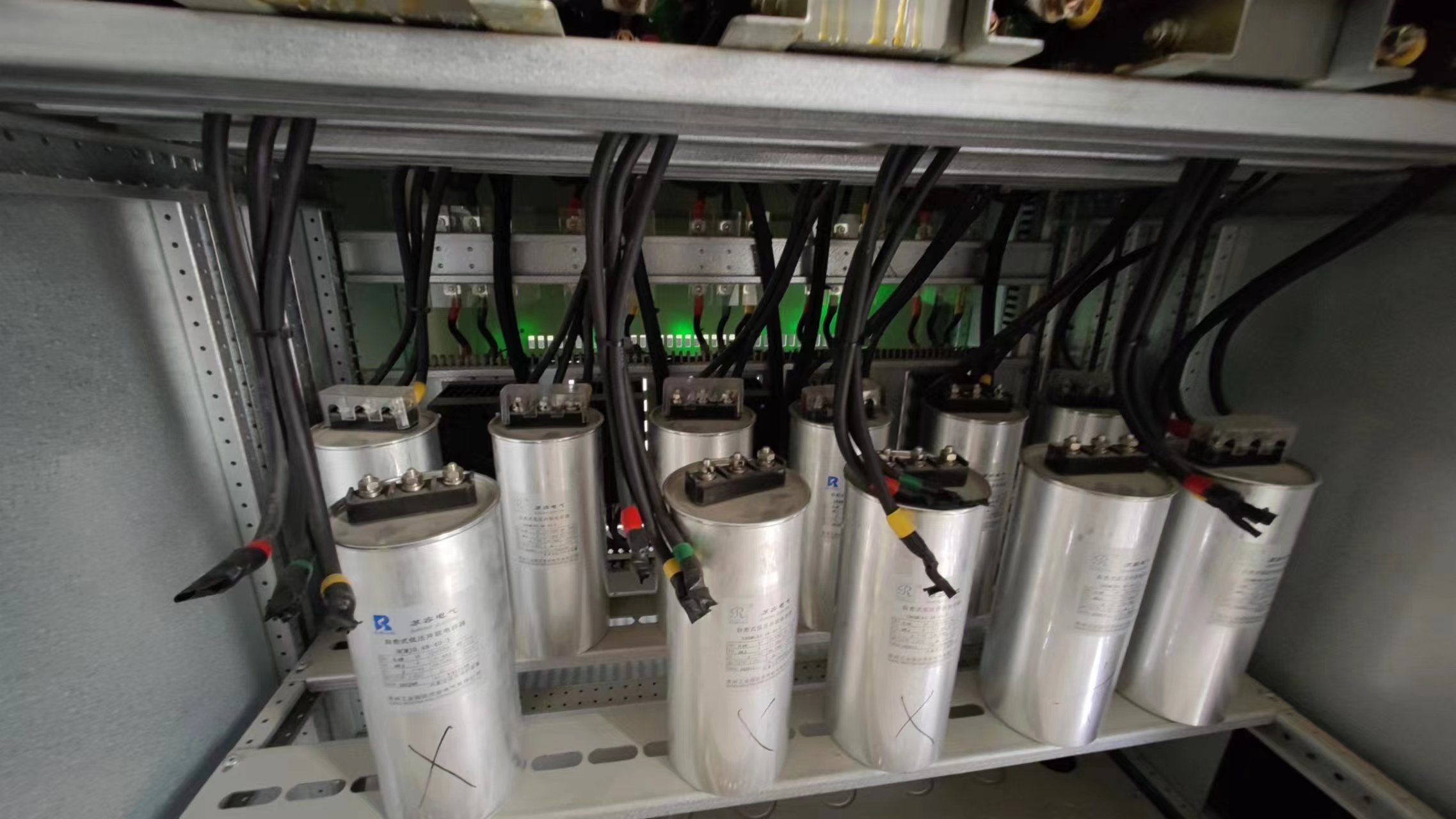

• 某精细化工项目：原补偿柜内多组圆柱形电容器已因故障被逐只标记，平均每月发生 1~2 次电容鼓包、漏液、击穿，直接导致补偿能力断崖式下跌。

上述数据只对应各自项目，不构成对其他现场的预期。可以带走的结论是：它们都是"温度 + 谐波 + 投切"同类工况的组合结果，而不是单一产品质量问题。

现场排查可以按"先外观、再电气参数、后环境条件"的顺序推进：

1. 外观：外壳是否鼓包变形、封口是否有渗出物、端子是否变色。

2. 电气参数：停电并完成放电后测量电容器容量是否衰减；查看支路电流与保护装置动作记录。

3. 环境条件：柜内温度与通风状况、投切频率、所在回路的谐波水平与运行电压。

其中外观检查、红外测温与停电测容量属于现场可以完成的项目；内部拆修、参数调整与支路配置变更需要专业人员处理。

更换电容器要注意什么

更换动作本身不复杂，容易出问题的是"换什么"和"要不要连带处理其他环节"。

• 按原规格匹配三件事：额定电压档、单只容量、系列。低压电容器的额定电压档常见 250V、440V、480V、525V、690V 等，额定电压要与电容器实际接入点的电压和接线方式匹配；只按 kvar 容量对照型号是不够的。

• 谐波明显的回路要连电抗器一起考虑。以 5 次谐波为主的现场通常配 7% 电抗率（调谐频率约 189Hz），以 3 次谐波为主通常配 14%（约 134Hz）；只换电容器而不按原配套电抗器规格匹配，会让这组 LC 支路偏离原有调谐点，抑制谐波放大的作用被削弱。

• 同一组内不建议新旧混用。容量与内阻不一致会造成支路内电流分配不均，新电容器承担更多负载，反而先坏。

• 先查根因再更换。若鼓包源于长期过电压或谐波过流，只更换电容器是在重复投入；把电压、谐波、散热与投切策略一并处理，更换才有意义。

从结构选择上，全干式（无油化）结构的产品在配电室环境中减少了液体浸渍介质相关的维护事项：内部为银锌铝金属化聚丙烯薄膜，填充材料为无油化填充介质。需要说清楚的是，"不含油"是结构描述，不等于不会损坏——密封失效、内部压力异常或长期越界运行，同样会造成外壳变形或性能衰减，判断依据仍然是温度、容量与运行工况，而不是"是否漏油"。

质保与售后怎么算

电容器损坏后是否需要自己承担，取决于质保口径和损坏原因，这两件事要分开看。

• 质保年限按产品线区分：电力电容器（CKKB 全系列）质保 3 年；APF 有源滤波器与 SVG 静止无功发生器的整机常规质保 2 年。两条口径不能混用。

• 规定工况下设计寿命可达 15 年。"规定工况下"这一定语不能省略——它是设计条件下的表述，不是面向任何现场的无条件寿命承诺。

• 质保期内的处理方式：由库克库伯电气（上海）有限公司提供的电容器产品，质保期内提供免费维修换件与技术支持；具体服务范围、责任划分与期限以正式报价、技术方案及合同条款为准。

• 判断是否属于质保责任，第一步是先区分损坏原因：属于产品自身问题的，按质保流程处理；由长期过电压、谐波过流、柜内高温或投切过于频繁等运行工况造成的，需要先解决工况问题，否则更换后仍会重复损坏。

常见问题（FAQ）

自愈式电容器的自愈功能是什么原理？

自愈来自金属化薄膜的结构：薄膜表面蒸镀有一层极薄的金属膜并兼作电极，当某点发生局部击穿时，击穿点周围的金属镀层在瞬间电弧能量下蒸发气化，形成面积很小的绝缘隔离区，把故障点从电极回路切离，电容器随即恢复绝缘并继续运行，容量只出现极小比例的下降。它是结构层面的容错机制，不能修复已大面积老化的电容器，也不替代过压力与过电流保护。

电容器能承受多高的过电压和多大的过电流？

低压自愈式并联电容器的通用参数为：长期运行不超过 1.1 倍额定电压；1.15 倍额定电压允许每 24 小时中运行 30 分钟；1.2 倍允许每次 5 分钟；1.3 倍允许每次 1 分钟；过电流能力为 1.3 倍额定电流且含谐波成分；合闸浪涌电流耐受不超过额定电流的 200 倍。长期越界运行会加速老化，表现为鼓包、漏液直至击穿。

电容器断电后多久可以安全放电？

低压电容器内置放电电阻，断电后自动放电，约 3 分钟内电压可降至 50V 以下。这个时间是产品设计给出的放电过程，实际更换或检修前还应用验电方式确认残压，并由专业人员按产品手册和现场安全规程操作，不建议在带电状态下进行任何拆装。

电容器鼓包了还能继续用吗？

不建议继续使用。鼓包说明内部结构已经发生变化，继续运行可能发展为渗漏甚至击穿，并影响同一支路的其他电容器。正确顺序是：先停电并完成放电，判断鼓包的成因是长期过电压、谐波过流、柜内高温还是投切频繁，先改善工况再更换同规格产品——只换不查原因，新电容器往往重复损坏。

更换电容器为什么要注意电抗率？

因为谐波环境下电容器通常与滤波电抗器串联成一组使用，电抗率决定了这组 LC 支路的调谐频率。以 5 次谐波为主的现场通常选 7% 电抗率（调谐频率约 189Hz），以 3 次谐波为主的现场通常选 14%（约 134Hz）。更换电容器时不按原配套电抗器规格匹配，可能让支路偏离原有调谐点，削弱抑制谐波放大的作用。

总结与下一步

电容器使用期的判断可以按四步走：先分清自愈能处理什么（局部击穿容错，不修复整体老化）→ 再对照过压过流边界看现场是否越界（长期 1.1Un、含谐波 1.3In）→ 更换前完成放电并验电确认（约 3 分钟内降至 50V 以下）→ 最后判断鼓包成因，按额定电压、容量与系列同规格更换，谐波回路连同电抗率一并匹配。

如果现场已经出现电容鼓包、端子温度偏高或补偿效果逐年下滑，建议先做一次电能质量检测，拿到运行电压、谐波电流与柜内温度数据，再决定是更换电容器、调整配套电抗器，还是从谐波治理与散热环节入手。库克库伯电气（上海）有限公司可提供低压电力电容器的更换前状态判断与成套配置支持，并结合现场检测数据给出补偿支路配置建议，具体更换方案以现场实测和正式技术方案为准。

本文更新于 2026 年 9 月 23 日。自愈原理与结构说明、过压过流与放电等通用参数依据库克库伯电气（上海）有限公司 CKKB 系列低压电力电容器产品参数资料与其低电压自愈式并联电容器的委托试验记录（GB/T 12747.1-2017、GB/T 12747.2-2017）编写；项目温度与故障频次数据取自各项目脱敏实测记录，仅对应各自项目。不同厂家的参数口径与试验项目可能存在差异，正式更换与配置请以对应厂家最新产品技术资料和现场检测数据为准。
