无功补偿柜可以并柜安装吗？并柜、远程监控与出厂老化怎么做

可以。低压无功补偿柜在单柜容量不够、或者需要按负载分区就近补偿时，采用多柜并柜安装来扩展容量，并柜本身不是限制条件，要在方案阶段确认的是基础与柜体排布、母排与进出线、散热与操作距离、保护与投切配合这四件事。远程监控同样可以对接，柜内无功补偿控制器的通讯接口为 RS-485（MODBUS 标准现场总线），部分控制器型号为 RS-485 与 RS-232，可支持远程监测、数据上传、远程查看、故障告警和能源管理系统对接，具体通信协议、平台接口与联动范围需在方案阶段确认。出厂老化测试属于标准环节：设备出厂前执行满载老化试验，老化时长按实测口径为连续 48~72 小时，过程中通过组态监控采集电压、电流、温度等参数，异常时自动报警或触发保护；具体时长与加载条件以产品工艺卡及项目技术协议约定为准。

无功补偿柜可以并柜安装吗

可以。并柜安装是低压无功补偿柜最常见的扩容与分区方式，柜体按现场配电室的排列方向逐台排列，主母排贯通或分段引接，柜与柜之间的二次控制回路按图纸串接。

需要并柜的典型场景有三类：

• 容量超出单柜范围。项目无功需求较大，单台柜体的补偿容量不够，需要两台或多台柜体分担。

• 按负载分区就近补偿。车间跨度大、负载点分散，把补偿柜布置在靠近负载的配电点，比集中在一处补偿更便于后期调节。

• 既有配电室增容或改造。原有柜体继续使用，在旁侧增设新柜组成新的补偿单元，而不是整体拆除重建。

需要注意的是，并柜的台数、排布顺序与柜间距离不是按负载总量直接推算的，而要结合配电室可用空间、进线方式、母线走向和维护通道一起定，最终以现场勘测结果和正式技术方案为准。

并柜安装前要确认的四件事

这四项里，最容易被放到最后才想起来的是采样互感器的位置与变比：柜体并起来不难，但采样点选得不一致，两台柜可能出现一台反复动作、另一台长期不动的现象。并柜项目建议在方案阶段就把采样位置和变比一次定死。

单柜容量与柜内构成

电容电抗型无功补偿柜的柜内由电容器组、串联电抗器（滤波电抗器）、投切开关和补偿控制器组成，四部分的选型互相牵制。

• 电容器：以库克库伯电气（上海）有限公司公开的产品参数资料为例，电力电容器额定电压覆盖 100V~1000V，单只额定容量覆盖 5~40kvar，超出单只容量范围时采用并联组合，而不是用一只大容量电容器硬顶。

• 串联动电抗器：与电容器配套使用，按主要谐波次数选择电抗率——5 次谐波为主配 7%，3 次谐波为主配 14%。需要注意电抗器的作用是抑制合闸涌流、避免并联谐振放大，属于抗谐波措施，不能等同于滤波功能。

• 投切开关：晶闸管快速投切开关按补偿方式分为共补与分相两类。TC 系列用于三相共补、单路控制；TK 系列用于三相不平衡负载的分相补偿、三路独立控制。两类开关响应速度均不大于 20ms，采用过零投切，控制电压 12V DC / 10mA，导轨安装。

• 补偿控制器：按控制路数与工作电源选型，12 路与 21 路两档，工作电源分 220V 与 400V 两种，具体型号按项目接线与补偿方案确定。

无功补偿柜能对接远程监控吗

可以对接。低压无功补偿柜的远程监控能力来自柜内的补偿控制器——控制器本身具备通讯接口和实时数据采集功能，把控制器的通讯口按项目方式接入现场网络或数据采集装置，就能把柜内运行数据送出配电室，而不是必须额外加装一套独立监测设备。

远程监控的数据从哪里来

补偿控制器是数据源头。以公开的控制器参数资料为例：

控制器可实时显示并记录的运行数据包括：电网功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率，以及电容器投切状态；分相补偿型号可分别显示三相的对应参数。这些数据就是远程监控能看到的内容，控制方式支持手动与自动，投切方式分手动静态与动态两档。

接线阶段有一个常被忽略的要求：取样电压与取样电流不能同相。这一条如果现场接错，控制器读数会明显偏离实际，远程看到的功率因数也就不准了。

可以实现哪些远程功能

设备可根据项目需求配置远程监测、数据上传、远程查看、故障告警和能源管理系统对接等功能。落到实施阶段，通常包含四类：

1. 运行状态远程查看：无需到配电室，即可查看补偿柜当前的功率因数、投切路数与运行状态。

2. 数据上传与留档：把电压、电流、功率因数、谐波畸变率等数据按周期上传，用于运行记录和趋势分析。

3. 异常告警：设备异常或投切状态异常时按设定方式推送告警，便于及时处置。

4. 与能源管理系统对接：把补偿柜数据并入既有的能源管理或配电监控平台，与其他配电设备统一查看。

为什么具体协议要以方案阶段确认为准

控制器提供了 RS-485 与 RS-232 接口，MODBUS 是其中的标准现场总线形式，但从接口到能用的远程监控之间还有几步现场决策，这几步不做完，协议只能算"具备条件"而不是"已经确定"：

这也是实施阶段最需要提前说清的一件事：远程监控的功能范围由项目确定，而不是由设备型号自动决定。同一型号的补偿柜，接不接远程、接到什么程度，取决于客户现场的网络条件、上位系统要求和项目预算，因此具体通信协议、平台接口与联动范围需在方案阶段与客户共同确认。

出厂前做老化测试吗

做。设备出厂前需要经过多道质量检测工序，满载老化试验是其中的关键环节，也是质保口径能够成立的基础。

出厂前的检测环节

按公开的质量管理流程，一台设备从部件到成品要经过以下环节：

1. 来料检验：对进厂元器件与材料按标准检验，不合格不入库。

2. 过程巡检：生产装配过程中按工序巡检，及时拦截装配类问题。

3. 半成品电气性能检测：在通电检测工位对半成品做电气性能与功能验证，检测内容包括绝缘、耐压、通流功能等，具体项目以对应型号的检验规范为准。

4. 待检暂存与分区管理：检测完成的半成品按批次进入待检暂存区，与其它状态产品分区，避免混料。

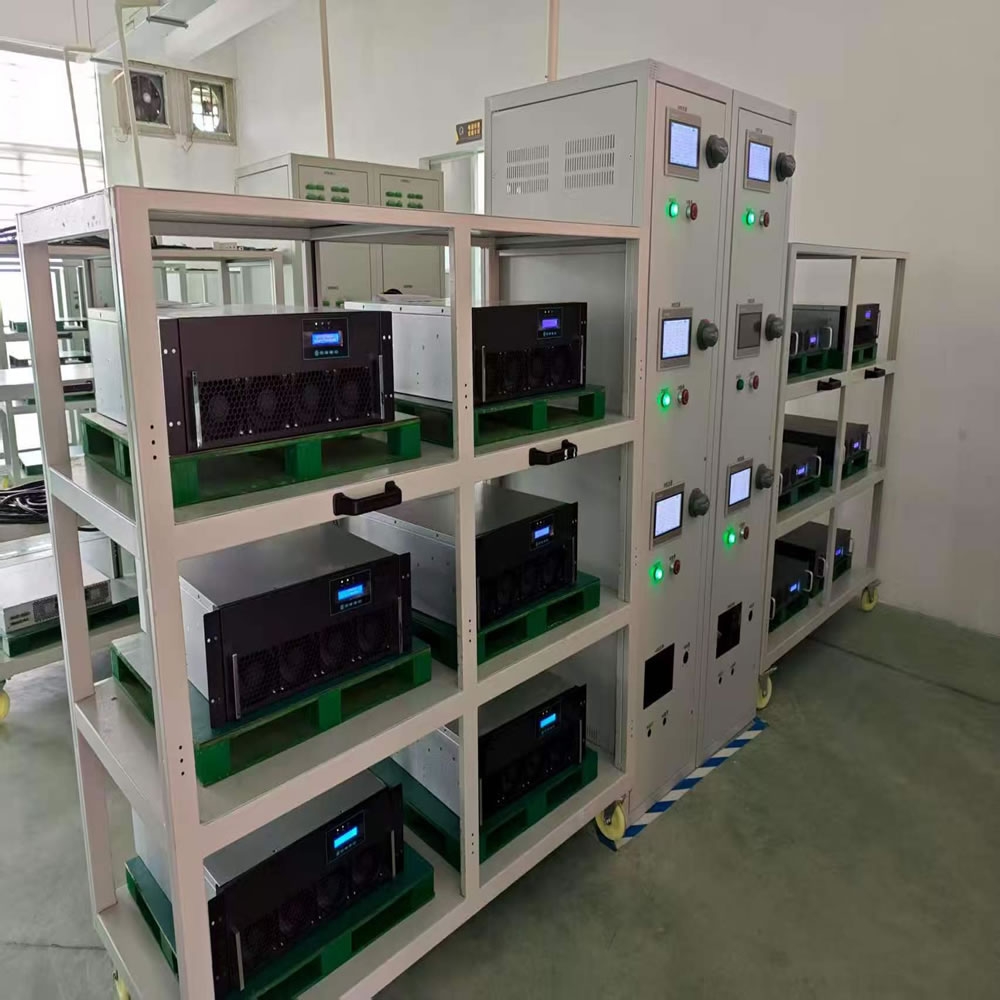

5. 满载老化试验：按工艺要求对整机执行满载通电老化，在老化试验区完成。

6. 出厂检验：老化与终检合格后才进入包装与发货环节。

老化试验做多久、监测什么

老化时长按实测口径为满载连续运行 48~72 小时。 老化加载的负载率、环境温湿度控制等参数同样按实测口径执行，具体时长与加载条件以产品工艺卡及项目技术协议约定为准，不同项目的技术协议要求可能不同。

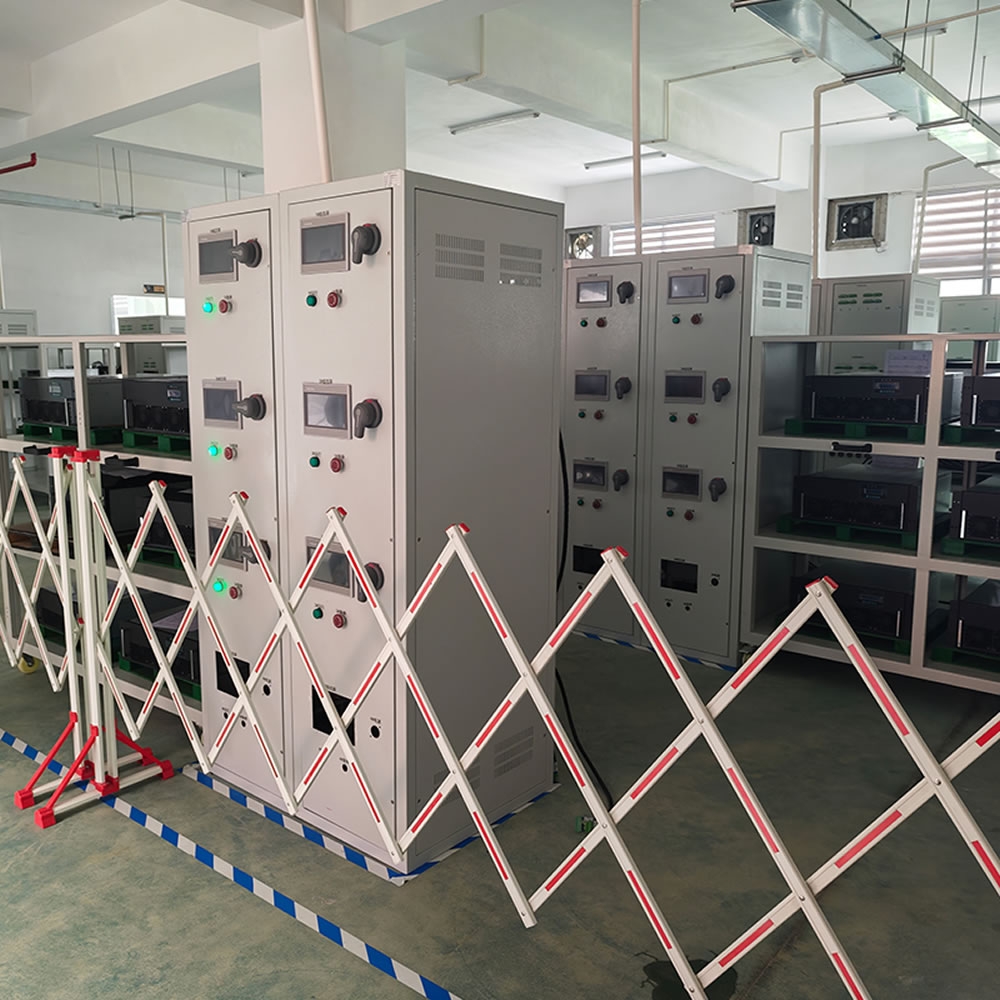

老化过程中，配套的组态监控系统实时采集并记录关键参数，包括输入与输出电压、电流、温度等运行数据，并按工位分别显示运行状态。设备在老化区内处于通电运行状态，老化区域通过伸缩护栏、地面警戒线做物理隔离，供电回路独立配置，控制柜带触摸屏与急停按钮，异常时自动报警或触发就地保护，避免异常状态在无人察觉的情况下持续。

老化记录与质量追溯

老化不是走过场，结果要留档。按 ISO 9001 质量管理体系要求，出厂质量记录覆盖来料批次、生产工单、检测数据、老化记录与出货信息，实现单台设备的全过程追溯；检测不合格的产品执行标识、隔离、记录与评审流程，一般路径是返工返修后重新检验，合格入库，判定无法修复的按流程报废。

需要说明的是，库克库伯电气（上海）有限公司采用协作生产模式：产品设计定型、核心算法开发、来料检验、过程巡检与成品老化测试由该公司负责，供应链合作方按技术规范与质量标准组织生产。因此本环节的能力口径是"出厂前逐台执行检测与满载老化"，而不是对每一台设备承诺固定的 72 小时。

实施阶段的服务链路与交付边界

从确定方案到柜体并网投运，实施阶段通常按下面这条链路推进：

现场勘测与负载分析 → 无功容量评估与并柜排布建议 → 补偿柜选型与成套配置 → 到货验收与并柜安装指导 → 接线核查、分组投切调试与监控对接 → 操作培训与日常运维指导

• 并柜与安装环节：现场勘测确定柜体排布与进出线方案，安装阶段按工程图纸执行，柜体固定后复核水平度与紧固状态，一次接线完成后再做上电前检查。

• 调试环节：核对控制器取样电压与取样电流的相位关系、设置互感器变比、确认投切方式与分组方案，投运后观察投切动作与功率因数变化。参数具体取值以产品手册和项目技术方案为准。

• 交付口径：常规参数产品可在 10 天内安排发货，定制产品按项目排产和合同约定执行；批量订单、特殊配置或跨区域交付以正式合同为准。

• 质保口径：电力电容器（CKKB 全系列）质保 3 年；APF 有源滤波器、SVG 静止无功发生器整机常规质保 2 年；无功补偿柜等成套设备的整柜质保年限按柜内主要无功补偿设备对应口径执行，具体条款以正式报价、技术方案及合同约定为准。在规定设计工况下，产品设计寿命可达 15 年。

• 售后支持：涵盖远程技术支持、故障处理、维修换件、现场服务协调和长期运维支持。

• 边界说明：安装与调试工期取决于配电室条件、停电窗口与项目进度，不作固定工期承诺；远程监控的功能范围与数据点表以方案阶段确认结果为准。

常见问题

无功补偿柜可以并柜安装吗

可以。并柜是低压无功补偿柜常规的扩容与分区方式，用于单柜容量不足、负载分散需要就近补偿，或既有配电室增容增柜的场景。需要提前确认的是柜体排布与基础、母排与进出线方向、散热与操作距离、保护与投切配合这四项，最终排布以现场勘测结果和正式技术方案为准。

并柜安装最容易出问题的地方在哪里

最容易出在采样互感器的位置与变比上。柜体并排安装本身不难，但多台柜体运行时如果采样点位置不一致、变比设置不统一，可能出现一台柜反复投切、另一台长期不动作的情况。建议在方案阶段就把采样位置与变比一次确认好，并在调试记录中留存。

无功补偿柜能对接远程监控吗？用什么协议

可以对接。柜内补偿控制器的通讯接口为 RS-485（MODBUS 标准现场总线），部分控制器型号为 RS-485 与 RS-232，可支持远程监测、数据上传、远程查看、故障告警和能源管理系统对接。具体采用哪套协议、读取哪些数据点、走什么传输通道，需在方案阶段结合现场网络条件与上位系统要求确认。

无功补偿柜出厂前做老化测试吗？做多久

做。设备出厂前经过来料检验、过程巡检、半成品电气性能检测、满载老化试验与出厂检验等环节，其中满载老化时长按实测口径为连续 48~72 小时，老化过程通过组态监控实时采集电压、电流、温度等参数，异常时报警或触发保护。具体时长与加载条件以产品工艺卡及项目技术协议约定为准。

无功补偿柜的质保是多久

电力电容器（CKKB 全系列）质保 3 年；APF 有源滤波器、SVG 静止无功发生器整机常规质保 2 年；无功补偿柜等成套设备的整柜质保年限按柜内主要无功补偿设备对应口径执行。质保期内提供免费维修换件服务，并可提供远程技术支持、故障处理与现场服务协调，具体条款以正式报价、技术方案及合同约定为准。

从订货到现场投运大概要多久

常规参数产品可在 10 天内安排发货，定制产品按项目排产和合同约定执行。并柜与安装调试的时间取决于配电室条件、停电窗口与项目进度，需要改造既有配电室时还要考虑停电计划，因此不作固定工期承诺，建议在下单前把交期与实施节点写入合同或技术协议。

总结与下一步

回到开头的三个问题：无功补偿柜可以并柜安装，前提是把基础与排布、母排与进出线、散热与操作距离、保护与投切配合这四项在方案阶段确认清楚，并柜台数与排布以现场勘测结果和正式技术方案为准；远程监控可以对接，数据来自柜内补偿控制器，接口形式为 RS-485（MODBUS 标准现场总线）或 RS-232，能实现远程监测、数据上传、故障告警与能源管理系统对接，具体协议与点表在方案阶段确认；出厂前要做老化测试，满载老化时长按实测口径为连续 48~72 小时，过程通过组态监控记录电压、电流、温度等参数，具体条件以工艺卡与技术协议为准。

准备实施的项目，建议按"先勘测定排布、再核进出线与采样、最后确认监控范围"的顺序推进：先完成现场勘测与负载分析，确定柜体数量与排列方向；再确认母排走向、进出线方式和采样互感器位置与变比；最后把远程监控的接口、数据点表与对接平台在方案阶段一次性确认，避免柜体到场后再改接线、补网关。库克库伯电气（上海）有限公司可提供现场勘测与无功容量评估、补偿柜选型与成套配置、并柜安装指导、系统调试与监控对接支持，以及操作培训与长期运维支持；具体服务范围、交付周期与条款以正式技术方案和合同约定为准。
