库克库伯对某电站无功罚款问题分析及优化建议

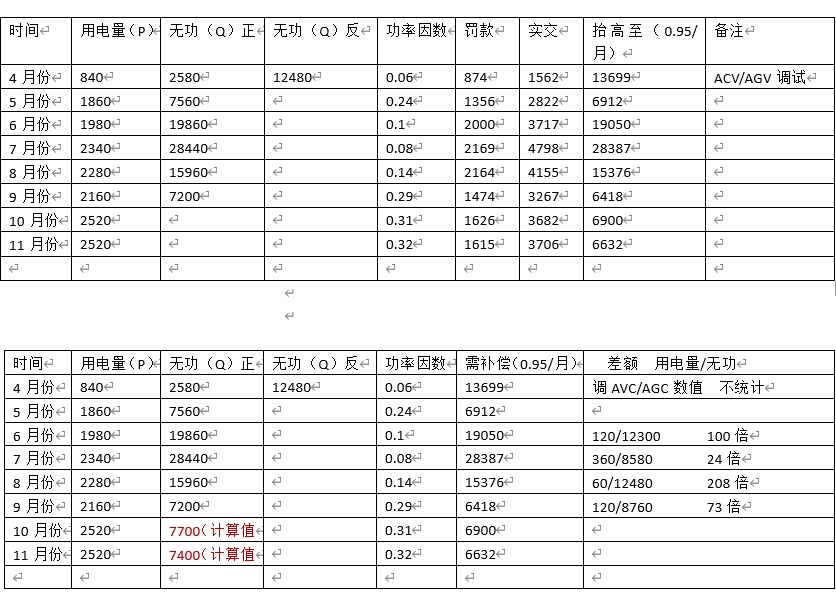

某电站2023电费单年数据统计

一、数据分析如下

注：

1、从统计数据看该电站在5、9、10、11四个月中的有功功率与无功功率趋于稳定。可通过svg发（6700/月）容性无功抬高其功率因数。

5月cosφ=p/s当q1=7560(补偿前q2=6700(补偿时发出q3=864（剩余）

当q3=864时cosφ=0.9

9月当q3=-82时cosφ=0.86

10月当q3=1000时cosφ=0.93

11月当q3=700时cosφ=0.96

2、在6、7、8三月中，有功功率较为稳定，但无功功率变化较大。发固定值补偿，无法确保这3个月功率因数都能提高到一定标准。

3、在设备投入运行后，需要观察白天无功功率数值的变化情况（正计、反计）数值多少（光伏发电时）；晚上无功功率数值的变化情况（正计、反计）数值多少（光伏不发电时）。找到数值变化大的原因，加以调试参数，达到理想补偿状况。

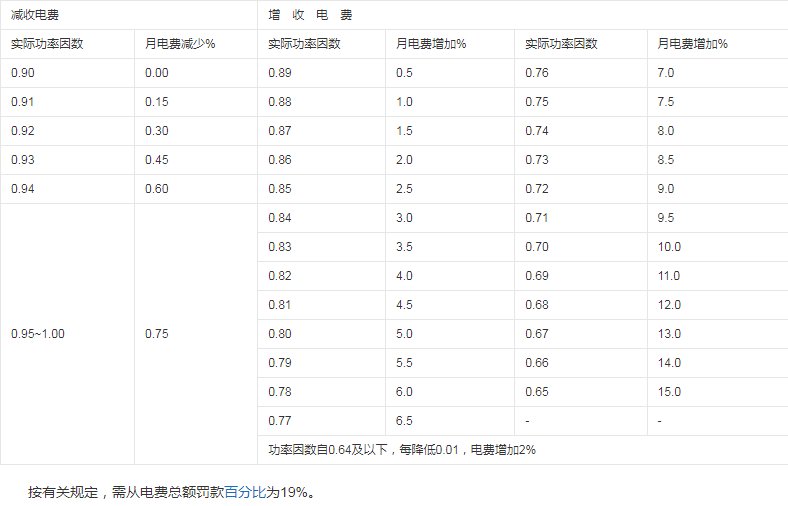

4、力调电费考核标准

工业用户0.9以上电力排灌0.85农业用电0.8

用户的功率因数低于0.90，每低1%，在其电费基础上加收0.5%；如果低于0.74，每低1%，在其电费基础上加收1%；如果低于0.64，每低1%，在其电费基础上加收2%；如果客户的功率因数高于0.90，则每高出1%，在其电费基础上少收0.15%；但最多少收0.75%。如果低于0.74，每低1%，在其电费基础上加收1%；如果低于0.64，每低1%，在其电费基础上加收2%；如果客户的功率因数高于0.90，则每高出1%，在其电费基础上少收0.15%；但最多少收0.75%。

注：

⑴功率因数在0.9以上时，用户没有力调电费问题；

⑵功率因数在0.74--0.89之间时，用户没有力调电费最大增加8%；

⑶功率因数在0.64--0.74之间时，用户没有力调电费最大增加15%；

⑷功率因数在0.64以下时，每下降1%，力调电费系数+2%；

⑸以7月份为例，若功率因数在0.65以时电费；（4792-2169）*15%+2623=3023；

实际电费=4798

减少比例 （4798-2169）*15%÷2169=0.182

力调电费减少约80%；1- 0.182*100=0.81

二、库克库伯电气实施方案如下

1、在低压侧加装（100kvar-svg）;svg静止无功发生器可在系统中发感性/容性无功且发出功率连续平稳可调，方便根据现场情况加以调整设备参数。

2、以该电站为例：光伏电站白天发电时全额上网，晚上变压器处于轻载、空载状态且线路带有小额负载，负载使用情况不固定也不平均。

5-11月平均用电量（1860+1980+2340+2280+2160+2520+2520）÷7=2237（平稳）

每小时用电量2237÷30÷24=3

根据数据看把每月有功电量/无功电量平均到小时单位时（或每秒单位时），电流非常小，互感器0.2s级检测不到信号，基本上无法实现自动跟踪补偿。只能根据现场无功变化取当日无功数值进行调试并观察现场2天现场数值变化。

3、根据现有数据5、9、10、11月4个月，有功功率/无功功率平稳可调固定值补偿，理论上这4个月功率因数可在0.9左右，基本没有罚款。6、7、8月3个月，有功功率平稳，无功功率成倍数增长，需要观察、分析找出问题。

由于数据的不确定性，无法保证一年12个月功率因数都满足在0.9以上；但svg投入运行后，理论上可满足1年内减少80%罚款的目的。
