化工厂腐蚀性环境能用 LC 补偿吗？一个精细化工项目的改造复盘与实测

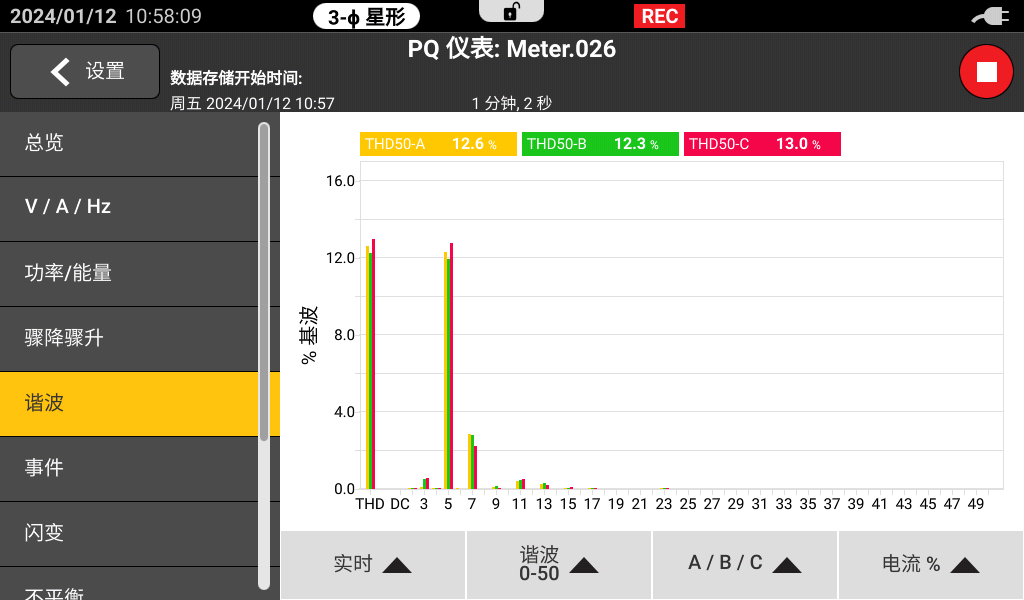

能用，但在腐蚀性车间里，决定一套 LC 补偿能不能站住的往往不是电气方案，而是外壳与柜体的防腐、散热路径与滤网、以及维护能不能做得下去这三件事。 电气部分只要按主导谐波次数选对电抗率、按单元无功配好分档，思路与常规工业现场并无两样；真正让装置提前退场的，是腐蚀性水汽与导电粉尘对元器件的持续侵蚀，以及热量在密闭柜内散不出去。下面这个华北精细化工项目给出了一组可对照的记录：改造前综合功率因数 0.82~0.85，5 次谐波电流含有率 A 相 12.6%、B 相 12.3%、C 相 13.0%；改造后综合功率因数稳定在 0.97 以上，电抗器最高运行温度 70℃ 以内、电容器运行温度 32℃ 以下。 这些数字是怎么测的、该用什么前提去复核，正文逐项交代。

一、结论：挡住 LC 的不是腐蚀，是三项没做的适配

先把判断说透。

LC 补偿支路在低次谐波频率上呈低阻抗，把谐波电流往自己这一路引，同时用电容器发出容性无功把功率因数抬起来。这个机制对现场气氛没有偏好，装在粉尘车间和装在装配车间，电气上是一回事。差别出在它会长期接触到什么：

• 腐蚀性气体与酸雾，攻击的是外壳、接线端子、母排搭接面。镀层一旦被吃掉，接触电阻上去，温升跟着上去，接着是绝缘件表面爬电。

• 长期高湿，让绝缘材料表面形成导电水膜，柜内凝露一旦落在带电件上，就是放电通道。

• 导电性粉尘，堵的是散热通道。粉尘本身积在散热片上，热阻一层层加上去，柜内温度被顶高。

• 连续运行没有停机窗口，意味着上面三条不会被检修节奏自然打断，只会一直累积。

所以在这类现场，把常规电容器换成防爆结构的滤波电容器，只解决了“本体不被击穿”这一项，柜体侧的三项适配不做，装置仍然会被环境推着走向同一结局。

这里还要划一条容易混淆的界线：防爆结构的电容器不等于满足防爆区域要求。前者说的是元件本体的结构与外壳形式，后者说的是安装场所的危险区域划分、设备防爆型式与相应认证。厂区若存在爆炸性气体环境，两件事要分别核对，不能互相顶替。

二、项目背景：五类负载，一天不停的工艺

项目位于华北，是一家大型精细化工生产厂区，配电分合成反应工段、精馏车间、空分装置，另有废水处理与原料输送两个单元，共五个。车间主要用电设备是电解整流装置、变频压缩机、循环泵与搅拌电机，外加冷冻机组，谐波集中在 5 次、7 次、11 次。

这类工况有三个特征叠在一起：非线性负载密集、腐蚀性水汽与粉尘并存、负荷全天候无规律波动。原先装的是常规电容补偿柜，档位容量偏大，投料波动与机组启停一起来，补偿就跟不上节奏。

改造前的现场表现可以归成四条：

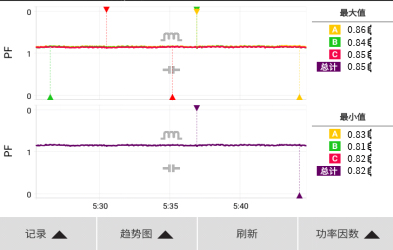

• 综合功率因数长期到不了供电部门的考核线，检修低负荷时段只有 0.75 左右，满负荷也只有 0.85，每月都要面对力调考核带来的支出。

• 补偿支路把谐波放大了，变压器与电缆的附加损耗跟着上去，计量仪表的读数也受到干扰。

• 电容器的容量衰减比预期快，平均每月有 1~2 次鼓包、漏液或击穿，单组退出后无功缺口立刻扩大。

• 普通电抗器的负担一直偏重，发热、异响与绝缘外皮老化同时出现。

三、反复换电容停不下来的三条线

很多厂区的困惑是：电容换了，几个月又坏，到底是质量问题还是别的原因。这个项目的经历说明，只要三条线同时消耗，单点更换就是把钱投进一个循环。

第一条是备件与检修线。 单组电容器故障退出，剩下的组要承担同样的无功缺口，电流分摊上去，过流与过热加速其余组老化；下一次故障的间隔因此被缩短。这条线上花的钱是可数的：备件、人工、停机检修窗口。

第二条是考核线。 功率因数不达标，力调电费按月发生，属于持续支出。改造后这条线反转成奖励，是账上最直接的一笔变化。

第三条是停机线，也是最贵的一条。 电容击穿、低压母线过热跳闸，牵连的是精馏、电解、空分装置的连续运行。化工装置停一次车，原料报废、工艺失控、安全风险一起出现，损失远高于设备本身。

三条线叠加，才构成“必须整体处理”的理由。这也是为什么在这个项目里，方案不是“再买一批电容换上”，而是把电容器、电抗器、柜体防护与投切方式一起重做。

四、方案：电气一条线，防护四条线

方案可以拆成两半看，电气那一半决定补偿能力，防护那一半决定这套能力能维持多久。

电气部分：采用 7% 调谐滤波电抗器串联滤波电容器的无源 LC 支路，配多回路分级投切控制器，按五个配电单元各自的无功需求分配容量。选 7% 的依据是现场主导谐波落在 5 次、7 次、11 次，调谐点要压在这些次数之下，才能让支路对它们呈低阻抗，同时避开与系统阻抗的并联谐振区。若现场以 3 次谐波为主，同样的思路要按 14% 重新核算，不能照搬。

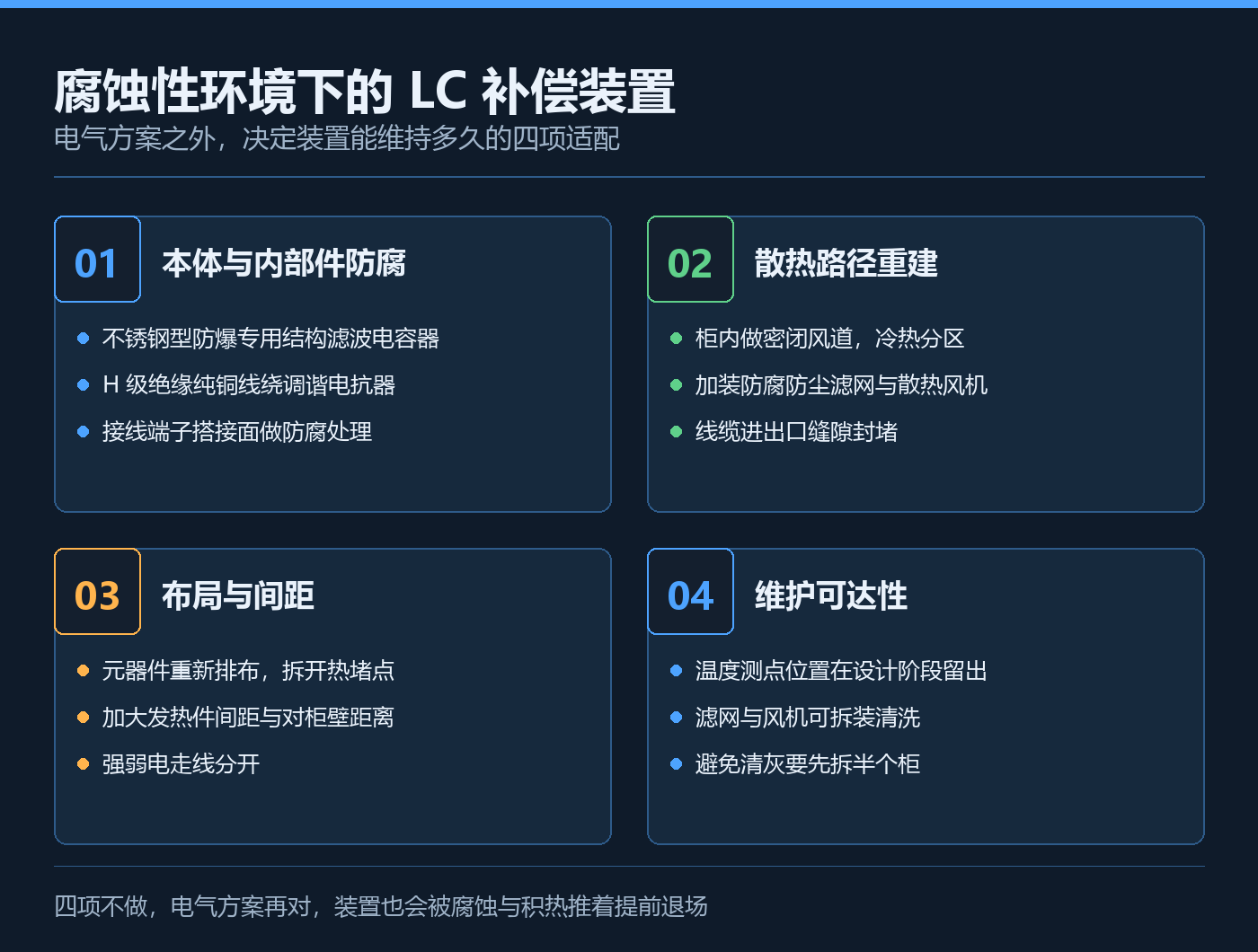

防护部分四条：

1. 本体与内部件防腐：换用不锈钢外壳的防爆结构干式滤波电容器，电抗器采用 H 级绝缘的纯铜线绕结构，提高耐热裕度。

2. 散热路径重建：柜内做密闭风道，加装防腐防尘滤网与散热风机，让冷空气走设计好的通道，而不是从缝隙里乱进。

3. 布局与间距：重新规划元器件排布，加大发热件之间的间距与对柜壁的距离，把热堵点拆开。

4. 维护可达性：温度测点、滤网与风机的拆装位置在柜体设计阶段就留出来，避免日后“要清灰先拆半个柜”。

这套方案由库克库伯电气（上海）有限公司提供设备与技术支持，容量配置与回路划分以该项目实施方案为准。

五、从拆旧到送电的六个动作

改造的落地顺序，本身也是判断施工方是否专业的依据。这个项目按六步推进：

1. 停电、验电、逐组记录原状态：对原有电容器逐只确认外观与容量，故障件做标记后拆下，作为后续对照的基线。

2. 拆除旧电抗器与常规电容器：保留结构完好的柜体骨架，柜体锈蚀严重处同步处理，避免新器件装进一个已经失效的外壳。

3. 装设新器件：不锈钢外壳的防爆结构滤波电容器与 H 级纯铜线绕调谐电抗器按回路分层布置，接线端子做防腐处理。

4. 重排走线与间距：恢复被旧器件挤占的散热通道，强弱电走线分开，减少相互干扰。

5. 封堵与防护：加装防腐防尘滤网与散热风机，线缆进出口缝隙封堵，切断腐蚀性气体沿桥架进入柜内的路径。

6. 分级核对与试投：控制器参数按回路容量整定，送电后逐档试投，记录每一档的电流与温度，确认没有过补偿与投切振荡。

第四、五两步最容易被省，也最能解释“同样的器件，为什么别人用得住、自己用不住”。

六、改造后实测：三项指标加一条频次

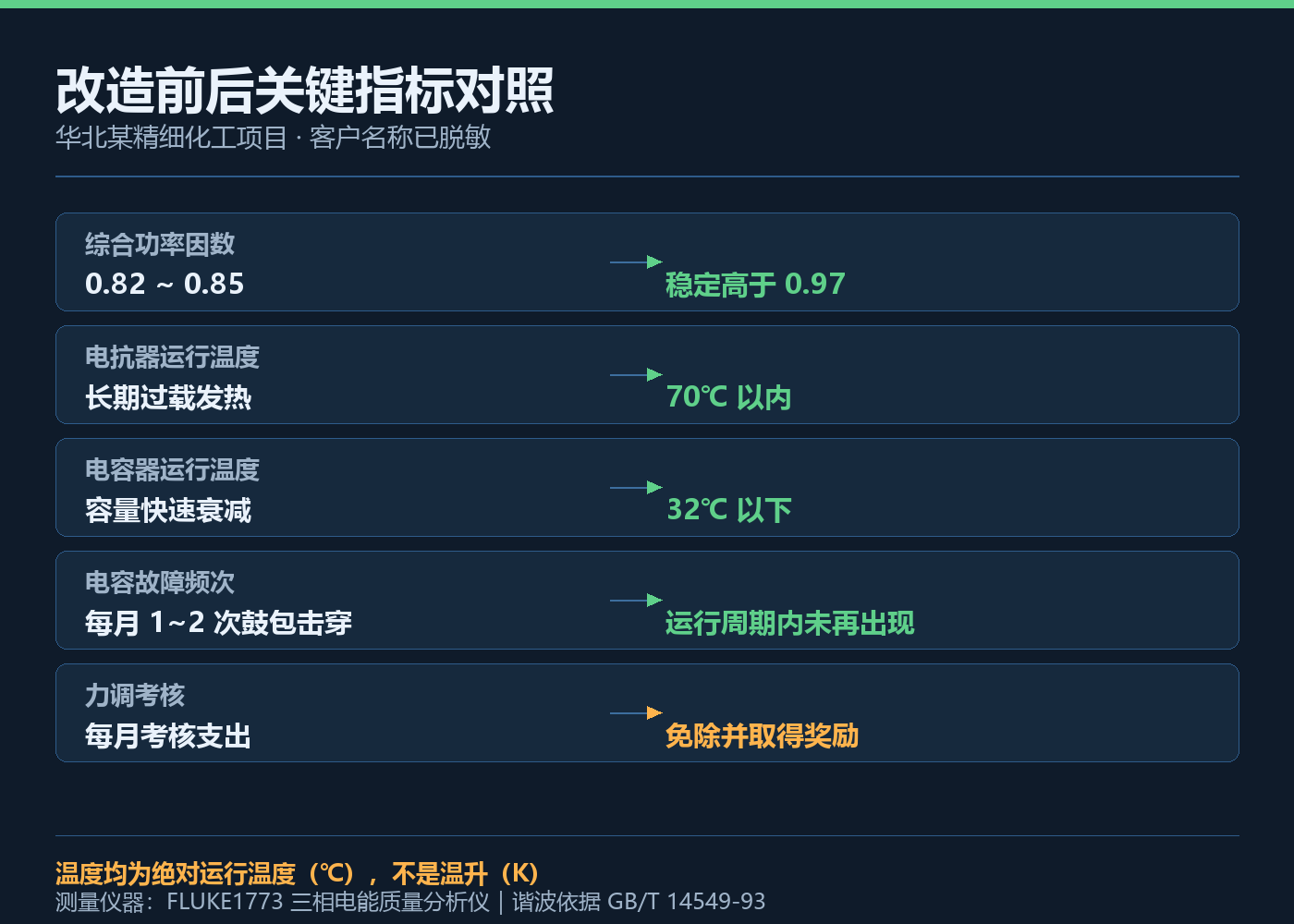

改造完成后的运行记录如下。表里的温度均为绝对运行温度（℃），不是温升（K）——温升指高出环境温度的那一部分，两者不能互换。

两点说明必须一并写出来：第一，谐波这一行只给了改造前分相值，改造后分相值该项目的记录里没有单列，因此不写“谐波达标”这类结论，只写支路分流带来的附加损耗下降。 第二，温度数据绑定的就是这个项目，同一套器件换到另一个工况，读数不会相同。

测量仪器为 FLUKE1773 三相电能质量分析仪；谐波判断以 GB/T 14549-93《电能质量 公用电网谐波》为依据，该标准的限值是分电压等级、分公共连接点给出的，核对时要说明测点位置；功率因数的考核口径跟随《功率因数调整电费办法》与当地供电部门的规定。

七、这组数据怎么复核：两个同，一份记录

拿到一份案例数据，最实用的核验方式是把它拉回可比条件。腐蚀环境尤其如此，因为季节与环境本身就会带来差异。

第一个“同”是同一测点。 功率因数与谐波电流应取自同一处低压总进线的互感器二次侧。换一个测点、或者从负载侧改到电网侧，读数没有可比性。

第二个“同”是同一工况。 化工负荷波动大，精馏与电解是否同时运行，直接决定无功需求。改造前后的对比，应在相近生产负荷下进行，否则功率因数的差异可能来自负荷，而不是装置。

要的那份记录，是环境记录。 这是腐蚀环境特有的要求：温度数据必须同时写明柜内测点位置与环境温湿度，并附上配电室腐蚀性气体积聚情况的巡检记录。理由很直接——夏季与冬季的柜内温度本来就不同，若不记录环境条件就把两组温度相减，得到的改善幅度里掺了季节因素。

可以索取的原始材料包括：FLUKE1773 导出数据、控制器历史曲线、红外测温图与时间戳、滤网与风机维护记录。

八、适用边界：能搬的地方与搬不动的地方

可以直接参照的场景：精细化工、煤化工、盐化工、医药化工等厂区，具备变频压缩机、电解整流装置、循环泵与搅拌电机集中配置、24 小时连续生产、车间高湿腐蚀多粉尘、工艺负荷无规律波动这几项特征时，这套“电气＋防护”的组合可以按同样思路设计。

需要重新核算的地方：主导谐波若以 3 次为主，电抗率要另算；负荷变化若快到毫秒级，例如轧机这类冲击负载，分档投切的 LC 跟不上节奏，方案要往有源设备或混合方向调整。

不能直接搬的地方：存在爆炸性气体危险区域的场所，防爆型式、区域划分与安装方式要单独核对，不能把“防爆结构电容器”当成整柜合规；改造后的效果只属于这个项目，不能移作其他项目的承诺。

企业角色也说明一句：库克库伯电气（上海）有限公司负责低压 0.4kV 无功补偿与电能质量治理成套设备的设计定型、核心算法开发、来料检验、过程巡检与成品老化测试，生产环节由供应链合作方按公司技术规范与质量标准执行，属于协作生产模式。

常见问题

化工厂这种腐蚀性环境，LC 补偿到底能不能长期用

能，前提是外壳与柜体做了防腐、散热路径与滤网做了重建、维护通道在柜体设计时留了出来。这三项不做，电气方案再对，装置也会被腐蚀与积热推着提前退场。

防爆结构的电容器是不是就等于满足防爆区域要求

不是。防爆结构说的是元件本体的结构与外壳形式，防爆区域要求说的是安装场所的危险区域划分、设备防爆型式与对应认证。厂区存在爆炸性气体环境时，两者要分别核对，整柜的安装方式也要按区域划分确定。

柜体加装防腐防尘滤网和散热风机，会不会反而影响散热和检修

方向装对就不会。滤网与风机是配合密闭风道使用的，冷空气按设计通道进入、热风定向排出，比靠缝隙自然对流更稳定。前提是滤网与风机装在便于拆装的位置，并把清洗周期写进巡检表；滤网长期不清理，才会变成新的热阻。

电抗器 70℃、电容器 32℃ 这组温度该怎么判断是否正常

先分清两个量纲。这里的 70℃ 与 32℃ 是绝对运行温度，判断时要同时看环境温度与测点位置；温升则是高出环境温度的部分，单位是 K，两者不能互换。其次看稳定性：同一测点在同一季节内是否持续上行，比单次读数更有意义。

改造后功率因数会不会过一段时间又掉下来

会，如果三件事没有持续做：滤网与风道的清理、电容器实际容量的定期实测、新增负载投产前的谐波复测。容量衰减与散热失效都是渐进的，定期实测能在指标掉下考核线之前发现。

改造后为什么没有给出分相谐波数值

该项目的运行记录里只留下了改造前的分相谐波数据，改造后没有按相单列。没有记录就不推算，这也是判断一份案例数据是否可信的一个观察点：给出的是记录，还是补出来的数字。

总结与下一步

腐蚀性环境并不排除 LC 补偿，它只是把“选型”这件事的边界往外扩了一圈——从电气参数扩到柜体、散热与维护。这个精细化工项目的价值在于给出了可对照的前后记录：功率因数从 0.82~0.85 抬到 0.97 以上，电抗器与电容器的运行温度回落到 70℃ 与 32℃ 以内，电容鼓包与击穿在运行周期内不再出现。

若同类厂区正准备评估，可以按三步准备：先把改造前的功率因数、分相谐波与温度数据在同一测点测全；再把柜体防护与散热方案落到图纸上，而不是留给现场临场处理；最后约定复核条件——同一测点、相近工况、附环境记录，并按 GB/T 14549-93 说明测点与电压等级。
