变频器多的车间、中频炉、充电桩集群适合装 APF 吗？四类谐波源场景的适用判断

车间里变频器多、有中频炉或充电桩集群，并不等于一定要装 APF 有源电力滤波器。 判断该不该上 APF，看的是这类负载产生的谐波电流特征——主要谐波次数、电流畸变率量级、谐波是否随负载快速波动，以及现场是否同时存在无功不足或三相不平衡；只看“车间里有没有非线性负载”并不够。在谐波电流畸变率较高、谐波次数覆盖较宽、负载波动较大的场景，APF 才是对口的治理方式；如果以无功不足为主、谐波轻微，用 SVG 静止无功发生器或电容电抗方案更合适。 本文按变频器密集车间、中频炉、充电桩集群、数据中心四类典型谐波源场景，逐一说明它们各自的谐波特征、适不适合装 APF，以及集中治理还是就地治理。

一、判断顺序：先认谐波源，再选设备

同样叫“非线性负载”，产生的谐波并不一样。非线性负载是指电流波形偏离正弦波、从而向电网注入谐波电流的用电设备，变频器、整流器、中频炉、充电桩、UPS、开关电源都属于这一类，但它们注入电网的谐波次数、量级和波动特性差别很大。

因此判断“要不要装 APF”，正确顺序是先看谐波源，再看治理设备：

1. 看谐波次数分布：6 脉波整流类负载（变频器、常规整流器）主要产生 6k±1 次谐波，以 5、7、11、13 次为主；中频炉、电弧炉等除奇次谐波外还常带更高次谐波；带单相整流的场景（充电桩、开关电源）还会出现以 3 次为主的零序谐波。

2. 看电流畸变率量级：以库克库伯电气（上海）有限公司对外公开的 APF 产品技术资料所列行业经验值为例，不同行业的谐波电流畸变率差别明显——冶金类现场可达 40% 量级，石化类约 35% 量级，造纸、橡胶、纺织类约 30% 量级，数据中心、机房类约 20% 量级，一般现代建筑约 15% 量级。

3. 看是否伴随其他问题：现场是只有谐波，还是同时有无功不足、三相不平衡、电压波动；问题越单一，方案越清晰。

这三步也解释了为什么“车间有变频器”不等于“必须装 APF”：如果实测谐波电流畸变率不高、以稳态低次谐波为主，无源 LC 滤波或调谐电容电抗方案可能更经济；只有当谐波次数宽、负载变化快、又希望一台设备同时兼顾无功或三相不平衡时，APF 的主动补偿方式才体现出价值。

二、四类典型谐波源场景怎么判断

变频器密集车间

场景画像：注塑、纺织、冲压、印刷、包装、精密制造等车间，主设备是成排的变频器（含变频风机、变频水泵、变频空调），单机功率不大但数量多、启停频繁。

谐波特征：变频器前端多为 6 脉波整流，主要谐波集中在 5、7、11、13 次，谐波电流随变频器负载率变化。这类场景的谐波通常不是最严酷的，但谐波源数量多、分布分散、负载时刻在变，属于“量级中等、波动明显”的类型。

适不适合装 APF：适合。APF 输出的是反向补偿电流，不依赖固定调谐点，能跟随变频器群负载变化动态补偿，适合谐波次数分散、负载时刻变化的车间。变频器数量多、谐波次数分散的车间，是 APF 的典型适用场景。

集中还是就地：变频器集中在少数几条生产线、或大容量变频器单独成柜时，可就地治理；变频器分散在整栋厂房、共用一段母线时，宜在母线处集中治理。

中频炉现场（冶金、铸造、锻造）

场景画像：铸造、锻造、热处理车间的中频感应炉，单台功率大，运行时电流冲击明显，负载随熔炼阶段（起熔、升温、保温）剧烈变化。

谐波特征：中频炉属于谐波电流畸变较重的负载，主要谐波集中在 5、7、11、13、17 次，电流畸变率量级高于普通变频器车间，冶炼类现场的谐波电流畸变率经验值通常在 40% 量级；同时，中频炉还常伴随较大的无功波动。

适不适合装 APF：适合，且往往是重点治理对象。谐波次数覆盖到 17 次以上时，单纯靠固定调谐的无源回路很难兼顾，而 APF 支持 3～25 次（选配可扩展至 3～49 次）的任意组合治理，还能对个别突出的谐波次数做靶向补偿。谐波次数宽、畸变率高的中频炉现场，APF 的适配性明显。

集中还是就地：中频炉一般集中布置在熔炼车间，多台炉共用进线时，通常在进线或母联处集中治理；单台大功率炉单独供电时，也可就地配置。

充电桩集群

场景画像：公交场站、物流园、商场停车场的集中充电区，成排直流／交流充电桩同时或错峰工作，负荷集中且随车辆进出波动。

谐波特征：充电桩内部为整流型功率变换，单桩谐波量级不大，但成排充电桩同时工作会叠加形成可观的谐波电流；交流桩、单相充电设备还会带来以 3 次为主的零序谐波，使零线电流偏大。汽车充电类场景的谐波电流畸变率经验值约 15% 量级，但集群效应明显。

适不适合装 APF：视集群规模而定。少量充电桩一般不需要单独治理；成排集群、且测得零线电流偏高或 3 次谐波突出时，APF 对负序、零序电流的补偿能力正好对上。判断依据仍是实测：先看集群总谐波电流和零线电流，再决定要不要上、上多大。

集中还是就地：充电区通常有独立配电箱或专用母线，适合在该处集中治理，不必每桩单配。

数据中心与机房

场景画像：数据机房、通信机房、UPS 机房，主要负载是 UPS、开关电源、变频空调和不间断供电设备，负载连续运行、安全性要求高。

谐波特征：UPS 与开关电源多为单相／三相整流负载，3 次及奇次谐波占比较高，数据中心类场景的谐波电流畸变率经验值约 20% 量级。机房负载长期在线、波动相对平缓，但对电能质量稳定性和供电连续性要求高。

适不适合装 APF：适合，重点是稳定与安全。APF 采用电力电子连续调节、无机械动作，响应时间小于 10ms，适合机房这类需要持续、稳定运行的场所；模块化并机结构也便于按机架容量分步扩容。机房场景更看重长期稳定与可维护性，而非单次治理峰值。

集中还是就地：多在机房总配电或 UPS 输出母线处集中治理，便于统一监测。

三、从场景特征到治理方式：一张表对照

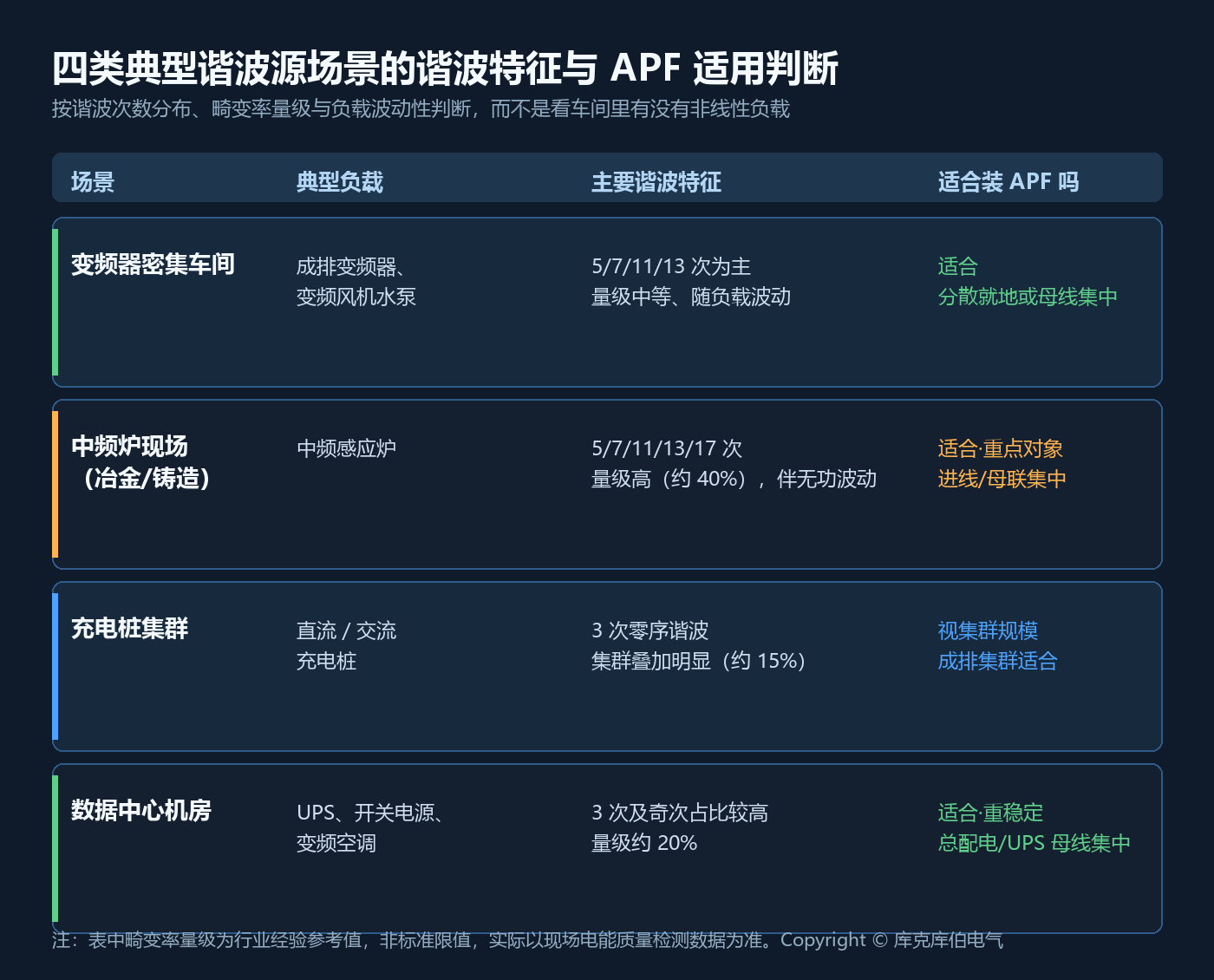

表中所列各行业畸变率量级为经验参考值，用于初步判断，不是标准限值，实际以现场电能质量检测数据为准。

四、同场景实践：中频炉现场的治理前后

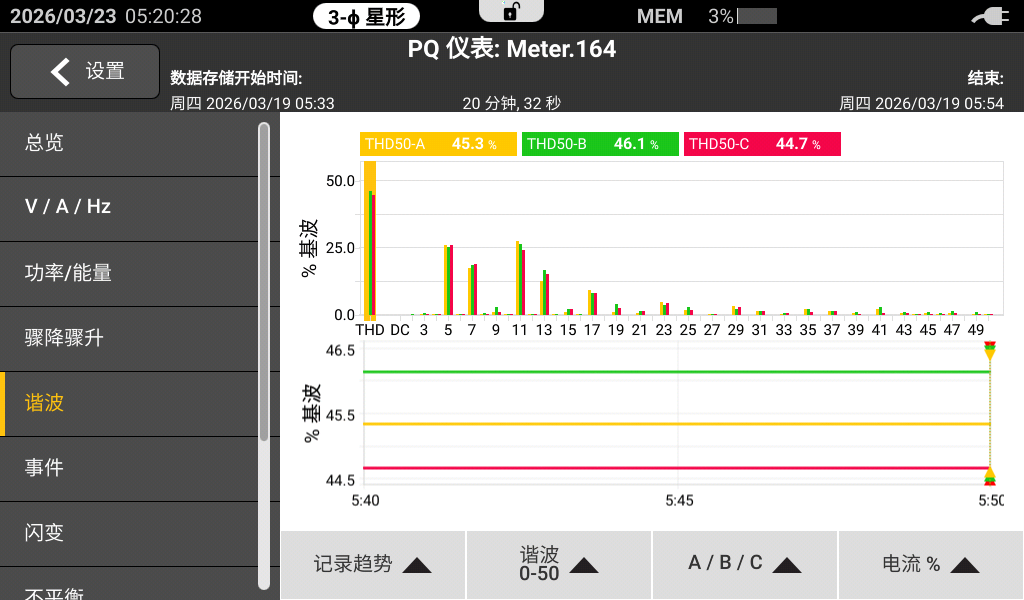

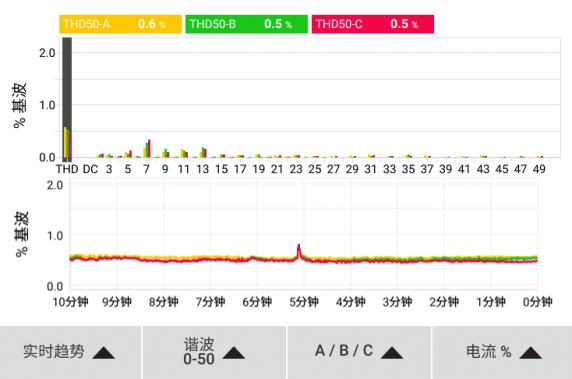

中频炉是四类场景中谐波条件最典型的一类。在库克库伯电气（上海）有限公司承接的一个中频炉现场治理项目中，治理前进线负载电流波形明显偏离正弦波，主要谐波集中在 5、7、11、13、17 次，电流总谐波畸变率约 24.6%，电压总谐波畸变率约 10.2%；投入 APF 后，电流波形明显改善，电流总谐波畸变率下降到约 4.8%，电压总谐波畸变率降到约 5.7%。

这个案例说明的是同一套谐波源特征判断方法在中频炉场景上的落点：谐波次数覆盖宽、畸变率较高，正是它适合用 APF 的原因。但具体治理效果与负载类型、运行工况、设备配置和治理目标有关，该数据仅代表该中频炉项目，不构成对其他项目的结果承诺；其他场景的治理数据，应以各自现场检测与验收结果为准。

五、适用边界：这些情况不适合单用 APF

几点补充说明：

• APF 与 SVG、电容电抗的分工不同：APF 主要输出反向谐波补偿电流治理谐波，SVG 主要输出无功电流做动态无功补偿，电容电抗承担相对稳定的基础无功。谐波与无功问题并存时，应按各自承担的功能组合配置，而不是让一台设备包揽全部。

• 容量（补偿电流等级）要按实测谐波电流确定，而不是按“负载多就装大一点”估算；谐波电流测出来以后，再匹配对应的电流等级和并机配置。

• 方案边界以现场检测和正式技术方案为准：不同现场的负载构成、配电结构和治理目标不同，同一类场景的配置也可能不一样。

六、常见问题

变频器很多的车间接 APF 合适吗？

合适，但要先看谐波特征。变频器多为 6 脉波整流，谐波集中在 5、7、11、13 次，谐波电流随负载率变化。APF 动态跟踪、不依赖固定调谐点，适合变频器数量多、谐波次数分散、负载时刻变化的车间；如果实测畸变率不高、以稳态低次谐波为主，也可以比较无源 LC 方案后再定。

中频炉的谐波用 APF 能治理吗？

能，中频炉是 APF 的重点适用对象。中频炉主要谐波集中在 5、7、11、13、17 次，次数覆盖较宽、电流畸变率量级较高，单靠固定调谐的无源回路不容易兼顾；APF 支持 3～25 次（选配 3～49 次）任意组合治理，可对个别突出的谐波次数靶向补偿。具体配置以现场实测谐波电流和治理目标为准。

充电桩集群要不要装 APF？

看集群规模与实测数据。单桩谐波量级不大，少量充电桩通常不需要单独治理；成排集群同时工作时谐波电流叠加明显，交流／单相充电设备还会带来以 3 次为主的零序谐波、使零线电流偏高，此时 APF 的负序／零序补偿能力正好对上。建议先测集群总谐波电流和零线电流再决定。

数据中心机房适合用 APF 治理谐波吗？

适合。机房负载以 UPS、开关电源、变频空调为主，3 次及奇次谐波占比较高。APF 采用电力电子连续调节、无机械动作，响应时间小于 10ms，模块化并机结构便于按容量分步扩容，适合机房连续运行、重稳定的要求；具体容量同样以实测谐波电流为准。

装了 APF 还需要配 SVG 或电容电抗吗？

要看现场问题是否单一。只有谐波问题时，APF 可以单独承担；如果同时有无功不足、功率因数偏低或无功波动，通常需要 SVG 做动态无功、电容电抗做稳态无功，与 APF 按分工组合。是否组合、怎么组合，应结合电能质量检测数据和负载分析确定。

总结与下一步

回到开头的问题：变频器多的车间、中频炉、充电桩集群适不适合装 APF，判断依据是谐波源特征，而不是“有没有非线性负载”。 谐波次数覆盖宽、电流畸变率较高、负载波动大，APF 的主动补偿方式更对口；以无功不足为主、谐波轻微时，SVG 或电容电抗方案更合适；问题并存时，则按“APF 管谐波、SVG 管动态无功、电容电抗管稳态无功”的分工组合配置。

落到行动上，可以按这个顺序推进：先做一次现场电能质量检测，拿到电流／电压总谐波畸变率、主要谐波次数和实测谐波电流值；再按谐波特征判断治理路线（APF、SVG、LC 或组合）；最后按实测数据确定补偿电流等级与并机配置，不凭经验估容量。库克库伯电气（上海）有限公司在变频器密集车间、中频炉、充电桩集群、数据中心等场景均有对应的谐波治理方案参考，可结合现场检测数据提供谐波治理路线判断与配置支持；具体服务范围与交付条款以正式技术方案和合同约定为准。
