分布式光伏并网后功率因数偏低，装 SVG 有用吗？三类典型场景的适用判断

分布式光伏并网后功率因数偏低，装 SVG 通常是有用的——但前提是现场的无功需求本身在快速变化，或者会出现容性无功向外倒送。 光伏并网、冲击性负载、商业楼宇这三类场景之所以常被放在一起讨论，就是因为它们的无功需求都是“活”的：一天之内、甚至一秒钟之内，需要补偿的量都在变。反过来，无功需求长期平稳、只是容量不够时，用 SVG 并不比电容电抗更划算。判断一类场景该不该上 SVG，按顺序看两件事：无功需求是“快变”还是“稳量”，以及它是单向消耗还是双向流动。

下面把三类场景拆开讲：各自的用电特征、无功问题怎么产生、为什么分级投切的电容补偿容易跟不上、SVG 承担什么角色，以及边界在哪里。

一、判断标准：SVG 擅长的是“变化中的无功”

无功补偿设备的分歧，多数不在“补多少”，而在“补多快”：容量能按公式估算，但把容量送到母线上的速度由设备原理决定。

电容电抗型补偿靠投切电容器组实现，补偿量是分级的、阶跃式的：投入一组多一份容性无功，切除一组少一份，中间的量补不出来。SVG 靠电力电子器件实时生成无功电流，补偿量连续，从容性到感性全范围无级调节。两者的差别，在容性无功需要被吸收、或无功需求短时间内大幅起落时才真正显现。由此得到一条实用的判断线：

• 无功需求平稳、量大、单向消耗 → 分级投切的电容补偿更经济；

• 无功需求变化快、方向会翻转、瞬间幅度大 → 需要连续调节能力，落入 SVG 的适用范围；

• 两类需求同时存在 → 让电容电抗承担基础量、SVG 覆盖变化部分。

三类典型场景，恰好落在中间和最后一条上。

二、场景一：分布式光伏并网——一天之内无功需求形态会翻转

光伏接入后，功率因数为什么会被拉低

分布式光伏接入用户侧配电网后，并网点的无功平衡关系变了。光伏逆变器把直流转成交流时存在无功消耗，而逆变器本身的无功调节范围有限，它主要输出有功，不负责把并网点的功率因数维持在规定水平。当光伏出力大、厂区负荷相对小时，有功可能反向送入电网，而负荷侧的感性无功需求并没有同步减少，两相叠加，并网点功率因数就被拉低。

更关键的是同一天内会出现两种完全不同的工况：白天光照充足时，有功倒送、无功缺口形态特殊；夜间光伏不发电，系统回到常规感性负荷状态。真正要处理的不是某一种工况，而是两种工况之间的来回切换。

为什么固定容量的电容补偿在这个场景容易两头不讨好

固定容量的电容器组按某一工况配好，切换到另一工况就会偏差：发电高峰时段若电容器仍在投入，可能把本就偏容性的系统推得更过；夜间负荷恢复后又可能补偿不足。传统装置按功率因数分级投切，理论上可以跟着调，但投切动作本身有响应时间和放电恢复时间限制，光伏出力随云层快速变化时，投切节奏很难与之对齐，于是出现“检测数据明确、处理效果不稳定”的结果。

SVG 在光伏并网场景承担什么

SVG 在这个场景的价值是双向、连续四个字：容性无功过剩时吸收无功，感性无功不足时输出无功，中间不做档位切换。光伏出力波动引起的无功需求变化可以被实时跟上，不需要等设备完成一次投切动作。

按库克库伯电气（上海）有限公司公开的 SVG 产品参数，该产品线容性/感性无功电流均可补偿，响应时间为毫秒级（小于 10ms），无功补偿以功率因数 0.99 级为目标口径——这是设计目标，实际精度取决于现场工况与配置，不等于投运后必然稳定在该数值。这个场景的边界是：厂区负荷稳定、光伏装机占比很小、并网点功率因数仍在考核范围内，可先按常规补偿配置；光伏容量较大、白天倒送明显或叠加谐波时，则应把无功与谐波分开测算，再定 SVG 与电容电抗各承担多少。

三、场景二：冲击性负载——无功在毫秒到秒之间起落

冲击负载的无功曲线是什么样

焊机、轧机、起重设备、冲床这类负载的共同特征是周期性的大幅无功冲击：设备启动或加载瞬间，无功需求可能从接近零跳到数千乏，持续几百毫秒后回落，一天之内重复上千次。这条曲线不是“偏低”，而是“忽高忽低”，用平均值配容量很难兼顾峰值和谷值。

分级投切的两道物理限制

一是响应速度：电容器组投切需要开关动作时间，而冲击发生在毫秒级窗口内，等一组电容器投入时冲击可能已经过去。二是投切频次：电容器从切除到再次投入需要留出放电恢复时间，投切次数越多，接触器类开关的机械寿命和电容器电气寿命消耗越快。

工程上把这类负载交给分级投切的电容柜，通常出现两种结果：功率因数在目标值附近大幅摆动，补偿柜的投切机构和电容器更换频率明显偏高。这不是设备选错了型号，而是把需要连续调节的任务交给了只能分级动作的方案。

SVG 在冲击场景承担什么

SVG 输出的无功电流由功率器件直接生成，负载侧无功一变，补偿量同步跟随，不经过“检测—判断—投切”的机械过程，因此能覆盖冲击引起的快速无功波动。库克库伯电气（上海）有限公司的 SVG 产品线支持模块化配置，最多可 15 台模块并机，补偿容量覆盖几百 kvar 至几 Mvar，便于按峰值需求配置并预留扩容余地；具体并机数量与柜体集成方式仍需结合现场需求和技术方案确认，这个范围不等同于单台设备容量。

同类场景在项目里的处理方向（脱敏）

在水泥、造纸这类存在间歇冲击负载的行业，低压配电改造项目常见的问题是：磨机、辊压机等设备频繁启停带来无功冲击，原有补偿柜投切频繁、电容器和电抗器温升偏高。项目层面的处理方向通常是：改用调谐电抗器配滤波电容器组抑制谐波放大，同时改善柜内防尘与散热条件；对波动特别剧烈的部位，再评估引入动态补偿。 具体项目的改造数据与效果绑定该项目本身，不表示同类场景照搬配置就能得到相同结果。

四、场景三：商业楼宇与空间受限场所——无功量不大，但日周期明显

商业楼宇的无功问题特征

商业楼宇、写字楼、商业综合体的用电构成以空调主机、电梯、水泵、照明和弱电系统为主。无功需求通常没有工业现场那么剧烈，但日周期明显：早晚过渡时段、空调启停时段会出现台阶式变化，夜间与营业时段的负荷差异也较大。这类场所变压器容量一般不大，功率因数考核同样执行，长期偏低会体现在电费上。

空间和安装条件反过来决定设备形式

商业楼宇场景真正的约束往往不是容量，而是场地：配电室面积有限、层高受限、没有独立柜位，传统成套补偿柜可能放不下；屋顶光伏配套的补偿设备还常面临施工条件受限。此时选择顺序会倒过来——先看能装什么形式的设备，再定容量和配置。

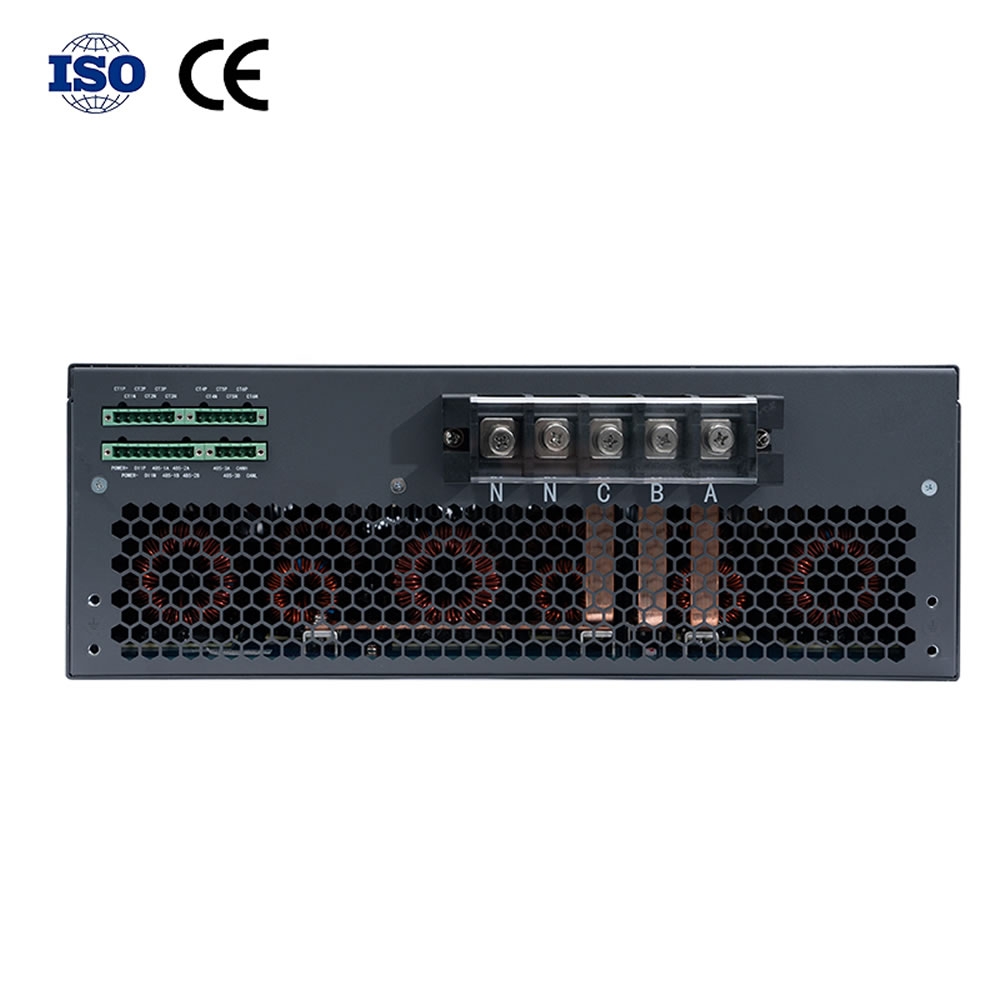

小型低压 SVG 可采用一体化模块设计，机身较薄，支持壁挂或机架安装，适合配电室空间紧张、无法增加整套柜体的场所。以该产品线公开的壁挂式机型尺寸为例，六档机型宽度均为 450mm、高度 660mm，深度按容量从 128mm 到 222mm 递增——尺寸只适用于资料中列明的这些档位，实际安装还需结合对应图纸确认开孔与维护距离。

SVG 在楼宇场景承担什么

在楼宇场景里，SVG 主要解决的是无功随营业时段起落、而固定补偿跟不上的问题：不占整套柜位，可就近安装在负荷侧连续调节；对同时接入屋顶光伏的楼宇，还能兼顾白天与夜间两种工况。不过楼宇无功量总体不大，如果测算下来无功平稳且容量有限，用电容电抗型方案反而更简单。

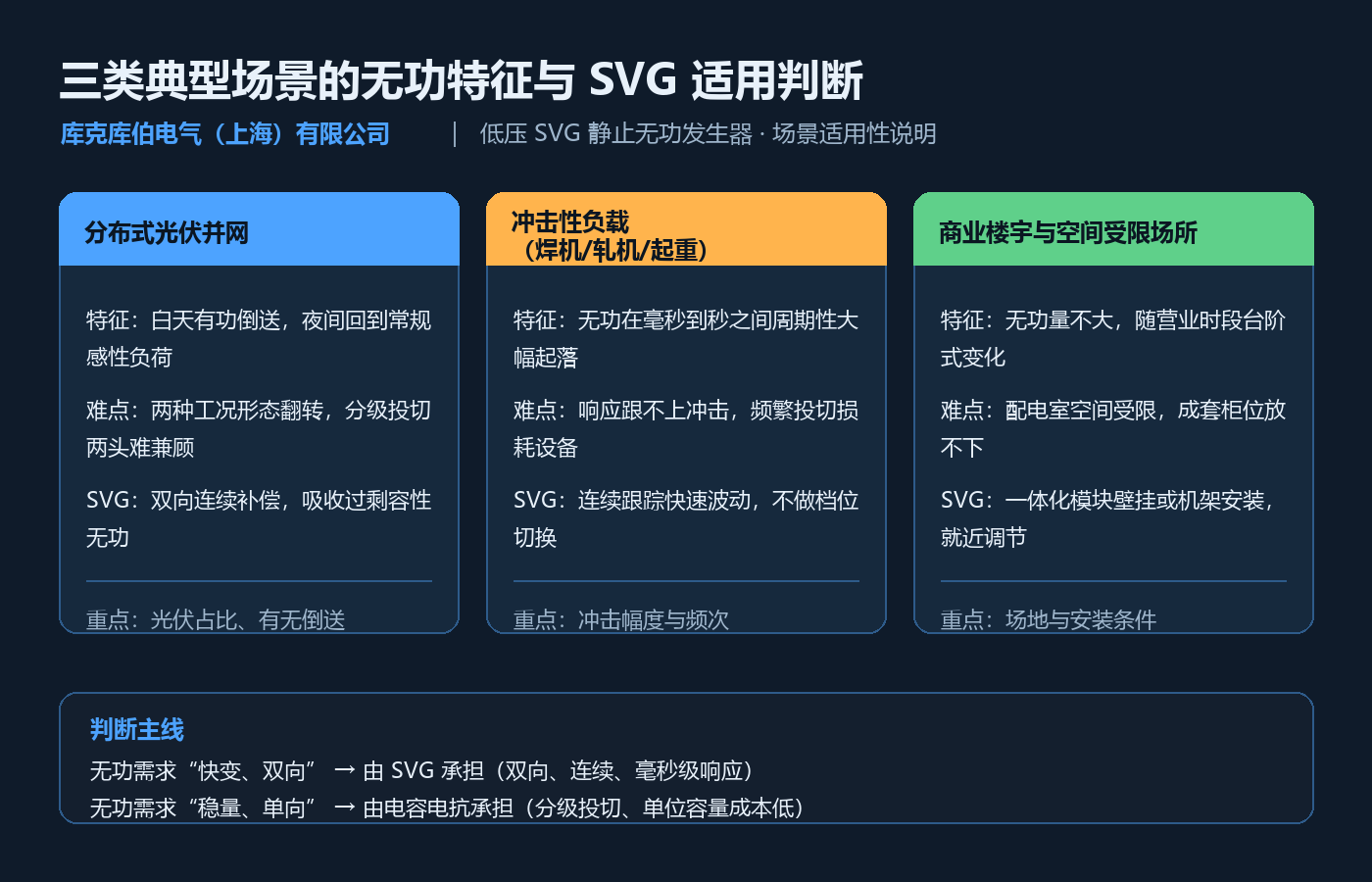

五、三类场景对照：同一个判断，不同的落点

三类场景的共同点很清楚：问题都不在“补偿容量算得对不对”，而在“补偿能不能跟上变化”。

六、边界：这些情况装 SVG 不一定划算

1. 无功需求长期平稳、只是容量不够。 补充稳定的基础无功，分级投切的电容电抗单位容量成本更低。

2. 主要矛盾是谐波而不是无功。 谐波电流的滤除由有源电力滤波器（APF）或无源滤波回路承担；SVG 的谐波补偿能力有适用范围，应绑定具体型号与技术资料确认。

3. 主要矛盾是三相不平衡。 是否有对应治理手段，同样要看设备型号的实际配置。

4. 基础数据还没测。 光伏接入前后、改造前后的检测数据不能互相沿用，应重新做现场电能质量检测，再确定容量分配。

换句话说，SVG 解决的是“变化中的无功”，不是所有电能质量问题的通用答案。把它放到合适的场景里，它才体现价值。

七、常见问题（FAQ）

分布式光伏并网后功率因数偏低，装 SVG 有用吗？

通常有用。光伏并网后并网点无功平衡发生变化，白天可能出现有功倒送、无功缺口形态特殊，夜间又回到常规感性负荷状态，需要能双向且连续调节的补偿手段。SVG 可容性/感性双向补偿，响应为毫秒级，适合跟踪这类波动。是否必须上 SVG，还要看光伏容量占比、有无倒送，以及现场是否同时存在谐波问题。

冲击性负载（焊机、轧机）适合用 SVG 吗？

适合，但要看冲击的幅度和频次。这类负载的无功需求在毫秒到秒之间大幅起落，分级投切的电容补偿既跟不上响应，又会在频繁投切中加快开关与电容器的损耗。SVG 的补偿量连续可调，可实时跟踪这类波动。如果冲击很轻微、无功总体平稳，则不必为动态能力额外增加配置。

商业楼宇装 SVG 壁挂式合适吗？

在配电室空间紧张、无法再增加成套柜体的场所，壁挂式一体化模块是可行的形式选择。它机身较薄，可就近安装在负荷侧，按实际无功需求连续调节。是否选壁挂式，应先确认配电室墙面承重、开孔位置、接线与维护距离等安装条件，再结合容量测算确定具体机型。

分布式光伏接入后功率因数偏低，加电容柜够用吗？

要看具体工况。如果光伏容量占比小、负荷稳定、并网点功率因数仍在考核范围内，增加或调整电容补偿容量可以解决问题。但如果白天存在明显的有功倒送，或出力波动导致无功需求快速变化，仅靠分级投切的电容补偿难以兼顾白天与夜间两种工况，通常需要评估动态补偿设备，或采用电容电抗承担基础无功、SVG 覆盖波动部分的组合方案。

三类场景都要装 SVG 吗？先判断哪一个？

不需要都装。建议顺序是：先做现场电能质量检测，取得无功需求曲线、功率因数实际值和谐波数据；再判断无功需求是快变还是稳量、单向还是双向；最后决定用 SVG、电容电抗，还是两者组合。光伏并网和冲击性负载通常优先考虑动态补偿能力，空间受限的楼宇则先看有没有条件安装合适的设备形式。

装了 SVG 之后还需要日常维护吗？

需要。设备的散热条件、连接状态和运行数据仍要定期检查，日常巡检主要看数据是否在正常范围内。库克库伯电气（上海）有限公司的 SVG 产品线支持功率器件超温降容/保护、输出过电流保护以及电网电压异常保护等功能，保护动作说明设备检测到了越限条件，不等于设备已经损坏。具体维护周期与项目要求，以随货资料和项目技术方案为准。

八、总结与下一步

光伏并网、冲击性负载、商业楼宇三类场景，问题表面不同，底层逻辑是同一条：无功需求在变，而分级投切的补偿方式跟不上变化的速度和方向。 SVG 的价值就在这条逻辑上——双向、连续、响应快，覆盖变化中的无功；稳定的基础无功交给电容电抗更合适。两类需求同时存在时，组合配置往往更贴合现场。

下一步建议按顺序推进：先做一次现场电能质量检测，拿到无功需求曲线与谐波数据 → 再区分哪部分无功是变化的、哪部分是稳定的 → 然后确定 SVG 与电容电抗各自承担的比例和容量 → 最后按现场安装条件确定设备形式。 库克库伯电气（上海）有限公司在低压配电、光伏并网配套等方向上有对应的治理方案参考；具体容量分配、设备配置与交付条款以正式技术方案和合同约定为准。
