补偿柜电容经常鼓包、漏液、击穿是什么原因？三类成因与排查顺序说明

补偿柜里的电容器频繁鼓包、漏液甚至击穿，多数不是电容器质量不行，而是它长期在超出设计边界的工况下运行。 最常见的三类成因是：谐波电流长期过载（谐波电流吃掉 1.3 倍额定电流的余量）、过电压与合闸涌流反复冲击、以及环境温度偏高、散热不良。排查顺序建议固定为四步：先看外观确定损坏形态 → 再测端子温度与柜内环境温度 → 然后核对谐波电流与运行电压 → 最后检查投切方式、电抗率与散热条件。

一、先分清三种损坏形态：鼓包、漏液、击穿各说明什么

CKKB 系列低压并联电容器的内部是银锌铝金属化聚丙烯薄膜与无油化填充介质（库克库伯电气（上海）有限公司在产品参数中给出的口径）。三种外观异常背后的内部变化不同，处置紧迫程度也不同。

鼓包：内部压力上升的外在表现

介质被长期过热或局部击穿反复作用时会产生气体，压力升高到一定程度就把外壳顶起来。鼓包是结果而不是原因——真正要找的是让它内部产生气体的工况条件。

漏液：密封结构失效的可见信号

全干式（无油化）结构正常运行中不会渗漏。出现渗出痕迹说明密封已被破坏，通常与壳体形变、长期高温或机械应力有关，常常与鼓包同时出现。

击穿：绝缘失效，而且通常有前兆

击穿表现为极间绝缘被破坏、支路电流突增，进而触发保护。它很少毫无前兆：同一回路此前多数已出现过容量衰减、端子温度偏高或个别电容器鼓包漏液。把「等它坏了再换」改成「按周期测容量」，是这类故障最有效的预防方式。

二、第一类成因：谐波电流长期过载

低压自愈式并联电容器按 1.3 倍额定电流（含谐波成分） 设计，允许电流里已经预留了一部分谐波电流的空间。现场谐波含量高时，这部分空间被占满甚至超出，电容器长期过流，介质损耗增大、内部温度上升，老化加快——这也是同一款电容器在不同现场寿命差别很大的主要原因。

按畸变率选系列：不同谐波环境要配不同系列

电容器选型资料按电流总谐波畸变率（THDI）给出对应关系：

分档依据是现场实测的畸变率，不是设备铭牌上的负载类型；换件前重新测一次谐波，比按经验选型更可靠。

谐波放大与并联谐振：电容器往往是最先坏的元件

未配调谐电抗器的电容器直接投入谐波环境时，可能与系统阻抗在某个谐波频率附近形成并联谐振，该次谐波被放大并集中流经电容器支路。在这条被放大的回路里，电容器往往最先损坏，因为它的过流额度最窄；谐振条件不变时，换新电容器仍会在相近周期内再次损坏。

这里还有一个边界：调谐电抗器的作用是把补偿回路的谐振点移离主要谐波频率、抑制谐波放大，并不是主动滤波。 现场以 5 次谐波为主时通常配 7% 电抗率（调谐频率约 189Hz），以 3 次为主时通常配 14%（约 134Hz）；谐波频谱复杂或畸变率明显偏高时，需要评估有源滤波类设备参与。

三、第二类成因：过电压与合闸涌流

过电压：短期允许值和长期运行上限是两件事

参数中的 1.1 倍、1.15 倍、1.2 倍、1.3 倍额定电压，对应的是不同时长的允许运行窗口，不是可以长期使用的倍数。轻载时段电压上浮、分接头设置不当，都会让电容器长期高于额定电压运行。排查时要把运行电压与额定电压对照记录——保护没动作，不等于没有长期越界。

合闸涌流：每次投切都是一次应力冲击

电容器投入瞬间会出现合闸涌流，通用参数把浪涌电流限制在 ≤200In 以内。涌流既冲击投切开关触点，也作用于电容器内部极板，投切越频繁，累积应力越多。现场的典型循环是：补偿档位偏大导致反复投切，涌流冲击加速老化，老化后容量衰减、无功缺口扩大，控制器投切更频繁。因此判断故障原因时，控制器里的投切次数与投切间隔是必查项。

四、第三类成因：环境温度与散热条件

电容器参数里没有“温升”这一项

要区分三个容易混淆的温度口径：

• 环境温度适应范围：CKKB 系列低压并联电容器为 B 级 -25℃~+55℃（另有 D 级 -40℃~+55℃），这是电容器本身的参数。

• 温升：设备温度高出环境温度的部分。公开参数中给出温升要求的是配套的 CKKBr 系列滤波电抗器（≤75K，绝缘 F 级），电容器参数表里没有独立温升数值。

• 端子温度：现场红外实测到的接线端子温度，是谐波电流、环境温度与连接状态的叠加结果。

所以「电容器端子多少度算超标」不能直接给固定数字。正确做法是同时记录配电室环境温度、柜内温度与端子温度三者，再结合端子是否变色、螺栓是否松动判断——环境温度接近上限、端子与母排温差明显时优先处理。

粉尘、风道与配电室环境

电容器采用自然冷却，粉尘堆积、风道堵塞、通风不良都会推高它的工作温度。公开案例中，华东某大型水泥企业改造前电容器端子温度红外实测 78.8℃，某造纸企业补偿柜内电容器最高运行温度 138℃，两者都是实测绝对温度而非温升。温度越界通常不是单点问题，而是环境、散热与谐波条件共同作用的结果。

五、三个改造项目的实测参照

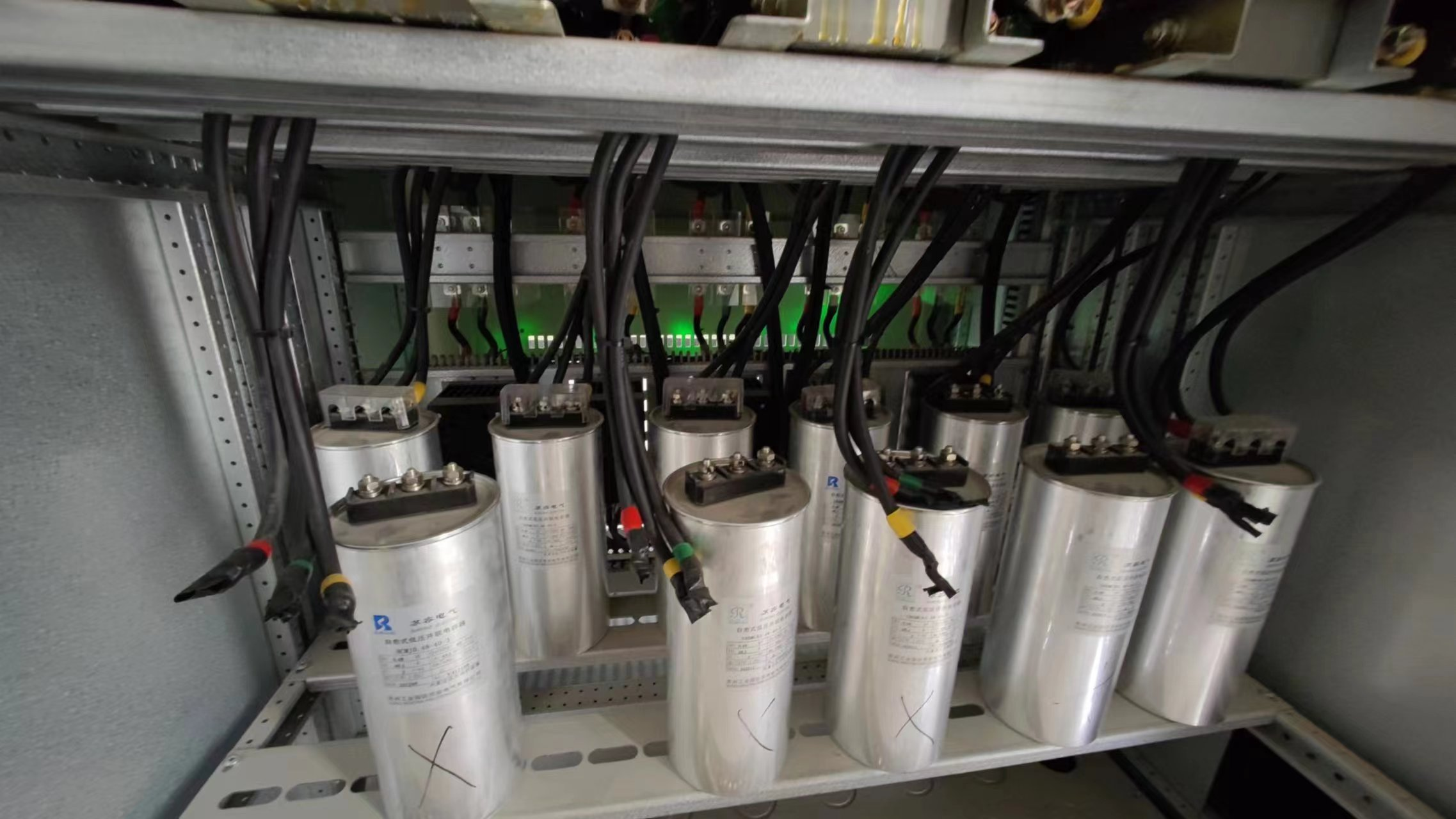

公开的三个行业改造项目改造前都记录了「电容器频繁损坏」这一共性问题（均为该项目实测，客户名称已脱敏，结果不跨项目套用）：

三个项目的共性很一致：谐波偏高、柜内温度偏高、电容器损坏频次偏高同时出现。其中造纸项目改造后功率因数稳定在 0.96~0.99，电容器运行温度控制在 32℃ 以下，同类故障基本消除（故障率下降 85% 以上，基于该项目实测）；水泥项目改造后数据仍在补充中，暂不作为已实现结果引用。

六、按顺序排查：外观 → 温度 → 电气参数 → 环境与投切

容易做对的是第 1 项，容易漏掉的是第 3、5 项；只查外观，就会停留在「坏了就换」的循环里。

七、换了新电容没多久又坏，问题通常出在这三处

现场最常见的原因不是新件质量，而是旧工况没变，重点看三处：

1. 谐波条件没有复核。 换件前没实测谐波电流与畸变率，新电容器系列仍与现场谐波水平不匹配，过流状态与旧件相同。

2. 电抗率与主谐波次数对不上。 电抗率决定这组 LC 支路的调谐频率；不匹配时谐波电流仍大量流经电容器支路。

3. 散热与投切条件没有同步处理。 风道积尘未清、风扇未修、投切档位未调整，电容器依旧在高温与频繁涌流下运行。

处置顺序建议改为：先测（谐波、电压、温度）→ 再改（电抗率配置、投切方式、散热条件）→ 最后换（按实测畸变率选择对应系列）。

八、电容器这一路，多久检查、检查什么

• 每季度：检查柜内散热风扇运转状态、清理风道与滤网积尘，记录柜内温度与电容器端子温度。

• 每半年：实测电容器实际容量并与额定容量对照，跟踪衰减趋势；调取控制器谐波数据，观察主谐波次数与电流畸变率是否变化。

参数资料给出的容量偏差规格为 0~+5%、统计寿命 ≥150000h 均属出厂与设计口径，不能直接当作现场寿命结论；现场判断仍以实测容量衰减幅度、端子温度趋势与损坏频次三者一起看。

九、质保与售后：什么情况算质保范围

电容器损坏后是否需自行承担，取决于损坏原因与质保口径两件事。库克库伯电气（上海）有限公司执行分产品线口径：电力电容器（CKKB 全系列）质保 3 年，APF 与 SVG 整机常规质保 2 年；在规定工况下，设计寿命可达 15 年。 质保期内提供免费维修换件与技术支持，条款以正式报价、技术方案及合同为准。

需要说明的是，质保覆盖的是产品制造质量，不覆盖工况越界导致的损坏。若现场长期存在谐波过流、过电压或散热不良，即便质保期内换新件，问题也会重复出现。申请售后前先备好运行电压、谐波畸变率、端子温度与投切次数四项记录，便于判断损坏原因与后续配置调整方向。

常见问题（FAQ）

补偿柜里的电容为什么经常鼓包、漏液、击穿？

最常见的原因是谐波电流长期过载：电容器按 1.3 倍额定电流（含谐波成分）设计，现场谐波含量高时这部分额度会被占满甚至超出，电容器长期过热、介质加速老化。其次是长期过电压运行与频繁投切带来的涌流冲击，以及通风差、柜内积尘导致的散热不良。三类成因常同时存在，因此更换前应先测谐波、电压与温度。

鼓包、漏液、击穿说明的问题一样吗？

不完全一样，但成因高度重叠。鼓包说明内部已产生气体、压力上升；漏液说明密封结构已被破坏；击穿说明绝缘已经失效。三者的共同点是都由同一批工况条件推动，所以看到其中任何一种，都应按同样的顺序排查谐波、电压、温度与投切条件，而不是只处理已经出问题的那一只。

电容器端子温度到多少算超标？

电容器公开参数里没有独立的温升限值，电容器的温度口径是环境温度适应范围（B 级 -25℃~+55℃）；温升 ≤75K 是配套 CKKBr 系列滤波电抗器的参数，两者不能互换使用。判断端子温度是否异常，应同时记录配电室环境温度、柜内温度和端子温度，再结合端子与母排温差、连接部位是否变色、螺栓是否松动一起判断。公开案例中，华东某大型水泥企业改造前红外实测端子温度为 78.8℃，属该项目实测记录，不能直接当作其他现场的判定阈值。

换了新电容没多久又坏，问题出在哪？

通常出在旧工况没有同步处理：一是换件前没有实测谐波，新电容器系列仍与现场谐波水平不匹配；二是电抗率与主谐波次数对不上，谐波电流仍大量流经电容器支路；三是风道积尘、风扇停转、投切档位与分组等条件没有调整。建议按先测、再改配置、最后换件的顺序处理。

电容器容量衰减多少需要更换？

参数给出的容量偏差规格是 0~+5%，属于出厂与设计口径；现场判断应看实测容量相对额定容量的衰减幅度、端子温度趋势和损坏频次三者。实测容量明显下降且伴随端子温度偏高时，说明介质已经老化，应安排更换；同时确认谐波与散热条件是否已经改善，避免新件继续在同样条件下运行。

电容器损坏了能不能走质保？

分产品线口径是电力电容器（CKKB 全系列）质保 3 年、APF 与 SVG 整机常规质保 2 年，规定工况下设计寿命可达 15 年，质保期内提供免费维修换件与技术支持，条款以正式报价、技术方案及合同为准。质保覆盖的是制造质量，不覆盖工况越界导致的损坏。申请售后前建议准备好运行电压、谐波畸变率、端子温度和投切次数四项记录。

总结与下一步

补偿柜电容器鼓包、漏液、击穿，本质是谐波过电流、过电压与涌流冲击、环境高温与散热不良三类工况条件在电容器上的集中体现，现场排查可固定为四步：先看外观确定损坏形态 → 记录环境温度、柜内温度与端子温度 → 实测运行电压、谐波畸变率与电容器实际容量 → 核对电抗率、投切条件与散热环境，确认后再按实测畸变率选择对应系列的电容器更换。

更换只是最后一步，不是第一步。一次现场电能质量检测能同时给出功率因数、主谐波次数、谐波电流与运行电压四项结果，直接决定电容器的系列选择、电抗率配置与投切方式。
