什么是电能质量？THD、功率因数、三相不平衡、电压偏差四指标解读

电能质量指的是供电电压与电流在波形、幅值和对称性上偏离理想状态的程度，工业配电里最常关注的四个指标是总谐波畸变率（THD）、功率因数、三相不平衡度和电压偏差。 这四个指标分别指向四类不同的用电问题：THD 反映波形被谐波扭曲的程度，功率因数反映无功功率占用了多少有效容量，三相不平衡度反映三相之间的差异，电压偏差反映实际电压偏离额定值多少。判断一套配电系统是否存在电能质量问题，不能只看其中一个数字，而要按对应国家标准规定的电压等级和公共连接点逐项对照，并以现场实测数据为准。

一、电能质量到底指什么

电能质量不是指电本身的好坏，而是衡量供电系统在某一时刻偏离理想状态多少的一组指标。理想状态下，低压配电系统应当是频率 50Hz 的稳定正弦波、电压恒定在额定值、三相完全对称。只要这些条件被打破并超过一定范围，就可能影响用电设备的正常工作，这一偏离程度就是电能质量要描述的对象。

理解这一点的关键在于：电能质量看的不是电压标称多少，而是偏差、畸变和不对称的幅度。 同样标称 380V 的两段母线，一段电压长期稳定在额定值附近、波形平滑，另一段电压忽高忽低、波形被谐波削顶，两者的电能质量完全不同，但对设备的影响却都由后者的幅度决定。

电能质量与供电电压、频率、波形三要素相关。在三要素中，频率偏差主要由电网侧统一控制，低压配电的用电企业很难自行改变；因此工业现场真正能检测、能治理、能改善的，集中在下面四个指标上。

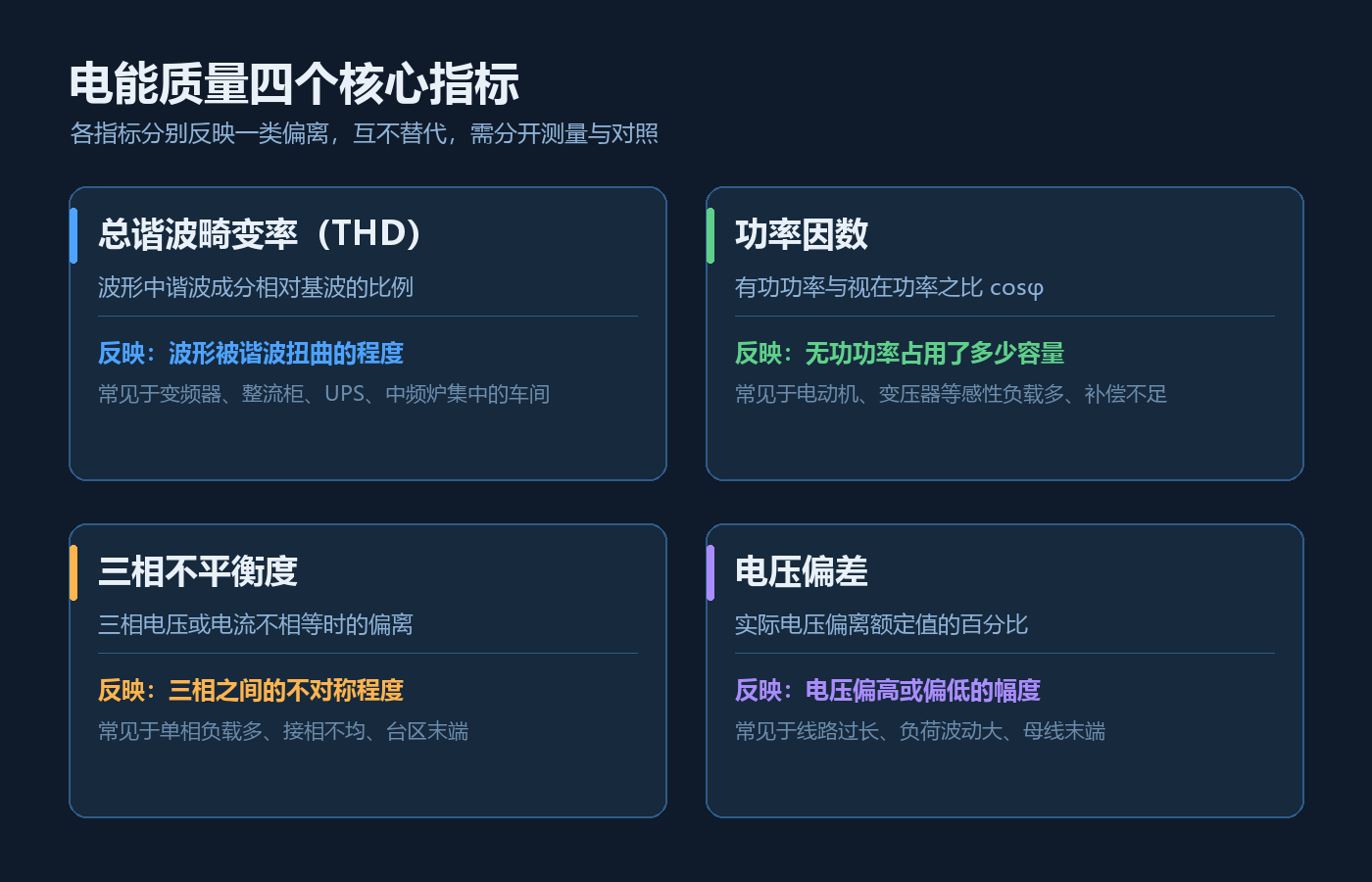

二、四个核心指标总览

四个指标各自描述一种不同的偏离，互不替代，需要分开看。

这四个指标的共同点是都可以用现场仪表测量，并且都有对应的国家标准或考核口径作为判断尺子。下面逐个解释定义、限值和后果。

三、指标一：总谐波畸变率 THD

定义

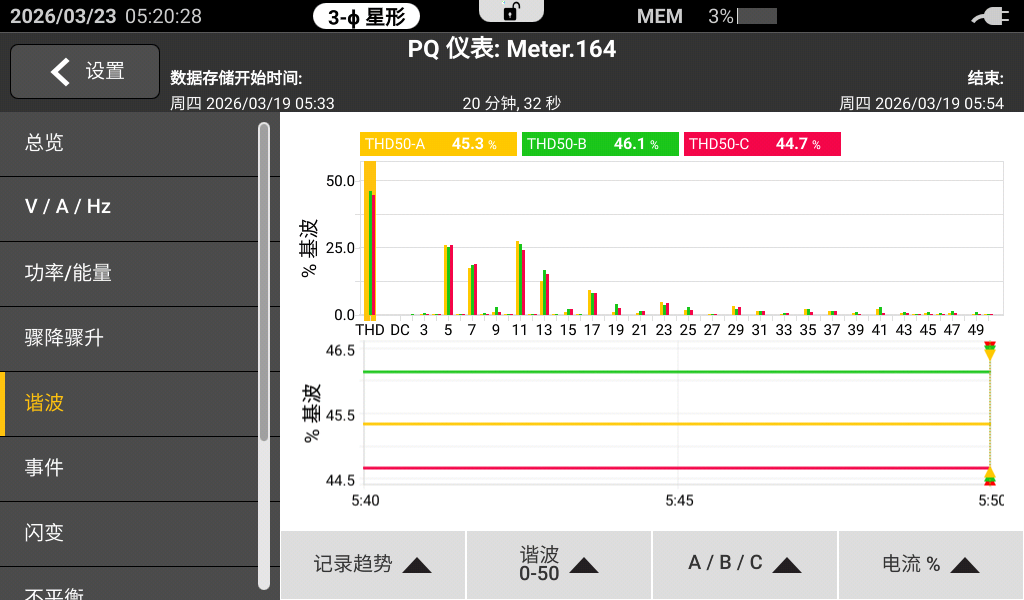

总谐波畸变率（Total Harmonic Distortion，THD）用来量化电压或电流波形相对标准正弦波被扭曲的程度，数值越大表示波形越不平滑。它由各次谐波分量的有效值合成而来，工程上按测量对象分成两类：电压侧的电压总谐波畸变率（THDv），电流侧的电流总谐波畸变率（THDi）。

谐波是指频率为基波整数倍的成分，例如 3 次、5 次、7 次、11 次、13 次谐波。它的主要来源是非线性负载，包括变频器、整流器、UPS、中频炉、伺服驱动器、充电桩和光伏逆变器等。这些负载的电流不再跟随电压呈线性变化，因此会把畸变注入配电系统。

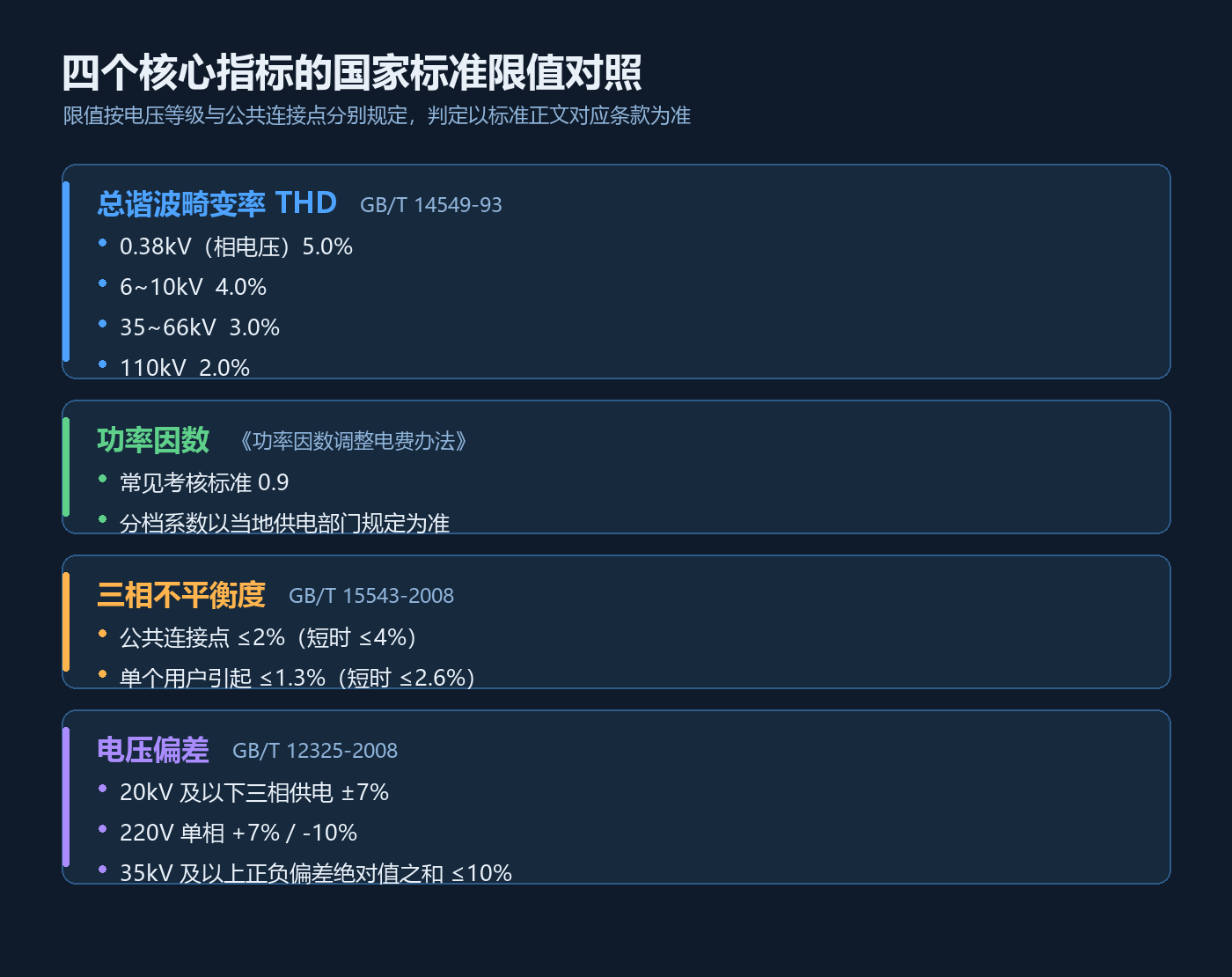

国家标准限值

低压配电系统的谐波通常对照 GB/T 14549-93《电能质量 公用电网谐波》 判断，该标准给出了公用电网谐波电压、谐波电流的限值口径以及配套的测量方法。

按该标准，0.38kV 级公用电网电压（相电压）总谐波畸变率限值为 5.0%；电压等级越高，限值越严，6~10kV 为 4.0%，35~66kV 为 3.0%，110kV 为 2.0%。该标准还分别规定了谐波源产生的电压总谐波畸变率限值，其中 0.38kV 为 2.6%。

需要特别说明的是：判定要落到具体的电压等级和公共连接点上，不同接入位置适用的限值并不一样，因此不能用一个固定数字套所有现场，需查标准正文对应条款。

超标的常见后果

• 变压器和电缆因谐波附加损耗而发热，温度升高、寿命受影响；

• 电容器在谐波环境下过载，出现鼓包、漏液甚至击穿；

• 保护装置误动、断路器和熔断器异常动作；

• 计量仪表出现偏差，电能计量不准确；

• 三次及其倍数谐波在中性线叠加，使中性线电流偏大。

四、指标二：功率因数

定义

功率因数（cosφ）等于有功功率除以视在功率，用来衡量配电容量里有多少真正转化为有用功。 其中的无功部分只在电源与感性负载之间往返交换，并不做功。功率因数偏低，说明系统里有较多无功功率占用了变压器和线路的输送能力，实际做工的比例下降。

考核口径

工业用电的功率因数通常由供电部门按《功率因数调整电费办法》进行考核，常见的考核标准为 0.9，低于考核标准会产生力调电费，高于标准则可能获得奖励。各地的考核标准和分档系数以当地供电部门的规定为准，不能直接套用其他地区口径。

偏低的常见后果

• 被加收力调电费，用电成本上升（金额以供电部门计费规则为准）；

• 输送同样有功功率时线路电流偏大，发热与损耗增加；

• 变压器可用于带负载的容量被无功挤占，实际可输出的有功功率减少；

• 若补偿不足，母线电压可能下探，影响设备启动与连续运行。

五、指标三：三相不平衡

定义

三相不平衡度衡量的是三相电压或电流不相等、不对称时的偏离程度，工程上用负序分量与正序分量之比来表示。它和"某一相电压偏低"不是一回事：电压偏差看的是单相对额定值的偏离，三相不平衡看的是三相互相之间的差异。

三相不平衡的来源通常是单相负载分配不均，例如照明、单相电焊机、单相加热设备集中在某一相，或者低压台区末端三相负荷长期不均衡。

国家标准限值

GB/T 15543-2008《电能质量 三相电压不平衡》 规定：电力系统公共连接点在电网正常运行时的负序电压不平衡度不超过 2%，短时不超过 4%；接于公共连接点的每个用户，其引起该点负序电压不平衡度的允许值一般为 1.3%，短时不超过 2.6%。低压系统的零序电压限值暂不做规定，但各相电压仍需满足电压偏差标准的要求。

超标的常见后果

• 电动机在负序电流下额外发热，效率和出力下降；

• 变压器某一相长期过载，局部温升偏高；

• 三相四线制系统中性线电流增大；

• 单相设备端电压偏离额定值，影响运行稳定性。

六、指标四：电压偏差

定义

电压偏差是指实际电压与额定电压之差占额定电压的百分比，反映供电电压偏高或偏低的幅度。它与无功补偿、线路长度和负荷大小直接相关：线路越长、无功越缺，末端电压越容易偏低。

国家标准限值

GB/T 12325-2008《电能质量 供电电压偏差》 按供电方式分别规定限值：

• 35kV 及以上供电电压，正、负偏差绝对值之和不超过标称电压的 10%；

• 20kV 及以下三相供电电压，允许偏差为标称电压的 ±7%；

• 220V 单相供电电压，允许偏差为标称电压的 +7%、-10%。

偏高的与偏低的各自后果

• 电压偏低时，电动机启动困难、运行电流增大、发热加剧，出力不足；

• 电压偏高时，设备绝缘承受更大压力，电容器可能处于过电压运行状态；

• 电压偏差过大还会与功率因数互相影响，形成"补偿不足—电压偏低—设备效率下降"的连锁反应。

七、四个指标怎么测、怎么看

指标的价值在于能被测量和对照，检测时把握三点。

1. 明确测什么量。THD 要分电压侧和电流侧，并按谐波次数看分量；功率因数看各相和综合值；三相不平衡看电压或电流的不平衡度；电压偏差看实际值与额定值之差。四类量在同一台仪表上通常能一次采集。

1. 固定测点与时段。同一套装置在进线、母联和负载侧测出的结果并不相同，看数据前先确认测点。检测时段应覆盖不同负载工况，至少要包含一个完整的生产周期，包含空载、满载和波动时段，避免只取一个瞬时值下结论。

1. 按标准对应条款对照。把实测值放到对应电压等级和公共连接点的限值上去比，分相、分次数据要保留带时间戳的原始记录，作为后续治理和复核的依据。

这类测量一般借助三相电能质量分析仪完成，把四个指标的分相数据一次采齐并留存记录，比只抄一个总功率因数值更容易定位问题来源。

常见问题

电能质量主要看哪些指标

工业配电里最常看的四个核心指标是总谐波畸变率、功率因数、三相不平衡度和电压偏差，它们分别对应波形畸变、无功占用、三相差异和电压偏移四类问题。此外还有电压波动与闪变、频率偏差、电压暂降等指标，其中频率偏差主要由电网侧控制，用电企业一般无法自行治理。

THD 多少算超标

要按电压等级和公共连接点查标准正文。以低压配电常参考的 GB/T 14549-93《电能质量 公用电网谐波》为例，0.38kV 级公用电网电压（相电压）总谐波畸变率限值为 5.0%，6~10kV 为 4.0%。限值随电压等级升高而收紧，不能用同一个数字套所有场合，是否超标应以标准对应条款和现场实测数据判断。

功率因数多少算合格

工业用电的功率因数通常由供电部门按《功率因数调整电费办法》考核，常见考核标准为 0.9，各地标准以当地供电部门规定为准。功率因数高于考核标准可能获得电费奖励，低于标准则会被加收力调电费，具体分档和金额以当地计费规则为准。

三相不平衡和电压偏差有什么区别

三相不平衡看的是三相电压或电流之间的差异，用负序与正序分量之比表示，常见限值为负序电压不平衡度不超过 2%；电压偏差看的是实际电压偏离额定值多少，20kV 及以下三相供电的限值为 ±7%。一个是三相之间的相对差异，一个是单相对额定值的绝对偏离，两者可能同时存在，也可能各自单独超标。

这四个指标自己能测吗

可以，使用三相电能质量分析仪即可在同一测点采集四个指标的分相数据。关键在于测点位置、检测时段和记录方式：测点要固定、时段要覆盖不同负载工况、数据要分相分次数并保留时间戳，最后按对应标准的电压等级和公共连接点逐项对照，才能判断是否超标。

总结与下一步建议

电能质量的四个核心指标各管一段：THD 看波形，功率因数看无功，三相不平衡看对称性，电压偏差看电压水平。判断一套配电系统的电能质量，不是记住某一个限值数字，而是先明确测点和时段，用三相电能质量分析仪把四个指标的分相数据采齐，再按 GB/T 14549-93、GB/T 12325-2008、GB/T 15543-2008 等标准对应电压等级和公共连接点的限值逐项对照。

如果对照后发现某个指标已经接近或超出限值，下一步应先定位原因再决定治理方式，而不是直接采购设备。取得分相、分次数的实测基线后，才能判断该指标是由负载类型、接线方式还是补偿配置引起的，进而选择对应的改善路径。
