轧机冲击性负载为什么更适合 SVG？毫秒级无功波动的补偿难点与判断依据

冶金轧机的补偿难题，不在于"无功总量有多大"，而在于"无功变化有多快"。轧钢道次之间，主传动电机从电网吸取的无功在很短时间内大幅起落，并随咬钢、抛钢反复出现，这对补偿装置的动作速度提出了硬要求。 电容电抗型补偿柜的补偿量由电容器组的整级投切决定，一次投入或切除就是一整组，同时受投切开关动作时间和电容器放电恢复窗口的限制；当负载无功的变化速度快过投切动作的速度，分级补偿就只能"看着变、跟不上"。 SVG 属于有源补偿，由电力电子功率单元连续输出所需方向的无功电流，公开的产品技术资料给出其响应时间在毫秒级（典型值小于 10ms），因此更适合承担这类快速波动的无功。下面先把轧机这类负载的用电特征讲清楚，再说明分级补偿为什么在轧机上"补不住"，最后给出判断依据与适用边界。

一、先看清轧机这类负载：无功是怎么"抖"起来的

轧钢车间的用电特征，与普通机加工车间有本质区别。它主要的用电设备是主传动电机——可逆式轧机、热连轧机组的主传动通常由大功率直流调速或交直交变频驱动，单台容量大、启停频繁、运行状态在几秒到十几秒内反复切换。

结合公开的低压电能质量治理资料中对冶金、重工类冲击负荷的描述：这类场景负载变化快，容易引发电压波动、闪变和功率因数快速变化。 具体到轧机，一个轧制道次会经历"咬钢—加速—稳速—抛钢"几个阶段，电机从电网吸取的有功与无功也随之大幅起落；可逆式轧机在道次间还要反转，主传动在电动与制动状态之间切换。

把这些特征归纳成四条，就能看出对补偿方式的硬要求：

这四条里，前三条都指向同一个词——速度。

二、补不住的物理原因：分级补偿的三条约束

把无功冲击"分级补偿跟不上"当作一句结论很容易，但要真正判断自己的车间适不适合电容柜，得看清"跟不上"到底是哪三条物理约束造成的。

1. 补偿量是分级的，一次就是一整组

电容电抗型补偿柜的补偿量由电容器组的投切组数决定。控制器按级投切，一次投入或切除就是一整组电容器，补偿量只能在"级差"之间取近值。而轧机的无功需求是连续变化的——分级补偿在级差之间必然留下欠补或过补，靠增加级数只能把级差变小，无法做到连续贴合。

2. 投切动作本身需要时间

投切开关决定了补偿动作能有多快。公开的投切开关选型资料中，按负载变化频率给出了一组对照：一般负载配接触器，动作相对较慢；快速变化负载配 TC/TK 晶闸管开关，动作时间可到 20ms 以内。

晶闸管开关已经比接触器快得多，过零投切也降低了合闸冲击，但它改变的只是"这一组投得多快"，没有改变"补偿量以整组为单位"这一点。也就是说，投切再快，补偿量依然是阶跃的，仍然要在级差之间取近值。

3. 电容器投退之间有恢复窗口

这是分级补偿最容易被忽略、却最硬的一条约束。

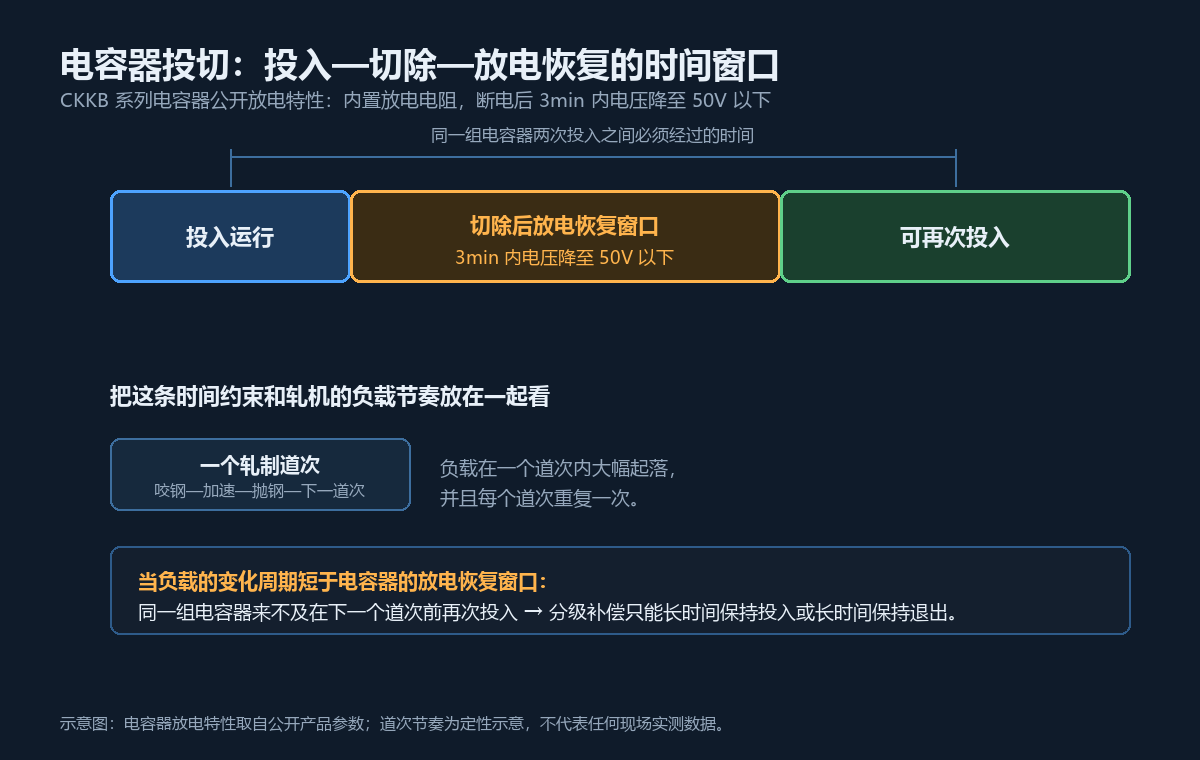

电容器从电网切除后，端电压不会立刻消失。公开的低压电容器产品参数中，CKKB 系列的放电特性为"内置放电电阻，断电后 3min 内电压降至 50V 以下"。这意味着电容器组从切除到可以再次安全投入，中间有一段放电恢复时间，同一组电容器不可能像电力电子器件那样在毫秒级反复动作。

把这条约束和轧机的负载节奏放在一起看，结果就很清楚：如果每个道次都要投退一次，电容器组要么长时间保持投入（此时轻载道次就会过补），要么长时间保持退出（此时重载道次就补不上）。当负载的变化周期短于电容器的恢复窗口，分级补偿就不再是"补偿快慢"的问题，而是"能不能跟上这个节奏"的问题。

三、把三种动作方式放在同一把尺子上

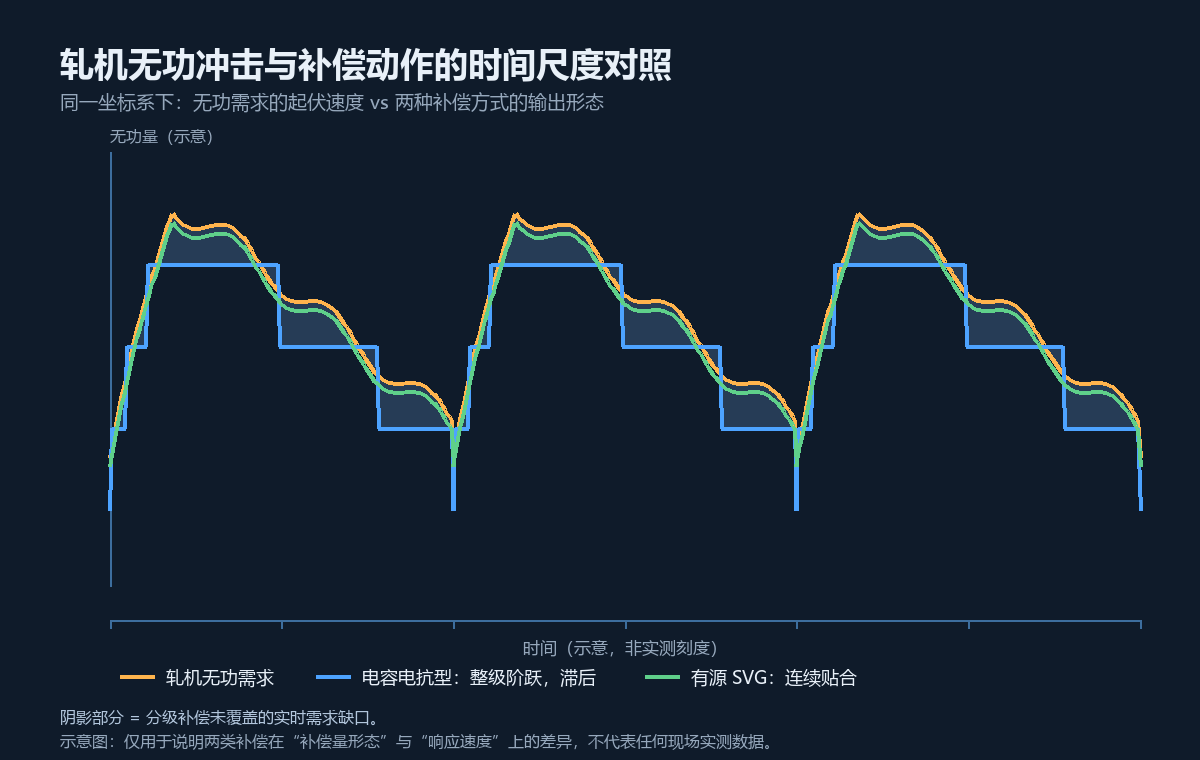

把上面的三条约束合起来看，就是三种补偿动作方式在"跟踪能力"上的差异：

这张表的读法是：前两行之间的差别是"多快"，第一行与第三行之间的差别是"是不是同一类东西"。 换成晶闸管开关能改善速度，但没有改变"整级投切＋放电恢复窗口"这两个物理前提；有源 SVG 不靠投切电容器组，而是由功率单元实时生成所需方向与大小的无功电流，因此不受级差与放电窗口的限制。

四、SVG 在轧机场景里对症的四个点

有源补偿之所以更适配轧机，落在四个具体点上，而不是一句"响应快"。

1. 补偿量连续，不受级差限制。 轧机无功需求连续变化，连续补偿能贴着需求走，减少级差带来的欠补与过补。

2. 动作速度快，能跟住冲击。 公开的技术参数给出响应时间在毫秒级（典型小于 10ms），比投切动作快一个量级，能对道次间的无功起落作出反应。

3. 双向可调。 SVG 可输出或吸收无功，覆盖容性与感性两个方向，适合主传动在电动与制动之间切换、无功方向可能改变的工况。

4. 不依赖投切动作，因而不受放电恢复窗口约束。 没有"切除—放电—再投入"的过程，动作频次不受机械过程的限制。

需要说清边界的是：SVG 的核心职责是动态无功补偿，不是谐波治理。 低压 SVG 的公开技术参数中，谐波电流补偿被列为复合功能项之一，能不能启用、覆盖到多少次，要按具体型号与容量配置逐项核对；如果车间真正突出的是谐波问题，那属于有源电力滤波器（APF）的职责范围，与无功补偿不是同一件事。

五、不是所有轧机车间都要上纯 SVG

轧机车间不等于"必须整体换成纯 SVG"，判断的关键是把无功拆成两类。

一类是变化缓慢的稳态无功。 车间里稳定运行的辅助设备——泵类、风机、照明、变压器的空载无功——产生的无功变化平缓。这部分如果谐波环境允许，用调谐电抗＋电容器的电容电抗型补偿更经济。另一类是被轧机主传动牵着走的波动无功。 这部分变化快、幅度大、方向可能改变，正是分级补偿补不住、需要动态补偿设备承担的部分。

按这个思路，通常有三种处置方向：

• 波动无功在总无功里占比很高、对补偿精度要求高时，评估由 SVG 承担全部无功补偿；

• 既有稳定基荷、又有明显波动负载时，评估"电容电抗承担稳态基荷 + SVG 承担动态部分"的组合分工，这样 SVG 的容量配置需求可以降低；

• 谐波以低次为主、负荷相对平稳的老旧车间，也可以先按谐波次数做调谐改造（存在 5 次主导谐波时配 7% 电抗率、3 次主导时配 14% 电抗率），而不必整体更换设备。

要注意的是，三条方向都不是"包治百病"。 无论走哪一条，只要谐波畸变率明显偏高，都应先把谐波问题单独评估。原因很直接：谐波存在时，补偿设备自身也处在谐波环境里，可能表现为电容器温升异常、投切动作变多，补偿效果反而打了折扣。

六、从现场数据到方案：三条判断依据

判断自己的轧机车间该怎么补，建议按下面三条依据走，而不是先定设备类型再倒推容量。

依据一：看无功的"波动形态"，而不是只看平均功率因数。 轧机车间的平均功率因数往往看起来不差——因为冲击被平均掉了。真正要记录的是录波级的功率因数曲线：一个完整道次周期内，功率因数在什么区间、以多快速度、多大幅度变化。管理部门月度考核用的是平均值，但设备选型必须看曲线。用平均功率因数定容量，是这类车间最常见的选小或选错原因。

依据二：确认无功是否需要双向。 如果主传动存在制动、反转或回馈状态，无功方向会改变，单向的容性补偿就不够用，需要能双向调节的方案。

依据三：单独测谐波背景与三相不平衡。 轧机主传动的非线性特征与不对称运行会带来谐波与负序分量，这部分要单独评估走有源滤波还是其他路线，不能指望无功补偿设备顺带解决。

真正开始方案对接前，先把这几类材料备齐会省下大量来回：一次接线图，以及变压器容量与负载率；主要传动设备的清单与实际运行工况，还有近期的检测记录或电费单。材料齐全，容量测算就不用反复补数据。

常见问题

轧机车间的功率因数看起来是达标的，还需要补偿吗

要看达标是平均值还是曲线。力调电费按考核周期内的平均值计算，冲击被平均后可能落在合格区间，但车间内部实际经历的是剧烈波动的功率因数——这可能表现为电压闪变、主传动运行不稳、电容器或投切开关发热老化。补不补，判断依据是录波曲线，而不是月度平均值。

轧机负载的无功冲击，为什么电容柜补不住

根本原因是两者的时间尺度不匹配。电容柜的补偿量以整组投切为单位，投切动作需要时间，而且电容器从切除到再次安全投入之间有一段放电恢复时间。轧机的无功在一个道次内快速起落、每个道次重复一次，变化周期可能短于投切与恢复的节奏。当补偿动作的时间尺度长于负载变化的时间尺度，分级补偿就只能看着变、跟不上。

换成晶闸管快速投切开关，能解决问题吗

能改善，但改变不了本质。晶闸管开关把投切动作时间缩短到 20ms 以内，比接触器快得多，也降低了合闸冲击，但它仍然是整组投切，补偿量依然阶跃，同一组电容器依然要等放电恢复后才能再次投入。如果无功是连续剧烈变化的，加快投切只是让阶跃更频繁，不解决分级与恢复窗口这两个前提。

轧机车间一定要用纯 SVG 方案吗

不一定，取决于无功里波动部分占多大比例。如果波动无功占比很高、对补偿精度要求高，纯 SVG 更合适；如果稳定基荷较大、波动只占一部分，用电容电抗承担稳态基荷、SVG 承担动态部分的组合分工，往往能用更小的 SVG 容量满足要求。判断依据是把无功按快慢拆开看，而不是按车间名称一刀切。

轧机的谐波问题，也要交给 SVG 处理吗

不要。无功补偿与谐波治理是两件事。低压 SVG 的谐波电流补偿属于需要按型号核对的复合功能项，能不能承担要看具体配置，不宜当成谐波治理的主力。轧机负载的谐波与负序分量需要单独检测，谐波电流超标时按有源电力滤波器路线另行配置。把两件事压给一台设备，通常两件都做不彻底。

总结与下一步建议

轧机这类冲击性负载更适合用 SVG，理由可以回到一句话：无功变化的速度快过分级补偿的动作速度。 电容柜"补不住"不是质量问题，而是分级投切、投切动作时间与电容器放电恢复窗口三条物理约束共同决定的——换成更快的投切开关能改善速度，改变不了"整级投切"与"需要恢复窗口"这两个前提。有源 SVG 由功率单元连续输出无功电流，不受级差与放电窗口限制，因此更适合承担这类波动无功。

判断自己的车间该怎么补，顺序建议是：先录一个完整道次周期的无功曲线（不是只看月度平均功率因数）→ 确认无功是否需要双向 → 单独评估谐波与三相不平衡 → 按波动部分的占比决定是纯 SVG 还是组合分工。库克库伯电气（上海）有限公司在有源补偿与电容电抗两条技术路线上都有产品，也提供现场检测、负载与无功容量分析及治理路线判断，具体配置以正式技术方案与合同约定为准。
