水泥厂谐波治理有案例吗？三个行业案例里哪些能照搬、哪些不能

有，而且不止水泥一个行业：水泥、造纸、精细化工三类厂区各有一个可以对外说明的脱敏改造项目，改造前的功率因数、谐波与温度由同一型号的三相电能质量分析仪与红外测温记录。 但这三个案例真正能拿走的东西，不是它们的改造后数字，而是一条分层的边界——电气原理那一层可以直接照搬，配置参数那一层必须用本厂的实测数据重算，改造后的效果数字一层都不能搬。 三层混在一起看，最常见的后果是：把别人家的 0.96~0.99 当成自己的验收线，却没发现自己厂的谐波根本不是以 5 次为主。

一、先把三个案例摆在一起：像不像，比有没有更重要

问“有没有案例”，实际要判断的是“有没有跟我这厂像的案例”。三个项目的基本情况可以先并排看：

三条共同点很明确：负载都以变频与整流设备为主，谐波都集中在低次，改造动作都是“调谐电抗器 + 滤波电容器 + 分级投切 + 柜体处理”。差异集中在两处——主谐波的具体占比，以及柜子要面对什么环境。 这两处恰好决定后面配置层的全部参数。

二、第一层·原理层：跟行业无关，可以直接照搬

三个行业能共用一套方案，根源在三条电气原理上。

谐振点要压在主谐波次数之下

调谐电抗器与滤波电容器串联后，这条支路存在一个串联谐振频率，而电抗率决定这个频率落在哪：7% 对应约 189Hz，压在 5 次谐波 250Hz 之下；14% 对应约 134Hz，压在 3 次谐波 150Hz 之下。 这个频率关系不随行业变化，只随“哪一次谐波最强”变化。把谐振点放在主谐波之下，支路在那一次谐波上才是低阻抗；放错了位置，支路不但不分流，还可能把系统阻抗推向并联谐振。

支路的角色是引走，不是消灭

支路在谐振点附近呈低阻抗，谐波电流会更愿意走这条路，于是流进变压器与电缆的那一部分减少。这同时划出了它的能力上限：只能处理落在低阻抗窗口里的那几次谐波，窗口之外的次数仍然留在系统里。 频谱铺得很开、次数很杂的现场，靠加大电抗器或增加回路解决不了。

电容器的电流余量会被谐波吃掉

低压并联电容器的过电流规格按 1.3 倍额定电流设计，这份余量原本是留给电压波动与谐波成分的。谐波含量高的现场，余量被谐波电流占用，电容器长期贴着上限运行，介质老化随之加快。 这一条解释了三个项目改造前为什么都在反复更换电容器——换掉的是一批被余量挤住的元件，不是某一家的质量出了问题。

三、第二层·配置层：必须用本厂数据重算

原理一样，参数不一样。四项配置各有各的输入，照搬别人的数，等于照搬别人的现场。

电抗率跟主导谐波次数走，不跟行业走

三个项目都选 7%，原因不是“水泥、造纸、化工都该用 7%”，而是这三个现场的频谱最高点都落在 5 次。若某厂是 3 次谐波占比最高，或者 3 次与 5 次接近，即使同行业、同规模，也要按 14% 重新核算。 顺序应是先看频谱、再定电抗率；顺序倒过来做，配错的可能性很大。

电容器系列跟畸变率走

低压电力电容器按适用谐波环境分成滤波型、加强型、抗谐波型与防爆型几个系列，畸变率越高，越要往耐受能力更强的系列走；对安全要求高的场所，选防爆结构。库克库伯电气（上海）有限公司的低压电力电容器即按这一分层划分系列。这一项的输入是本厂实测的谐波电流畸变率，不是同行用了哪个系列。 具体型号与参数以对应产品的技术资料为准。

投切方式跟负荷变化速度走

水泥厂的负荷起伏以分钟到秒为尺度，磨机启停与物料变化都有过渡过程；造纸厂更慢，昼夜排班与纸卷更换基本是小时级的事；化工的工艺波动介于两者之间，而且更无规律。变化有过程的，分档投切跟得上；变化在几百毫秒内反复跳变的，台阶式方案只能追在后面。 投切器件与控制器路数按这个速度配，不按行业配。

柜体防护跟现场环境走

同样是加防尘与散热，三个项目做法不同：水泥厂重粉尘，重点是滤网面积与风道清理周期；造纸厂高湿多尘，要重新排布风扇与元器件间距；化工厂有腐蚀性水汽，内部件与接线端子要做防腐处理，柜体走密闭风道。这一项最容易被当成顺带做的附属动作，实际是三个项目里差异最大的一项。

四、第三层·数字层：改造后的数字一个都不能搬

这一层最容易出错，也最能说明“案例到底能证明什么”。

一组效果数据绑定四个前提

任何一组改造后数据，至少绑定四个前提：改造前基线、测点位置、测量仪器与记录时长、以及运行多久之后复测。 三个案例在这一点上并不齐整：造纸厂项目的改造前后由同仪器、同测点完成，复测在改造完成后进行；水泥厂项目只留下改造前的基线，改造后的记录还没补齐，现在能拿出来的是治理目标值；化工项目列出了改造后的功率因数与温度，分相谐波值没有单列。治理目标是打算达到的指标，实测值是测出来的结果，两者不能互相顶替。

两组最容易被搬错的数：功率因数区间与温度

0.96~0.99 这个区间，在两个项目里是改造后的实测记录，在另一个项目里是目标值。把一个项目的记录写成某类厂区的通用结果，等于替这个行业做了它没做过的承诺。

温度更容易混。案例里的 78.8℃、138℃、70℃、32℃ 都是绝对运行温度；产品资料里电抗器的“温升 ≤75K”说的是高出环境温度的那一部分。单位不同，含义不同，不能拿来互相印证：配电室环境 35℃、表面读数 105℃，对应的温升是 70K，读数本身不是温升。核对时先看环境温度，再看读数，最后才谈是否落在限值内。

幅度类数字要带上出处

造纸厂项目改造后，电容器鼓包、漏液或击穿的次数从月均 1~2 次降到基本不再出现，记录里的表述是“较改造前下降 85% 以上，基于该厂实测数据”。这句话里三个限定缺一不可：哪个厂、改造前是什么状态、基于什么数据。 换一个现场引用，限定就不成立了。

五、把三张改造前截图放在一起，能看出什么

三个项目改造前用的都是同型号三相电能质量分析仪，留下的截图完整度却不一样。

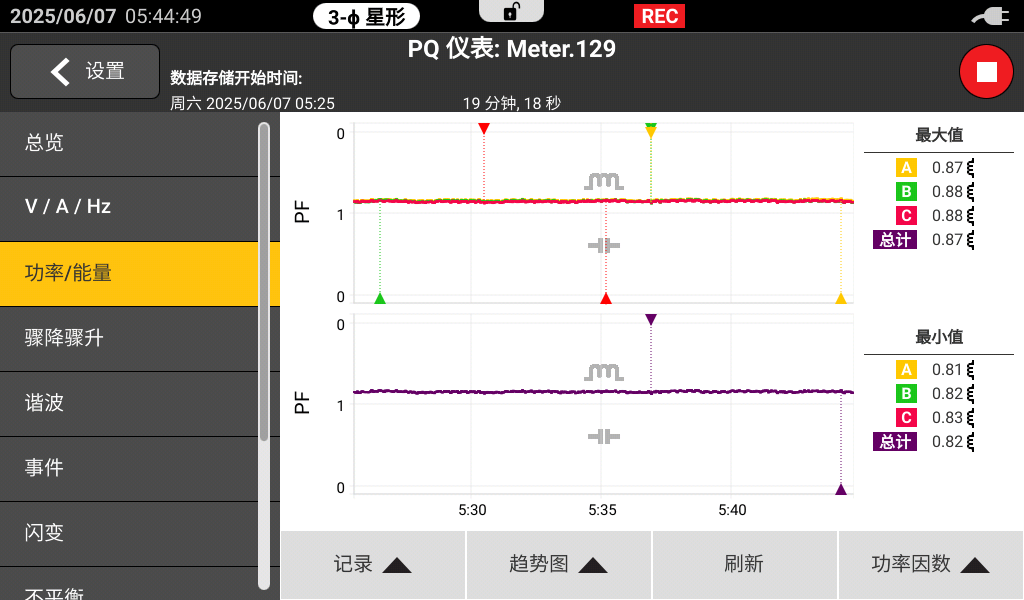

• 造纸厂那张保留了完整时间信息：数据存储起始时间 05:25、记录时长 19 分 18 秒、截图时刻 05:44:49，读图的人能据此判断这段趋势覆盖了多长时段。

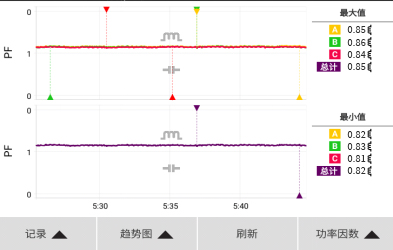

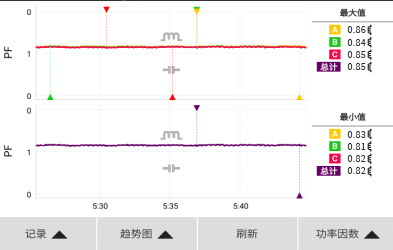

• 水泥厂与化工项目那两张只留下功率因数趋势与三相最大值、最小值，图上没有日期，也没有记录时长。

三张图的总计最大值分别是 0.87、0.85、0.85，总计最小值都是 0.82，看上去非常接近。但可比性不取决于数字接近，取决于测点、时段与负载状态是否一致：同样读数是 0.82，出现在空载检修时段和出现在满负荷时段，说的不是一件事。这也解释了一个常见疑问——为什么有的案例看起来数据齐全，有的只有一句结论，差别往往不在现场，而在记录环节有没有把这几项留下来。

六、要案例时，对齐这五项比要多更有用

向方案方索取案例时，五项对齐就能判断这份案例能不能作参照：

1. 行业与负载构成：主要用电设备是否同一类（变频、整流、冲击负载）；

2. 主导谐波次数与畸变率：占比最高的是哪一次，三相各是多少；

3. 改造前的基线测法：什么仪器、装在哪一侧、记录了多长时间；

4. 改造动作清单：换了哪些器件、柜体做了什么、投切怎么配；

5. 未确认项有没有标出来：改造后数据缺失、分相值未单列，这类情况是否写明。

五项里缺第三项，数据无法复核；缺第五项，读者容易把目标值当成实测值。案例的数量不重要，能对上的那一份才重要。

常见问题

水泥厂谐波治理到底有没有可查的案例

有。华东一家大型水泥企业的项目留下了改造前的现场记录：综合功率因数轻载 0.72、满载最高 0.85，5 次谐波电流含有率 A 相 26.0%、B 相 25.3%、C 相 26.1%，电容器端子红外实测 78.8℃，月均 1~3 次鼓包、漏液或击穿。该项目改造后的实测数据尚未录入，目前只有治理目标值，引用时要把这一点一并说明。

案例里改造后的功率因数 0.96~0.99，能当成我厂的目标吗

可以当方向，不能当验收线。这个区间在两个项目里是改造后的实测记录，在另一个项目里只是目标值；而且它取决于改造前的功率因数底子、谐波水平与补偿容量配置。合理的做法是先测本厂基线，再按容量算出目标，而不是先定 0.96 再倒推配置。

案例温度 70℃、32℃ 能直接和温升 ≤75K 对比吗

不能。70℃ 与 32℃ 是元器件表面的绝对运行温度，温升是高出环境温度的那一部分，单位是 K。同样是 70℃ 读数，在 25℃ 的配电室里对应温升 45K，在 35℃ 的配电室里对应 35K，两种情况落在限值内的判断并不相同，产品资料里的温升限值必须和环境温度一起看。

三个行业都用 7% 电抗率，是不是说明 7% 通用

不是。三个现场都选 7%，是因为它们的频谱最高点都在 5 次。若本厂 3 次谐波占比最高，应改按 14% 核算；频谱铺开、次数很杂的现场，单靠电抗率解决不了，需要评估有源滤波。电抗率跟着谐波次数走，不跟着行业走。

造纸厂故障率下降 85% 这个数字能引用吗

能引用，但要带全出处：这是该厂改造前后的对照记录，改造前为月均 1~2 次鼓包、漏液或击穿，改造后基本消除，幅度基于该厂实测数据。脱离这三个前提单独说下降 85%，就变成了跨项目承诺。

案例里没有改造后数据的水泥厂项目，还能作参考吗

能，但要限定用途。它的价值在改造前的基线——功率因数区间、各次谐波的三相值、端子温度与故障频次，这几项可以对照；改造后的效果不能引用，因为记录里还没有。有基线、无结果的案例，适合用来判断“我这厂像不像”，不适合用来判断“改完能达到多少”。

总结与下一步

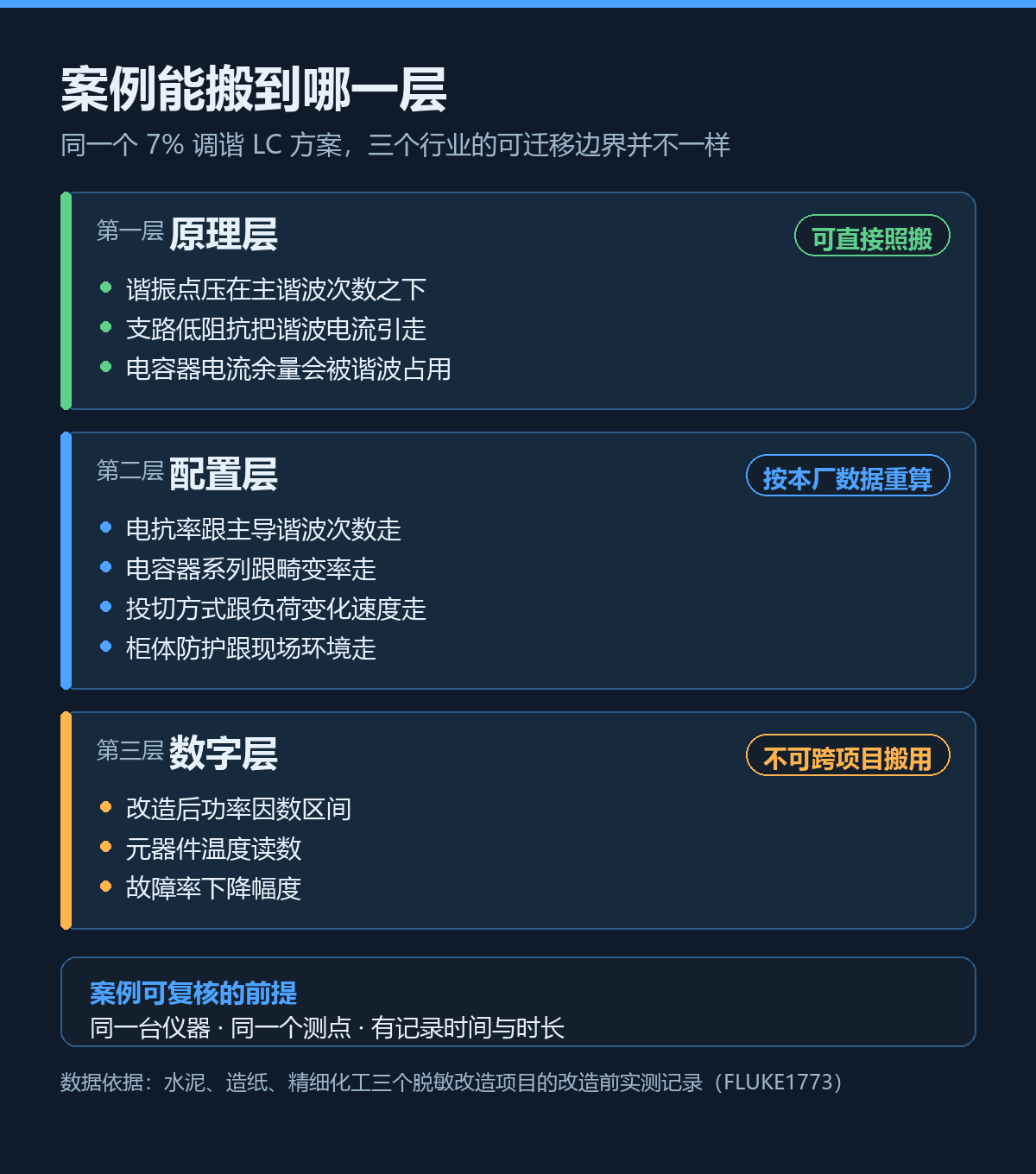

水泥厂问谐波治理有没有案例，答案是有的：水泥、造纸、精细化工三类厂区各有一个脱敏项目，改造前基线都由同型号仪器记录。 可迁移性要分三层看：原理层（谐振点下压、支路分流、电流余量）可以直接照搬；配置层（电抗率、电容器系列、投切方式、柜体防护）必须用本厂数据重算；数字层（功率因数区间、温度读数、故障率幅度）一个都不能搬。

下一步可以按这个顺序推进：先完成一次现场检测并留好基线（功率因数、各次谐波电流、元器件温度三项）；再拿这三个项目的负载构成去比对像不像；最后才谈电抗率与容量配置。基线没有，案例就只能看热闹。
