无功补偿控制器怎么选型号?按补偿方案、路数与工作电源定
无功补偿控制器选型号可以固定成四步:先定补偿方案(三相共补还是三相补偿加分相补偿),再定控制路数(12 路还是 21 路),然后核对工作电源(220V 还是 400V),最后核对人机界面与柜门开孔尺寸。 库克库伯电气(上海)有限公司公开的 CKKBJK 系列控制器参数资料列出四个系列:JKWD、JKWF 为 12 路,JKWE、JKWH 为 21 路;JKWF 与 JKWH 支持三相补偿加分相补偿,JKWD 与 JKWE 为三相共补;工作电源方面,JKWD、JKWF、JKWH 为 220V,JKWE 为 400V。四条线交叉之后会出现一条容易被忽略的约束:需要分相补偿时,对应的是 220V 工作电源的机型;现场只有 400V 控制电源条件时,该资料中能对上的机型是三相共补的 JKWE。
下面按“控制器在柜里管什么 → 四个系列参数对照 → 四步选型顺序 → 投切方式与程序 → 通讯与数据 → 取样与接线 → 适用边界”的顺序展开。
一、控制器在补偿柜里管什么
低压无功补偿柜的投切动作不是自发的。电容器组投不投、投几组、什么时候切下来,由无功补偿控制器判断并下达指令;投切开关(接触器或晶闸管开关)只负责执行。控制器是补偿回路的判断环节,投切器件是执行环节,两者分工不能互换。
在一个投切周期里,控制器完成三件事:
采集:通过取样电压回路与取样电流回路取得现场信号;
判断:按设定的功率因数门限和投切程序,算出当前差多少无功;
下达指令:通过控制输出端驱动投切器件,并按分组安排动作哪一路。
这三件事决定了选型要看什么:能接几路、按什么方案判断、用什么电源工作、数据能不能送出去。 公开参数资料里的栏目,基本都落在这一圈里。

二、四个系列的参数对照

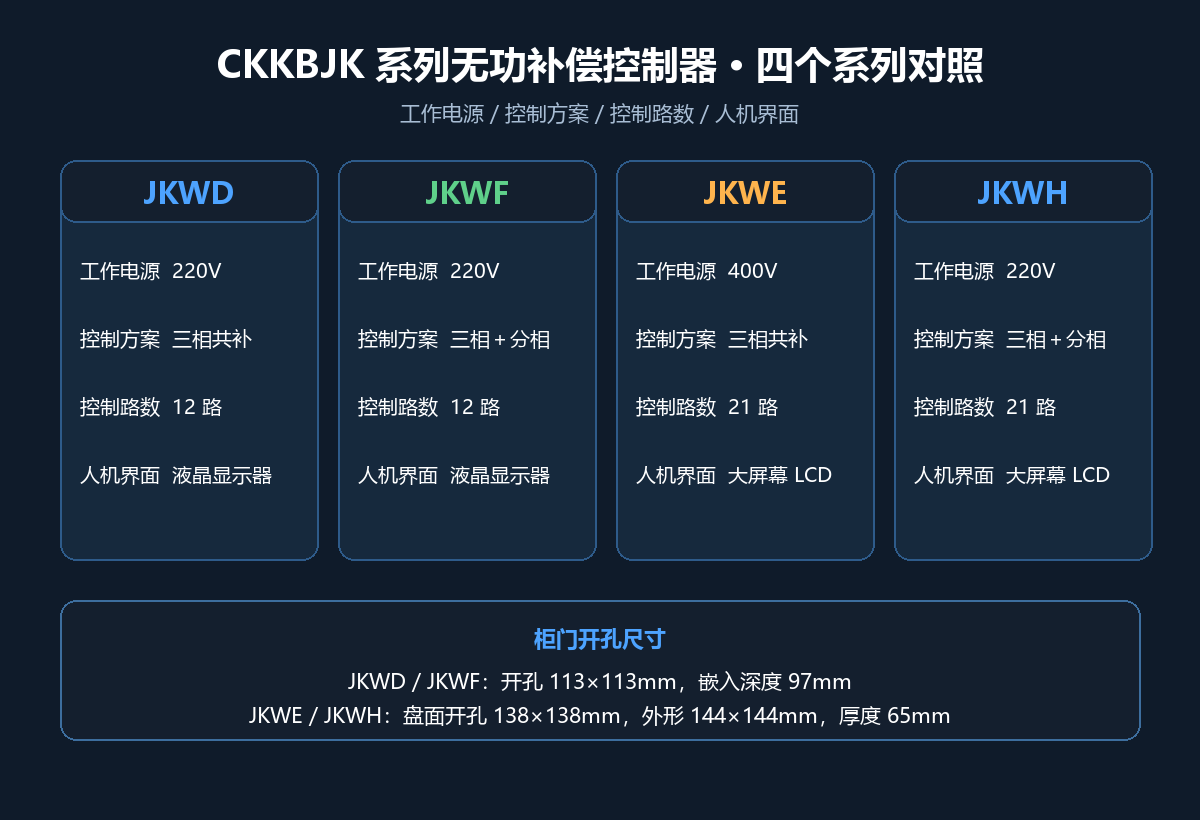

CKKBJK 系列控制器的公开参数资料,把四个系列的差异列在同一组栏目下:
| 系列 | 人机界面 | 工作电源 | 控制方案 | 控制路数 | 盘面开孔尺寸 |
|---|---|---|---|---|---|
| JKWD | 液晶显示器 | 220V | 三相共补 | 12 路 | 113×113mm |
| JKWF | 液晶显示器 | 220V | 三相补偿+分相补偿 | 12 路 | 113×113mm |
| JKWE | 大屏幕 LCD 中文液晶 | 400V | 三相共补 | 21 路 | 138×138mm |
| JKWH | 大屏幕 LCD 中文液晶 | 220V | 三相补偿+分相补偿 | 21 路 | 138×138mm |
安装尺寸在该资料中另有一组更细的数据:JKWD 与 JKWF 的嵌入深度为 97mm;JKWE 与 JKWH 的盘面开孔为 138×138mm,外形尺寸 144×144mm,厚度 65mm。
读这张表有一个前提要先说清:这一组型号里的字母代号本身不代表容量或电压等级,型号与能力的对应关系只能按公开参数资料列明的栏目读,不能凭字母位置推断。该资料的典型配置示例中,300Kvar 补偿方案分 3 组 100Kvar,控制器一栏写的是 CKKBJKWD-12路——这个写法说明的是“系列+路数”,与容量无关。

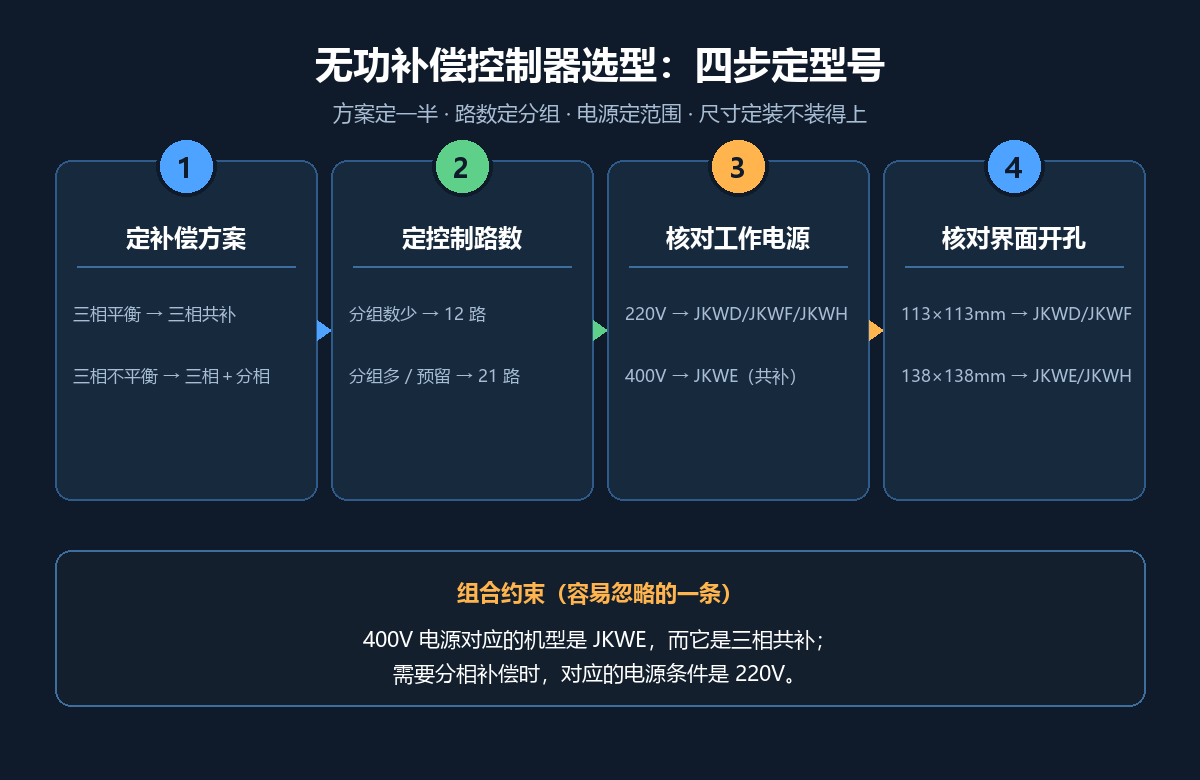

三、选型号的四步顺序
第一步:先定补偿方案——三相共补还是三相加分相
补偿方案是所有后续判断的起点。
负载三相基本平衡的场合,三相共补就够用:三相作为一个整体同时投切,按综合无功需求判断;
三相明显不平衡的场合,需要分相补偿:各相所需无功不同,共补只能按同一个容量同时动三相,容易出现某一相补过头、另一相还欠着。
公开参数资料中支持“三相补偿+分相补偿”的是 JKWF(12 路)与 JKWH(21 路)。方案一定,候选项就从四个收到两个。
第二步:再定控制路数——12 路还是 21 路
路数决定的是柜内能分出多少组投切。路数是可接分组的上限,上限不足时只能把容量并到更少的组里,单组容量相应变大。
路数怎么估,可以先看柜内打算分几组。上面那个 300Kvar 分 3 组的典型配置示例,用的是 12 路控制器;如果柜内分组数明显更多,或者后续还打算加回路,就要往 21 路看。

第三步:核对工作电源——220V 还是 400V
工作电源这一项最容易在柜内接线阶段才发现问题,因为它取决于现场能给控制回路提供什么电源,而不取决于补偿容量。
公开参数资料中的四种组合是:
| 系列 | 工作电源 | 控制路数 | 补偿方案 |
|---|---|---|---|
| JKWD | 220V | 12 路 | 三相共补 |
| JKWF | 220V | 12 路 | 三相补偿+分相补偿 |
| JKWE | 400V | 21 路 | 三相共补 |
| JKWH | 220V | 21 路 | 三相补偿+分相补偿 |
把电源这一列和方案这一列放在一起看,可以得到一个直接结论:400V 电源对应的机型是 JKWE,而它是三相共补。 也就是说,如果现场的控制电源条件只有 400V,该资料中能对上的就是共补方案;反过来,如果确定要做分相补偿,对应的电源条件是 220V。
这一条不是选型偏好问题,而是电源条件与补偿方案之间的组合约束。先确认控制电源从哪来,再回头核对方案是否还成立,可以避免在柜内接线阶段才发现要改型号。
第四步:核对人机界面与柜门开孔尺寸
前三步定的是能力,这一步定的是能不能装、好不好用。
人机界面:JKWD 与 JKWF 为液晶显示器;JKWE 与 JKWH 为大屏幕 LCD 中文液晶显示器。现场需要中文显示、读数项较多时,界面这一项会成为取舍因素。

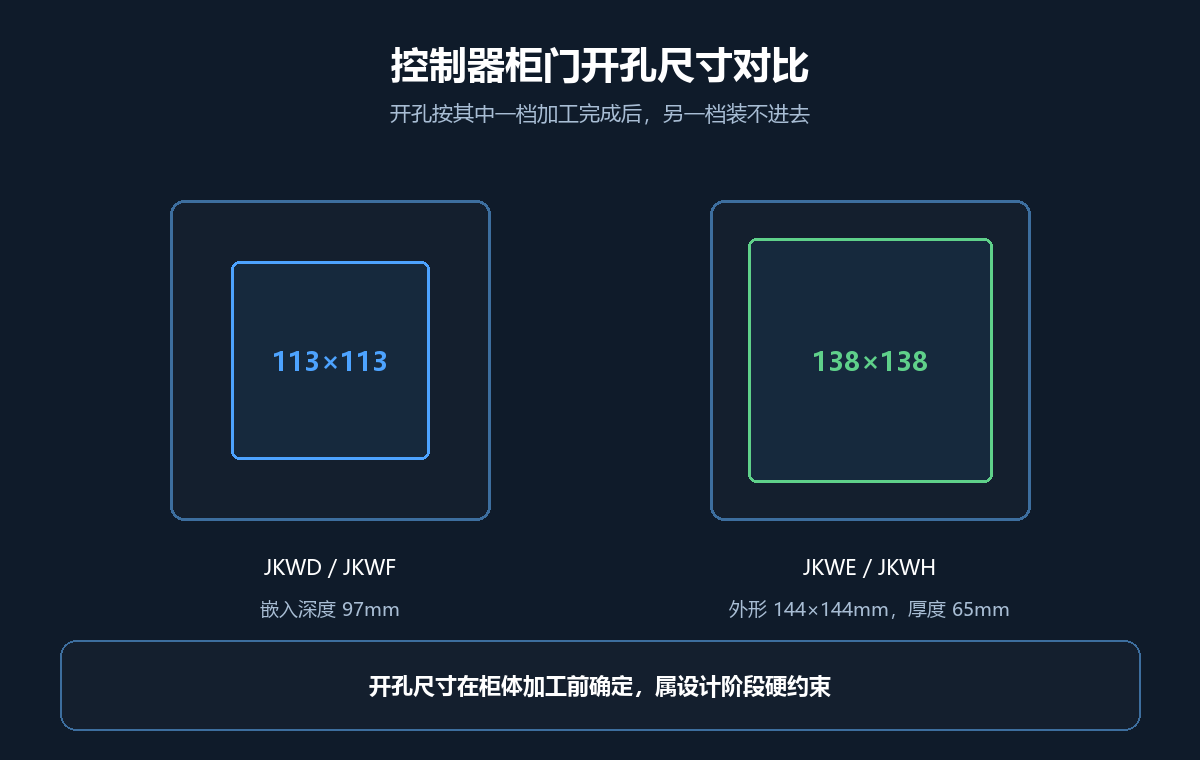

柜门开孔:113×113mm 与 138×138mm 是两档。JKWD/JKWF 的开孔为 113×113mm、嵌入深度 97mm;JKWE/JKWH 的盘面开孔为 138×138mm、外形 144×144mm、厚度 65mm。
开孔尺寸是设计阶段的硬约束:柜门开孔一旦按其中一档加工完成,另一档就装不进去。这一步要在柜体加工前完成,不能留到现场处理。
四、投切方式与投切控制程序怎么理解
公开参数资料里还有两组容易看漏的栏目:投切方式与投切控制程序。
投切方式分为 A 静态与 B 动态两档。 静态投切与动态投切的区别在执行投切动作的器件类型:静态对应接触器一类的机械触点器件,动态对应晶闸管一类的无触点过零投切器件。选哪一档,取决于柜内实际配的是哪类投切器件;具体某一项目的默认档位设置,应以随货资料与项目技术方案为准。
投切控制程序有三类:等容、编码与模糊控制。 三者的差别在分组容量怎么排:等容程序把各组容量做成相同的;编码程序按倍数关系排布(1:2:2、1:2:3、1:2:4:8 等),用较少的组数覆盖较大的容量跨度;模糊控制的判断逻辑更偏连续调节。程序选择要与柜内实际的分组容量对上,分组容量不按程序设定排布时,实际投切效果与设计意图会有偏差。
五、通讯接口与可以读到的数据
通讯接口按系列分两类:
| 系列 | 通讯接口(公开参数资料列明) |
|---|---|
| JKWD / JKWF | RS-485(MODBUS) |
| JKWE / JKWH | RS-485、RS-232 |
这里有一条需要按资料原文处理的边界:公开参数资料对 JKWE 与 JKWH 列出的通讯接口是 RS-485 与 RS-232,未写 MODBUS;能确认的是这两款具备 RS-485 与 RS-232 接口,是否支持 MODBUS 协议不在该资料列明的范围内,不能替它们补上,也不能反过来断定不支持。 需要按 MODBUS 对接上位系统的场合,先把协议要求写进技术条件,由供方在方案阶段逐项确认。
数据方面,控制器界面上可以读到的运行量大致分三类:
电量类:电压、电流、有功功率、无功功率;
质量类:功率因数、电压与电流的总谐波畸变率、频率;
状态类:各分组电容器的投切状态。
分相补偿型号(JKWF、JKWH)可以按 L1/L2/L3 分别读取各相数据——这也是分相补偿能被“看见”的原因:投切按相进行,读数也必须按相给出,否则无法判断哪一相还欠着。

六、取样与接线:两条要在图纸阶段落实的要求
控制器读得准不准,取决于取样回路。
第一条:取样电压与取样电流不能取同一相。 控制器的判断依据来自电压与电流的相位关系,如果两者取自同一相,相位差被固定成零,功率因数读数会失真,投切动作也就跟着失准。
第二条:取样点位置要在图纸上明确。 取样点取在负载侧还是电网侧,决定了控制器判断的是“负载需要多少无功”还是“电网侧还差多少无功”;多台设备并运时,取样点还需要统一,否则各自的判断基准不一致。
这两条与柜体加工、一次接线同期确定最省事;等到调试阶段才发现取样接错,返工量通常比改图纸大得多。
七、适用边界:12 路什么时候够,什么时候要 21 路
把上面的判断收口,边界可以按现场条件分四种情况看:
| 现场条件 | 对应方向 |
|---|---|
| 三相平衡、柜内分组数不多 | JKWD(12 路,三相共补,220V) |
| 三相不平衡、柜内分组数不多 | JKWF(12 路,三相+分相,220V) |
| 三相平衡、分组数多或需预留回路 | JKWE(21 路,三相共补,400V) |
| 三相不平衡、分组数多或需预留回路 | JKWH(21 路,三相+分相,220V) |
边界之外还有两件控制器管不了的事,需要说清楚:
控制器不解决谐波。 它带的谐波测量与保护功能,作用是在电压或电流的总谐波畸变率超出设定值时给出读数与保护动作,属于“看得见、能报警”,不等于把谐波滤掉。谐波治理要由电抗器配置与有源治理设备承担。
控制器不决定补偿容量。 容量按补偿前的功率因数、目标功率因数与有功功率算出,控制器只负责按分组把它投出去。容量方案没算清,换更大型号的控制器没有意义。
常见问题
无功补偿控制器怎么选型号?
按四步顺序定:先定补偿方案(三相共补还是三相补偿加分相补偿),再定控制路数(12 路还是 21 路),然后核对工作电源(220V 还是 400V),最后核对人机界面与柜门开孔尺寸。公开参数资料中支持三相补偿加分相补偿的是 JKWF(12 路)与 JKWH(21 路);工作电源为 400V 的是 JKWE,且为三相共补。
控制器工作电源 220V 和 400V 有区别吗?
有区别,而且会影响型号的可选范围。公开参数资料列出的四个系列里,JKWD、JKWF、JKWH 的工作电源为 220V,JKWE 为 400V。把电源与补偿方案放在一起看:400V 电源对应的机型是三相共补的 JKWE,需要分相补偿时对应的是 220V 电源的 JKWF 与 JKWH。所以工作电源不是独立的一项参数,它和补偿方案之间存在组合约束。
控制器支持分相补偿吗?
支持,但要按型号区分。JKWF(12 路)与 JKWH(21 路)的控制方案为三相补偿加分相补偿;JKWD 与 JKWE 为三相共补。需要分相补偿的场合,型号范围集中在前两者,另外还要同时满足工作电源条件。
控制器带谐波测量和保护功能吗?
带。公开参数资料列出的四个系列在附加功能一栏均为谐波测量及保护功能:控制器可以读取电压与电流的总谐波畸变率,并在超限时给出保护动作。需要分清的是,这项功能的作用是测量与保护,不是谐波治理——它不改变回路的谐波含量。
控制器支持 RS485 远程通讯吗?
支持。公开参数资料中,JKWD 与 JKWF 的接口为 RS-485,协议标注为 MODBUS 标准现场总线;JKWE 与 JKWH 的接口为 RS-485 与 RS-232。四款都具备 RS-485;至于选用哪套协议、读取哪些数据点、通过什么通道上传,需要结合现场网络条件与上位系统要求在方案阶段确认。
控制器和投切开关怎么配合?
控制器输出投切指令,投切开关执行。参数上要核对两处:一是投切方式档位——公开参数资料中控制器的投切方式分 A 静态与 B 动态两档,静态对应接触器一类的机械触点器件,动态对应晶闸管一类的过零投切器件,档位要与柜内实际器件类型对应;二是路数与分组——控制器的路数是可接分组的上限,柜内分组数要和它对上。
总结与下一步
控制器选型的四步可以记成一句话:方案定一半,路数定分组,电源定范围,尺寸定装不装得上。 四步走完,型号基本由现场条件推出来,不需要死记对照表。
下一步的实际动作是先确认三项现场条件——柜内打算分成几组、控制电源从哪来、柜门开孔按哪一档加工——再按四步收敛型号。库克库伯电气(上海)有限公司对外公开的产品参数资料可提供四个系列的基础参数比对,最终柜内配置仍需结合柜体尺寸、投切器件与取样条件,以正式技术方案与合同约定为准。控制器的质保条款不单独设立年限,具体范围与期限按随货资料与合同约定执行。
