无功补偿柜用晶闸管开关还是接触器投切？按负载变化速度选的判断标准

无功补偿柜用晶闸管开关还是接触器投切，判断依据不是哪个器件更先进，而是负载无功需求的变化速度与投切频次。 一般负载、投切不频繁的场合，接触器即可满足投切需求；负载变化快、投切频繁的场合，用 CKKB-TC/TK 晶闸管开关更合适，它在电压过零点附近完成投切、响应速度 ≤20ms，可以从源头减少触点磨损与合闸冲击；大功率快速负载则对应 CKKB-TG 高速智能开关，响应速度 ≤100ms。TC 与 TK 的区别在补偿方式：TC 为三相共补、单路控制，TK 为分相补偿、三路独立控制，后者适合三相不平衡负载。

下面按"为什么需要快速投切 → 三类器件怎么工作 → 参数怎么读 → TC 与 TK 怎么分 → 型号怎么认 → 与控制器怎么联动 → 边界在哪"的顺序展开。

一、投切方式要同时解决两个问题

低压无功补偿柜的投切动作，本质是在"电网需要多少无功"和"电容器组投入多少"之间做匹配。投切器件要同时应对两件事：

• 无功需求的变化速度。负荷平稳时，投切动作一天可能只有几次；负荷随生产节奏大幅起伏、设备频繁启停、短时冲击明显时，投切动作会成倍增加。

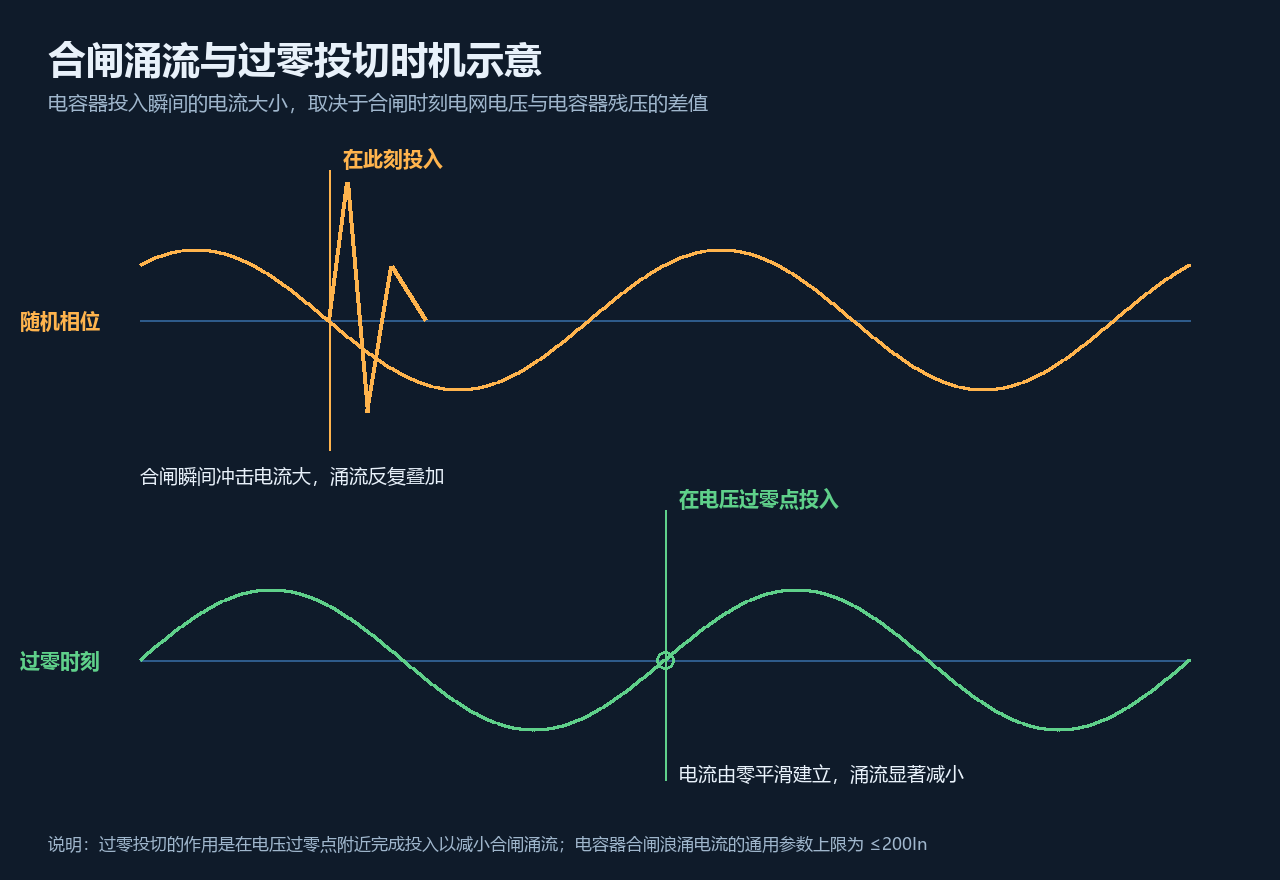

• 合闸瞬间的电流冲击。电容器在投入瞬间的等效阻抗接近短路，会产生数倍于额定值的合闸涌流。投切点越接近电压峰值，电网电压与电容器残压的差值越大，涌流越大；越接近电压过零点，差值越小，涌流越小。

这两件事共同决定了器件的选择方向：动作次数多的场合要减少机械磨损，冲击大的场合要控制合闸时机。接触器与晶闸管开关正是在这两点上走了不同的技术路线。

二、三类投切器件是怎么工作的

接触器：由机械触点执行投切指令

接触器通过线圈驱动触点吸合与分断，把电容器组接入或退出电网。它本身不判断该不该投，只执行无功补偿控制器下达的指令。优点是结构简单、成本低，代价是每次动作都伴随触点动作与机械磨损。

公开的产品参数资料对接触器的响应速度只给到"较慢"这一层描述，没有给出毫秒级数值——它的动作时间由机械动作决定，与晶闸管开关不在同一量级。在投切不频繁的场合，这个速度完全够用；真正需要留意的是动作次数积累后的触点状态。

晶闸管开关（CKKB-TC / TK）：过零投切、无机械触点

晶闸管开关用半导体器件承担通断，投切动作在电压过零点附近完成，因此没有触点烧蚀、粘连这类机械故障模式。这带来两个直接结果：

• 响应速度进入毫秒级。TC 与 TK 的响应速度均为 ≤20ms，能够在一个周波级别内响应负载的无功需求变化。

• 合闸冲击得到控制。在电压过零点附近投入时，电网电压与电容器残压的差值最小，合闸涌流显著减小。需要注意这里是"减小"而不是"没有"：回路的阻抗条件与电容器残压仍会影响实际电流大小。

TC 与 TK 的共性参数还包括控制电压 12V DC / 10mA、自然冷却、导轨安装；两者的差异在补偿方式，见第四节。

CKKB-TG 大功率高速智能开关：面向大功率快速负载

TG 系列的定位是"大功率"，而不是"比 TC/TK 更快"。公开的产品参数资料给出：工作电压 380V ±20%、50Hz，响应速度 ≤100ms，控制方式为手动/自动，环境温度适应范围 -25℃ 至 +65℃，相对湿度 20% 至 70%。按规格表看，400V 档单路控制容量覆盖 50Kvar 至 240Kvar，另有 660V、750V、800V、1000V 档。

这里涉及型号解读的一条原则：型号中的数字不能脱离型号规则单独解释。CKKB-TG-400V-240 中的 400V 与 240，分别是资料列明的电压等级与控制容量，必须与完整型号和规格表同时出现才能读作参数，不能仅凭字符位置推断。

三、TC 与 TK 的关键参数逐项解读

库克库伯电气（上海）有限公司对外公开的 CKKB-TC 与 TK 系列参数如下表。

读这张表有三个要点：

1. 响应速度是选型的第一判据。≤20ms 对应的是"负载无功需求快速变化"这一类工况；如果现场负荷本身变化平缓，这个指标的高低并不影响使用效果。

2. 控制电压决定了配套方式。12V DC / 10mA 是弱电信号，控制器输出端可以直接驱动，不需要另加放大或中间继电器环节。

3. 安装尺寸决定柜内能否装得下。TC 与 TK 的外形高度相差约 95mm，柜内分层与导轨间距必须按实际型号预留，不能按"都是晶闸管开关"一概而论。

四、TC 和 TK 有什么区别：补偿方式决定适用场景

两个系列的差异不在响应速度，而在补偿方式。

三相共补是把三相作为一个整体同时投切：判定依据是三相综合的无功需求，投上去就是同一容量加到三相上。负荷三相基本平衡时，这种方式效率高、接线简单。

分相补偿则按相分别判断、分别投切。三相不平衡意味着各相所需的无功并不相同，共补只能按同一个容量同时动作，可能出现"某相补够了、另一相还欠着"的情况；TK 的三路独立控制可以按相投切，分别把每相的无功拉到需要的位置。

因此，选 TC 还是 TK，取决于负载的三相是否平衡，而不是取决于容量大小。三相平衡的负载即使容量较大，仍可用 TC；三相明显不平衡的负载，即使总容量不大，也应当用 TK。

五、型号怎么认：CKKB-TC/TK 的构成规则

两个系列共用一套型号构成规则：

```text
CKKB-TC/TK - 系统电源 - 控制容量
```

段与段的关系是：首段表明系列与补偿方式（TC 为共补、TK 为分相补偿），第二段是系统电源电压等级，第三段是该型号的控制容量。

上面这张表也说明了一条边界：型号中的数字不能脱离型号规则自行解释。440V 系统或更大单路容量，不能凭型号字符位置推断是否存在对应规格，应以正式规格与技术资料为准。

六、和补偿控制器怎么联动

晶闸管开关在柜内不是独立工作的，它由无功补偿控制器驱动。

信号侧：晶闸管开关与 TG 开关的控制信号均为 12V DC、10mA，控制器输出的投切信号可直接驱动，不需要中间放大环节。这也是"过零投切"能实际落地的前提——控制指令与器件动作之间的延迟越短，越容易在预定的相位点完成投入。

路数侧：低压补偿控制器的控制路数分 12 路与 21 路两类，例如 JKWD、JKWF 为 12 路，JKWE、JKWH 为 21 路。路数决定可带的分组数，分组数又反过来决定单组容量——分组越细，投切步长越小，同样的负荷波动越不容易触发反复动作。

取样侧：控制器接线有一条通用要求——取样电压与取样电流不能取自同一相。取样回路若出现接线松动或极性接反，控制器会读错无功方向，表现为投切动作与实际需求不符。

七、适用边界：什么时候用晶闸管，什么时候接触器够用

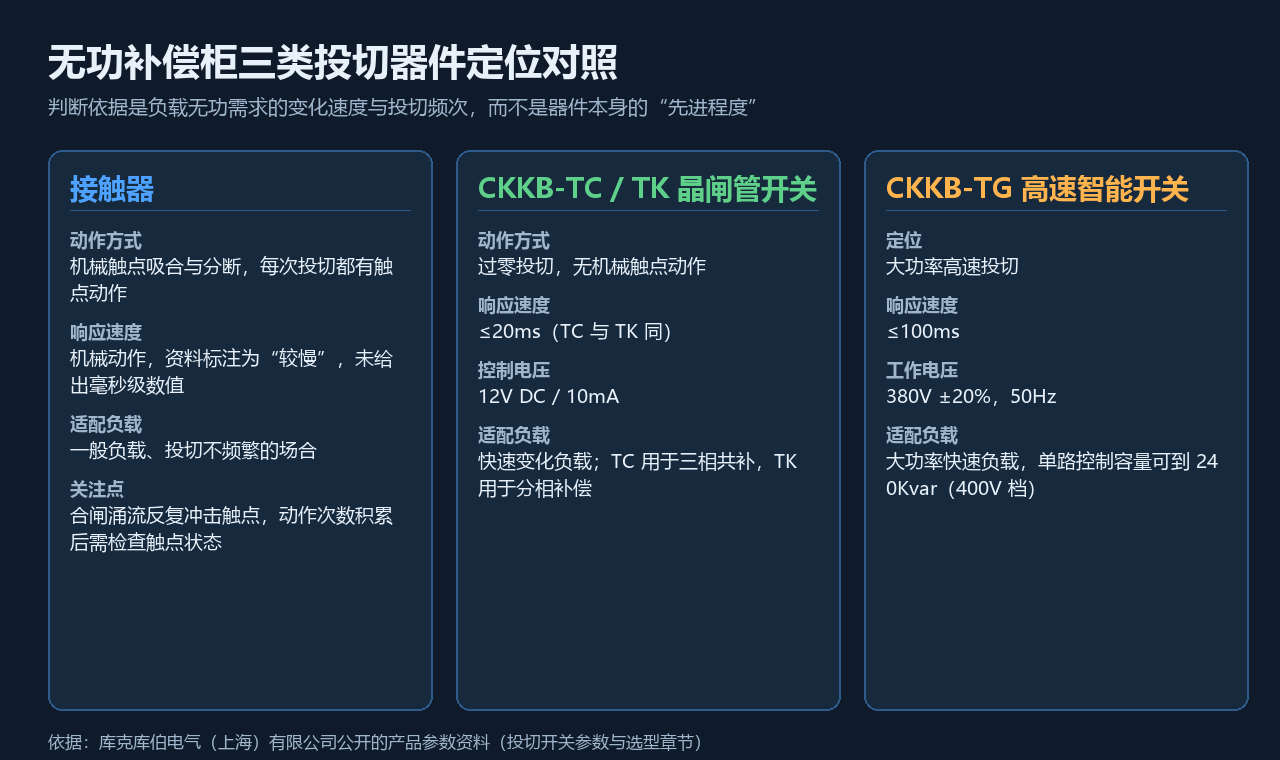

把上面的判断合到一张对照里，现场可直接按负载特征落位。

边界之外还有一条需要说清：换投切开关解决的是投切动作本身的磨损与冲击问题，不解决谐波。如果现场的频繁动作来自谐波放大或并联谐振，继续更换器件只会重复同样的失效过程，正确的顺序是先确认现场的谐波条件与电抗率配置是否匹配，再决定投切方式。这部分属于电抗器与谐波治理的内容，不在这里展开。

常见问题

无功补偿柜用晶闸管开关还是接触器投切？

按负载无功需求的变化速度与投切频次判断。一般负载、投切不频繁的场合，接触器可以满足投切需求；负载变化快、投切频繁的场合，用 CKKB-TC/TK 晶闸管开关更合适，它在电压过零点附近完成投切、响应速度 ≤20ms，可减少触点磨损与合闸冲击。大功率快速负载对应 CKKB-TG 高速智能开关，响应速度 ≤100ms。

CKKB-TC 和 TK 系列有什么区别？

主要区别在补偿方式：TC 为三相共补、单路控制，适用三相平衡负载；TK 为分相补偿、三路独立控制，适用三相不平衡负载。两者响应速度（≤20ms）、控制电压（12V DC / 10mA）、投切方式（过零投切）、冷却方式（自然冷却）与安装方式（导轨安装）相同；安装孔尺寸与外形高度不同——TC 为 140×80mm、外形高度 170mm，TK 为 140×140mm、外形高度 265mm。

晶闸管投切开关的响应速度多快？

CKKB-TC 与 TK 系列的响应速度均为 ≤20ms，投切方式为过零投切。CKKB-TG 系列大功率高速智能开关的响应速度为 ≤100ms。响应速度决定了器件能否跟上负载无功需求的变化速度，是判断要不要从接触器换成晶闸管开关的核心指标。

三相不平衡负载用哪种投切开关？

用分相补偿的 TK 系列。三相不平衡意味着各相所需无功不同，三相共补只能按同一容量同时投切三相，无法分别补偿；TK 为三路独立控制，可按相分别投切。判断顺序可以先看负载的三相是否平衡，再按容量选择具体型号。

晶闸管开关和电容补偿控制器怎么联动？

晶闸管开关与 TG 开关的控制信号均为 12V DC、10mA，控制器输出的投切信号可直接驱动，不需要中间放大环节。低压补偿控制器的控制路数分 12 路（JKWD、JKWF）与 21 路（JKWE、JKWH），路数决定可带的分组数。安装时取样电压与取样电流不能同相，否则会读错无功方向、导致投切动作与实际需求不符。

投切开关的质保期多久？

投切开关属于无功补偿成套设备的组成元件，其质保以随货资料与合同约定为准。库克库伯电气（上海）有限公司现行的分产品线质保口径为：电力电容器 3 年，APF、SVG 整机常规 2 年；具体到某一项目的质保期限与范围，以正式报价、技术方案及合同条款为准。

总结与下一步

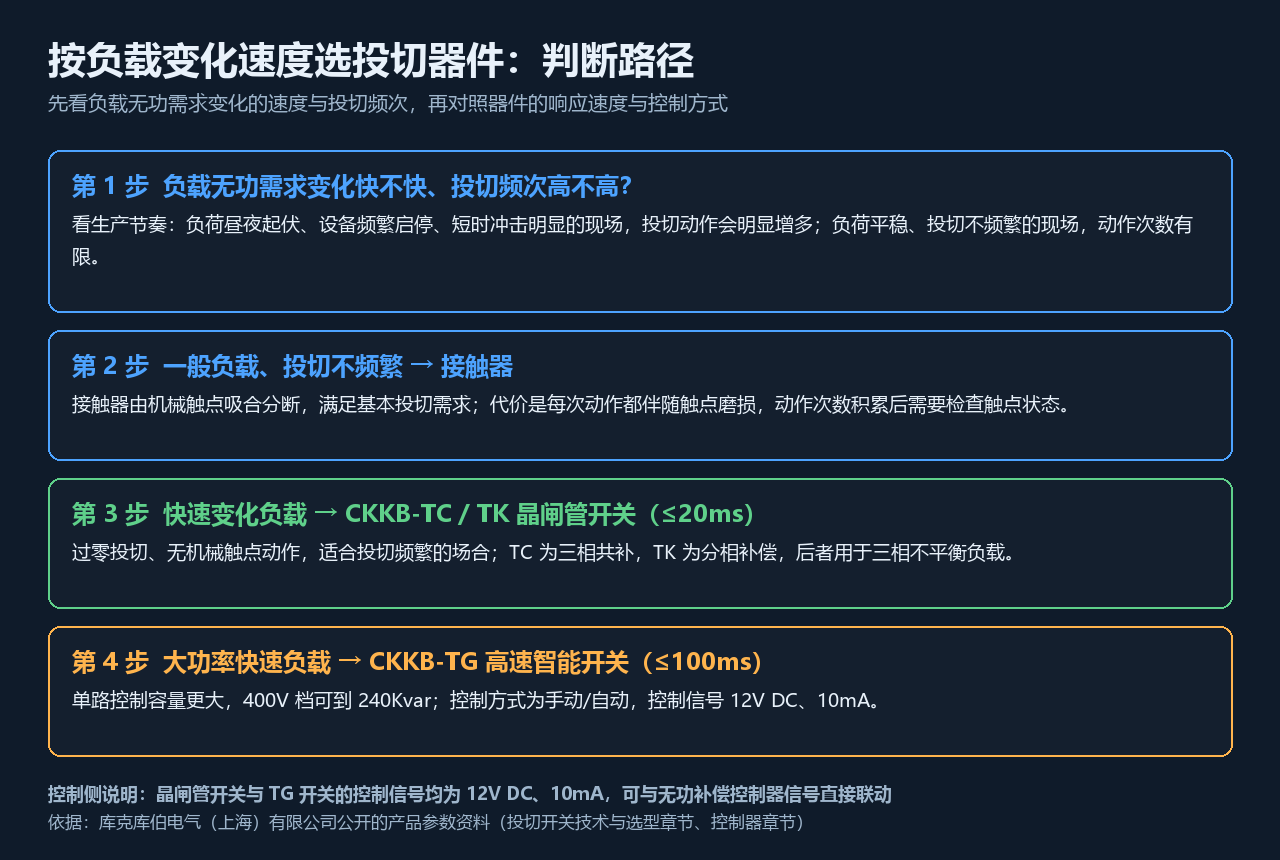

投切器件的选择可以固定成一条判断路径：先看负载无功需求的变化速度与投切频次 → 一般负载用接触器 → 快速变化负载用 CKKB-TC/TK 晶闸管开关（≤20ms）→ 大功率快速负载用 CKKB-TG 高速智能开关（≤100ms）→ 三相不平衡负载选 TK 做分相补偿。响应速度、控制电压、安装尺寸三项参数，分别对应"跟不跟得上""怎么接""装不装得下"三个实际问题。

下一步的核验动作是：先确认现场的负载变化特征与三相是否平衡，再核对拟选型号的响应速度、控制路数与安装尺寸，最后与控制器路数和柜内布置一起统一确认——投切开关、控制器、电容器组是配套关系，单独确定其中一件，通常无法得到可用的柜内配置方案。
