补偿柜频繁投切、接触器老是跳怎么办？原因排查与巡检周期说明

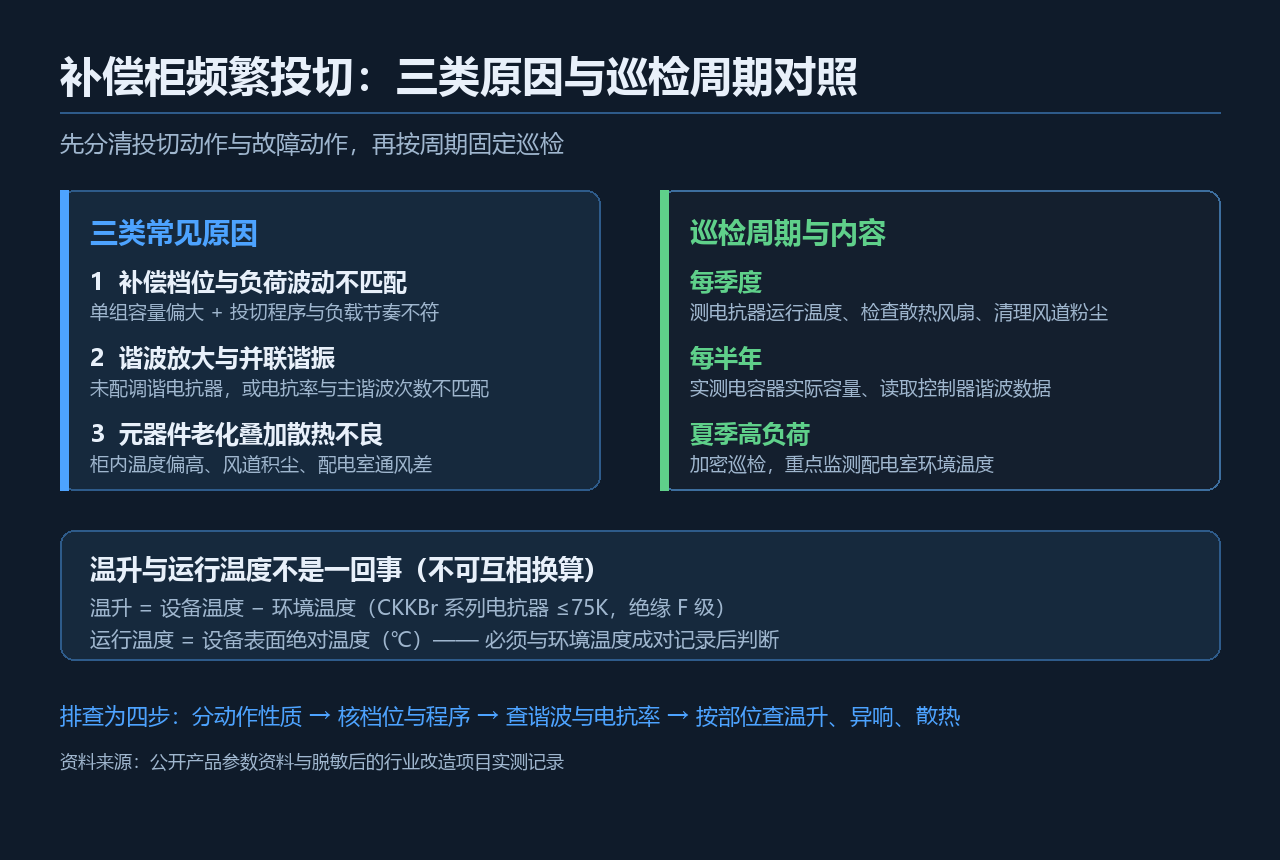

低压无功补偿柜频繁投切、接触器老是跳，多数情况下不是接触器本身坏了，而是补偿回路的工作条件发生了变化。 现场最常见的三类原因是：补偿档位与负荷波动不匹配（单组容量偏大，或投切程序、延时设置与负载变化节奏对不上）、谐波放大与并联谐振（电容未配调谐电抗器裸投，或电抗率与现场主谐波次数不匹配）、以及元器件老化叠加散热不良（柜内温度偏高、风道积尘、配电室通风差）。排查顺序建议固定为四步：先分清是正常投切动作还是故障性动作 → 再核对补偿档位、投切程序与控制器路数 → 用现场谐波数据确认是否发生谐振放大、电抗率是否匹配 → 最后按部位检查温升、异响与散热，并落到固定的巡检周期上。

下面按"分现象、找原因、对参数、定周期"的顺序展开。

一、先分清两种"跳"：正常投切动作和故障性动作

现场说"接触器老是跳"，实际对应两类完全不同的情况，处理方向也不一样。

• 正常投切动作：控制器按无功需求下达投切指令，接触器（或晶闸管开关）反复吸合、分断。表现出来是"动作频繁、动作间隔短、声响密集"，接触器本身并没有坏，是补偿回路的投切节奏出了偏差。

• 故障性动作：回路电流异常（谐波放大、谐振过电流、电容器击穿短路、接线松动）触发断路器或热继电器保护动作，或接触器触点烧蚀后吸合不可靠。表现出来是"重新合上仍然会跳""伴随异味或明显温升"。

两者区分起来并不复杂：先看补偿控制器的投切记录与报警信息。如果控制器显示电容投切状态在数分钟内反复变化，属于投切节奏问题，重点查档位与程序；如果断路器先于控制器动作，且投切状态与电流异常同时出现，则先按回路故障排查，不要反复手动合闸。

二、频繁投切最常见的原因：补偿档位与负荷波动不匹配

在四类常见原因里，"档位偏大"出现的频率最高，也最容易被忽略，因为它看起来像是"补偿做得很足"。

• 单组（单档）补偿容量偏大。负荷随生产节奏大幅起伏时，大档位补偿会反复出现"投上就过补、切掉就欠补"的摆动，控制器只能不停地投、切。公开案例中记录了同一现象：某造纸企业原有补偿柜"单路补偿容量过大"，叠加昼夜生产、纸卷更换、设备检修带来的负荷起伏，出现"补偿装置频繁投切"；华东某大型水泥企业则是"原有补偿档位容量偏大"，叠加磨机、辊压机启停的冲击负荷，控制器频繁投切电容。

• 投切程序与延时设置与实际负载节奏不匹配。低压补偿控制器的投切控制程序分为等容、编码（1:2:2、1:2:3、1:2:4:8 等）与模糊控制几类，对应的投切步长与延时不同。投切延时设置偏短时，负载的短时波动会被当成稳定需求，导致无谓动作。

• 控制器分组数偏少。12 路控制器（如 CKKBJK 系列的 JKWD、JKWF）与 21 路控制器（JKWE、JKWH）可带的分组数不同。分组数偏少时，单组容量必然偏大，同样的负荷波动更容易触发反复投切。

• 取样回路接线或取样点位置不当。低压补偿控制器的取样电压与取样电流不能同相；取样点位置不合适时，控制器读到的功率因数会失真，出现"实际不需要补偿却在投、需要补偿时又切掉"的误动作。

三、谐波放大与并联谐振：为什么投上去反而更糟

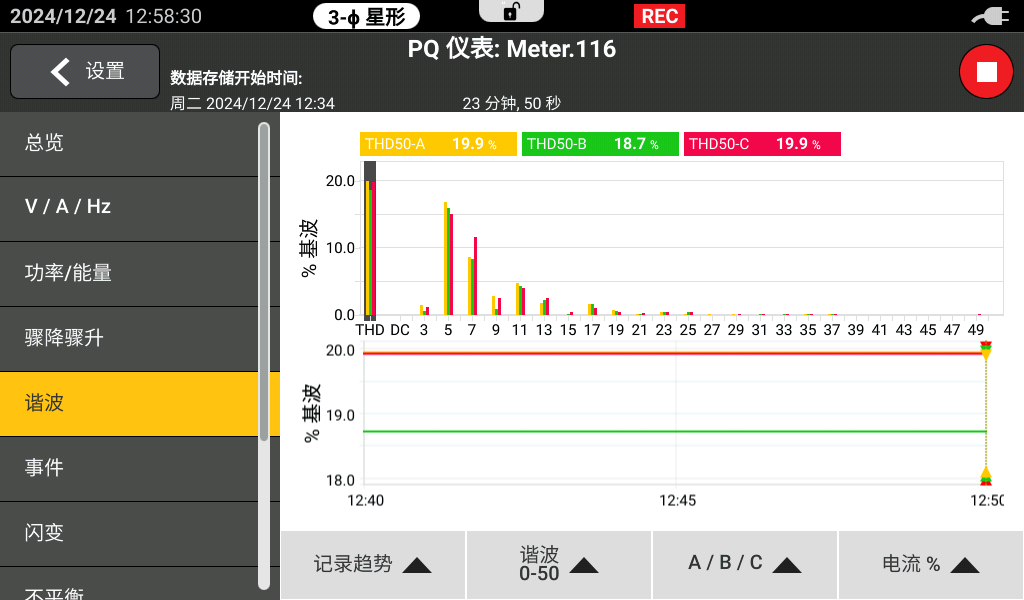

在谐波偏重的现场，频繁投切与过电流经常同时出现，因为两者往往来自同一条回路问题。

普通补偿电容器如果不配调谐电抗器直接投入，电容器与系统阻抗在谐波频率附近可能形成并联谐振，谐波电流被放大后同时冲击电容器和投切开关——这是现场"投上去反而动作更频繁、更容易跳"的常见原因。

即使配了电抗器，也存在匹配问题。库克库伯电气（上海）有限公司公开的产品参数资料中，CKKBr 系列滤波电抗器的电抗率与调谐频率有明确对应关系：

如果现场以 3 次谐波为主却配了 7% 电抗率，抑制效果不足，谐波电流仍会大量流经补偿回路，电容器与电抗器持续过载，投切开关的动作次数也会随之增加。

这里有一个需要说清的边界：调谐电抗器的作用是抑制谐波放大、避免回路与电网形成并联谐振，并不是主动滤波。当现场谐波畸变率明显偏高、或高次谐波占比大时，需要评估有源治理设备参与，不能指望通过加大电抗率来解决。

另外，电容器投入瞬间存在合闸涌流，公开通用参数给出的浪涌电流上限为 ≤200In。涌流反复冲击接触器触点，会加快触点烧蚀——这也是"动作频繁"与"触点损坏"常常互为因果的原因。

四、接触器老是跳：控制器、投切开关与取样回路三处常见问题

按部位拆开看，投切动作异常通常集中在三处。

第一处：投切开关与负载是否匹配。 低压补偿柜的投切方式主要有接触器和晶闸管快速投切开关两类。负载变化快、投切频繁的场合，接触器每次动作都伴随涌流与触点磨损，动作次数积累后容易出现吸合不良或触点粘连。公开的投切开关参数对照如下：

CKKB-TC/TK 系列的控制电压为 12V DC（10mA），可与控制器信号直接联动；其中 TC 为单路控制（三相共补），TK 为三路独立控制（分相补偿）。当负载变化频率明显偏高时，把接触器换成晶闸管开关，可以从源头减少触点磨损。

第二处：控制器本身的保护与投切程序。 低压补偿控制器带谐波测量及保护功能，当电压总谐波畸变率或电流总谐波畸变率超过内部设定值时，会触发保护并调整投切动作。这类动作说明回路的谐波条件已经偏离正常范围，不能只靠关掉保护或加大延时来消除。

第三处：取样回路与接线。 取样电压与取样电流不能同相，互感器或取样线的接线松动、极性接反，都会让控制器误判无功方向，表现为"来回乱投"。

五、柜内温度高、异响大，按部位判断

温度和异响都是"结果"，判断前要先分清口径。

温度要区分两个量：温升是设备温度高出环境温度的部分（CKKBr 系列电抗器的温升要求为 ≤75K，绝缘等级 F 级），运行温度是设备表面的绝对温度。脱离了配电室环境温度，单看一个表面温度数字无法判断是否超标——同样 75K 温升，环境 35℃ 与 25℃ 对应的表面温度上限并不相同。

异响则要分部位听：

• 电抗器：本身存在正常电磁噪音，公开参数给出的噪音上限为 ≤50dB。判断依据是"相比投运初期是否明显变大"以及"是否伴随温升异常"。改造前案例中，某造纸企业的电抗器记录为"长期过载发热、绝缘表层高温变色、运行伴随持续刺耳啸叫"，同一柜内电容器最高运行温度达 138℃；华东某大型水泥企业的旧电抗器同样是"长期过载发热、运行异响严重、绝缘外皮高温变色"，红外实测电容器端子温度 78.8℃。

• 接触器或投切开关：吸合、分断瞬间的"嗒"声属于正常动作；如果动作声变得密集、沉闷，或伴随持续嗡鸣，说明动作次数过高或触点状态异常。

• 散热风扇：电机轴承磨损或叶片积尘会造成周期性摩擦声，同时散热能力下降，柜内温度随之抬升。

六、按部位排查：从外观到参数再到环境

把上面几节的判断合成一张排查表，现场可以按顺序逐项过一遍。

其中第 3 项的"电容器鼓包、漏液、击穿"是另一条独立的排查线，涉及元器件本体的选型与更换判断，这里只作为排查顺序中的一环列出，不展开。

七、巡检周期与维护要点

公开案例给出的运维建议可以直接照用，重点是"周期固定、记录齐全"。

需要强调的是，巡检要记录"环境温度 + 设备温度"这一对数据，只记其中一个都无法换算温升，也就无法判断是否超标。

八、哪些情况需要专业人员或厂家介入

把可以自己做的、必须交给专业人员的、以及应该联系厂家的分开，处置起来才安全。

• 可以自行完成：外观巡检、温度记录、清理风道积尘、检查风扇运转与接线紧固。

• 必须由专业人员处理：柜内带电部位的检查与拆装、控制器参数调整、互感器与取样回路改动。涉及带电拆修的操作不得自行进行，应以设备手册和专业人员判断为准。

• 建议联系厂家：温升逼近或超过允许上限、绝缘外皮明显变色、异响突然加剧、投切动作无法通过调整参数稳定下来。这类情况通常说明储能元件已经长期过载，需要同时核查谐波条件与电抗率配置，单换一件往往不能解决问题。

库克库伯电气（上海）有限公司作为低压无功补偿成套设备的供应方，对已投运的补偿柜可提供现场电能质量检测与故障原因分析支持；属于质保期内的，按分产品线的质保口径处理——电力电容器质保 3 年、APF/SVG 整机常规质保 2 年，质保期内提供免费维修换件与技术支持，具体条款以正式报价、技术方案及合同为准。

常见问题（FAQ）

补偿柜频繁投切是什么原因？

最直接的原因是补偿档位与负荷波动不匹配：单组补偿容量偏大，负载起伏时反复出现欠补偿与过补偿，控制器只能反复投切。其次是投切程序与延时设置不合理、控制器分组数偏少、取样回路接线或取样点位置不当。如果同时伴随过电流或保护动作，还要排查谐波放大与并联谐振。

接触器老是跳就一定是接触器坏了吗？

不一定。接触器反复吸合、分断本身不构成故障，它只是执行控制器的指令，真正要查的是指令为什么这么频繁。只有触点烧蚀、吸合不可靠或触点粘连，才属于接触器本体的故障，可以通过动作次数、触点外观和吸合声来判断。

补偿柜柜内温度多高算异常？

要区分温升与运行温度：温升是设备温度高出环境温度的部分，CKKBr 系列电抗器的温升要求为 ≤75K；运行温度是表面绝对温度，需要结合配电室环境温度换算后再对照。同一台设备在环境 35℃ 与 25℃ 下对应的表面温度上限并不相同，所以巡检记录里环境温度与设备温度应同时记录。超过上限要查，未超但相比投运初期明显抬升，也建议进一步排查。

补偿柜多久巡检一次，要检查哪些项目？

公开案例给出的运维建议是：每季度检测电抗器运行温度、检查柜体散热风扇并清理风道积尘；每半年实测电容器实际容量、观察控制器谐波数据；夏季高温高负荷生产时段加密巡检，重点监测配电室环境温度；新增变频类负载投产前复测整体谐波含量。

补偿柜异响大怎么判断是哪个部位？

按部位分辨：电抗器是低频电磁嗡鸣，判断看"是否比投运初期明显变大"和"是否伴随温升异常"；接触器或投切开关是吸合分断的"嗒"声，变密变沉重说明动作次数过高；散热风扇是周期性摩擦声，通常伴随散热能力下降。先分部位确认来源，再对照参数与巡检数据判断是否需要处理。

总结与下一步

补偿柜频繁投切与接触器频繁动作，本质是"回路条件变化"在投切动作上的外化表现。排查顺序可以固定为四步：先分清正常投切动作与故障性动作 → 核对补偿档位、投切程序与控制器路数 → 用现场谐波数据确认是否谐振放大、电抗率是否匹配 → 按部位检查温升、异响与散热，并落到季度与半年巡检周期上。

需要补充的是，投切频繁只是症状，谐波条件与无功需求才是原因。一次现场电能质量检测可以同时回答功率因数水平、主谐波次数与主要谐波电流三个问题，直接决定投切方式、电抗率与补偿分组的配置方向。
