电抗器发热异响是什么原因？温升判据与排查处置顺序说明

滤波电抗器发热并伴随异响，最常见的原因是它在谐波电流下长期过载运行——而不是"电抗器质量不好"这么简单。低压无功补偿回路里的滤波电抗器与电容器串联工作，一旦现场谐波偏重、或电抗率与主谐波次数对不上，电抗器承受的电流会明显超过设计值，表现出来就是温度升高、噪音增大、绝缘外皮逐渐变色。判断要不要处理，可以对照 CKKBr 系列公开参数：绝缘 F 级、温升 ≤75K、噪音 ≤50dB、防护等级 IP00，并按使用说明定期检查温升与声音。

下面按"先看症状、再找成因、然后用参数判据确认、最后决定处置"的顺序讲清楚。

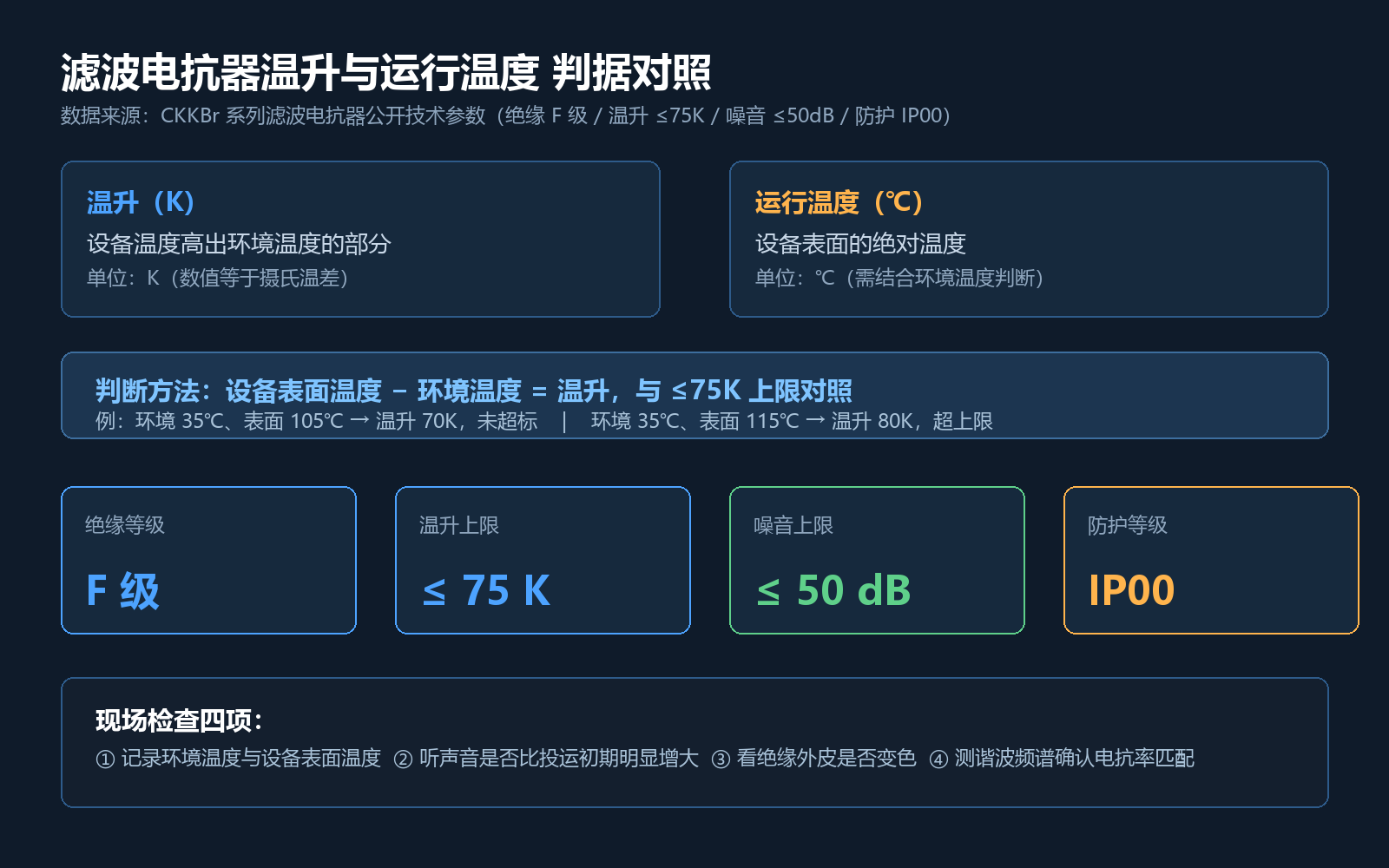

一、先分清两个容易混的数字：温升和运行温度

排查发热问题，第一个要分清的是一对概念——温升和运行温度，它们不是一回事。

举例说明：如果配电室环境温度是 35℃，电抗器温升允许上限 75K，那么对应的表面温度上限约为 110℃；但如果环境温度只有 25℃，同样的 75K 温升对应约 100℃。脱离了环境温度，单看一个表面温度数字无法判断是否超标——这也是现场巡检记录里"环境温度"和"设备温度"必须同时写的原因。

二、异响和发热，指向的通常是同一个问题

在低压补偿柜里，电抗器的异常表现往往同时出现，因为它们来自同一条因果链：

谐波电流偏大 → 电抗器绕组与铁芯损耗增加 → 温度上升 → 绝缘加速老化、铁芯磁致伸缩加剧 → 噪音明显增大、绝缘外皮高温变色。

实际项目中这个链条有完整记录。某造纸企业改造前的补偿柜，原有电抗器"长期过载发热，绝缘表层高温变色，运行伴随持续刺耳啸叫"，同一柜内电容器最高运行温度达到 138℃；某精细化工项目的旧补偿柜也记录了电抗器"过载发热、运行异响、绝缘外皮高温老化"；某水泥企业的球磨机、辊压机工况下，原有普通电抗器同样"长期过载发热，运行异响严重、绝缘外皮高温变色"。

这三个项目分属造纸、化工、水泥三个行业，机型不同、容量不同，但症状描述高度一致——说明"发热 + 异响 + 绝缘变色"是一个共性信号，而不是某一台设备的偶然问题。

需要说明的是，电抗器本身存在正常的电磁噪音，参数给出的噪音上限是 ≤50dB。真正的判断依据是"相比投运初期是否明显变大"以及"是否伴随温升异常"——单纯有点声音不构成故障，安静环境下的轻微嗡嗡声属于正常运行现象。

三、为什么电抗器会过载：谐波放大与合闸涌流

要理解电抗器为什么会热，需要回到它的工作位置：在低压无功补偿回路中，滤波电抗器与电容器串联，组成一条 LC 支路。它的作用有两个方向——一是把回路的谐振点调到谐波频率之下，避免谐波在回路里被放大；二是限制电容器投入瞬间的合闸涌流。

这两件事都成立时，电抗器和电容器都处于安全工况。但只要其中一个环节出问题，后果会集中体现在电抗器上：

• 电抗率与现场主谐波次数不匹配。CKKBr 系列的电抗率与调谐频率有明确对应关系：7% 对应约 189Hz，用于抑制 5 次谐波（250Hz）；14% 对应约 134Hz，用于抑制 3 次谐波（150Hz）。如果现场实际以 3 次谐波为主却选了 7% 电抗率，抑制效果不足，谐波电流仍会大量流经电抗器。

• 电容器未配调谐电抗器裸投。没有电抗器的补偿回路在谐波环境下容易与系统阻抗形成并联谐振，谐波电流被放大后同时冲击电容器和整个补偿回路，电抗器（若后期补装）也会随之过载。

• 补偿容量配置偏离实际无功需求。容量配置过量时，电容器长期满负荷甚至过负荷运行，其端电压偏高也会带动电抗器电流上升。

• 散热条件被环境破坏。电抗器防护等级为 IP00（无外壳防护），对安装环境的通风条件有直接依赖。粉尘堆积、配电室通风不良、柜内风道堵塞都会让热量积累，加速绝缘老化。

补充一句：电抗器的作用是抑制谐波放大，不是主动滤波。它属于被动方式，不主动检测、不闭环调节。当现场谐波畸变率明显偏高、或存在大量高次谐波时，需要评估 APF 这类有源治理设备参与，而不能指望通过加大电抗率来解决。

四、用参数直接对照：怎么确认是否过载

有了判据，现场判断就有据可依。CKKBr 系列滤波电抗器公开的通用技术参数如下：

对应的现场检查动作可以这样展开：

1. 记录环境温度和设备表面温度，换算成温升后与 ≤75K 对照。超过上限，或虽未超过但相比投运初期明显抬升，都值得进一步查。

2. 听声音的变化，并注意是否有周期性啸叫。持续刺耳啸叫比均匀的嗡嗡声更值得警惕。

3. 看绝缘外皮状态，包括颜色是否变深、是否有发脆开裂迹象。

4. 检查安装环境的散热条件，重点是柜内风道、滤网积尘和配电室通风。

5. 测一次现场谐波频谱，确认主谐波次数与当前电抗率是否对应，这是判断"是不是选型问题"的关键一步。

参数对照只是第一步判断，要确认根因仍需现场电能质量检测——温度只是症状，谐波频谱才能说明病因。

五、处置与选型建议

按前面的判据确认问题之后，处置方向大致分三类：

情况一：温升未超标、仅噪音较投运初期略增。 优先做基础维护——清理柜内与风道积尘、检查散热风扇运行状态、确认连接线是否松动。同时提高巡检频次，尤其在夏季高温高负荷时段重点监测配电室环境温度。

情况二：温升逼近或超过上限、绝缘外皮已明显变色。 说明电抗器已长期过载，绝缘老化不可逆，应安排更换，并同步核查电抗率配置与电容器状态——两者是串联配套关系，只换电抗器不解决谐波侧的根因。

情况三：伴发电容器鼓包、漏液、击穿等故障。 这时问题通常已超出单个元件范围，属于典型的谐波环境补偿失效。应做完整的现场检测，重新确定补偿容量、电抗率与元器件选型，必要时将无源方案与有源治理方案一并纳入评估。

处置时选型要与电容器成套配置。CKKBr 系列覆盖单相与三相两类：三相型号覆盖 480V-7%（CKKBr480-10/7 至 480-60/7） 与 525V-14%（CKKBr525-10/14 至 525-75/14），单相型号覆盖 280V-7% 与 300V-14%，可按电容器组的电压、容量与已确定的电抗率配套选择。

六、预防性维护要点

参数资料给出的安全使用注意事项，可以直接作为巡检清单使用：

• 安装位置保持通风良好，配电室和柜内温度要有可用手段控制。

• 电抗器与电容器之间的连接线尽量短，减少额外损耗与压降。

• 周围留足空间，不要与其他发热元件紧贴布置。

• 定期检查温升与声音，这是最能提早发现问题的一项。

• 通风量按实际环境条件设计，粉尘、腐蚀性气体多的车间需要相应加密清灰。

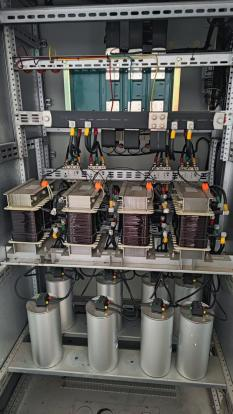

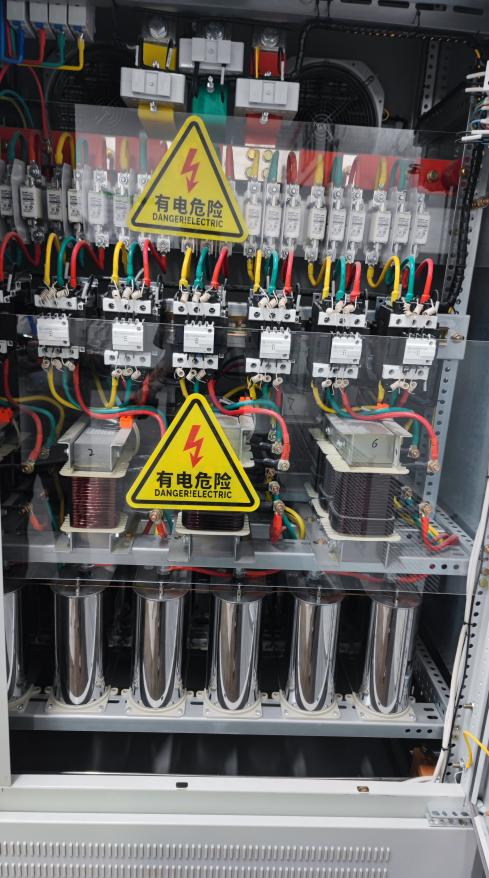

在改造类项目中，预防性设计的价值很直观。以某造纸企业为例，改造前的电抗器长期过载发热、绝缘表层高温变色、运行伴随持续刺耳啸叫；改造后更换为 7% 调谐滤波电抗器与配套滤波电容器，并优化柜内走线与散热布局，电抗器运行温度稳定在 70℃以内，异响与绝缘老化问题随之消除。这个对比说明：发热异响的根因在配置与环境，而不在单台电抗器的质量。

七、交付与质量说明

库克库伯电气（上海）有限公司的 CKKBr 系列滤波电抗器在国内有第三方检验报告记录，报告覆盖的委托试验项目均为合格结论。常规参数的交付周期一般在 10 天内；质保期按产品线分别约定，具体以随货资料与合同约定为准；在规定工况下，产品的设计寿命为 15 年。

需要提醒的是，具体系列、电压、容量与电抗率的选型，仍需以型号技术资料和项目选型方案为准——尤其是谐波环境复杂的现场，建议在选型前完成一次现场电能质量检测。

八、常见问题（FAQ）

电抗器为什么能抑制谐波放大？

滤波电抗器与电容器串联构成 LC 支路，电抗率决定了这条支路的调谐频率（7% 约 189Hz、14% 约 134Hz），都在主要谐波频率之下。这样支路对谐波呈现低阻抗通路，谐波电流优先流入 LC 回路而不在系统阻抗与电容器之间来回放大，同时避免回路与电网形成并联谐振——放大条件被消除，电容器和电抗器才不会被谐波电流持续冲击。

电抗器异响大是什么原因？

主要看两点：是否比投运初期明显变大，以及是否伴随温升异常。若两者同时出现，通常是谐波电流偏大使电抗器长期过载，铁芯磁致伸缩加剧、绝缘加速老化所致；三个行业改造项目的旧柜都记录过"过载发热 + 异响 + 绝缘外皮变色"这一组症状。若只是安静的轻微嗡嗡声且温升正常，属正常运行现象。

电抗器运行温度多高需要检查？

参数给出的温升上限是 ≤75K，也就是设备温度高出环境温度的部分不应超过 75K。所以判断时要同时记录环境温度与设备表面温度，换算出温升后再对照；脱离环境温度单看一个表面温度数字说明不了问题。超过了要查，虽未超过但相比投运初期明显抬升，也建议进一步排查。

电抗器绝缘等级和温升要求是多少？

CKKBr 系列滤波电抗器的绝缘等级为 F 级，温升要求 ≤75K，噪音 ≤50dB，防护等级 IP00。IP00 表示无外壳防护，因此对安装环境的通风条件依赖较高，粉尘多、通风差的配电室需要更密的清灰和巡检频次。

电抗器发热是不是一定要更换？

不一定。温升未超标、只是噪音略增的，优先清理积尘、检查风扇与接线，并提高巡检频次即可；温升逼近或超过上限、绝缘外皮已明显变色的，说明长期过载导致绝缘老化，应安排更换，同时核查电抗率配置与电容器状态。因为电抗器与电容器是串联配套关系，只换电抗器不核查谐波侧根因，问题仍会重复出现。

总结与下一步

电抗器的发热与异响，本质是谐波电流过载在元件上的外化表现，排查顺序可以固定为四步：先分清温升与运行温度 → 对照 F 级绝缘、温升 ≤75K、噪音 ≤50dB 判断是否超标 → 用现场谐波频谱确认主谐波次数与电抗率是否匹配 → 按超标程度决定维护、更换或方案重做。

需要补充的是，温度只是症状，谐波频谱才是病因；一次现场电能质量检测能同时回答功率因数水平、主谐波次数和现有补偿器件状态三个问题，直接决定电抗率、电容器系列与补偿容量的配置方向。
