怎么知道工厂的谐波电流有多大、需要多大 APF？检测到选型的五步方法

要知道工厂需要多大 APF，只有一条可靠路径：先用电能质量检测拿到实测谐波电流，再按电流等级匹配设备。没有实测数据时，任何"按变压器容量估一个数"的做法都只能算初判，不能作为选型依据。

本文围绕现场检测这条主线展开：检测前备齐哪些输入、检测怎么组织、检测报告怎么读、检测没安排时怎么初判、以及怎么把测出的电流匹配到设备等级，每一步都给出可执行的做法和判断边界。

检测前要备齐哪几类输入信息

APF 的容量不是从设备侧推出来的，而是从配电侧的负载特性推出来的。动手之前，先把下面五类信息收集齐。

其中负载类型最关键。它决定了谐波的主要次数分布，也决定后面是按 5 次为主处理，还是需要兼顾 3 次、偶次等其他分量。

现场谐波检测怎么组织：测点、时段与数据项

谐波电流必须实测。手册参数、同类项目经验、变压器容量换算，都替代不了现场数据。

现场检测通常按以下方式组织：

1. 确定测点位置。一般选在变压器低压侧总进线、主要非线性负载馈线出线，必要时两处同时测，用于判断谐波是就地产生还是从母线倒送。

2. 选择检测时段。谐波畸变率随负载率变化明显，应在代表性工况下测，例如生产满负荷时段、以及负载切换频繁的时段。

3. 采集数据项。至少包含三相电流总谐波畸变率、各次谐波电流含有率、三相电压总谐波畸变率、功率因数、三相不平衡度，并记录主要谐波次数的分布。

4. 记录工况背景。同步记录当时的生产状态、主要负载投运情况，便于后续判断数据是否具备代表性。

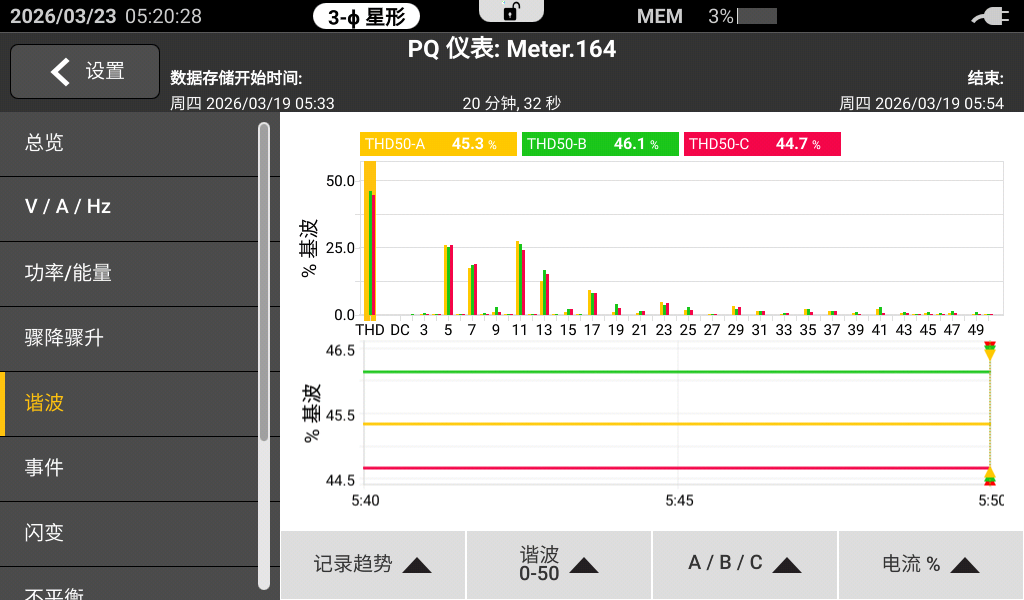

检测完成后，拿到的主要是三类数据：电流总谐波畸变率（THDi）、各次谐波电流分量、以及对应工况下的基波电流。这三类数据共同决定 APF 的容量和补偿策略，缺一项都可能导致选型偏差。

需要说明的是，检测数据的用途不止选型。它同时是判断治理必要性的依据——如果畸变率本身不高、负载变化平缓，可能先做基础无功补偿就能满足需求；只有在谐波分量确实需要主动滤除时，APF 才是合适的选择。

拿到检测报告后怎么读数据、换算到电流

拿到数据后，从电压和电流两个维度分别判断。

先看电流侧。 谐波电流是选 APF 容量的直接依据。需要关注的是各次谐波电流的有效值，而不只是百分比。实际处理中，应把主要谐波次数（通常是 5 次、7 次、11 次、13 次）的电流分量与目标治理后的限值比对，算出需要补偿的电流量。

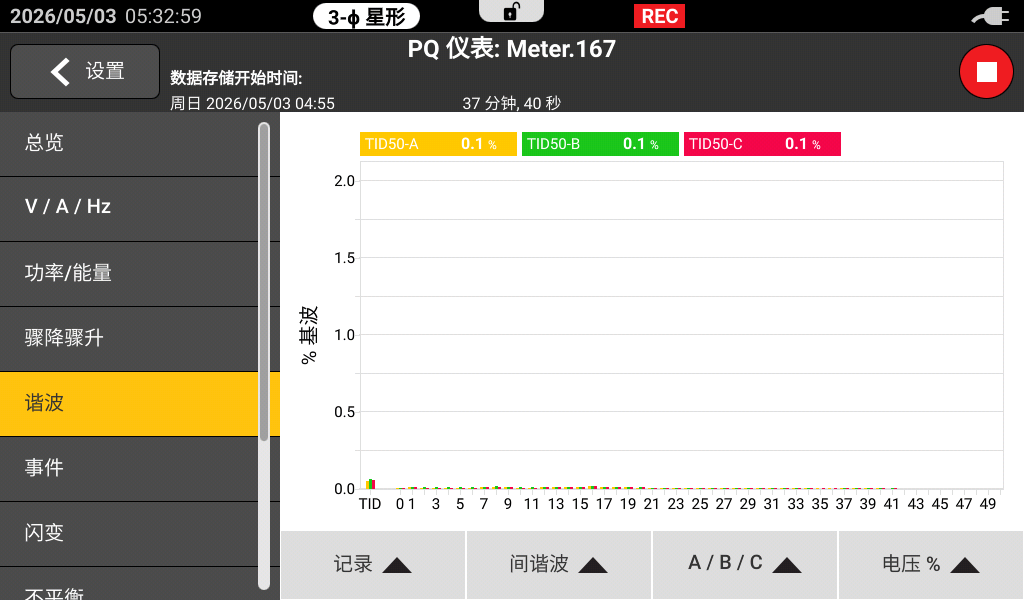

再看电压侧。 电压总谐波畸变率反映谐波对电网电压的污染程度，也用于确认母线上是否存在谐波放大或谐振风险。这部分数据同时决定是否需要与电容电抗回路做协调。

同时确认采样与互感器条件。 这一点在改造项目中尤其容易出问题。库克库伯 APF 的电流采样支持两种互感器安装位置：单台设备运行时，互感器可装在电网侧，也可装在负载侧；多台设备并联运行时，统一装在负载侧。改造现场往往受柜体空间和线缆走向限制，采样位置能不能落地会直接影响施工量。

配套电流互感器精度为 0.2 级，比差控制在 ±0.2% 以内；互感器变比范围 10:5 至 50000:5（一次侧最大 50000A，二次侧 5A，1A 可选），车间总柜、厂房进线这类大电流测点可以直接接入，不用另配互感器变换装置。具体配置以型号技术资料和项目选型方案为准。

检测还没安排时怎么初判

如果检测还没安排，可以先做初判，但要清楚初判只能收敛范围，不能定规格。

第一层参考是行业经验值。 不同行业的非线性负载构成不同，谐波电流畸变率的常见区间也不同。下面这组数值来自行业经验整理，仅作初判参考，不代表现场实测结论。

第二层参考是按变压器容量查档。 在负载构成清晰的工业场景中，变压器容量与所需补偿电流之间存在工程上的对应关系，可以作为初选的中转。

单相负载较多的场景包括商业中心、办公大楼、酒店、医院、数据中心、剧场等；三相负载较多的场景包括化工、液晶、通信、纺织、造纸、印刷、烟草、汽车、港口等工业场合。

使用这两层参考时必须注意边界。行业经验值和查档值都是初选口径，实际容量必须以现场实测谐波电流为准。当负载构成复杂、或现场还存在三相不平衡、无功不足等问题时，单靠查档得到的数值偏差会比较大。

库克库伯电气（上海）有限公司在选型支持中提供现场谐波检测与数据判读服务，可结合实测结果给出电流等级与并机配置方向。

把测出的谐波电流匹配到设备等级

有了需要补偿的谐波电流量之后，进入等级匹配。

补偿电流等级。 APF 的容量以补偿电流表征，常见等级包括 10A、75A、100A、120A、150A 等，具体以型号配置为准。选型时把前面算出的需要补偿的谐波电流量，匹配到不小于该值的等级，并留出必要的余量。

电压等级。 APF 可覆盖 400V、450V-480V、540V-690V、720V-850V 等电压等级。选型时先确认现场系统电压与接线方式，再匹配对应电压等级的机型。这一步的顺序不能反——先定电压等级，再在对应电压等级内选电流档位。

并机扩容。 当单台模块的电流等级不能满足需求时，可以采用多台模块并联。APF 支持最多 15 台模块并联运行，容量随项目需求扩展；机架式安装的最大并机容量为 2250A。采用并机方式的好处是容量可以平滑扩容——先按当前负载上够用的模块，负载增加后再追加，不需要更换柜体。

每个模块面板自带急停按键，按下后立即停止输出，用于检修或异常时就地停机，减少跑到柜前找总闸的时间。该配置属就地操作安全配置，不替代系统级断电与检修安全规程。

机组主要技术指标。 作为选型复核的参照，APF 采用三电平 NPC 拓扑，可动态滤除 3~49 次全频段谐波（3~25 次为标准配置范围，3~49 次为选配），响应时间小于 10ms，开关频率 20kHz，总谐波补偿率大于 90%，整机效率不低于 97%。具体参数以型号技术资料为准。

检测驱动的选型要避开哪四个误区

误区一：按变压器容量直接定 APF 容量。 查档表只是初选中转，变压器容量相同、负载构成不同的两个车间，实际谐波电流可能差一倍以上。

误区二：用限值反推容量。 治理目标值不等于需要补偿的电流量。需要补偿多少，取决于当前实测畸变率与目标值之间的差值，以及各次谐波分量的实际大小。

误区三：忽略采样位置与互感器条件。 改造项目常见的问题是设备定完了，现场却发现互感器没地方装。多台并运时必须统一在负载侧采样，这一点应在方案阶段就确认。

误区四：选完 APF 就不再复核。 检测数据反映的是检测当时的工况。如果后续产线扩容、新增非线性负载，谐波电流会随之变化，需要在扩容时同步复核容量。

常见问题（FAQ）

问：没有做谐波检测，能不能直接推荐一个 APF 容量

不能。谐波电流必须实测取得。行业经验值和变压器容量查档表只能用于初判和预算参考，不能作为最终选型依据。缺少实测数据时，合理的做法是先安排检测，再确定电流等级。

问：现场检测要测哪些数据才够用

至少需要三相电流总谐波畸变率、各次谐波电流含有率、三相电压总谐波畸变率、功率因数、三相不平衡度，并记录主要谐波次数分布与当时的负载工况。数据不足时，选型会缺少必要的判断依据。

问：互感器装在电网侧还是负载侧

单台设备运行时，两种位置都可以，现场哪里方便装哪里；多台设备并联运行时，统一装在负载侧。配套互感器为 0.2 级精度，比差控制在 ±0.2% 以内，变比范围 10:5 至 50000:5，大电流测点可直接接入。具体以项目选型方案为准。

问：谐波电流测出来以后，容量怎么留余量

在匹配到不小于实测需要补偿电流量的等级基础上，结合负载变化幅度和后续扩容计划确定余量。负载波动大、或有明确扩容规划的场景，余量应留得更充分；或采用多台模块并联方式，便于后续追加。

问：工厂同时有无功不足和三相不平衡，只装 APF 够不够

APF 可兼顾无功补偿与三相不平衡治理，但不同问题的治理侧重点不同。常规做法是 APF 主要承担谐波治理，SVG 主要承担动态无功补偿，电容电抗主要承担相对稳定的基础无功补偿。具体采用单机还是组合方案，需要结合检测数据判定。

问：APF 和 SVG 都涉及，选型顺序上有什么区别

APF 的容量由实测谐波电流决定，必须先检测；SVG 的容量由无功缺口决定，可通过功率因数计算初步推算。如果两类问题同时存在，建议一并检测、一并测算，避免设备投运后互相影响。

总结与下一步

1. 安排一次现场电能质量检测，取得谐波电流、电压畸变率、功率因数与不平衡度的实测数据。

2. 整理选型输入清单，把电压等级、接线方式、负载清单、变压器容量、扩容计划汇总成一份技术资料。

3. 用实测数据匹配电流等级，无实测数据时先用行业经验值和查档表收敛范围，标注为初选参考。

4. 确认采样位置与互感器条件，尤其是改造项目，带现场照片与柜体尺寸沟通。

5. 由厂家完成选型复核，把检测数据和技术资料一起提交，确认最终型号、并机配置与柜体集成方式。

库克库伯电气（上海）有限公司可提供现场谐波检测、数据判读、选型测算与方案配置支持，APF 整机常规质保 2 年，规定工况下设计寿命可达 15 年；具体服务范围、技术方案与质保条款以正式报价、技术方案及合同约定为准。
