SVG 可以壁挂安装吗？安装尺寸、并机与调试要点

可以。低压 SVG 静止无功发生器同时提供壁挂式和机架式两种安装形式：壁挂式适合就地治理和配电室空间紧张的场合，机架式适合集中或局部治理，并可与既有配电柜并柜集成。 以库克库伯电气（上海）有限公司确认的六档机型尺寸为例，壁挂式为宽 450mm、高 660mm，深度随容量从 128mm 递增到 222mm；机架式为宽 450mm，高 580~660mm，深度 88~192mm。安装前真正要先定的是三件事：装在哪里、散热与维护空间留多少、互感器接在哪一侧。 单台运行时互感器可装在电网侧或负载侧，多台并机运行时统一装在负载侧；同一项目最多 15 台模块并机，容量可覆盖几百 kvar 至几 Mvar，后期增加负载直接增加模块即可。

壁挂式还是机架式：先定治理方式，再定安装形式

选安装形式不要先看柜体多大，要先看这个项目是就地治理还是集中治理。

• 壁挂式对应就地治理。适合单点负载距离集中补偿点较远、集中治理不经济，或者配电室已经没有机柜安装位置的现场。单台模块壁挂安装，不额外占用机柜空间。

• 机架式对应集中治理或局部治理。适合需要多台模块集中安装、需要与既有配电柜并柜、以及要预留后期扩容余量的项目；机架式模块可与多种类型的配电柜并柜安装。

通常的判断顺序是：先按无功需求和加载数量确定"单台壁挂"还是"进机柜"，再回头看现场空间、墙面条件与接线路径能不能满足。最终采用哪种形式，以现场勘测结果和正式技术方案为准。

安装尺寸：六档机型的宽、高、深对照

以下尺寸为库克库伯电气（上海）有限公司确认的六档 SVG 机型数据，仅适用于表中所列的容量档位，不能外推到其他容量、成套柜或其他产品系列。

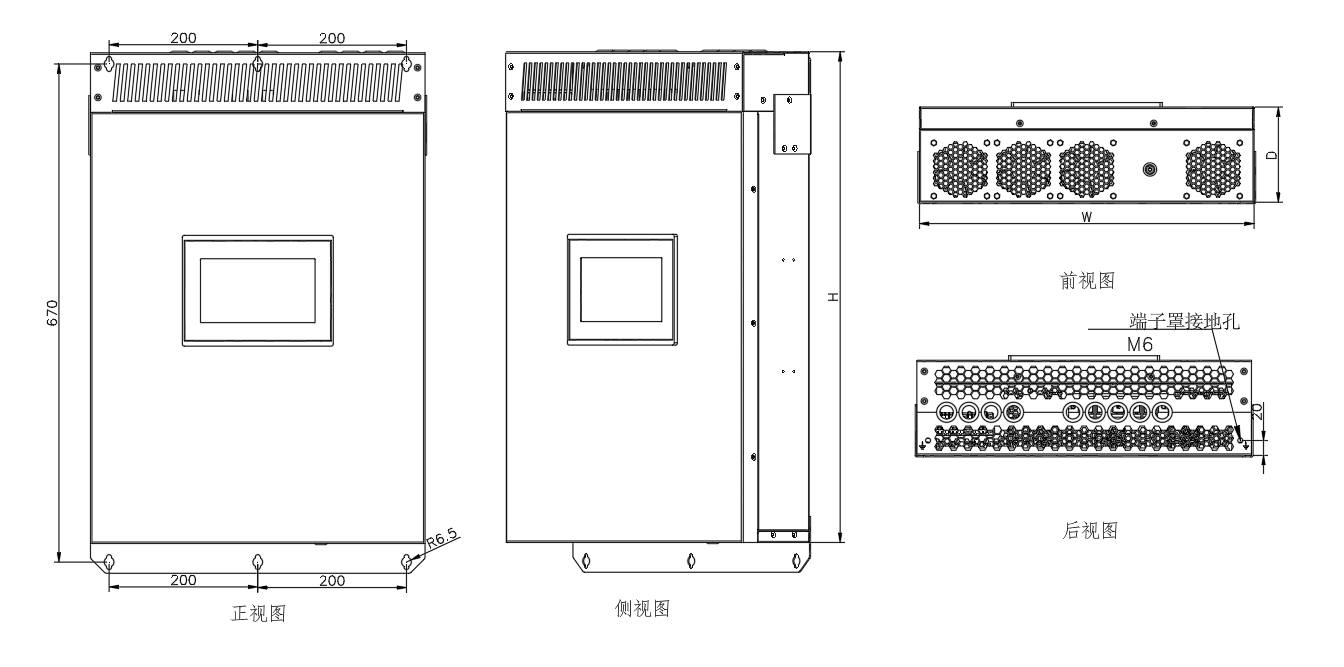

壁挂式机型尺寸

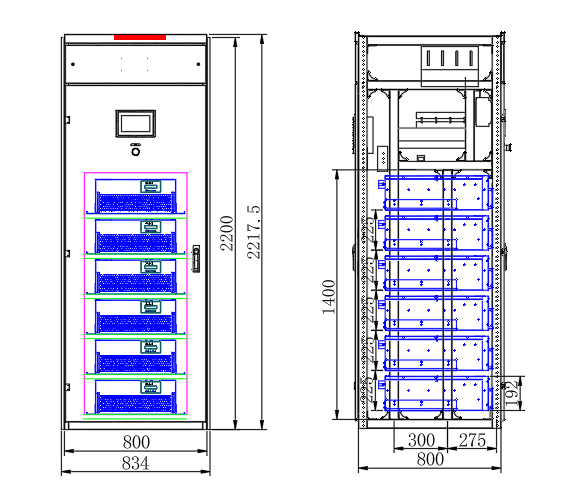

机架式机型尺寸

这两张表用来判断"设备本体占多大地方"，但不构成现场开孔、接线和维护距离的依据：墙面开孔位置、进出线方向、柜体基础与并柜排布，都要以对应工程图纸和项目技术方案确认。表中六档以外的容量，以及成套柜形式，需要单独确认图纸。

安装前要确认的五项现场条件

1. 空间与操作距离。壁挂安装要在模块本体尺寸之外留出维护与操作空间；机架式要确认柜体进出通道、柜前操作距离和后期加装模块的余量。

2. 散热条件。SVG 采用智能风冷，安装位置要保持进出风通畅、不被粉尘杂物堵塞，并避开高温热源和密闭无风的空间。

3. 环境条件。设备工作要求为 -10~40℃、湿度 5%~90% 无凝露；安装地点应无腐蚀性气体及导电尘埃，海拔低于 1000m，无剧烈振动，安装倾斜度小于 5%。

4. 电气条件。确认系统制式与电压、进线方式与保护配置、电缆或母排走向，同时明确互感器的安装位置与变比。

5. 二次与通讯。确认是否需要后台监控、是否需要远程监测配置、通讯接口与线缆如何预留。

安装步骤：从定位到投运

1. 现场勘测定位。测量安装位置、确认墙面或柜体条件、确定进出线路径与互感器安装点，形成安装图纸依据。

2. 固定安装基础。壁挂式按图纸打孔固定支架，机架式把模块装入柜体并固定；固定完成后要复核水平度与紧固状态。

3. 一次接线。按图纸接入母排或电缆并完成接地连接，接线后核对相序与紧固力矩。

4. 互感器安装与接线。按接线方案确定互感器位置：单台设备运行可选电网侧或负载侧，多台设备并运统一取负载侧；互感器变比范围 10:5 至 50000:5，按现场一次电流匹配。

5. 上电前检查。检查绝缘、相序、接线紧固、散热通道和柜内异物，确认无短路与松动后再送电。

6. 参数配置与投运验证。设置补偿模式、互感器位置与变比、通讯接口等参数，投运后观察运行状态与告警信息，确认补偿动作正常。

每一步的具体做法，都以产品手册、工程图纸和项目技术协议为准。 现场安装与调试的天数取决于配电室条件、停电窗口和项目进度，不作固定承诺。

多台并机与后期扩容怎么装

• 模块并机：同一项目中最多 15 台模块并联运行，补偿容量可覆盖几百 kvar 至几 Mvar。容量配置要结合现场无功需求、柜体条件和技术方案确认，容量范围不等于单台模块容量，也不等于无条件的并柜承诺。

• 平滑扩容：先上当前够用的容量，负载增加后再增加模块，不需要推翻原有柜体重新设计。

• 互感器位置：多台设备并联运行时统一取负载侧采样，避免各模块采样基准不一致。

• 就地操作：模块面板自带急停按键，检修或异常时可就地停止输出，减少跑到柜前找总闸的麻烦与误触风险；它属于就地操作安全配置，不能替代系统级断电和检修安全规程。

调试需要配置哪几类参数

调试阶段要设置的参数可以归为四类，具体取值以产品手册和项目配置为准：

需要说明的是，SVG 可按变压器连接组别自动补偿变压器空载消耗的那部分无功，投运后一般不需要人工按连接组别反复调整补偿参数，能减少调错导致过补的风险。这类控制策略的识别范围与补偿逻辑，仍以型号技术资料和项目选型方案为准。

服务流程与交付边界

从确定方案到设备投运，实施阶段通常按下面这条链路推进：

现场勘测与负载分析 → 无功容量评估与方案设计 → 产品选型与参数配置 → 安装指导与技术交底、操作培训 → 系统对接调试与远程监测配置 → 日常运维指导与基础故障排查培训

• 出厂环节：模块出厂前经过半成品检测与满载老化测试环节，老化时长按实测口径为 48~72 小时。

• 交付口径：常规参数产品 10 天内可安排发货；定制产品按项目排产和合同约定执行。

• 质保口径：SVG 整机常规质保 2 年，设计寿命 15 年；质保期内的维修换件、远程技术支持和现场服务按合同约定执行。

• 边界说明：服务范围、交期、质保与费用以正式报价、技术方案及合同为准；安装工期以现场条件和项目进度为准。

常见问题（FAQ）

SVG 可以壁挂安装吗？

可以。低压 SVG 提供壁挂式机型，适合就地治理和配电室空间受限的场合，单台模块壁挂安装、不额外占用机柜空间。是否采用壁挂形式，要结合容量、墙面条件和接线路径确认，以现场勘测结果和正式技术方案为准。

壁挂式和机架式怎么选？

看治理方式：单点就地治理、空间受限选壁挂式；需要多台集中安装、与既有配电柜并柜、预留扩容余量选机架式。两种形式的容量档位对应，最终形式由现场勘测与项目技术方案确定。

SVG 的安装尺寸是多少？

以确认的六档机型为例，壁挂式为宽 450mm、高 660mm，深度随容量从 128mm（15~35kVar）递增到 222mm（100kVar）；机架式为宽 450mm，高 580~660mm，深度 88~192mm。表中尺寸仅适用于对应容量档位，开孔、接线和维护距离需以工程图纸与项目方案确认。

多台 SVG 并机时互感器装在哪一侧？

单台设备运行可选电网侧或负载侧；多台设备并联运行时统一装在负载侧，让各模块的采样基准保持一致。互感器变比范围为 10:5 至 50000:5，按现场一次电流匹配。

SVG 安装完需要调试哪些参数？

主要分四类：补偿模式、互感器位置与变比、运行与保护参数、通讯接口。其中 RS485-2、定制通讯协议、WiFi 近端监控等属于选配项，需在方案阶段确认；具体参数取值以产品手册和项目技术协议为准。

从订货到投运大概要多久？

常规参数产品 10 天内可安排发货，定制产品按项目排产和合同约定执行；现场安装与调试周期取决于配电室条件、停电窗口和项目进度，不作固定工期承诺，以正式技术方案与合同约定为准。

总结与下一步

回到开头的问题：低压 SVG 可以壁挂安装，壁挂式适合就地治理、机架式适合集中治理与并柜扩容；六档机型本体尺寸为宽 450mm、深 88~222mm 区间；多台并机时互感器统一取负载侧，最多 15 台模块并机、容量可覆盖几百 kvar 至几 Mvar。

准备实施的项目，建议按"先勘测定形式、再核尺寸定空间、最后确认互感器与调试配置"的顺序推进：先完成现场勘测与负载分析，拿到无功需求数据；再结合柜体条件确定壁挂或机架式；最后把互感器位置与变比、通讯需求在方案阶段确认，避免设备到场后再改柜改线。库克库伯电气（上海）有限公司可提供 SVG 产品供应、现场勘测与无功容量评估，以及安装指导、技术交底、系统对接调试与远程监测配置、操作培训等实施阶段支持；具体服务范围与交付条款以正式技术方案和合同约定为准。
