APF 可以壁挂安装吗？最大并机台数与调试要点

可以。低压 APF 有源电力滤波器既有壁挂式也有机架式两种安装形式：壁挂式用于就地治理和安装空间紧张的单台场景，机架式用于集中治理或局部治理，可与多种类型的配电柜并柜集成。 并机方面，同一项目最多 15 台模块并联运行，机架式安装的最大并机容量为 2250A；模块化设计的实际意义是容量可以随项目走——先上当前够用的容量，负载增加后再加模块，不用推翻原有柜体。安装阶段真正要提前定的三件事是：装在哪里、互感器接在哪一侧、并机后容量和接线怎么排。 单台运行时互感器可装在电网侧或负载侧，多台设备并运时统一装在负载侧；配套电流互感器精度为 0.2 级，变比范围 10:5 至 50000:5，车间总柜、厂房进线这类大电流测点可直接接入。

APF 可以壁挂安装吗：壁挂与机架怎么定

两种形式对应两种治理思路，先定思路再定形式。

• 壁挂式对应就地治理。适合单台治理、负载点分散、机柜空间不足或距离集中补偿点较远的现场。单台模块壁挂安装，灵活便利。

• 机架式对应集中治理或局部治理。适合需要多台模块集中安装、与既有配电柜并柜、以及要为后期扩容预留位置的工程；机架式可与多种类型配电柜并柜安装，可选配大尺寸液晶触摸屏。

判断顺序通常是：先看有几个谐波源、需不需要多台同时运行，再确定单台壁挂还是进机柜；随后核对墙面条件、柜体条件与接线路径。最终形式以现场勘测结果和正式技术方案为准。

安装尺寸：机架式与壁挂式七档机型对照

以下尺寸为库克库伯电气（上海）有限公司 APF 产品技术资料的机型数据，按补偿电流等级分档，仅适用于表中所列档位。

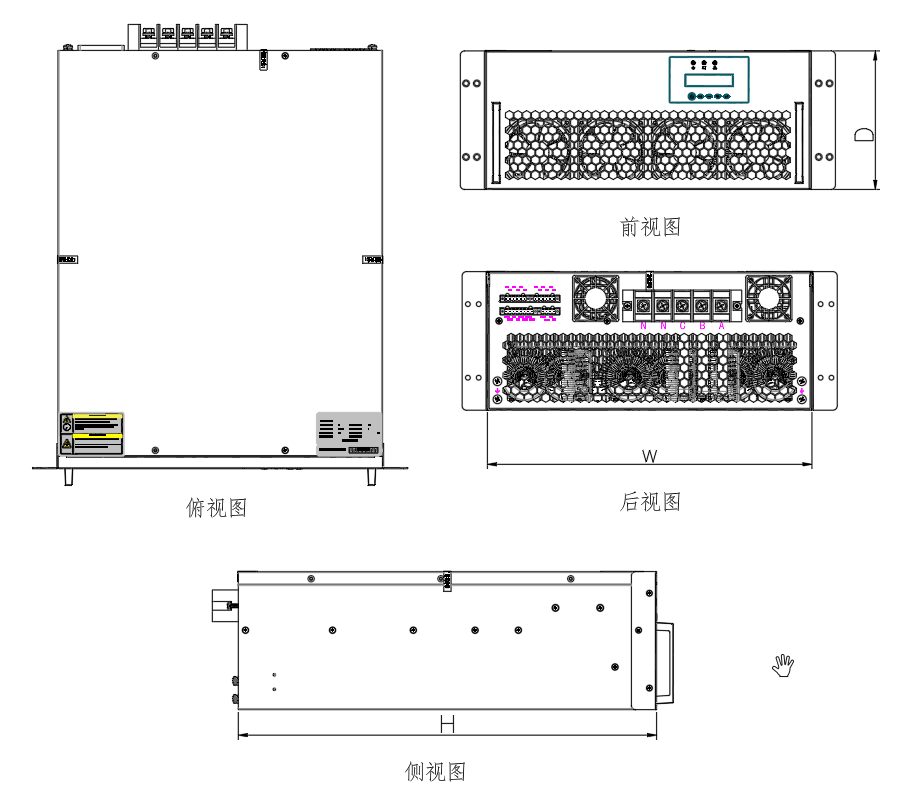

机架式机型尺寸

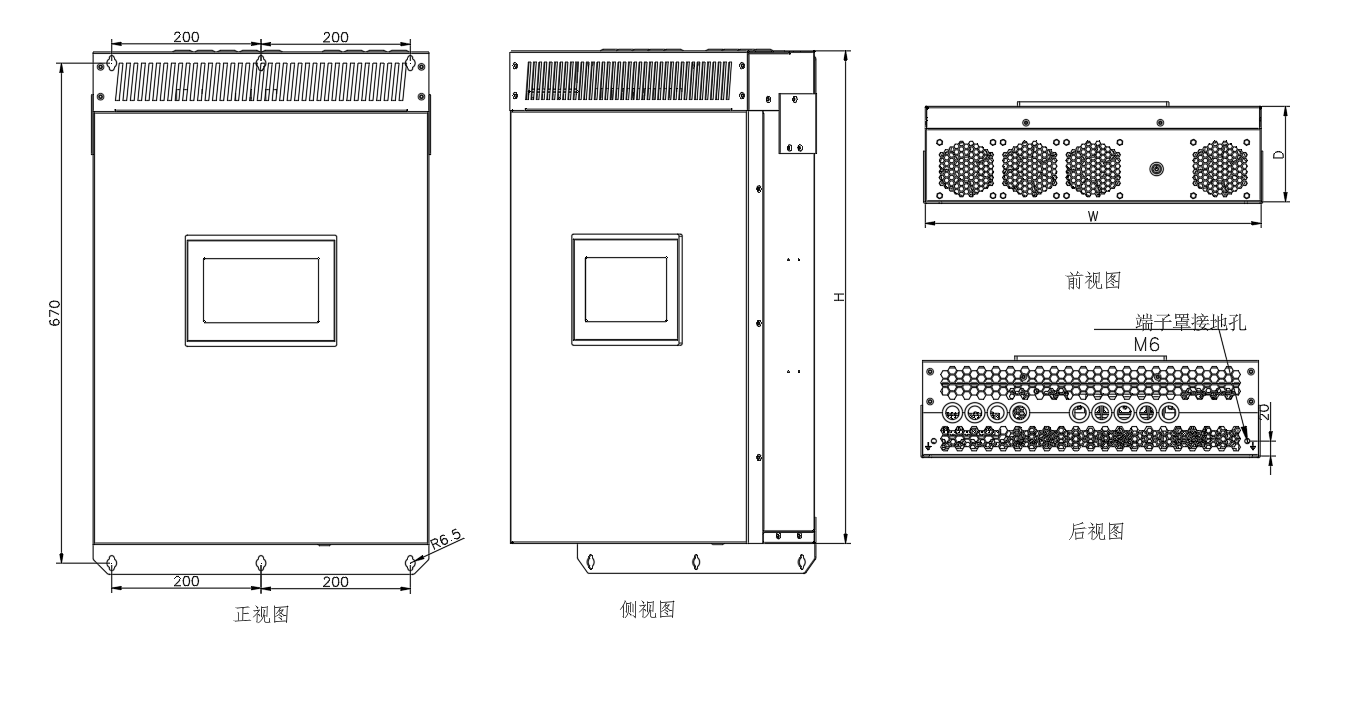

壁挂式机型尺寸

如果要并柜集成，还要考虑柜体本身的占地。机架式柜体的图纸尺寸量级为：单列柜体正面宽约 800／834mm、高约 2200mm、深约 800mm（模块安装区高度约 1400mm）；双列柜体总宽约 1200mm，内部为双层模块安装结构。这些数字来自柜体工程图，用于土建与配电室布局的初步预留，实际开孔、基础、维护距离和并柜排布以对应工程图纸与项目技术方案为准。

安装前要确认的五项现场条件

1. 空间与操作距离。壁挂安装要在模块本体尺寸之外留出维护空间；机架式要确认柜体进出通道、柜前操作距离和后期加装模块的余量。

2. 散热条件。APF 采用智能风冷，安装位置要保持进出风通畅、不被粉尘杂物堵塞，并避开高温热源。

3. 环境条件。设备工作要求为 -10~40℃、湿度 5%~90% 无凝露；安装地点应无腐蚀性气体及导电尘埃，海拔低于 1000m，无剧烈振动，安装倾斜度小于 5°。

4. 电气条件。先确认系统电压、接线方式（三相四线制或三相三线制）、负载类型与实测谐波电流，再核对型号的电压等级与补偿电流等级是否匹配；同时明确互感器安装位置与变比。

5. 二次与通讯。确认是否需要后台监控、是否需要远程监测与数据上传、通讯接口如何预留。

APF 安装步骤：从定位到投运

1. 现场勘测定位。测量安装位置、核对墙面或柜体条件、确定进出线路径与互感器安装点，形成安装图纸依据。

2. 固定安装基础。壁挂式按图纸打孔固定支架，机架式把模块装入柜体并固定；固定完成后复核水平度与紧固状态。

3. 一次接线。按图纸接入母排或电缆并完成接地，接线后核对相序与紧固力矩。

4. 互感器安装与接线。按接线方案确定位置：单台设备运行可选电网侧或负载侧，多台设备并运统一取负载侧；变比按现场一次电流匹配，范围为 10:5 至 50000:5。

5. 上电前检查。检查绝缘、相序、接线紧固、散热通道和柜内异物，确认无短路与松动后再送电。

6. 参数配置与投运验证。设置补偿范围、互感器变比与位置、保护与通讯参数，投运后观察运行状态、实时波形与告警信息。

每一步的具体做法都以产品手册、工程图纸和项目技术协议为准。 现场安装与调试所需时间取决于配电室条件、停电窗口和项目进度，不作固定承诺。

最大能并几台：15 台模块并机与扩容

• 并机台数：同一项目最多 15 台模块并联运行；机架式安装的最大并机容量为 2250A。具体并机数量、容量分配与柜体集成方式，要结合现场电流等级、柜体条件和技术方案确认。

• 平滑扩容：模块化设计支持先上够用的容量，负载增加后再增加模块，不需要整体换柜；这也是老旧厂区改造和分期建设项目常采用的方式。

• 互感器位置：多台设备并联运行时统一取负载侧采样，避免各模块采样基准不一致导致补偿动作互相干扰。

• 就地操作：模块面板自带急停按键，检修或异常时就地按下即可停止输出，减少跑到柜前找总闸的麻烦与误触风险；它属于就地操作安全配置，不能替代系统级断电和检修安全规程。

互感器怎么接：双位置采样与大变比直连

互感器是 APF 采样链路的第一环，接错位置或变比不匹配，都会让治理效果打折扣。安装阶段要确认三点：

• 采样位置：支持电网侧、负载侧双位置采样。改造项目最常见的顾虑是"互感器装在哪一侧"，双位置支持意味着 CT 装在哪一侧都能取到电流，现场按柜内空间和接线条件确定即可；但多台设备并运时必须统一在负载侧。

• 采样精度：配套电流互感器精度为 0.2 级（比差控制在 ±0.2% 以内），采样误差小，谐波补偿结果更可控；具体配置以型号技术资料和项目选型方案为准。

• 变比匹配：变比范围 10:5 至 50000:5，支持外接互感器容量最大 50000:5（一次侧 50000A、二次侧 5A，1A 可选）。车间总柜、厂房进线这类大电流测点可直接接入，不需要另外配置互感器变换装置。

调试需要配置哪几类参数

调试阶段要设置的参数可以归为五类，具体取值以产品手册和项目配置为准：

需要提醒的是：参数类别可以按上面五类逐项核对，但具体数值不应照搬其他项目。同一台设备装在不同谐波背景、不同负载结构的现场，配置会不一样，调试以本项目的实测数据和产品手册为准。

服务流程与交付边界

从确定方案到设备投运，实施阶段通常按下面这条链路推进：

现场勘测与谐波数据检测 → 负载分析与容量规划 → 产品选型与并机方案设计 → 柜体集成与安装指导 → 调试、技术交底与操作培训 → 日常运维指导与基础故障排查培训

• 出厂环节：模块出厂前经过半成品检测与满载老化测试环节，老化时长按实测口径为 48~72 小时。

• 交付口径：常规参数产品 10 天内可安排发货；定制产品按项目排产和合同约定执行。

• 质保口径：APF 整机常规质保 2 年，设计寿命 15 年；质保期内的维修换件、远程技术支持和现场服务按合同约定执行。

• 模块级维护：采用模块化并机结构，功率模块可单独更换，不需要整机返厂，减少停机范围。

• 边界说明：服务范围、交期、质保与费用以正式报价、技术方案及合同为准；安装与调试工期以现场条件和项目进度为准。

常见问题（FAQ）

APF 可以壁挂安装吗？

可以。低压 APF 提供壁挂式模块，适合就地治理、单台安装和机柜空间不足的现场，单台模块壁挂安装、灵活便利。是否采用壁挂形式，要结合容量档位、墙面条件和接线路径确认，以现场勘测结果和正式技术方案为准。

APF 壁挂式和机架式怎么选？

看治理方式：单点就地治理、空间受限选壁挂式；多台集中安装、与既有配电柜并柜、需要预留扩容余量选机架式。选型沟通中应先确认系统电压、接线方式、负载类型和实测谐波电流，再匹配相应电压等级和补偿电流。

APF 最大能并几台？

同一项目最多 15 台模块并联运行，机架式安装的最大并机容量为 2250A。具体并机数量、容量分配与柜体集成方式，需要结合现场电流等级、柜体条件和技术方案确认，容量随项目负载增长逐步增加。

APF 的安装尺寸是多少？

以产品技术资料列出的档位为例，机架式模块为宽 450mm、高 580~660mm、深 88~192mm；壁挂式模块为宽 450mm、高 660mm、深 128~222mm，深度随补偿电流等级递增。柜体基础、开孔与维护距离需以柜体工程图纸与项目技术方案确认。

多台 APF 并机时互感器装在哪一侧、变比怎么定？

单台设备运行可选电网侧或负载侧；多台设备并联运行时统一装在负载侧，让各模块的采样基准保持一致。互感器精度为 0.2 级，变比范围 10:5 至 50000:5，按现场一次电流匹配，最大支持 50000:5 的测点直接接入。

APF 安装完需要调试哪些参数？

主要分五类：容量与电压匹配、谐波补偿范围、互感器位置与变比、运行与保护参数、通讯接口。其中 RS485-2、定制通讯协议、WiFi 近端监控属于选配项，需在方案阶段确认；具体参数取值以产品手册和项目技术协议为准。

总结与下一步

回到开头的问题：低压 APF 可以壁挂安装，壁挂式对应就地治理、机架式对应集中治理与并柜集成；同一项目最多 15 台模块并机、机架式最大并机容量 2250A；多机并运时互感器统一取负载侧，配套互感器精度 0.2 级、变比范围 10:5 至 50000:5。

准备实施的项目，建议按"先勘测定形式、再核尺寸定柜体、最后确认互感器与并机调试配置"的顺序推进：先完成现场勘测与谐波数据检测，拿到主要谐波次数与谐波电流值；再结合柜体条件确定壁挂还是机架式、需要几台模块并机；最后把互感器位置与变比、保护与通讯需求在方案阶段确认，避免设备到场后再改柜改线。库克库伯电气（上海）有限公司可提供 APF 产品供应，以及并机容量规划与柜体集成、安装指导与调试培训等实施阶段支持，并支持模块 OEM 定制、控制程序可按项目需求调整；具体定制范围、费用与交付周期以正式报价及合同约定为准。
