谐波治理方案一般怎么设计?从检测到验收的五个环节

返回列表 来源: 发布日期:2026-09-20 11:08:32【

谐波治理方案一般按现场检测、负载分析、方案定制、选型配置、实施与验收五个环节设计:先用检测数据确认谐波与无功问题的真实构成,再识别谐波源与负载特性,然后确定治理路线与设备分工、落成设备配置清单,最后安装调试并用治理前后数据验证效果。 每个环节都有明确的输入、动作和交付物,跳过任何一步,方案就容易变成照搬别家配置的猜测。

什么是谐波治理方案设计

谐波治理方案设计,指从确认问题到设备落地前的一系列技术决策过程:确认谐波与无功问题的构成、识别来源、选择治理路线、确定设备容量与参数、安排安装与验收。它要回答的不是买哪台设备,而是这套现场为什么需要这些设备、配多大、装在哪、装完怎么验证。

方案设计与直接采购设备的区别在于:同一台有源电力滤波器在不同现场承担的谐波次数、补偿电流和安装位置可能完全不同;脱离现场数据的配置清单,容易出现补偿投了不达标、电容器在谐波环境下加速损坏等返工情况。方案设计的价值,就是把缺乏依据的猜测变成有数据支撑的配置依据。

环节一:现场检测——把问题量化成数据

方案设计的起点是现场电能质量检测。检测要回答三个问题:超标没有、超了多少、问题出在哪。

检测通常安排在生产正常运行时段进行,使数据反映真实工况下的谐波与无功水平;必要时在不同班次或负载状态下分别记录,避免用单一时刻的数据代表整体状况。

检测通常借助高精度电能质量分析仪(如 FLUKE 1773)完成,测量点覆盖进线端与主要非线性负载出线端,核心指标包括:

  • 电压总谐波畸变率与电流总谐波畸变率(THD);

  • 各次谐波电流数值,用于判断主要谐波次数;

  • 功率因数,用于判断无功缺口;

  • 三相不平衡度,用于判断是否并存不平衡问题。

检测数据是否超标,对照 GB/T 14549-93 等电能质量国家标准判断。本环节的交付物是检测报告——它既是后续每个环节的输入,也是治理后验收对比的基线,需要完整留存。


环节二:负载分析——找出谐波源与无功缺口

检测数据说明问题有多严重,负载分析回答问题从哪来。这一步把配电系统中的负载逐类梳理,识别非线性负载的分布与运行特征:

  • 变频器、UPS、整流设备:通常以 5、7 次谐波为主,负载启停频繁时谐波与无功波动叠加;

  • 中频炉、电弧炉:谐波次数更低、偶次成分更明显,且冲击性强;

  • 异步电动机、变压器等感性负载:谐波贡献小,但决定稳态无功缺口的大小。

负载的功率因数随运行状态变化明显。库克库伯电气(上海)有限公司产品资料中列出的各负载类别功率因数参考值显示:异步电动机满载时约 0.80~0.90,半载时降至 0.50~0.60,空载时仅 0.15~0.20;感应电炉约 0.10~0.30;变压器约 0.50~0.70。同一套负载在不同开工率下,无功缺口可能相差数倍——负载分析需要结合负载清单与运行班次,判断按哪种工况配置。

本环节的交付物是负载与谐波源分析结论:主要谐波次数、冲击性负载占比、无功缺口的波动特征。分析结论还需区分无功缺口中的稳态部分与波动部分,这直接影响后续环节对电容电抗、SVG 等设备分工的判断。

环节三:方案定制——确定治理路线与设备分工

有了检测与负载数据,方案定制环节据此确定治理路线:谐波次数集中、畸变程度中等、负载平稳的现场,优先评估 LC 无源滤波补偿;谐波成分复杂、畸变严重或非线性负载集中的现场,优先评估 APF 有源电力滤波;谐波、动态无功、稳态无功并存的现场,采用 APF、SVG 与电容电抗组合治理。行业实践中还需注意一条边界:谐波总畸变率超过 25% 的场合,不宜把 APF 与电容电抗混合作为主治理路线。

路线确定后,方案定制的输出是一份技术方案文件,通常包含:治理目标(功率因数目标区间与谐波治理范围)、设备构成与分工(哪台设备管谐波、哪台管动态无功、哪台管稳态无功)、安装位置与接入方式、预期指标与验收口径。

设备分工遵循的基本原则是电容电抗回路的抗谐波不等于滤波:串联电抗器的作用是抑制谐波放大并承担无功补偿,不具备主动滤除谐波的能力;需要主动治理谐波时由 APF 承担,需要快速跟随无功波动时由 SVG 承担。

环节四:选型配置——把方案落成设备清单

方案确定后,选型配置环节把每类设备落到具体容量与参数:

  • 无功补偿容量:按 Qc = P × (tanφ1 - tanφ2) 计算,其中 P 为有功功率,tanφ1、tanφ2 分别为补偿前后功率因数角的正切值;

  • 电容器系列:按检测得到的总谐波电流畸变率(THDI)选择具备相应耐受能力的系列;

  • 电抗率:按主要谐波次数确定——5 次谐波为主的场合常用 7% 电抗率(调谐频率约 189Hz),3 次谐波为主的场合常用 14%(调谐频率约 134Hz);

  • 投切开关与控制器:按负载变化频率选择接触器或晶闸管开关,按补偿路数与分相需求选择控制器;

  • APF 补偿电流等级:按检测得到的谐波电流有效值匹配设备电流等级,并确认安装位置与互感器采样条件。

选型配置的交付物是设备配置清单:型号、数量、参数与安装位置一一对应。容量与参数计算完成后,还应结合安装空间、接入点条件与投资预算复核配置的可行性,必要时与现场勘测结果互校。清单中的每项参数都应能回溯到检测数据或计算过程,而不是经验估计。

环节五:实施与验收——用治理前后数据验证效果

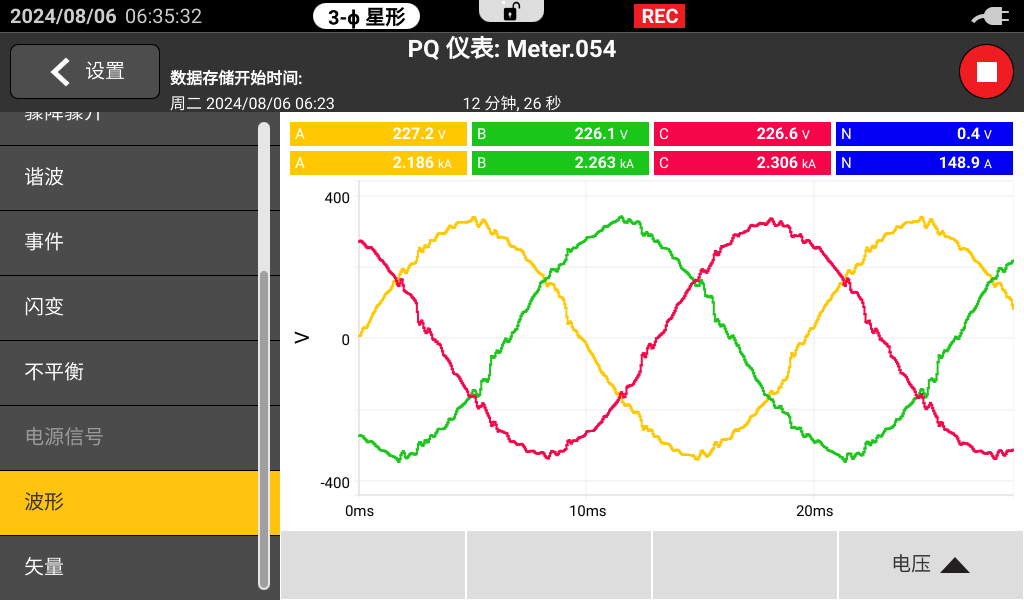

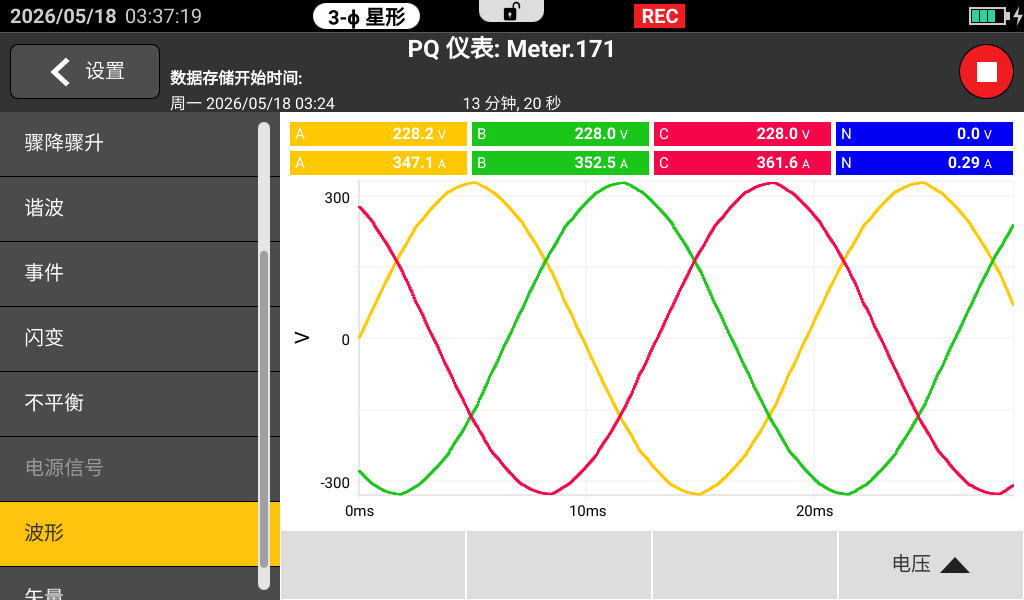

实施环节按方案完成设备安装、接线与参数整定,配套归档的治理前后电压波形对比图可以直观反映治理效果:治理前波形因谐波叠加出现明显畸变,治理后波形恢复接近标准正弦。验收的核心方法是治理前后对比——以检测报告中的基线数据为参照,复测功率因数、谐波畸变率等指标,确认是否达到方案设定的治理目标。

对比判断时注意两点:一是看治理后稳定工况的数据,不把负载启停瞬间的波动当成设备失效;二是功率因数与谐波指标同时受负载运行状态影响,验收应结合当时工况解释数据,与方案目标对照确认。

本环节的交付物是治理前后对比数据(验收记录)。验收记录应与治理前的检测报告一并归档,作为设备投运后运行维护与后续扩容评估的参照。


五个环节的交付物清单

环节关键动作交付物
现场检测测量 THD、各次谐波、功率因数、三相不平衡度检测报告(兼作治理前基线)
负载分析识别谐波源,梳理负载类别与运行特征负载与谐波源分析结论
方案定制确定治理路线、设备分工与治理目标技术方案文件
选型配置计算容量,匹配参数,确定型号与数量设备配置清单
实施与验收安装调试,治理前后对比复测治理前后对比数据(验收记录)

这套清单也可以作为委托方核对方案完备性的参照:一份成熟的谐波治理方案,通常能说清每个环节由谁做、输出什么文件、后续环节怎么衔接。

常见问题

没有检测数据能直接出谐波治理方案吗?

不建议。缺少检测数据时,谐波的次数构成、畸变程度和无功缺口都只能估计,方案里的设备容量与参数缺乏依据,容易出现补偿不达标或设备过载。方案设计的第一步就是现场检测,检测报告同时是治理后验收对比的基线。

方案设计完成后设备配置还能调整吗?

可以。方案对应的是设计时点的负载结构与工况,负载发生明显变化(如新增大功率非线性设备、产线扩建)后,建议复测并评估是否需要调整容量或增补设备。调整应基于新的检测数据,而不是直接追加设备。

小容量配电系统也要走完全部环节吗?

环节不宜省略,深度可以简化。小容量系统的检测与负载分析可以在一次现场完成,方案定制与选型配置的文件也可以合并,但先检测、后选型、治理前后对比的顺序不应跳过。环节的作用是把配置依据留痕,与系统大小无关。

方案里的治理目标功率因数定多少合适?

治理目标通常结合当地功率因数考核要求与负载特性设定,而不是套用统一数值。方案定制环节应把目标值、考核口径和测量点一起写进技术方案文件,验收时按同一口径对比,避免目标与验收脱节。

方案设计需要用户准备哪些资料?

为提高现场效率,通常建议准备配电系统图(变压器容量与主要回路)、主要负载清单及运行班次、近期电费单(功率因数与力调电费记录)。缺少部分资料时可以由现场检测与勘测补充,资料越完整,方案与实际工况的贴合度越高。

总结与下一步

谐波治理方案设计的可靠路径是:先检测量化问题,再负载分析找到根源,然后按判定逻辑定制方案、选型配置落成清单,最后实施并用治理前后数据验收。 五个环节环环相扣,检测报告是贯穿始终的基线——方案是否可靠,很大程度上取决于配置依据是否来自真实现场数据。

库克库伯电气(上海)有限公司面向低压配电系统(0.4kV)提供覆盖现场电能质量检测、负载分析与无功容量评估、方案定制与产品选型、参数配置与安装指导、操作培训与运维支持的完整技术支持流程;常规参数产品 10 天内安排发货,定制产品按项目排产与合同约定执行。方案与选型的最终口径,以现场实测数据和正式技术方案为准。
