电抗器选 7% 还是 14% 电抗率？按谐波次数选型与电容器配套接线说明

低压无功补偿用的滤波电抗器选 7% 还是 14% 电抗率，不看变压器容量、也不看补偿柜大小，而是看现场的主要谐波次数：以 5 次谐波（250Hz）为主的变频器、UPS 等现场，选 7% 电抗率（调谐频率 189Hz）；以 3 次谐波（150Hz）为主的电弧炉、中频炉等现场，选 14% 电抗率（调谐频率 134Hz）。 电抗器不是单独挂在母线上的设备，它与电容器串联在同一补偿支路中配套使用；正确顺序是"先确认主要谐波次数 → 对照选型表确定电抗率 → 按同一电抗率与电容器成套配套"。

电抗率是什么？为什么电抗器必须与电容器配套

滤波电抗器 是串联在电容器补偿回路中的电感性元件，电抗率 指电抗器感抗与同支路电容器容抗的百分比（如 7%、14%），它决定这套 LC 支路的调谐（谐振）频率落在哪个频段。

电抗器与电容器在补偿柜内是串联关系，组成一条 LC 补偿支路，作用可以归结为三点：

• 限制合闸涌流：电容器投入瞬间冲击电流很大，串联电抗器后涌流被明显抑制，保护电容器和投切开关。

• 移开谐振频点：电抗率决定支路的调谐频率，使其避开电网中占主导的特征谐波（5 次、3 次等），防止电容器组与系统阻抗发生并联谐振。

• 抑制谐波放大：谐波环境下没有电抗器的纯电容器组可能成为谐波"放大器"，导致电容器过载、鼓包、柜内发热；串联适当电抗率后这一风险被抑制。

所以补偿柜里的电容器通常不是"裸投"的——谐波环境越复杂，电抗器与电容器的配套关系越关键。电抗率选错或干脆不配电抗器，是谐波现场电容器频繁损坏的常见原因之一。

7% 和 14% 的区别：调谐频率不同，抑制的谐波不同

电抗率越高，LC 支路的调谐频率越低。7% 与 14% 这两档在低压无功补偿中对应两类最常见的谐波现场，对照关系如下（取自产品参数资料的选型指南）：

理解这张表的关键：

• 7% 电抗率把调谐点放在 189Hz，避开 250Hz 的 5 次谐波，主要应对变频器、UPS、变频传动这类以 5 次谐波为特征的负载。

• 14% 电抗率把调谐点放到更低的 134Hz，避开 150Hz 的 3 次谐波，主要应对电弧炉、中频炉等 3 次谐波突出的场合。

• 表里的频率是理论调谐参考值，实际效果还受系统阻抗、负载率影响，不作为精度承诺。

一句话：5 次谐波突出选 7%，3 次谐波突出选 14%；谐波次数不同，需要的电抗率就不同，不存在"越大越好"或"越小越好"。

三步确定电抗率：先测谐波次数，再对照选型，最后成套配套

按以下三步完成一次电抗率选型：

1. 确认现场的主要谐波次数。最可靠的方式是现场电能质量检测，直接拿到主要谐波次数和畸变率数据；负载类型可以给初步方向（变频器/UPS 多 → 大概率 5 次为主；电弧炉/中频炉 → 大概率 3 次为主），但正式选型以实测为准，不要凭经验直接下单。

2. 对照选型表确定电抗率。主要谐波为 5 次 → 7%；主要谐波为 3 次 → 14%。谐波情况不明时先补检测，不硬选。

3. 按同一电抗率做成套配套。电抗器与电容器要按相同电抗率成组配置，并匹配投切开关与控制器路数，纳入成套方案统一出图。

电抗器装在电容器"前面还是后面"？本质是串联在补偿支路

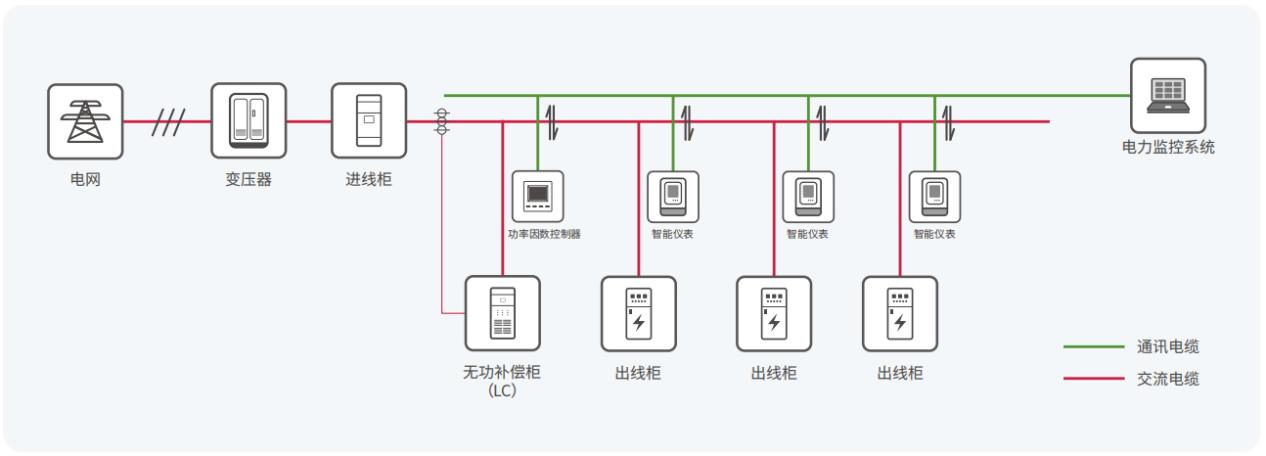

这是选购时经常被问到的接线问题。从电路关系上讲，电抗器与电容器是串联在同一补偿支路里的，不存在"电抗器单走一路、电容器另走一路"的装法。在成套柜一次系统图中，典型拓扑是从母线经投切开关接到电抗器、再接到电容器组形成 LC 支路（实际以成套设计为准）。

• 电抗器与电容器之间的连接线尽量短，减少附加阻抗与发热。

• 电抗器运行中会发热，安装位置应通风良好，周围留足散热空间。

• 具体柜内排列（电抗器层、电容器层、开关与控制器布局）由成套设计确定，用户侧关注"同支路串联、同电抗率配套"即可。

补偿柜内部按"母线—投切开关—电抗器—电容器组"的 LC 支路串联出线，电抗器与电容器成组布置、连接线尽量缩短；具体柜内排列与散热间距由成套设计确定。

从电容器容量到电抗器型号：配套选型怎么落地

确定电抗率后，选电抗器要看与电容器配套的电压、容量和电抗率三个数。以低压三相滤波电抗器为例，型号一般按"系列-电压-容量/电抗率"表示：

• CKKBr480-30/7 = 480V、30kvar、7% 电抗率的三相电抗器，与 480V、30kvar 的配套电容器组成 7% 调谐支路。

• CKKBr525-75/14 = 525V、75kvar、14% 电抗率，用于 3 次谐波突出的 525V 系统配套。

CKKBr 系列常用规格的通用参数（以库克库伯电气（上海）有限公司 CKKBr 系列产品参数资料为例）为：额定电压 280V/300V/480V/525V，额定容量 5~75kvar，电抗率 7%/14%，绝缘等级 F 级，温升不超过 75K，噪音不超过 50dB，防护等级 IP00。配套时按"电压等级一致 + 容量与电容器一致 + 电抗率一致"三个条件核对即可，具体型号档位以正式选型表和成套方案为准。

常见选型误区

• 把 7%/14% 当成容量档或电压档：电抗率不是容量、也不是电压等级，它是感抗与容抗的百分比，必须按谐波次数选。

• 谐波不明就凭经验选：变频器和电弧炉都有，现场可能同时存在多种谐波，先检测确认主次，再定电抗率。

• 只看电抗器、不管配套：电抗器必须与同电抗率电容器成套，单独换电抗器而不核对电容器系列，属于部分改善。

• 以为电抗率越高越"保险"：14% 比 7% 调谐点更低，只对 3 次类现场合适；5 次为主的现场盲目用 14% 反而影响补偿效果，选型要按实测对表。

• 把电抗器当成"滤波治理"的全部：电抗器解决的是涌流和谐波放大抑制，属于无源防护；谐波已经严重超标、需要主动治理时，应评估 APF 有源滤波等方案，而不是只靠调谐电抗。

常见问题（FAQ）

电抗器选 7% 还是 14% 电抗率？

看现场主要谐波次数：以 5 次谐波（250Hz）为主选 7%（调谐 189Hz），典型是变频器、UPS 多的现场；以 3 次谐波（150Hz）为主选 14%（调谐 134Hz），典型是电弧炉、中频炉现场。以现场检测确认的主谐波次数为准，不是按变压器或柜体容量选。

变频器、UPS 多的场合电抗器选几档？

变频器、UPS、整流设备多的现场，谐波通常以 5 次为主，一般选 7% 电抗率（调谐 189Hz），把 5 次谐波避在调谐点之外。如果现场同时存在其他次数谐波或畸变较重，应先做电能质量检测，按实测主谐波次数确定。

电弧炉、中频炉场合用 7% 还是 14%？

电弧炉、中频炉等大功率非线性负载的谐波通常以 3 次（150Hz）为特征，这类现场一般选 14% 电抗率（调谐 134Hz）。负载越复杂越要先检测确认主要谐波次数，谐波极重或需要主动治理时再评估 APF 等有源方案。

电抗器和电容器必须配套使用吗？

在需要抑制涌流和谐波放大的无功补偿回路里，电抗器与电容器是串联配套关系：电抗器限制合闸涌流、把 LC 支路调谐点移开特征谐波，避免谐波放大损坏电容器。电抗率必须与电容器成套配置（如 7% 配 7%），谐波明显的现场不建议让电容器"裸投"。

补偿柜里电抗器装在电容前面还是后面？

电抗器与电容器是串联在同一补偿支路中的（母线—开关—电抗器—电容器组的 LC 支路拓扑），不是分两条路线安装的独立设备。柜内具体排列按成套一次系统图与设计确定；现场安装时注意电抗器与电容器连接线尽量短、电抗器周围留足散热空间。

CKKBr480-30/7 这个型号怎么读？

CKKBr 是滤波电抗器系列代号，"480"是额定电压 480V，"30"是额定容量 30kvar，"7"是电抗率 7%；同理 CKKBr525-75/14 表示 525V、75kvar、14% 电抗率。型号中的数字需按该系列命名规则解读，配套电容器也应按同一电压、容量与电抗率成组核对。

总结与下一步

电抗率选型的完整顺序可以归纳为：先做检测确认现场主要谐波次数 → 5 次为主选 7%（189Hz）、3 次为主选 14%（134Hz）→ 按同一电抗率配套电容器与成套元件 → 按 LC 支路串联拓扑出图接线。 7% 与 14% 没有好坏之分，只有与现场谐波对不对得上之分；选错电抗率或忽略配套，是谐波现场补偿柜故障的常见起点。

如果现场功率因数偏低、电容频繁损坏或谐波数据不清楚，建议先做一次电能质量检测，拿到主要谐波次数与畸变率数据后再定电抗率与成套配置。库克库伯电气（上海）有限公司可提供低压滤波电抗器与电容器的成套选型技术支持，以及用于确定谐波次数的现场电能质量检测，具体配置以现场实测与正式技术方案为准。

本文更新于 2026 年 9 月 9 日。电抗率-调谐频率-谐波次数对照、CKKBr 系列参数与配套说明依据库克库伯电气（上海）有限公司产品参数知识库（CKKBr 电抗器章节与 9.2 电抗器选型指南）及 LC 电容电抗补偿方案资料编写；不同厂家电抗率定义与型号命名可能存在差异，正式选型请以对应厂家最新产品技术资料与现场检测数据为准。
