SVG 容量是怎么算出来的？公式分步计算与变压器容量对照表

SVG 静止无功发生器的容量，本质是要补上的无功功率缺口，先按 Qc＝P×(tanφ1－tanφ2) 算出总补偿需求，再结合负载波动特性确定其中由 SVG 承担的部分；没有负载明细时，可按变压器容量与当前功率因数区间对照 SVG 选型参考表粗查推荐安装容量。 计算结果是选型参考，不代表安装后必然达到的功率因数，最终容量以现场实测和正式技术方案为准。本文按"备参数→套公式→分稳态动态→对照变压器查表→落到容量档位"的顺序，给出 SVG 容量计算的完整方法。

SVG 的容量到底在算什么

先分清一个容易混淆的问题：SVG 的"容量"不是用电设备的功率，而是它能输出的无功功率大小，单位是 kVar。它回答的问题是"系统缺多少无功，需要一台多大输出能力的 SVG 去补"。

无功缺口来自两个方面：

1. 稳态无功缺口：负载长期存在的基础无功需求，功率因数整体偏低，变化较慢

2. 动态无功缺口：冲击性负载、频繁启停设备、光伏出力波动等引起的快速无功变化，功率因数忽高忽低

SVG 静止无功发生器的特点是用电力电子器件主动输出无功电流，响应时间小于 10ms，可连续、双向（容性与感性）调节，因此它既能补稳态缺口，也更适合承担变化快、电容投切跟不上的动态部分。这也是"SVG 容量怎么算"和"电容柜容量怎么算"的一个关键差异：电容柜按分级稳态容量配置，SVG 按它要承担的无功输出需求设计，可单台也可多台并联扩容。

第一步：选型前准备哪些参数

计算前先收集下面几项输入，其中前两项必须有依据，不能拍脑袋：

1. 变压器容量（kVA）：所接配电变压器的额定容量，铭牌可查

2. 当前功率因数 cosφ1：补偿前实际运行功率因数，现场检测或电费结算单可读

3. 负载有功功率 P（kW）：需要补偿母线的实际有功负荷，有负载明细时用；没有明细时用变压器容量粗查代替

4. 目标功率因数 cosφ2：希望达到的考核水平，常见按 0.9~0.95 及以上设定，以当地考核要求和负载特性为准

5. 负载波动特性：有没有冲击性负载、光伏、频发启停，决定 SVG 是否需要承担动态补偿，以及容量是否要留动态余量

负载有功与功率因数最好来自现场实测。没有实测时，公式法算出的只是参考，应与查表结果相互印证。

第二步：用 Qc 公式算出总补偿需求

补偿容量计算用无功补偿通用公式：

```
Qc = P × (tanφ1 - tanφ2)
```

其中 Qc 是所需补偿容量（kVar），P 是负载有功功率（kW），tanφ1 是补偿前功率因数角的正切值，tanφ2 是补偿后目标功率因数角的正切值。tanφ 值由功率因数 cosφ 换算得到。

分步计算示例（示例数据，实际以现场实测为准）：

1. 确定输入：某厂变压器 630kVA，实测负载有功 P≈300kW，当前功率因数 cosφ1≈0.70，目标 cosφ2＝0.95

2. 换算正切值：cosφ1＝0.70 对应 tanφ1≈1.020；cosφ2＝0.95 对应 tanφ2≈0.329

3. 代入公式：Qc＝300×(1.020－0.329)≈207 kVar

4. 对照查档：207 kVar 是总补偿需求参考值，再结合波动特性确定 SVG 承担多少、落到哪个容量配置（见第四、五步）

公式算出的数字是"参考需求量"，不直接等于一台 SVG 的铭牌容量——还要看这些无功是稳态为主还是动态为主，以及现场实测复核。示例只为演示算法，不代表任何具体项目结论。

第三步：确定其中多少由 SVG 承担

算出总缺口后，需要判断 SVG 承担的比例：

• 无功波动明显、冲击性负载占比高的现场：动态部分是 SVG 的核心价值，SVG 容量按它要覆盖的动态无功需求来配，必要时整体缺口都由 SVG 承担，依靠其毫秒级响应和无级调节能力跟踪变化

• 无功相对平稳、主要问题是整体功率因数偏低的现场：可以只配 SVG，也可以让 SVG 承担动态部分、电容电抗承担稳态部分，形成组合配置

• 现场同时存在明显谐波时：SVG 部分型号具备谐波补偿功能（按型号参数确认），但容量计算与谐波治理是两件事，谐波治理方案另按检测数据设计

这一层分配没有统一公式可以套，取决于现场负载曲线、治理目标和预算，应通过现场电能质量检测后由正式技术方案确定，不能凭经验直接拍一个比例。

第四步：没有负载明细时，按变压器容量对照选型参考表

负载有功功率拿不到精确值时，可以按变压器容量与当前功率因数区间查 SVG 选型参考表做初选。下表为库克库伯电气（上海）有限公司对外资料中的 SVG 选型参考表（容量单位：变压器容量为 kVA，SVG 推荐安装容量为 kVar），对应低压 0.4kV 配电系统：

查表方法：先找到变压器容量所在行，再按当前功率因数所在列交叉取值。接上例，630kVA 变压器、功率因数 0.7~0.8 区间，查表参考容量为 200 kVar，与第二步公式法算出的约 207 kVar 相互印证，说明初选方向一致。

这张表的用途边界要特别说明：

• 表内功率因数区间是当前工况输入条件，不是安装后保证达到的目标功率因数

• 表是"选型参考"，不能代替现场勘测、负载曲线分析和正式技术方案

• 负荷波动、谐波背景、三相不平衡、既有电容电抗设备、扩容计划都会影响最终配置

• 表中较大的数值（如 1500kVar）是特定输入条件下的推荐安装容量，不等于 SVG 产品最大单机容量或最大并联容量

第五步：把参考容量落到 SVG 容量档位与配置

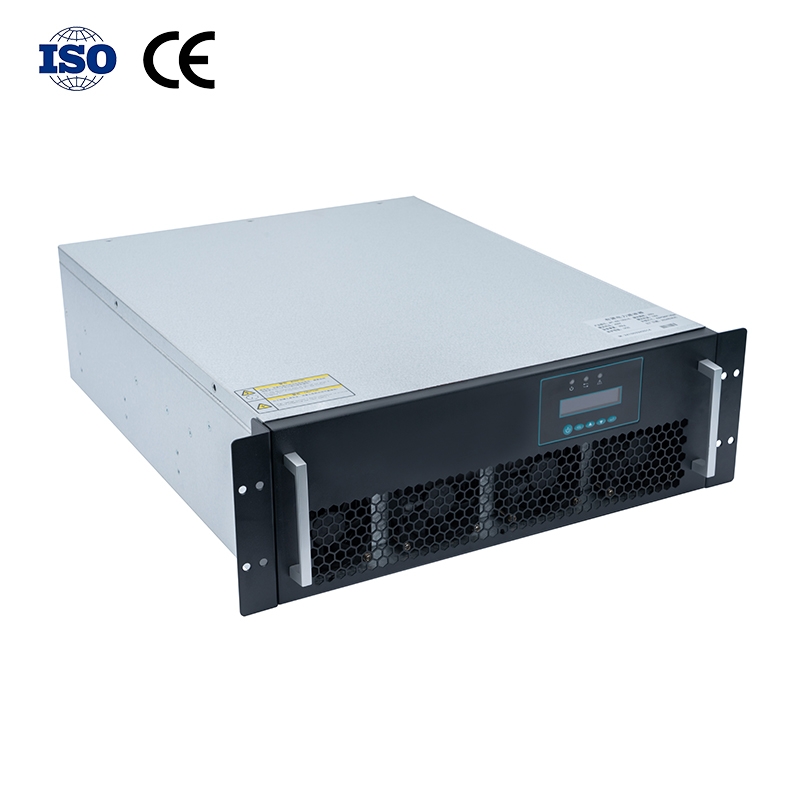

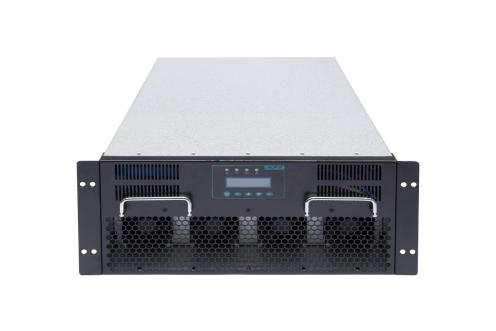

参考容量确定后，还要落到产品配置上。SVG 通常有标准容量档位，并可多台并联扩容。以库克库伯电气（上海）有限公司的 SVG 产品线为例，其机架式与壁挂式机型覆盖 15、20、35、50、75、100kVar 等标准档位；当参考容量超过单机档位时，可通过多台 SVG 并联或与电容电抗组合构成成套配置，具体台数与组合方式按项目方案确定。

选型结果还应与产品型式试验覆盖范围对应核验。该系列现有 SVG 型式试验报告对应完整型号为 CKKBSVG400-100，检测依据 DL/T 1216-2019《低压静止无功发生装置技术规范》，检测结果合格；该报告可作为同系列 100kVar 及以下容量机型的参考资料。核验型号、容量与试验报告的对应关系，是防止"选型与实物不符"的一步有效动作。

常见选型误区

• 公式算完直接下单：公式法和查表法都只是参考，负载在变化、现场有无功补偿设备叠加，正式方案前应做现场检测复核

• 只看变压器容量不看负载：变压器容量是系统规模上限，真正决定补偿容量的是实际无功缺口；同一台变压器在不同负载下需要补的容量可以相差很大

• 把查表区间当成目标承诺：功率因数区间是输入条件，安装后能到多少取决于负载、谐波与配置，不把参考容量当作保证值

• 忽略动态波动需求：冲击性负载为主却按稳态容量配，SVG 的动态补偿优势没有发挥，容量也可能不够覆盖瞬时缺口

• 容量档位与试验报告不对应：选定的容量和型号应落在产品线与型式试验覆盖范围内，避免超范围承诺

常见疑问（FAQ）

200kVA 的变压器配多大容量的 SVG 静止无功发生器？

按选型参考表，200kVA 变压器在当前功率因数 0.5~0.9 各区间对应参考容量均为 100 kVar 档。这只是按变压器容量粗查的参考值，最终容量应以实际负载、现场实测与正式技术方案为准。

SVG 容量是越大越好吗？

不是。容量偏大意味着投资浪费，容量与系统、负载不匹配还可能引起过补偿或控制异常。SVG 容量按实际无功需求（含动态波动需求）确定即可，合适比"大"更重要。

公式算出来 207 kVar，就要选一台 207kVar 的 SVG 吗？

207 kVar 是补偿需求参考值，不是产品档位。SVG 按标准容量档位供货并可多台并联，207 kVar 的需求通常由若干标准档位 SVG 并联或与电容电抗组合实现，具体组合由正式方案确定；如现场已有其他补偿设备，还要扣除其已承担部分。

我工厂功率因数 0.75 左右，应该选多大的 SVG？

功率因数 0.75 落在 0.7~0.8 区间，可先按变压器容量在该区间查选型参考表得到初选容量（如 630kVA 变压器对应约 200kVar），再结合负载功率用 Qc 公式复核。0.75 是输入条件不是结果，具体容量要按现场实测负载与正式方案确定。

SVG 容量和变压器的关系是什么？

变压器容量决定系统能提供的最大负荷规模，选型参考表用"变压器容量×功率因数区间"给出推荐安装容量的粗查口径；精确计算仍要回到负载有功功率与功率因数差的 Qc 公式。两者结合使用，互为印证。

总结与下一步

回到开头的问题：SVG 容量按 Qc＝P×(tanφ1－tanφ2) 算总补偿需求，结合负载波动特性确定 SVG 承担的部分；没有负载明细时用变压器容量×功率因数区间查选型参考表初选，再落到标准容量档位与并联配置。公式法与查表法互为印证，但都只是参考，最终以现场实测和正式技术方案为准。

如果你的工厂正在核算 SVG 容量或功率因数长期偏低，建议先安排一次现场电能质量检测，拿到负载功率、功率因数与波动数据后再定容量，避免凭变压器容量估算造成偏差。库克库伯电气（上海）有限公司可提供 SVG 容量测算与现场检测支持，协助按负载与波动特性确定容量档位和配置方向，服务范围与交付条款以正式技术方案和合同约定为准。
