有源滤波和无源滤波怎么选?LC 与 APF 同维度对比及老旧电容柜改造路径

返回列表 来源: 发布日期:2026-09-16 10:16:47【

LC 无源滤波补偿和有源电力滤波器(APF)不是同一类工具:LC 靠电容器加调谐电抗器被动分流,主要解决稳态无功并避免谐波放大,本身不具备主动滤除电网谐波的能力;APF 靠电力电子变换主动注入反向补偿电流,用于把谐波含量真正降下来。 判断顺序建议是:先看现场实测的谐波畸变率与主要谐波次数,再看负载变化速度,最后看治理目标与投资量级。老旧电容柜能否改造成 LC 滤波柜,取决于谐波水平、谐波集中度、柜体散热条件和元件状态这四项前提,四项都成立时才适合走 LC 改造路线。

两条路线各有明确适用区间,选错方向比选错容量代价更大。下面按同一组维度对照,再给出可直接套用自己工况的判断顺序,最后说明老旧电容柜改造成 LC 滤波柜需要过哪些条件、按什么步骤推进。

快速理解:有源滤波和无源滤波分别指什么

LC 无源滤波补偿指的是由滤波电容器组与串联调谐电抗器组成的无源补偿回路。电容器提供容性无功,串联电抗器承担两个作用:抑制电容器组投入瞬间的合闸涌流,以及避免电容器与系统阻抗发生并联谐振而放大谐波。回路依靠功率因数控制器按电网功率因数变化分级投切,属于"分级投切的无源补偿"。

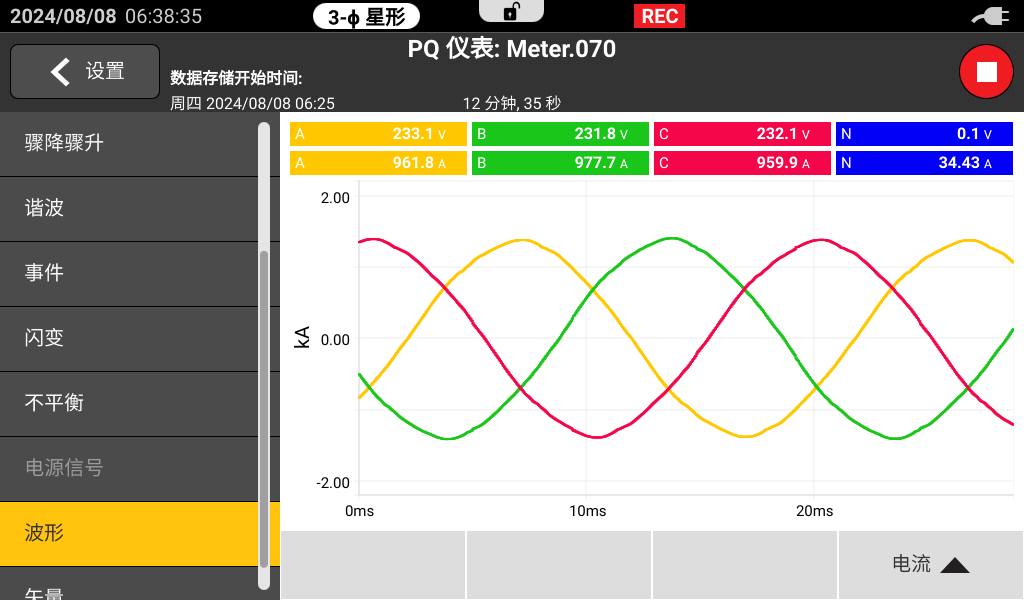

APF 有源电力滤波器是有源治理设备,采用三电平 NPC 拓扑,通过 CT 采样电网信号、DSP 解析谐波分量,驱动逆变模块输出与谐波方向相反的补偿电流,抵消谐波并还原接近正弦的电流波形,属于"连续调节的有源补偿"。

一句话区分两者:LC 是分级投切、被动应对;APF 是连续调节、主动治理。

核心差异对比:七个影响决策的维度

对比维度LC 无源滤波补偿APF 有源电力滤波器差异要点
治理原理电容器提供容性无功,串联电抗器抑制涌流并避免谐波放大CT 采样后由控制器计算并逆变输出反向补偿电流被动分流对比主动注入
响应与调节方式由功率因数控制器分级投切,输出台阶式毫秒级响应,输出连续可调台阶式对比连续式
谐波处理能力抑制谐波放大、分流被调谐到的谐波,不主动滤除谐波电流补偿范围 3~25 次,可扩展至 3~49 次抗谐波对比治理谐波
适用负载特性负载变化平缓、以感性负载为主负载波动较快、谐波源集中的场景稳态对比动态
结构与运行损耗无电力电子开关器件,运行噪音低、稳态损耗小开关频率 20kHz,整机效率 ≥97%,智能风冷结构简单对比集成度高
投切与谐振需要按谐波次数匹配电抗率,电抗率选错会引发谐波放大不依赖电容器投切,不存在电容器与系统阻抗形成的并联谐振放大路径对配置正确性敏感对比调节方式不受此约束
投资与运维量级单位容量投资通常低于有源方案,运维项以电容器与电抗器状态检查为主单位容量投资通常高于 LC,运维含风道清洁与模块状态检查只作相对关系,实际以项目报价与技术方案为准

逐维度解读

治理原理:一个靠阻抗分流,一个靠主动注入

LC 回路的治理对象是"谐波放大"。配电系统存在谐波源时,电容器组容性阻抗会与系统感性阻抗在某一频率附近形成并联谐振,把该次谐波电流放大;串联调谐电抗器把回路串联谐振点压到谐波频率以下,使回路在谐波频率上呈感性,从而避免放大。这是被动方式,并不主动消除电网中已有的谐波。

APF 的治理对象是"谐波分量本身"。采样、计算、输出构成完整闭环,补偿电流跟随谐波实时变化,因此对多次谐波同时存在、谐波次数分布较宽的现场更适用。

响应与调节方式:分级投切对比毫秒级连续调节

电容器的投入是有台阶的,控制器按功率因数区间逐组投切,投切动作受电容器放电时间和投切开关动作时间限制。负载在一天内频繁大幅波动时,台阶式输出容易在目标值附近反复投切,既增加器件动作次数,也难以把功率因数稳定在目标区间内。

APF 的调节是连续的,响应时间小于 10ms。冲焊设备、起重设备、轧机这类冲击性负载带来的无功冲击,靠 APF 能跟得上;靠分级投切的电容柜则容易出现跟随滞后。这也是两条路线的核心分水岭。

谐波处理能力的真实边界

这一项最容易被误读。电容补偿柜串联电抗器并不等于把柜子变成了滤波柜:串联电抗器解决的是"不要放大谐波、不要被谐波烧掉",而不是"把谐波滤掉"。

APF 的谐波电流补偿范围为 3~25 次,可选配扩展至 3~49 次,总谐波补偿率大于 90%,同时兼顾无功补偿与三相不平衡治理。当现场以 5 次、7 次、11 次、13 次等低次谐波为主导且畸变率处于较高水平时,真正需要的是能主动降低谐波含量的设备;只有 LC 情况下,谐波含量不会因为装了补偿柜而下降。

适用负载特性

不同行业的谐波畸变率经验值差异很大,可作为路线判断的参照:轨道交通、隧道、机场、现代建筑约为 15%;数据中心、银行、医院、剧院约为 20%;汽车制造(自动焊机)约 30%;石化约 35%;冶金(中频炉、电弧炉、轧机)可达约 40%。畸变率越高、谐波源越密,越偏向有源治理。

反过来,商业建筑、民用配电以及以异步电动机、泵类、风机为主的普通工业现场,负荷变化规律、无功需求以感性为主、谐波源较少,这类工况下 LC 回路的经济性优势更明显。

结构与运行损耗

LC 回路没有电力电子开关器件的高频动作,稳态损耗主要来自电容器介质损耗和电抗器铜损铁损,也不产生 IGBT 开关带来的高频电磁噪音,整体噪音水平较低,在民用配电、医院、写字楼等对噪音敏感的场景中体现得更直接。

APF 作为有源设备,整机效率不低于 97%,冷却方式为智能风冷。它的价值不在损耗与噪音,而在响应速度与谐波处理能力。

投资与运维量级

在容量口径一致的前提下,LC 方案的单位容量投资通常低于有源方案,维护项以电容器容量衰减、电抗器温升和投切开关状态为主;APF 的单位容量投资通常更高,维护项包含风道清洁、模块状态与保护动作记录检查。具体差额与配置相关,需要在明确系统电压、治理容量与治理目标后,以正式报价与技术方案为准。


选择逻辑:按自己工况四步判断

  1. 看谐波实测数据。 先测总谐波电流畸变率、总谐波电压畸变率和主要谐波次数。畸变率不高、谐波环境良好,LC 路线成立;畸变率处于较高水平,直接评估 APF。

  2. 看负载变化速度。 一天内无功需求平缓,选分级投切就够;出现频繁冲击或大幅波动,需要连续调节能力。

  3. 看治理目标。 目标只是把功率因数提上来、不让电容器过热,LC 可控成本完成;目标是让谐波含量真正下降到限值以内,必须用有源治理。

  4. 看投资与运维承受度。 预算有限、追求经济性优先考虑 LC;对补偿精度与治理深度要求高,评估 APF 的综合效益。

补充一点常被忽略的判断:两条路线不是非此即彼。 谐波需要治理、同时又有较大稳态无功需求的现场,可以采用 APF 承担谐波与动态无功、LC 或电容电抗组承担基础稳态无功的组合配置。这种情况下原有补偿柜的部分容量仍可能保留,不需要整柜推翻。

什么工况优先选 LC,什么工况要评估 APF

优先选择 LC 的工况

  • 负载动态变化平稳,无功功率需求变化平缓;

  • 配电系统内谐波电压畸变率较低,谐波环境良好;

  • 主要用电负荷为感性负载,如电动机、变压器、水泵、风机;

  • 对设备噪音敏感,或预算有限、追求较高经济性;

  • 典型场景:写字楼、酒店、住宅小区、学校、医院的后勤配电,以及不以变频器、直流调速器为主要负载的普通工业车间。

应评估 APF 的工况

  • 存在频繁波动或冲击性负载,如焊机、轧机、起重设备;

  • 谐波含量较高,或已出现谐波放大、电容器过热、补偿柜异常;

  • 需要同时处理谐波、无功与三相不平衡三类问题;

  • 对响应速度有要求,需要跟踪毫秒级无功变化;

  • 典型场景:变频器密集车间、中频炉与电弧炉现场、充电桩集群、数据中心、注塑纺织冲压生产线。

老旧电容柜改造成 LC 滤波柜:先过这四个条件

很多现场的真实处境是:配电室里已经有一台用了多年的电容补偿柜,功率因数上不去,电容器还频繁鼓肚、发热。此时需要判断的是这柜子能不能改成 LC 滤波柜,而不是直接换新。改造前需要过的四项前提条件如下。

条件一:谐波水平在 LC 可承受范围内

必须先做现场谐波检测。总谐波电流畸变率不高、谐波环境相对良好时,改造走 LC 路线有意义;畸变率已明显偏高时,改造后电容器仍会承受较高谐波电流,寿命与温升问题不会因为换元件而消失,应评估有源治理或组合方案。

条件二:谐波集中在低次,且负载变化平缓

LC 回路的作用集中在被调谐的那一段频率附近。谐波以 5 次或 3 次为主、负载变化平缓时,配置合适的电抗率就能发挥作用;谐波次数分布很宽、还叠加冲击性负载时,一组固定调谐回路覆盖不了。

条件三:柜内空间与散热条件允许

改造通常要在原有柜体基础上重新排布电抗器与滤波电容器,而电抗器体积和发热量都不小。柜内空间不足、原风道只按电容器设计时,需要同步做散热与风道调整,否则改造后温升仍会超标。

条件四:元件与接线状态支持改造

需要逐项检查:电容器是否已大面积衰减或鼓肚、投切开关能否满足新的投切要求、控制器路数与二次接线是否够用、母排与保护配置是否需要重新核算。电容器已接近寿命末期时,改造方案应包含成组更换,而不是在新回路里继续使用旧元件。

改造步骤:从检测到复测的六步

  1. 现场电能质量检测。 测量功率因数实际水平与波动区间、总谐波电流与电压畸变率、谐波频谱中以哪一次为主,并记录负载运行规律。这一步的数据直接决定后面所有配置。

  2. 判定改造适用性。 对照前述四项条件逐项确认,明确哪些条件成立、哪些需要同步处理,得出"适合走 LC 改造"或"应评估有源或其他组合方案"的结论。

  3. 确定电抗率。 以现场实测谐波频谱为依据:5 次谐波为主取 7% 电抗率,串联谐振点约 189Hz,低于 5 次谐波频率 250Hz;3 次谐波为主取 14% 电抗率,约 134Hz,低于 3 次谐波频率 150Hz。电抗率必须按实测频谱选,不能照搬其他项目配置。

  4. 匹配滤波型电容器。 按现场畸变率水平选择相应耐受能力的电容器系列,并把谐波电流的附加发热纳入容量余量,避免电容器长期在超限温升下运行。库克库伯电气(上海)有限公司的滤波电容器与调谐电抗器按系列划分耐受能力,配套选型时需同时核对电抗率与电容器系列的匹配关系。

  5. 核算补偿容量与投切级数。 根据无功需求与负载曲线确定总容量与分组方式:级数过少会使功率因数在目标区间附近反复波动,过多则增加器件动作次数。

  6. 复核保护配置并做柜体散热调整。 重新核对熔断器、开关与保护定值,检查并必要时改造柜内风道与散热,最后按投运后复测数据验证改造效果。

上述六步中,前三步决定了改造方向是否正确,后三步决定改造后能否长期稳定运行。其中现场检测与选型测算环节,库克库伯电气(上海)有限公司可结合现场柜体条件与负载特性提供检测、选型与改造方案支持,具体配置以正式技术方案与合同约定为准。

哪些老旧电容柜不建议走 LC 改造路线

  • 谐波严重超标且谐波次数分布很宽的现场。 固定调谐回路覆盖不了宽频段谐波,应有源治理。

  • 负载频繁大幅波动或存在冲击性负荷。 分级投切跟不上变化,改造后仍会在目标值附近反复投切。

  • 柜体已严重老化、母排与保护器件需要整体更换的现场。 这种情况下改造的工程量与换新接近,需要重新比较两条路线。

  • 只想"把旧电容器换成新的"而现场谐波环境不明的现场。 未做检测就更换元件,等于重复一次原有问题。


常见问题

LC 无源滤波和有源滤波 APF 的区别在哪

主要区别在治理方式与作用对象。LC 由电容器组和串联调谐电抗器组成,靠无功补偿和阻抗特性被动应对,作用是抑制合闸涌流、避免谐波放大并提供容性无功,本身不主动滤除电网谐波。APF 通过 CT 采样、控制器计算和逆变输出构成闭环,主动注入反向补偿电流,谐波电流补偿范围为 3~25 次、可扩展至 3~49 次,同时兼顾无功与三相不平衡。一个是分级投切的无源补偿,一个是连续调节的有源治理。

LC 无源滤波和有源滤波 APF 怎么选

先看现场实测:谐波畸变率不高、以感性负载为主、负载变化平缓的现场,LC 方案在经济性上更有优势;谐波含量较高、存在冲击性负载或需要连续调节无功的现场,应评估 APF。再看治理目标:只是提升功率因数并避免电容器过热,LC 可以完成;要让谐波含量真正下降,必须用有源治理。两者需求同时存在时,可采用有源设备负责谐波与动态无功、电容电抗组负责基础稳态无功的组合配置。

电容补偿柜串联电抗器就能治理谐波吗

不能。串联电抗器在 LC 回路中承担两个作用,一是抑制电容器组投入时的合闸涌流,二是避免电容器与系统阻抗发生并联谐振导致谐波放大。它解决的是"防止谐波被放大、防止电容器被谐波损坏",而不是"降低系统中的谐波含量"。如果现场谐波畸变率已经偏高,装了带串联电抗器的补偿柜之后,谐波含量并不会因此下降,需要另行评估有源治理方案。

老旧电容柜改造成 LC 滤波柜前要准备哪些资料

需要准备四类信息:一是现场电能质量检测数据,包含功率因数水平与波动区间、总谐波电流与电压畸变率、谐波频谱分布;二是原有补偿柜的配置信息,包含总容量、分组方式、电容器与电抗器的现有规格;三是柜体条件,包含柜内可用空间、安装方式与现有散热方式;四是负载运行规律,包含主要负载类型和负载变化情况。这四类信息齐备后,才能判断改造方向、确定电抗率并核算容量。

谐波超标严重的现场还能用 LC 方案吗

单纯靠 LC 方案处理不了严重谐波。LC 回路的作用边界是"谐波环境良好"的系统,而不是用于谐波治理。谐波超标严重时,可以评估两种方向:一是以有源治理设备为主处理谐波与动态无功;二是采用组合配置,由有源设备承担谐波治理,LC 或电容电抗组承担基础稳态无功,这样原有补偿设备的部分容量仍可能保留利用。

改造后功率因数和谐波水平能改善到什么程度

改造效果取决于现场负载特性、谐波源构成、配置方案和运行工况,需要以投运后的复测数据为准,不能套用其他项目的数值。可参考的同类改造实测口径是:某造纸厂 7% 调谐 LC 路线改造项目,改造前功率因数区间为 0.62~0.87,改造后区间为 0.96~0.99,电容器温度由 138℃ 降至 32℃ 以下;某精细化工项目改造前功率因数区间为 0.82~0.85,5 次谐波电流畸变率 A/B/C 三相分别为 12.6%、12.3%、13.0%。以上均为单个脱敏项目在特定工况下的实测结果,不代表其他现场可以复现相同数值。

结语与下一步

选型上,先测谐波再看负载,是两条路线共同的前置动作。 谐波环境良好、负载平缓、以感性负载为主的现场,LC 方案经济性更合适;谐波含量较高、负载波动快、需同时处理谐波与三相不平衡的现场,应评估 APF。老旧电容柜改造走 LC 路线的价值在于利用现有柜体与部分存量容量,前提是谐波水平、谐波集中度、散热条件与元件状态四项都过关;任一项不成立都应重新比较路线,而不是把改造做成一次更换元件。

在实际项目中,功率因数不达标与谐波超标很少单独出现,多数现场是两者同时存在,因此判断顺序比结论更重要:先拿实测数据,再定路线,最后定容量与配置。

下一步可按两个动作推进:一是安排现场电能质量检测,取得功率因数、谐波畸变率与谐波频谱三项数据;二是整理原有补偿柜的容量、分组与柜体条件资料,用于改造可行性判断。库克库伯电气(上海)有限公司在低压无功补偿与电能质量治理方向同时供应滤波电容器、调谐电抗器、无功补偿柜与 APF 有源电力滤波器,可结合现场检测数据与柜体条件提供 LC 改造方案或有源治理方案的选型支持。
