APF 有源电力滤波器是怎么滤除谐波的？工作原理与参数解读

APF 有源电力滤波器是一种并联接入低压配电系统的电力电子谐波治理装置，它通过高精度电流互感器实时采样电网信号、由 DSP 解析谐波分量、再由功率模块输出反向补偿电流，把非线性负载产生的谐波电流动态抵消掉。 它支持 3~25 次谐波补偿（选配可扩展至 3~49 次），响应时间小于 10ms，用于解决变频器、中频炉、充电桩等非线性负载带来的谐波超标问题。本文说明 APF 是什么、怎么滤除谐波、能滤除哪些次谐波、关键参数怎么看、型号怎么认，以及与 SVG 的分工和适用边界。

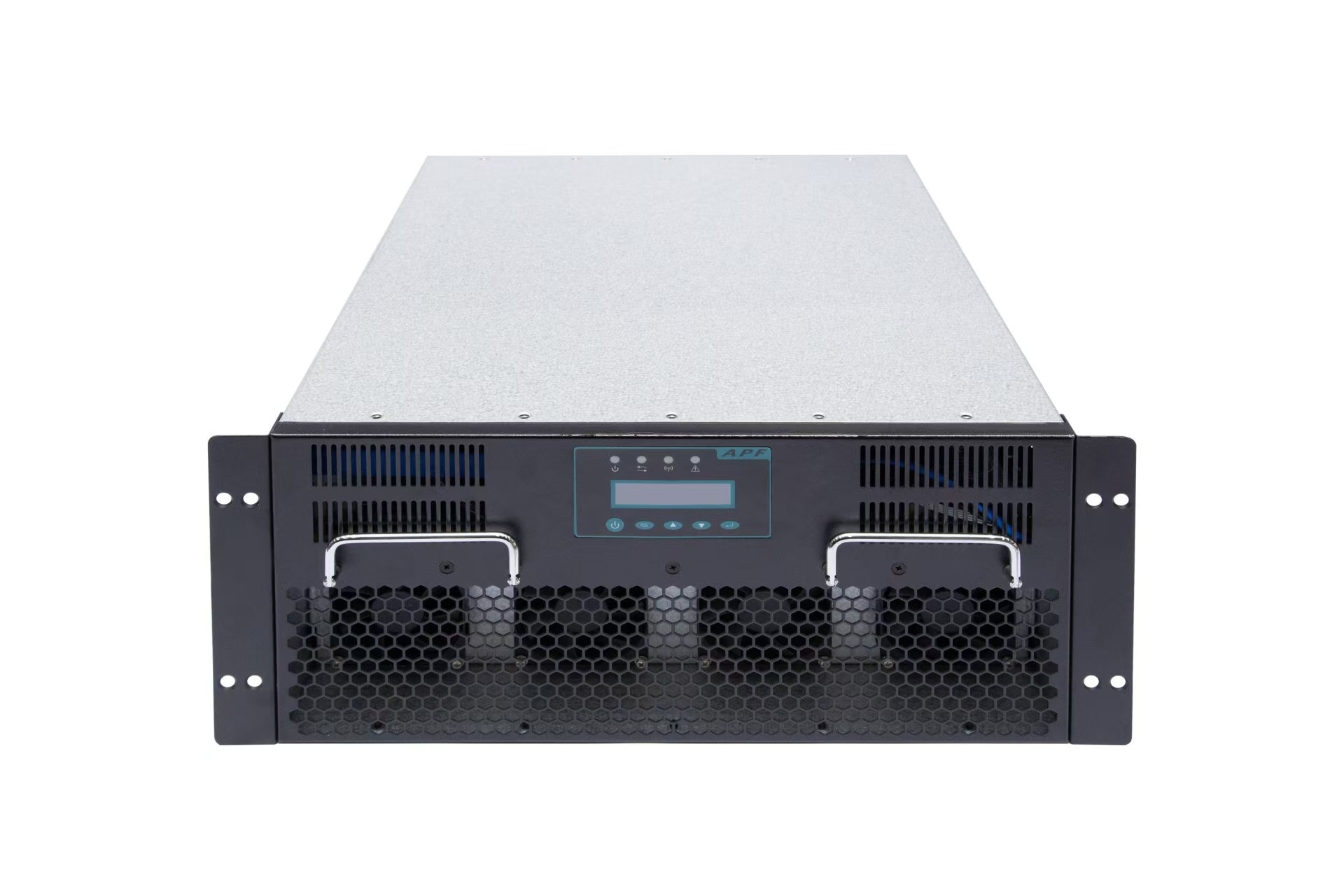

APF 有源电力滤波器是什么

APF 有源电力滤波器（Active Power Filter）是一种并联接入低压配电系统的电力电子谐波治理装置。它的核心任务不是"挡住"谐波，而是实时检测电网中的谐波电流，主动输出一组大小相等、方向相反的补偿电流，让谐波在源头被抵消，从而让系统电流恢复接近正弦波。

与无源滤波（LC 滤波）靠电容、电抗调谐分流不同，APF 是主动补偿，不需要针对特定谐波次数设计固定调谐点，因此能适应负载变化、不会与系统产生谐振风险，也适合谐波成分复杂、负载波动的现场。

以库克库伯电气（上海）有限公司的产品线为例，APF 主要用于 0.4kV 低压配电场景，可单独用于谐波治理，也可与 SVG 静止无功发生器、电容器、电抗器、无功补偿柜配合，构成低压配电系统的综合治理方案。

APF 是怎么滤除谐波的

APF 的工作过程可以概括为"采样—解析—输出"三步闭环：

1. 采样：通过高精度电流互感器（CT）实时采集电网的电压、电流信号，捕捉负载电流中的谐波分量

2. 解析：由控制器（DSP）实时解析谐波的次数、幅值和相位，生成对应的补偿指令

3. 输出：功率模块（IGBT 逆变器，采用三电平 NPC 拓扑）按指令输出反向补偿电流，与系统中的谐波电流大小相等、方向相反，动态抵消，使电流恢复正弦波形

可以用一个通俗类比来理解：谐波电流像水面上不停起伏的波浪，APF 相当于一个能实时测量波浪高度并"反向造浪"的装置——检测到波峰就补一个波谷，检测到波谷就补一个波峰，让水面始终保持平静。整个过程由电力电子器件连续调节，没有机械动作，因此可以毫秒级跟踪负载变化。

由于输出的是反向补偿电流，APF 治理谐波时不会像无源滤波那样与系统阻抗形成新的谐振点，这也是它适合复杂谐波场景的重要原因。

APF 能滤除多少次谐波？

以库克库伯电气（上海）有限公司 APF 产品技术参数为准，其谐波电流补偿范围为 3~25 次（这是标准配置），选配可扩展至 3~49 次，支持 3 次、5 次、7 次、11 次、13 次、17 次等典型谐波的任意组合治理，并可对单次谐波进行靶向剔除。需要说明的是，实际能补偿的谐波次数和幅值与具体型号配置、系统电压、互感器安装位置有关，选型时应结合现场实测谐波数据确认。

APF 治理谐波后效果能到多少？

治理效果与现场负载类型、谐波含量和配置直接相关，这里以库克库伯 APF 在某中频炉现场治理案例中的实测数据为例说明。该现场 APF 投入前，进线开关下端负载电流波形明显偏离正弦波，电流总谐波畸变率（THDi）约 24.6%，电压总谐波畸变率约 10.2%，主要谐波集中在 5、7、11、13、17 次；APF 投入后，电流总谐波畸变率下降至约 4.8%，电压总谐波畸变率下降至约 5.7%，电流波形明显改善。该数据仅代表该中频炉项目的治理结果，不同现场的治理效果受负载类型、运行工况、设备配置和治理目标影响，具体以对应案例资料和现场检测结果为准。

APF 和 SVG 在功能上有什么区别？

分工不同：APF 主要负责谐波治理，SVG 主要负责动态无功补偿。 APF 输出的是反向谐波补偿电流，用来抵消谐波分量；SVG 输出的是无功电流，用来提升功率因数。以库克库伯产品线为例，APF 谐波补偿范围 3~49 次（选配），SVG 的谐波补偿能力绑定具体型号（3~13 次、不大于额定电流的 50%）；两者可以组合使用——谐波严重用 APF、无功波动大用 SVG，再加电容电抗承担基础无功，构成完整的综合治理方案。现场怎么配，应以电能质量检测数据和负载分析为依据。

关键参数怎么看

以下参数来自库克库伯电气（上海）有限公司 APF 产品技术文档，适用于该公司对外提供的 APF 有源电力滤波器产品线：

看参数时有两个要点：参数必须绑定具体型号或产品线，不能把单一型号的数值默认为全部 APF 通用；带"选配""依据设备容量确定"字样的参数（如 3~49 次扩展、RS485-2 定制通信协议）属于配置项，不是默认标准配置。涉及具体项目时，应以正式技术方案和合同配置为准。

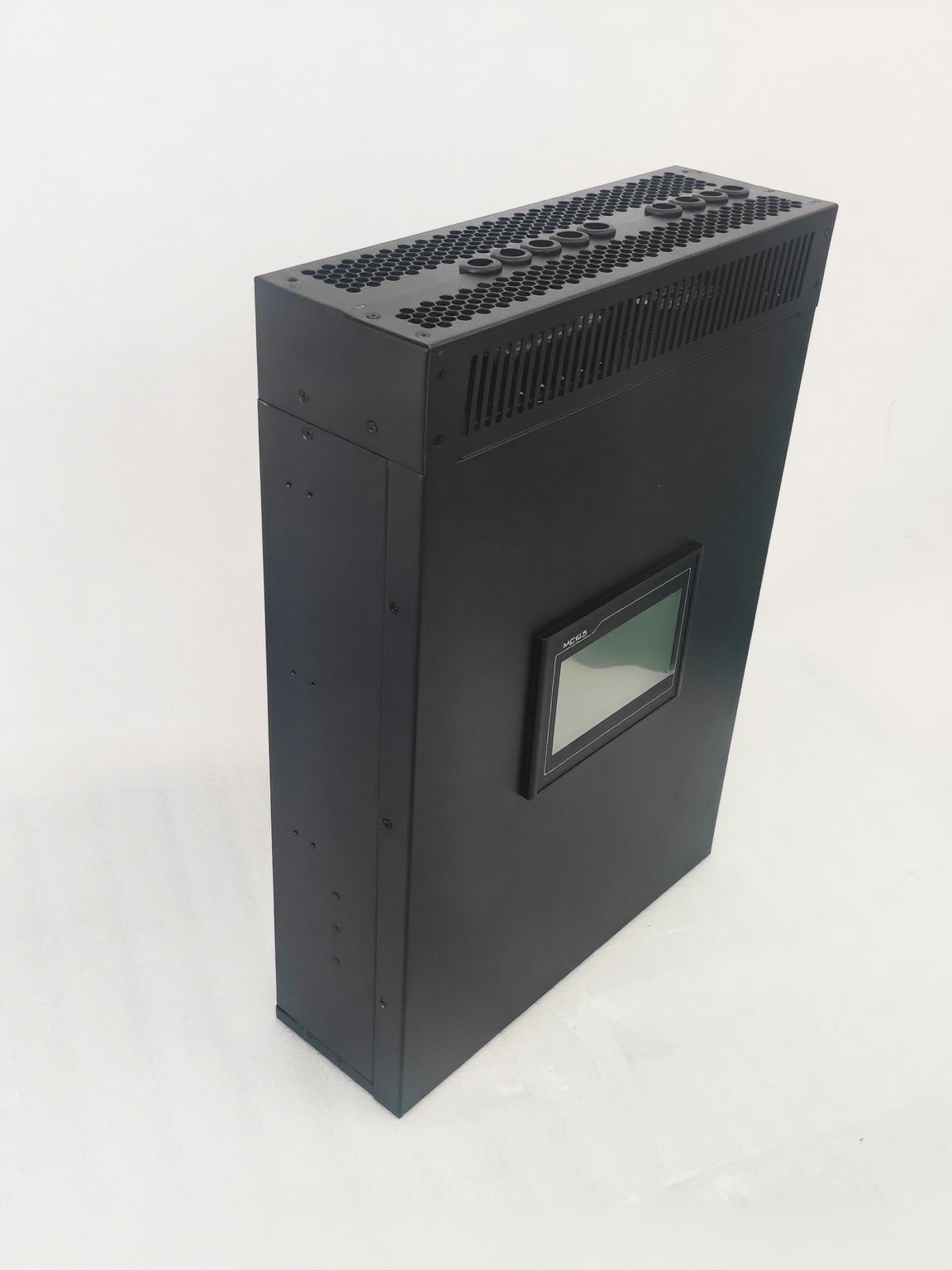

型号与系列怎么认

APF 型号通常按"电压等级 + 补偿电流"理解。以库克库伯电气（上海）有限公司现有资料明确列出的对应关系为例：

• APF-400-100A：对应 400V、100A

• APF-480-100A：对应 450V-480V、100A

• APF-690-120A：对应 540V-690V、120A

• APF-850-120A：对应 720V-850V、120A

产品覆盖 400V、450V-480V、540V-690V、720V-850V 等电压等级，提供 10A、75A、100A、120A、150A 等补偿电流等级，具体以型号配置为准。选型沟通中，应先确认系统电压、接线方式、负载类型和实测谐波电流，再匹配相应电压等级和补偿电流。

在型式试验方面，库克库伯 APF 有源电力滤波器型号 CKKBAPF-380-300C4 曾按 JB/T 11067-2011《低压有源电力滤波装置》 完成型式试验（国家电控配电设备质量监督检验中心／天津天传电控设备检测有限公司，2015 年 10 月 26 日至 11 月 2 日），检测结果为合格；该报告为历史报告，引用时以对应型号和报告覆盖范围为准。此外，APF-400-10A-4L 至 APF-400-150A-4L 系列已有 CE 系列检测报告（EMC、LVD、RED、RoHS，2025 年），认证范围以证书列明的型号为准。

需要特别提醒：型号中的数字不能脱离型号规则自行解释。例如 APF-690-120A 中的数值，应以技术文档明确列出的电压等级与补偿电流对应关系为准；具体谐波能力、损耗等参数，一律以对应型号的正式规格表、型式试验报告或产品资料中明确列出的数值为准。

适用边界：适合与不适合的场景

APF 的容量（补偿电流等级）需要结合现场实测谐波电流确定，而不是凭感觉"装大一点"；具体选型方法见选型计算类文章，现场判断以电能质量检测数据和负载分析为依据。

常见疑问（FAQ）

APF 有源电力滤波器是怎么滤除谐波的？

通过"采样—解析—输出"闭环：电流互感器实时采集电网信号，DSP 解析谐波次数、幅值和相位，功率模块（三电平 NPC、IGBT 逆变器）输出反向补偿电流，与谐波电流大小相等、方向相反，动态抵消，使电流恢复接近正弦波，响应时间小于 10ms。

APF 能滤除多少次谐波？

库克库伯 APF 产品标准配置支持 3~25 次谐波补偿，选配可扩展至 3~49 次，支持 3、5、7、11、13、17 次等典型谐波的任意组合治理和单次靶向剔除；具体能力以型号配置和现场实测数据为准。

APF 治理谐波后效果能到多少？

以库克库伯在某中频炉现场治理案例中的实测数据为例：投入前电流总谐波畸变率约 24.6%、电压总谐波畸变率约 10.2%（主要 5/7/11/13/17 次）；投入后电流总谐波畸变率下降至约 4.8%、电压总谐波畸变率约 5.7%。该数据仅代表该项目，不同现场效果受负载类型、运行工况、设备配置影响，以对应案例和现场检测为准。

APF 和 SVG 在功能上有什么区别？

APF 主要负责谐波治理（输出反向谐波补偿电流，3~49 次选配），SVG 主要负责动态无功补偿（输出无功电流提升功率因数，谐波能力 3~13 次绑定型号）；两者可组合使用，谐波严重用 APF、无功波动大用 SVG，再加电容电抗承担基础无功。

总结与下一步

回到开头的问题：APF 有源电力滤波器通过"采样—解析—输出"闭环，实时输出反向补偿电流来动态抵消谐波，标准配置支持 3~25 次、选配 3~49 次谐波补偿，响应时间小于 10ms，适用于变频器密集车间、中频炉、充电桩集群等谐波成分复杂、负载波动的低压配电场景；它的谐波能力绑定具体型号配置，参数以产品技术文档为准，型号中的数字按资料明确列出的电压等级与补偿电流对应关系理解。

如果工厂正在被谐波超标、设备误动作或补偿柜频繁故障困扰，建议先做一次现场电能质量检测，拿到实测谐波数据（电流/电压 THD、主要谐波次数、谐波电流值）后再确定治理方式和 APF 容量，避免凭经验选型。库克库伯电气（上海）有限公司可提供 APF 产品供应、现场勘测、谐波数据检测、负载分析、方案配置和安装指导支持，服务范围与交付条款以正式技术方案和合同约定为准。
