SVG 静止无功发生器是怎么工作的？动态无功补偿原理与参数解读

SVG 静止无功发生器是一种基于电力电子变换原理的动态无功补偿装置，它通过 IGBT 功率器件主动输出无功电流，在毫秒级（响应时间<10ms）内实现容性、感性双向连续补偿，用于解决低压配电系统功率因数偏低、无功波动和冲击性负载导致的力调电费考核问题。本文说明 SVG 是什么、怎么实现动态无功补偿、关键参数怎么看、型号怎么认，以及它的适用边界。

SVG 静止无功发生器是什么

SVG 静止无功发生器（Static Var Generator）是一种并联接入低压配电系统的电力电子无功补偿装置，其核心任务是根据系统无功需求，主动向电网输出或吸收无功电流，把功率因数稳定在目标区间。

与传统的电容补偿柜相比，SVG 不需要依靠电容器组的逐级投切，而是直接控制电力电子器件连续调节无功输出，因此响应更快、补偿更平滑，也适用于负载变化快、无功波动明显的现场。两者的详细对比见《SVG 和传统电容补偿柜有什么区别？》。

以库克库伯电气（上海）有限公司的产品线为例，SVG 主要用于 0.4kV 低压配电场景，可单独用于动态无功补偿，也可与 APF 有源电力滤波器、电容器、电抗器、无功补偿柜配合，构成低压配电系统的综合治理方案。

SVG 是怎么实现动态无功补偿的

SVG 的工作过程可以概括为"采样—运算—输出"三步闭环：

1. 采样：通过电流互感器采集系统当前的电压、电流信号，实时测量无功功率和功率因数

2. 运算：由控制器（DSP）计算系统当前缺少或多余的无功电流，并生成对应的补偿指令

3. 输出：IGBT 功率器件按指令高频开关（开关频率 16kHz），主动输出相位相反的补偿电流，抵消系统中的无功电流

可以用一个通俗类比来理解：系统里多余的无功电流像一辆"空跑的车"，SVG 相当于一个能即时判断并"反向牵引"的装置——检测到容性无功过剩就吸收无功，检测到感性无功不足就输出无功，始终让系统里的无功趋于平衡。

由于整个过程由电力电子器件连续调节、没有机械投切动作，SVG 的补偿是连续无级的，这也是它能应对冲击性负载、功率因数频繁波动的原因。

SVG 能同时补偿感性和容性无功吗？

能。SVG 的无功电流补偿方向包含容性补偿和感性补偿两种：当系统感性无功偏多（功率因数滞后）时，SVG 输出容性无功电流进行补偿；当系统容性无功过剩（功率因数超前）时，SVG 吸收无功电流进行补偿。这一"双向"能力是 SVG 区别于普通电容补偿的重要特征——传统电容器组只能输出容性无功，无法吸收过剩的容性无功，而 SVG 可以双向调节。

SVG 的响应速度有多快？

以库克库伯电气（上海）有限公司对外提供的 SVG 产品线参数表为准，其响应时间小于 10ms，即在毫秒级时间内即可完成一次无功补偿调节。对于负载频繁波动、功率因数上下跳动的现场（如焊机、起重机、轧机等冲击性负荷），毫秒级响应可以显著减少功率因数跌落的持续时间。需要说明的是，响应时间是设备本体参数，实际改善效果还与系统容量、负载特性和补偿配置有关。

关键参数怎么看

以下参数来自库克库伯电气（上海）有限公司客户确认的 SVG 技术参数表，适用于该公司对外提供的 SVG 静止无功发生器产品线：

看参数时有两个要点：参数必须绑定具体产品线或型号，不能把单一型号的数值默认为全部 SVG 通用；带"选配""依据设备容量确定"字样的参数（如 50Hz/60Hz 频率选配、RS485-2 定制通信协议）属于配置项，不是默认标准配置。涉及具体项目时，应以正式技术方案和合同配置为准。

型号与系列怎么认

SVG 的型号构成与容量档位、安装形式相关。以库克库伯电气（上海）有限公司现有资料为例，其 SVG 型式试验报告对应完整型号为 CKKBSVG400-100，由苏州电器科学研究院股份有限公司按 DL/T 1216-2019《低压静止无功发生装置技术规范》 完成检测（2021 年 8 月 23 日至 9 月 2 日），检测结果为合格；该报告可作为同系列 100kVar 及以下容量机型的参考资料。

需要特别提醒：型号中的数字不能脱离型号规则自行解释。例如 CKKBSVG400-100 中的字符，不应仅凭位置推断为电压或容量；具体容量、电压等级、谐波能力等参数，一律以对应型号的正式规格表、型式试验报告或产品资料中明确列出的数值为准。

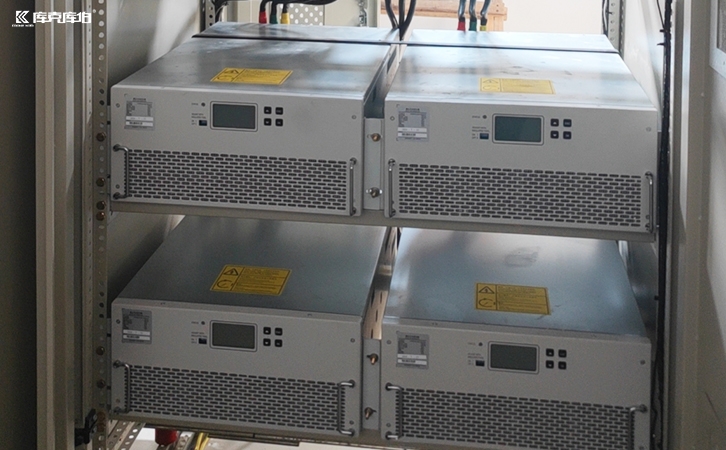

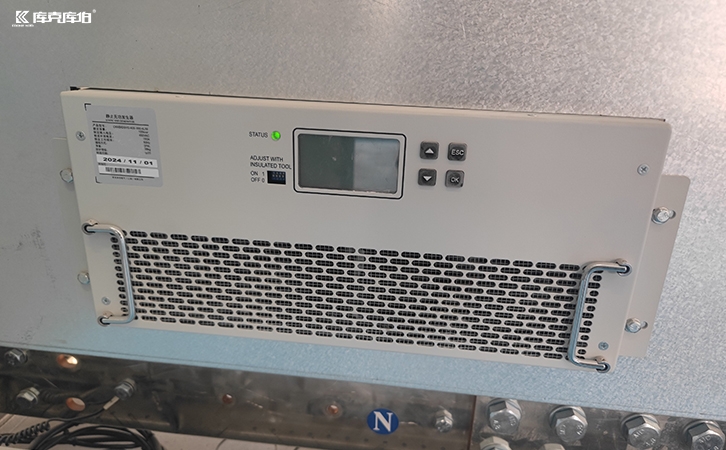

SVG 在安装形式上分为机架式和壁挂式，容量常见有 15、20、35、50、75、100kVar 等档位；具体安装尺寸、并柜方式和选型对照，见安装与选型类文章，本文不展开。

SVG 除了无功补偿还能治理谐波吗？

部分可以，且能力绑定具体型号。 根据客户确认的 SVG 技术参数表，SVG 产品线支持 3～13 次谐波电流补偿，补偿能力不大于额定电流的 50%，总谐波补偿率大于 90%。这意味着在谐波分量以低次为主、含量有限的现场，SVG 可以在补偿无功的同时兼顾一部分谐波治理。

但要注意边界：谐波补偿能力与具体型号的容量分配、配置有关，不能按全系列默认能力表述；当谐波问题严重（如变频器、中频炉集中，电流谐波畸变率高）时，SVG 不是首选，应评估 APF 有源电力滤波器进行专项谐波治理，或采用 SVG+APF 的组合方案。判断现场用什么设备，应以电能质量检测数据和负载分析为依据。

适用边界：适合与不适合的场景

SVG 的选型容量需要结合变压器容量、当前功率因数和负载特性计算，而不是凭感觉"装大一点"；具体容量确定方法见选型计算类文章。

常见疑问（FAQ）

SVG 静止无功发生器是怎么实现动态无功补偿的？

通过"采样—运算—输出"闭环：电流互感器采集系统电压电流，控制器计算无功缺口，IGBT 功率器件以 16kHz 开关频率主动输出补偿电流，抵消系统无功电流，整个过程响应时间小于 10ms，实现毫秒级动态补偿。

SVG 能同时补偿感性和容性无功吗？

能。SVG 支持容性、感性双向无功电流补偿：感性无功偏多时输出容性无功，容性无功过剩时吸收无功，这是它区别于只能单向输出的传统电容器组的重要特征。

SVG 的响应速度有多快？

以库克库伯电气（上海）有限公司 SVG 产品线参数为准，响应时间小于 10ms。该数值是设备本体参数，现场实际改善效果还取决于系统容量、负载特性和补偿配置。

SVG 除了无功补偿还能治理谐波吗？

支持 3～13 次谐波电流补偿（不大于额定电流的 50%、总谐波补偿率大于 90%），能力绑定具体型号配置；谐波严重超标的现场应评估 APF 或组合方案，而不是单独依赖 SVG。

总结与下一步

回到开头的问题：SVG 静止无功发生器通过 IGBT 电力电子变换主动输出无功电流，实现毫秒级（<10ms）的容性、感性双向连续补偿，适用于功率因数低、无功波动大、冲击性负载多的低压配电场景；它的谐波补偿能力绑定具体型号，参数以产品线确认表为准，型号中的数字不能脱离型号规则解释。

如果工厂正在被功率因数考核或无功波动困扰，建议先做一次现场电能质量检测，拿到实测数据后再确定补偿方式和容量，避免凭经验选型。库克库伯电气（上海）有限公司可提供 SVG 产品供应、现场勘测、无功容量评估、方案设计与选型配置支持，服务范围与交付条款以正式技术方案和合同约定为准。
