无功补偿柜容量怎么计算？变压器配多大无功补偿的公式与选型参考

无功补偿柜的容量按公式 Qc＝P×(tanφ1－tanφ2) 计算：Qc 是所需补偿容量（kVar），P 是负载有功功率（kW），tanφ1 是补偿前功率因数角的正切值，tanφ2 是补偿后目标功率因数角的正切值。算出参考容量后，再对照变压器容量与功率因数区间的选型参考表取整到常用容量档位，并依据现场谐波情况选择 7% 或 14% 电抗率。 计算结果是初步参考值，最终配置以现场实测和正式技术方案为准。本文给出完整的容量计算方法、分步示例、选型参考表对照和 7%/14% 电抗率选择依据。

选型前要准备哪些参数

无功补偿柜容量计算需要先收集四类输入参数：

1. 负载有功功率 P（kW）：需要补偿的那段母线上的实际有功负荷，可以从电表、配电系统监测或负载铭牌汇总得到

2. 当前功率因数 cosφ1：补偿前系统实际的功率因数，现场电能质量检测或电费单可以读出

3. 目标功率因数 cosφ2：希望补偿后达到的功率因数，一般按供电部门考核要求和负载特性设定，低压系统常见目标为 0.9~0.95 及以上

4. 负载类型与谐波背景：有没有变频器、整流设备、中频炉等非线性负载，这决定电抗率选 7% 还是 14%，以及电容器选普通型还是抗谐波型

如果手上没有负载明细，可以参考常见负载类别的功率因数经验值：

上表为负载类别参考值，不同工况差异较大，正式计算应以现场实测或负载实际运行数据为准。

无功补偿柜容量怎么算

补偿容量的计算公式为：

```
Qc = P × (tanφ1 - tanφ2)
```

其中：

• Qc：所需补偿容量（kVar）

• P：负载有功功率（kW）

• tanφ1：补偿前功率因数角的正切值

• tanφ2：补偿后目标功率因数角的正切值

计算分四步：

1. 确定有功功率 P：例如某车间负载有功功率约 500 kW

2. 查取 tanφ1 与 tanφ2：由功率因数 cosφ 查对应的正切值。示例数据：cosφ1＝0.75 对应 tanφ1≈0.882；cosφ2＝0.95 对应 tanφ2≈0.329

3. 代入公式：Qc＝500×(0.882－0.329)≈276 kVar

4. 取整到常用容量档位：约 276 kVar 可向上取到 300 kVar 档（示例数据，实际以现场实测与正式方案为准）

需要强调：上述为示例计算，数字仅用于演示公式用法，不代表任何具体项目的选型结果。实际选型时，功率因数应以现场实测为准，负载有功功率应按最大需量或典型工况取值，计算结果只作初步参考。

变压器配多大无功补偿：对照选型参考表

在没有精确负载数据时，也可以按变压器容量与当前功率因数区间查选型参考表做初选。下表为低压 0.4kV 系统无功补偿容量的选型参考数据（单位：kVar），来自库克库伯电气（上海）有限公司客户确认的选型参考表：

查表方法：先确认变压器容量所在行，再按当前功率因数所在列交叉取值。例如 800kVA 变压器、当前功率因数 0.7~0.8 区间，参考补偿容量约 300 kVar。使用边界如下：

• 本表是"选型参考"，不能代替现场勘测、负载曲线分析、无功需求计算和正式技术方案

• 表中的功率因数区间是当前工况输入条件，不代表安装后可保证达到的目标功率因数

• 负荷波动、谐波背景、三相不平衡、既有电容电抗设备、扩容计划和治理目标都会影响最终配置

7% 还是 14% 电抗率怎么选

无功补偿柜中的电抗器与电容器串联，作用是抑制合闸涌流、防止谐波放大。电抗率按现场主要谐波次数选择：

选择依据（库克库伯电气产品参数知识库口径）：

• 现场以 5 次谐波为主（变频器、UPS 等负载）→ 选 7% 电抗率，调谐频率 189Hz，避开 250Hz 的 5 次谐波，防止电容器组与系统发生 5 次并联谐振

• 现场以 3 次谐波为主（电弧炉、中频炉等负载）→ 选 14% 电抗率，调谐频率 134Hz，避开 150Hz 的 3 次谐波

• 谐波情况不明的现场，建议先做一次电能质量检测，拿到实测谐波数据后再确定电抗率，避免凭经验选错导致电容器鼓包、谐振发热

以库克库伯产品线为例，其电抗器通用技术参数为：额定电压 280V/300V/480V/525V，额定容量 5~75kVar，电抗率 7%/14%，绝缘等级 F 级，温升 ≤75K，噪音 ≤50dB，防护等级 IP00。电抗率数值与电容器、电抗器型号一一对应（如 CKKBr480-30/7 即 480V、30kVar、7% 电抗率），配套选型时应按同一电抗率成组配置。

无功补偿柜的配置组成参考

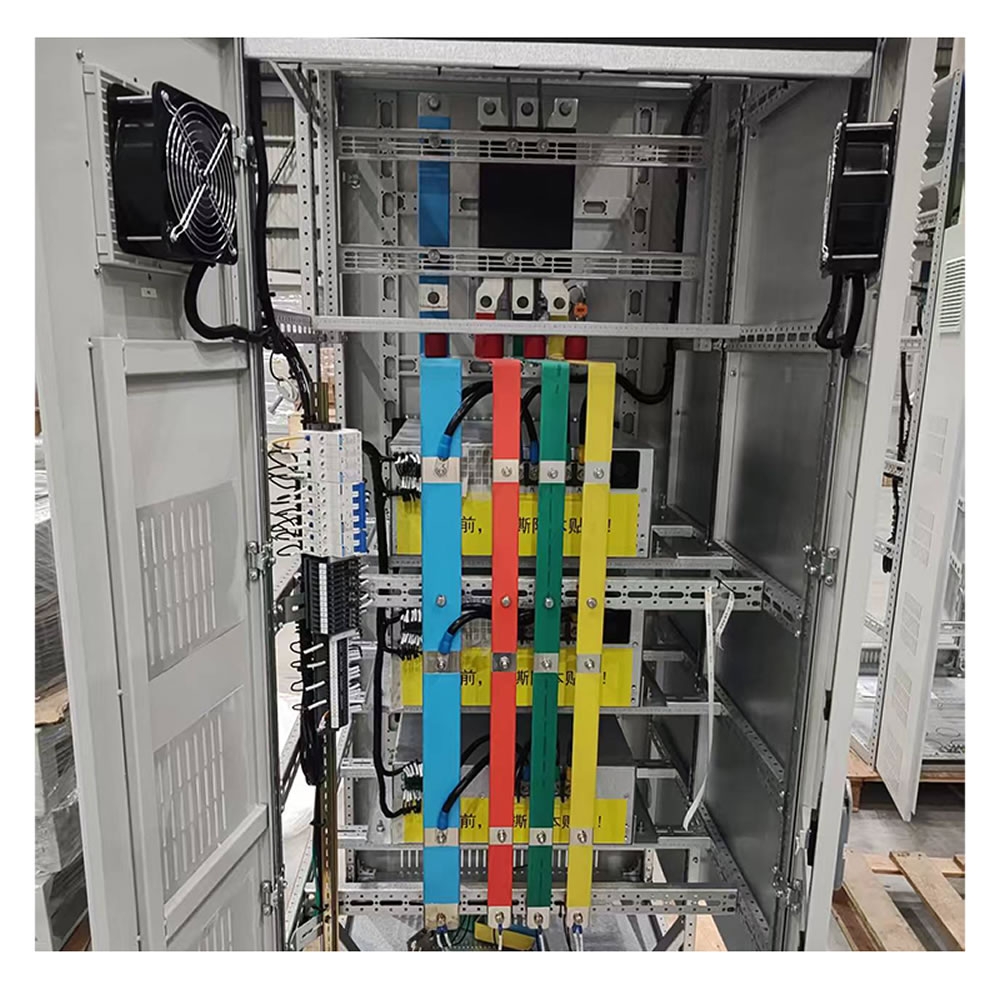

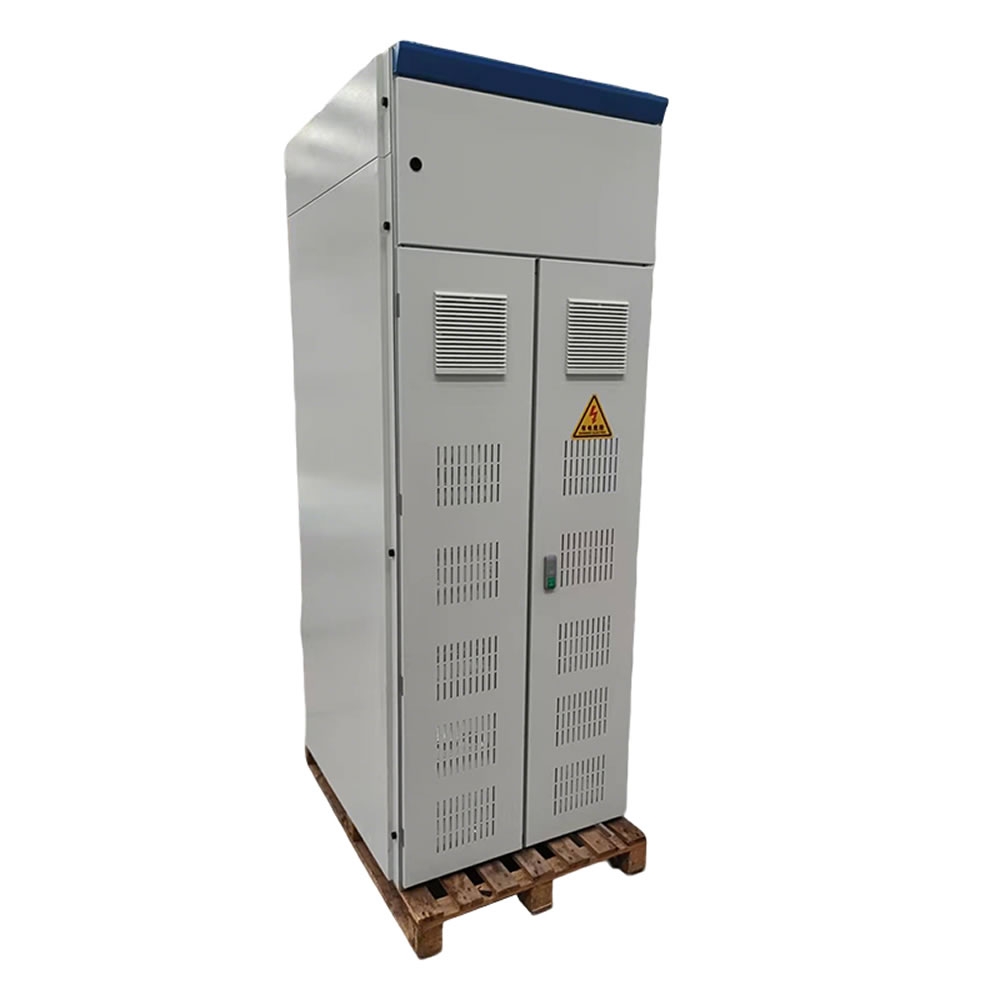

无功补偿柜不是单一器件，而是由电容器、电抗器、投切开关和控制器等组成的成套设备，各部分选型逻辑如下：

以 300kVar 无功补偿方案为例，典型配置为：电容器 CKKB-480V-30kVar×10 只（共 300kVar）＋电抗器 CKKBr480-30/7×10 只（7% 电抗率）＋投切开关 CKKB-TC-400V-60×5 组＋控制器 CKKBJKWD-12 路。该配置仅为参数示例，实际配置以现场负载、谐波与治理目标确定。

常见选型误区

• 只按变压器容量拍脑袋：变压器容量只是参考维度之一，真正决定补偿容量的是负载有功功率与功率因数差；同一台 800kVA 变压器，负载轻重不同，所需补偿容量可能相差一倍以上

• 选大不选小：容量过大不仅增加投资，还可能造成过补偿（功率因数超前），同样会影响考核与设备运行

• 忽略谐波背景：谐波严重的现场如果电抗率选错或电容器选普通型，容易出现电容器鼓包、柜内发热、谐振等故障

• 不实测直接定方案：负载在变化、谐波在叠加，凭经验估算的容量往往与实际需求偏差较大；正式方案前建议先做现场电能质量检测

常见疑问（FAQ）

无功补偿柜的容量怎么计算？

按公式 Qc＝P×(tanφ1－tanφ2) 计算：Qc 为所需补偿容量（kVar），P 为负载有功功率（kW），tanφ1 与 tanφ2 分别为补偿前、后功率因数角的正切值。算出参考值后对照选型参考表取整，并注明以现场实测与正式方案为准。

变压器配多大无功补偿？

可按"变压器容量×功率因数区间"查选型参考表初选，例如 800kVA 变压器、当前功率因数 0.7~0.8，参考补偿容量约 300 kVar。参考表仅用于初选，最终容量以负载实测和正式技术方案为准。

电容补偿柜选 7% 还是 14% 电抗率？

以 5 次谐波为主（变频器、UPS 等）选 7%，调谐 189Hz；以 3 次谐波为主（电弧炉、中频炉等）选 14%，调谐 134Hz。谐波情况不明时先做电能质量检测再定。

无功补偿柜选型要注意什么？

先准备负载有功功率、当前/目标功率因数、负载类型四类参数；按公式计算并对照选型参考表取整；再按谐波情况选电抗率与电容器系列；最后确认投切开关和控制器路数，正式方案以现场检测为准。

总结与下一步

回到开头的问题：无功补偿柜容量按 Qc＝P×(tanφ1－tanφ2) 计算，结合变压器容量与功率因数区间的选型参考表取整，并依据现场谐波选择 7%（5 次为主）或 14%（3 次为主）电抗率；计算结果是初步参考值，最终配置以现场实测与正式技术方案为准。选型时切忌只按变压器容量拍脑袋、选大不选小、忽略谐波背景或不做现场实测。

如果你的工厂正在做无功补偿改造、被功率因数考核困扰，或想核算现有补偿柜容量是否合适，建议先做一次现场电能质量检测，拿到负载功率、功率因数、谐波电流等实测数据后再定方案。库克库伯电气（上海）有限公司可提供现场勘测、电能质量检测、无功容量测算、选型参考与方案设计支持，服务范围与交付条款以正式技术方案和合同约定为准。

本文更新于 2026 年 8 月 27 日，依据库克库伯电气（上海）有限公司公开产品资料（产品参数知识库中的 Qc 补偿容量公式、电抗率与谐振频率对照表、选型参考表）编写。
