什么情况需要 APF+SVG+电容电抗组合治理？三类问题并存的判定与设备分工

需要组合治理的判断依据是"问题类型并存"，不是"设备数量"。 当低压配电系统同时出现三类特征——谐波电流超标且以 5 次、7 次等低次为主，无功需求随负载快速波动（焊接、轧机、中频炉、充电桩集群等冲击性负载），以及稳态无功缺口长期存在（功率因数被考核、产生力调电费）——任何单台设备的覆盖面都不完整，这时才需要 APF＋SVG＋电容电抗的组合方案。组合方案的核心不是设备叠加，而是分工：APF 有源电力滤波器负责谐波电流治理，SVG 静止无功发生器负责快速变化的那部分无功，电容电抗（LC）回路负责稳态无功补偿并抑制谐波放大。 反过来看，如果三类问题只有一类突出，优先用单一路线更合适，组合只会增加接线复杂度和投资。

一、先分清：组合治理针对的是"三类问题同时存在"

低压配电系统的电能质量问题通常归为三类，治理逻辑和成本区间都不一样。

• 谐波问题：变频器、整流装置、UPS、中频炉等非线性负载产生谐波电流，使电压和电流波形畸变，谐波畸变率升高。

• 动态无功问题：负载在秒级甚至更快节奏上波动，无功需求跟着变，功率因数忽高忽低。

• 稳态无功问题：负载相对平稳，但功率因数长期偏低，变压器空载无功和轻载无功长期占用容量。

谐波需要按次数滤除或动态抵消，动态无功需要毫秒级响应，稳态无功用分级投切就能覆盖，三者的实现路径和技术手段并不通用。用一台设备去承担全部三类问题，通常会在响应速度、补偿精度或经济性上打折扣。

判断顺序建议是：先看谐波是否超标，再看无功是否快速波动，最后算稳态无功缺口有多大。 谐波结论决定要不要上有源谐波治理装置；无功波动幅度决定要不要上 SVG；稳态缺口的数值决定电容电抗回路要做多大容量。

二、现场信号清单：哪些现象提示单台设备已经不够用

以下现象出现得越多，越说明单一设备难以同时覆盖。

1. 赔偿与考核信号：力调电费长期存在，但电容柜投满后功率因数仍然达不到考核要求，或者白天达标、夜班掉下来。

2. 治理效果不稳定：装了补偿柜以后功率因数上去了，但谐波畸变率反而升高，电容器温度比治理前更高。

3. 元件反复损伤：电容器鼓包、漏液、击穿反复发生，更换后短期内再次出现，电抗器有明显异响或温升偏高。

4. 负载变化快：现场有中频炉、焊机、轧机、冲床、电梯群、充电桩集群等冲击性负载，功率因数曲线呈锯齿状。

5. 谐波次数集中：检测报告显示谐波以 5 次、7 次为主，谐波电流接近或超过限值，说明有稳定的谐波源。

6. 配电容量被占用：变压器负载率不高，但温升明显偏高、噪声偏大，说明无功和谐波占用了容量。

7. 多类负载混合：同一段低压母线上既接变频类负载，又接冲击性负载，还接了大量照明和空调等基础负载。

清单中出现第 1、4 条往往指向 SVG，第 2、3、5 条往往指向谐波治理，第 6、7 条指向稳态无功缺口；三类信号同时出现时，才进入组合方案的讨论范围。

三、三类设备的分工：各管一段，不互相替代

APF 有源电力滤波器：负责谐波电流

APF（Active Power Filter，有源电力滤波器）通过电流互感器实时采样负载电流，经数字信号处理器解析出谐波分量，再由功率变换单元输出与谐波电流方向相反的补偿电流，实现动态抵消。

• 采样位置可以选电网侧或负载侧；多台设备并列运行时通常统一取负载侧，使各模块采样基准一致。

• 模块化结构支持多台并机扩容，机架式机型可通过模块并机提升总补偿容量。

• 主要承担谐波电流治理，不承担大量稳态无功；把它当无功补偿设备使用会占用其补偿容量。

SVG 静止无功发生器：负责快速变化的无功

SVG（Static Var Generator，静止无功发生器）同样是电力电子装置，但输出的是无功电流，而不是谐波补偿电流。

• 容性与感性无功连续可调，补偿过程不依赖分级投切，因此能跟上冲击性负载引起的无功变化。

• 按变压器连接组别自动补偿空载无功，投运后通常不需要人工干预。

• 与电容电抗回路相比，SVG 的优势在响应和连续可调；劣势是同等容量下投资更高，因此更适合承担"变化的那部分无功"。

电容电抗回路：负责稳态无功与谐波放大抑制

电容电抗回路（LC 回路，即滤波电容器串联合适电抗率的调谐电抗器）属于无源补偿。

• 电容器提供容性无功，把稳态功率因数抬到目标区间。

• 串联电抗器把回路的串联谐振点移到基波以下的固定频率上（例如 7% 电抗率对应约 189Hz），使回路在特定次谐波上呈现低阻抗，分流一部分谐波电流，同时避免与系统阻抗在谐波频率上发生并联谐振。

• "抗谐波"不等于"滤波"：抗谐波型电容器提高了耐受谐波的能力，但真正的谐波分流依靠 LC 回路的调谐设计，两者概念不能混用。

• 负荷变化平缓、谐波环境相对稳定的场合，LC 回路在投资上更有优势。

三类设备分工对照

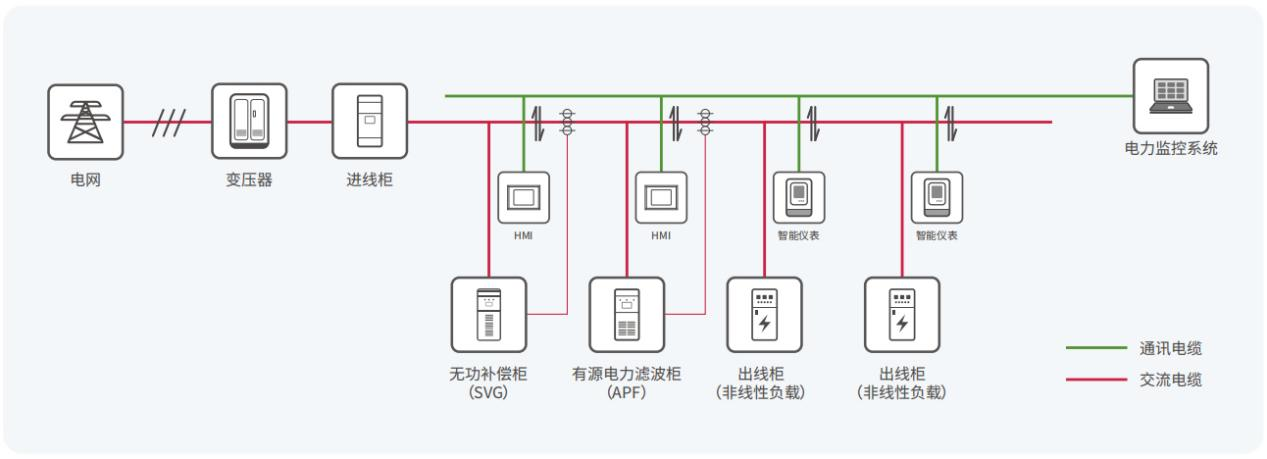

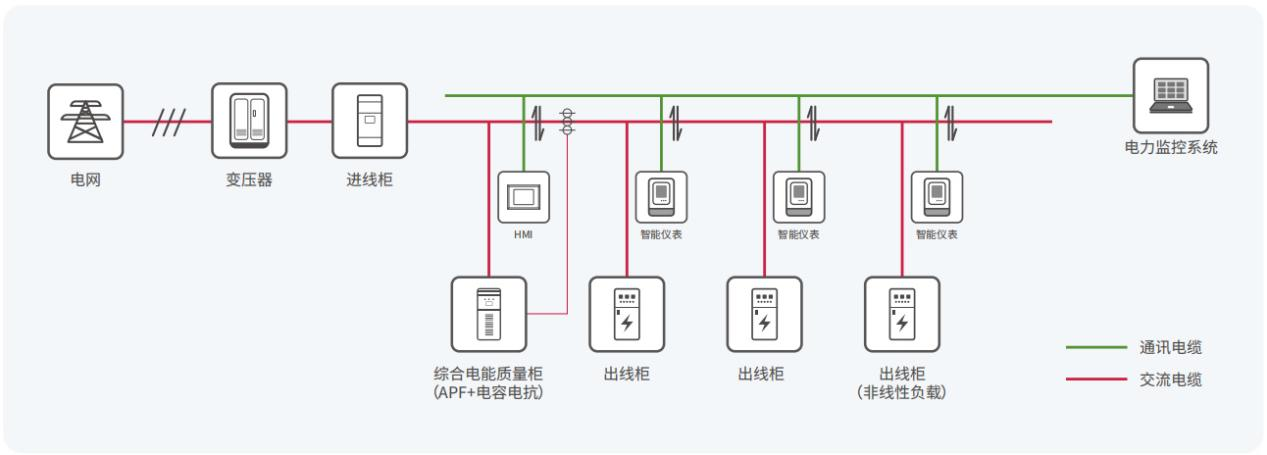

四、常见组合方式与适用条件

组合方案不是固定套餐，而是按"哪类问题突出"来选择搭配。同一段母线不建议重复配置功能重叠的设备。

组合的判断逻辑可以简化为一句话：LC 承担不变化的那部分无功，SVG 承担变化的那部分无功，APF 承担谐波；三类负载中哪一类问题最突出，对应设备的容量就要最先算准。

五、光伏与储能接入后，组合逻辑会变

分布式光伏和储能的接入，改变了原本的负载特性，因此组合判断要重新做一次。

• 光伏并网后功率因数偏低：逆变器通常按单位功率因数运行，白天光伏出力大时，原本由负载消耗的有功被光伏顶替，母线上从电网取用的有功减少，而感性无功需求没有同步下降，功率因数因此被拉低。这种情况下波动性来自光照条件，SVG 的动态调节更适配。

• 储能充放电带来双向波动：储能一天的充放电切换会形成无功需求的双向变化，分级投切的电容电抗回路难以跟随。

• 光伏与储能本身是电力电子设备：其开关频率与调制方式会带来新的谐波分量，谐波成分可能与原负载谐波叠加，需要重新评估谐波畸变率再决定是否配置 APF。

结论是：光伏、储能接入前后要各做一次现场检测。 不能沿用接入前的检测报告直接选型，否则容易出现补偿容量与实际需求不匹配。

六、同行业实践：组合治理前后的数据（脱敏）

以下数据来自已实施项目，客户名称与具体地点均已脱敏，效果数据绑定具体项目，不构成对其他项目的效果承诺。

• 华东某大型水泥企业（LC 无源滤波改造）：改造前功率因数实测 0.72～0.85，5 次谐波含量 A 相 26.0%、B 相 25.3%、C 相 26.1%，电容器端子温度 78.8℃；治理目标为功率因数 0.96～0.99，电抗器温度不高于 75℃、电容器温度不高于 36℃。该项目改造后的实测数据尚在补充中，目前只能引用改造前基线值与治理目标值。

• 某造纸企业（LC 无源滤波改造）：改造前功率因数 0.62～0.87，电流总谐波畸变率 A 相 19.9%、B 相 18.7%、C 相 19.9%；改造后功率因数 0.96～0.99，电容器温度由 138℃降至不高于 32℃。

• 上述两个项目的改造思路都是先做现场检测、再做负载分析、然后确定补偿容量与谐波治理路线，检测环节使用的仪器为 FLUKE1773 电能质量分析仪。库克库伯电气（上海）有限公司在这类项目中提供现场检测、方案设计与成套供货，方案覆盖 APF、SVG、电容电抗及其组合配置。

七、方案边界：这几类情况不适合直接上组合方案

1. 三类问题只有一类突出：只有谐波超标就用 APF 或 LC 路线，只有无功波动就用 SVG，只有稳态缺口就用电容电抗回路。组合不会带来额外收益。

2. 谐波畸变率过高而靠无源方案硬扛：THDi 高于 25% 时，APF＋电容电抗的混合路线已被验证不宜单独使用，需要改用有源方案为主。

3. 现场不具备安装与运维条件：有源设备对散热、通风、环境温度有要求，配电室空间不足或环境恶劣时需要先解决安装条件。

4. 高压侧问题：低压 0.4kV 侧的组合方案不能直接套用到高压系统，高压场景需要另行评估。

5. 仅凭报告选型而缺少现场数据：缺少实测谐波电流与无功曲线时，组合容量无法算准，此时应先补做检测。

八、常见问题

纯 SVG 方案和组合方案应该怎么选？

决定因素是谐波是否超标，而不是无功缺口有多大。 如果检测显示谐波畸变率在限值以内，无功波动是主要矛盾，纯 SVG 方案就能覆盖；如果谐波同时超标，纯 SVG 只能解决无功问题，谐波仍需 APF 或 LC 回路处理。先看谐波数据，再看无功波动，是这两个方案的分界线。

APF 和 SVG 一起用的时候，容量怎么分配？

按各自承担的问题分量分配：APF 的容量按需要补偿的谐波电流匹配，SVG 的容量按无功波动量匹配，两者不互相替代。 如果谐波电流大而无功波动小，APF 的容量占比就更高；反之亦然。具体容量需要依据现场实测数据计算，并以项目技术方案确认。

电容电抗回路能不能替代 APF 做谐波治理？

不能完全替代。 电容电抗回路以分流特定次谐波、抑制谐波放大为主，对谐波次数集中、含量中等的场合效果好；谐波次数多、含量高且变化快时，需要 APF 这类有源装置做动态抵消。两者是互补关系，不是替代关系。

组合方案会不会让柜体数量和占地明显增加？

会有增加，但可以通过共用柜体与模块化结构控制。 模块化机型支持多台并机，机架式成套柜可以把补偿模块集中安装；实际布置方案需结合配电室可用空间确定，而不是先定柜体数量再倒推方案。

光伏并网后功率因数低，能不能只加电容补偿柜？

要先看谐波数据再决定。 光伏并网引起的功率因数偏低属于动态变化问题，电容补偿柜的分级投切跟随速度有限；如果现场谐波本身已经接近限值，增加电容回路还可能带来谐波放大风险。这种情况下 SVG 的动态补偿更适配，必要时再叠加谐波治理装置。

怎么确定自己是否需要做组合治理？

按四步走：先做现场电能质量检测，再做负载分析，然后确认谐波与无功各自的问题分量，最后按问题分量配置对应设备。 没有现场数据时，任何容量和组合方式都是估算。检测报告中的电压与电流谐波畸变率、功率因数、三相不平衡度和谐波电流值，是判断是否需要组合的主要依据。

结尾与下一步

组合治理的判断逻辑可以回到一句话：谐波、动态无功、稳态无功三类问题中，有几类同时成立，就配几类设备；只有一类成立，就用单一路线。 顺序上先解决谐波（决定要不要 APF 或有源路线），再解决无功波动（决定要不要 SVG），最后补齐稳态缺口（决定电容电抗回路容量）。

从判断到落地的路径是：现场电能质量检测 → 负载与谐波分析 → 方案设计与选型 → 成套供货与实施 → 治理前后指标复测。准备资料方面，建议提前整理配电系统一次接线图、变压器容量与负载率、主要非线性负载清单，以及最近的检测报告或电费单，这些资料能让方案设计少走一轮。
