400kVA 变压器配多大容量的 APF 有源滤波器？电流等级与电压等级对照方法

APF 有源电力滤波器的容量，指的是它的额定谐波补偿电流，单位是安培（A），不是功率。400kVA 变压器按快速选型参考表对应 75A——单相负载较多和三相负载较多的工业场景查出来都是 75A。 选型时先确认系统电压等级与接线方式（电压平台不对，型号会整体选错），再按负载类型和变压器容量查表确定补偿电流等级（资料覆盖 10A~150A），容量超过单机等级时用多台并机。查表结果是初选参考，不直接等于最终配置，规格以现场实测谐波电流和正式技术方案为准。本文按"确认电压接线→初判谐波→变压器查表→落电流档位→实测复核"的顺序展开。

APF 的"容量"是补偿电流（A），不是功率

先说清一个高频混淆点：SVG、无功补偿柜的容量常用 kVar（无功功率）表示，而 APF 选型说的"容量"，是它能输出的额定谐波补偿电流，单位是安培（A）。原因在于谐波本身就是电流畸变，治理设备需要按"能补偿多大谐波电流"来标定能力。

APF 产品按补偿电流分档。资料列出的电流等级覆盖 10A 至 150A，常见标准档位包括 15A、20A、35A、50A、75A、100A、150A 等，具体以型号配置为准。谐波补偿次数、响应速度等参数随型号配置而异，通常谐波电流补偿范围为 3~25 次（可扩展至 3~49 次的按选配确认），响应时间小于 10ms。需要说明的是，APF 以滤除谐波电流为主要功能，同时具备容性/感性无功电流补偿与三相不平衡补偿能力（目标功率因数可达 0.99 级，随型号配置与现场工况而定），不要把 APF 简单理解成"只滤波"，也不要把它的电流容量当成功率来配。

第一步：先确认系统电压与接线方式

APF 选型先定电压等级，再定电流等级。电压等级必须与现场系统电压一致：型号中段的电压数字对应的就是电压平台，选错平台意味着设备无法接入。

库克库伯电气（上海）有限公司 APF 产品线覆盖以下电压平台，型号按"电压等级+补偿电流"理解：

日常选型遇到最多的是 400V 平台（常规 380V/400V 三相系统，三相四线制常见）与 690V 平台（矿山、船舶、油田等 690V 级工业现场较常见）。两者电压平台不同、接线形式不同（技术参数中按三相四线制与三相三线制分别标定额定电压），不能混用。选型沟通时应先报出现场系统电压和接线方式，再对照上表确定型号前段。

第二步：判断谐波有多重（按负载类型初判）

谐波来自非线性负载。现场谐波越重，需要 APF 输出的补偿电流越大。还没有检测数据时，可先按负载类型对照行业经验值做初判（数值为行业经验畸变率，仅用于初步判断，不是保证值）：

• 畸变率经验值约 15%：地铁、隧道、机场、现代建筑（变频风机、节能灯、电梯、中央空调等）、汽车充电（充电桩）——多采用集中治理

• 约 20%：数据中心、银行、医院（UPS、开关电源、变频空调、医疗设备等）、剧院与体育馆（调光设备）——集中治理或就地治理

• 约 30%：汽车制造（自动焊机）、造纸（碎浆机、变频风机）、橡胶（密炼机、成型机）、纺织（变频风机、整流设备）——集中治理或就地治理

• 约 35%：石化（变频调速风机、各类水泵、大型整流器）——集中治理或就地治理

• 约 40%：冶金（中频炉、电弧炉、轧机）——集中治理或就地治理

同一行业的负载组成、运行工况差异很大，经验值只能说明"这类现场通常谐波较重、需要 APF"，具体要配多大电流，仍以现场实测数据为准。

第三步：按变压器容量查快速选型参考表

没有实测谐波电流时，可按变压器容量做初选。下表取自库克库伯电气（上海）有限公司 APF 产品技术文档中的快速选型参考表，按变压器容量给出推荐补偿电流（A）：

查表方法：先找到变压器容量所在行，再按负载场景取列。回到开头的问题——400kVA 变压器，无论单相负载较多还是三相负载较多工业场景，查表均为 75A，这就是该变压器的初选参考值。

表中两列对应两类典型负载构成：单相负载较多适用于商业中心、办公大楼、酒店、医院、数据中心、剧场等；三相负载较多适用于化工、液晶、通信、纺织、造纸、印刷、烟草、汽车、港口等工业场合。表中 150A 以上的数值（如 200A、300A、500A）已超过单机常见档位，需要由多台 APF 并机实现（见下一步）。需要强调的是，查表只是初选参考，谐波电流的实际大小取决于负载类型、运行方式与治理目标，不能只凭变压器容量定最终规格。

第四步：落到电流等级与并机配置

初选值确定后，落到产品档位：

• 电流等级：APF 常见标准档位为 15A、20A、35A、50A、75A、100A、150A 等，产品资料覆盖 10A 至 150A 的电流等级；查表值落在档位之间时，与产品档位和现场实测复核后取匹配值，以型号配置为准

• 超过单机等级怎么办：APF 支持模块化并机扩容，资料给出的口径为 15 台以内并机、最大并机容量 2250A；需要 200A、300A、500A 这类较大补偿电流时，由多台 APF 并机实现，并机台数、柜体集成与互感器配置按正式方案设计（安装与并机细则另见安装调试专题）

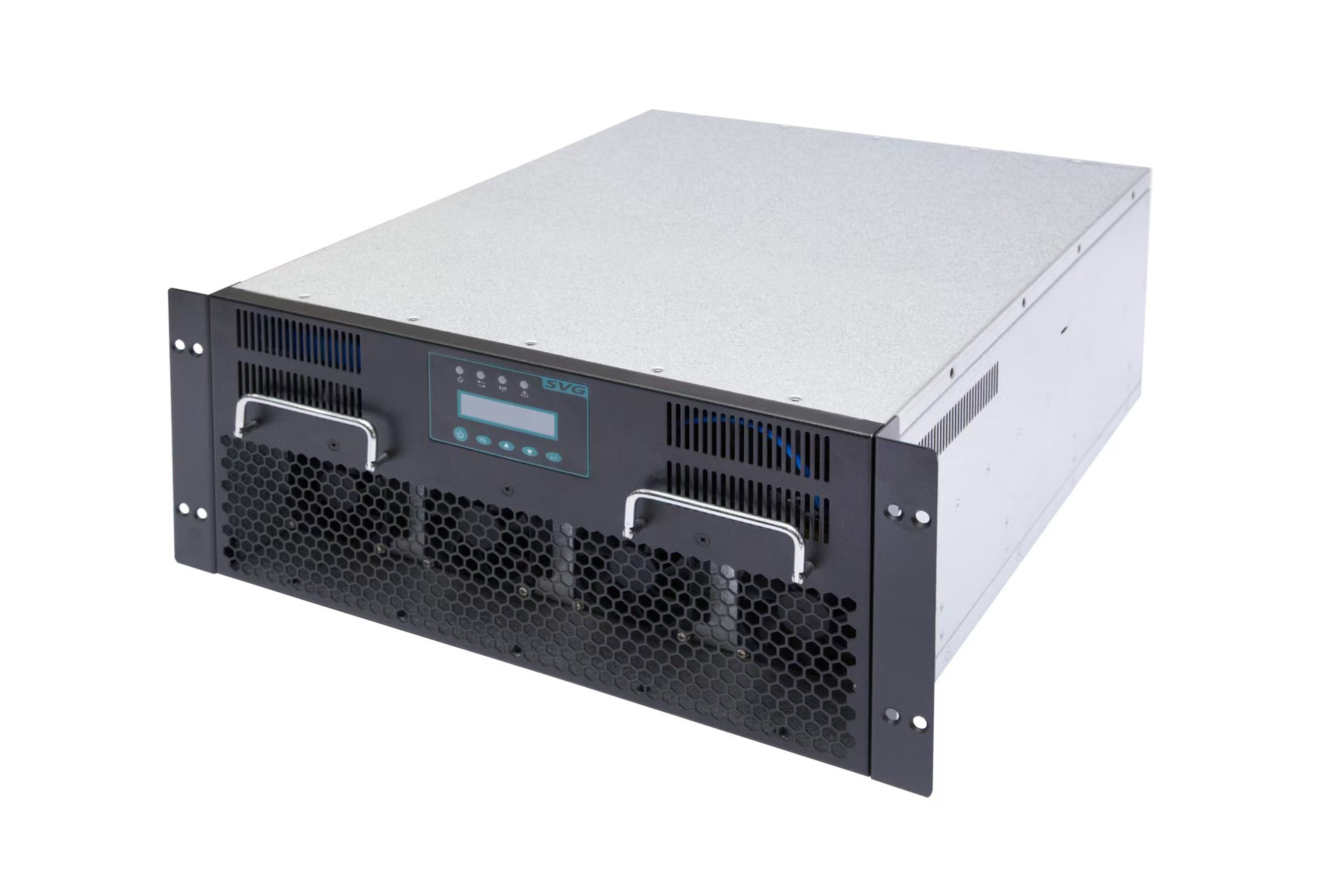

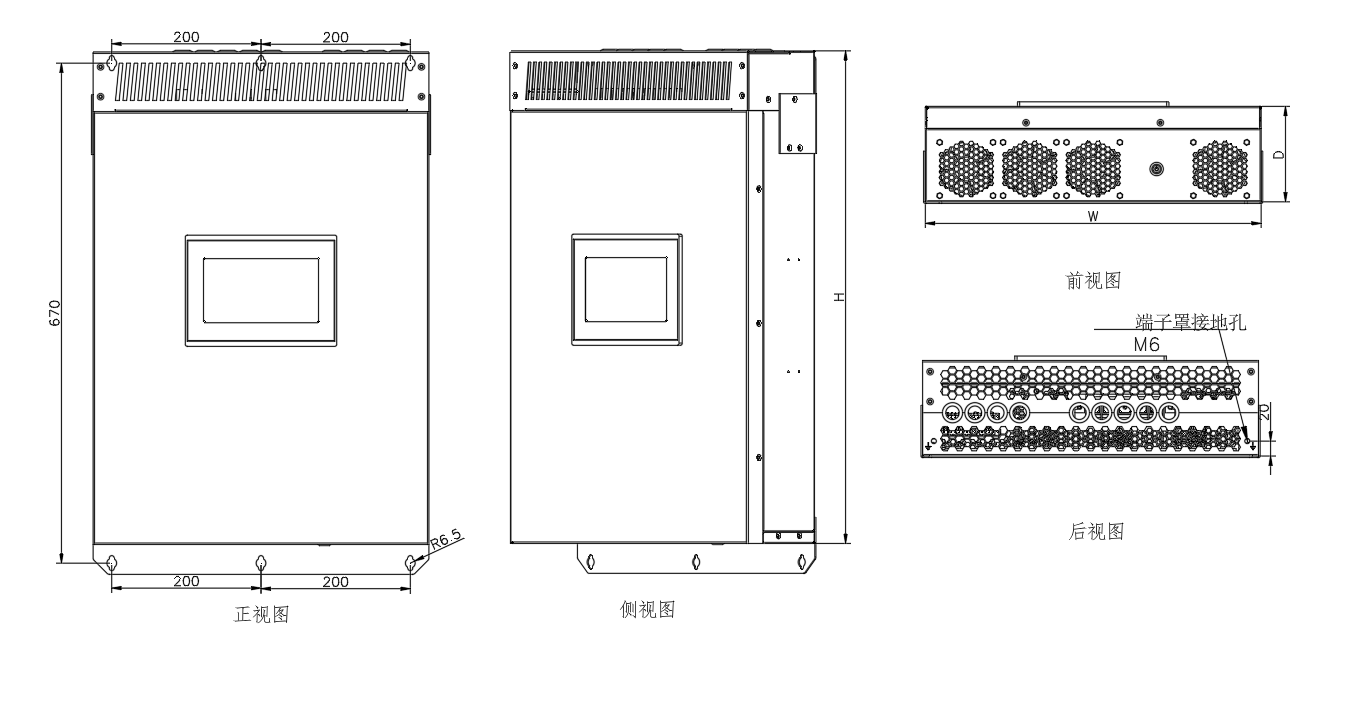

• 安装形式：APF 有机架式与壁挂式两类形态，机架式适用于集中治理与局部治理场景，壁挂式适用于就地治理或安装空间紧张的场景

落到具体型号前，还应核验所选"电压等级+电流等级"组合是否在产品线及型式试验覆盖范围内：APF 型式试验依据 JB/T 11067-2011《低压有源电力滤波装置》开展并取得型式试验合格结论（对应历史检测报告为 2015 年），认证与检测资料以具体证书、报告及覆盖型号为准。

第五步：有实测谐波数据时，按实测复核

"工厂谐波电流到底有多大"最可靠的答案来自现场电能质量检测。检测一般给出电流总谐波畸变率（THDi）、电压总谐波畸变率（THDu）、主要谐波次数及各次谐波电流值，APF 需要补的正是这些谐波电流，补偿电流等级应与实测需要治理的谐波电流量级匹配，检测与核算通常由专业方案完成。

若暂未检测，先用行业经验值初判"该不该上 APF"，再用变压器容量查表得到初选电流等级；正式方案前应安排一次现场检测复核，避免谐波电流被高估或低估导致配置偏差。测量时还要注意互感器安装位置：单台设备运行时可在电网侧或负载侧，多台设备并运时在负载侧，具体以现场接线和方案要求为准。

常见选型误区

• 电压平台选错：把 690V 级系统当 400V 平台报型号，设备无法接入；选型第一件事是确认系统电压与接线

• 只按变压器容量、不看负载：变压器容量是系统规模上限，谐波电流大小取决于实际非线性负载；同一台变压器带不同负载，需要的 APF 可以差很多

• 把查表值或行业经验值当保证：快速选型表和畸变率经验值都只用于初选，安装后的治理效果取决于负载、运行工况与配置，不把参考值写成承诺

• 谐波不重也上大容量：容量越大投资越高，还会带来柜体、互感器与系统匹配问题；按实际需求配，合适比"大"重要

• 型号组合不在产品线与检测报告覆盖范围内：选定的电压与电流组合应落在产品线及型式试验覆盖型号内，避免超范围承诺

常见疑问（FAQ）

400kVA 变压器配多大容量的 APF 有源滤波器？

按快速选型参考表，400kVA 变压器对应 75A——单相负载较多场景与三相负载较多工业场景查表均为 75A。这是按变压器容量粗查的初选参考值，谐波电流实际大小取决于负载与运行工况，最终规格以现场实测谐波电流与正式技术方案为准。

APF 的补偿电流等级怎么选？

按四步走：先确认系统电压等级与接线方式，再判断谐波源类型与严重程度（可先用行业畸变率经验值初判），然后按变压器容量查快速选型参考表得到初选电流（有实测谐波电流时按实测核算），最后把初选值落到 10A~150A 的标准档位，超过单机等级用多台并机。查表与经验值都是初选参考，正式配置以检测结果和方案设计为准。

APF 选型时电压等级 400V 和 690V 怎么区分？

看现场系统电压：400V 平台用于常规 380V/400V 三相系统（三相四线制常见），690V 平台对应 540V~690V 电压等级的系统（矿山、船舶、油田等 690V 级工业现场较常见）。型号中段数字即电压等级，APF-400-… 对应 400V 平台，APF-690-… 对应 540V~690V 平台，两者电压平台与接线形式不同、不能混用。选型时先报出现场系统电压与接线方式，再定电压等级。

怎么知道工厂的谐波电流有多大，需要多大 APF？

两种途径：没有数据时按行业负载类型对照畸变率经验值初判（如冶金中频炉类现场经验值约 40%、石化约 35%、汽车制造自动焊机约 30%，只作初步判断）；要得到准确的谐波电流大小，需现场电能质量检测，由检测给出 THDi、THDu、主要谐波次数与各次谐波电流值，APF 补偿电流等级按需要治理的谐波电流量级核算。经验值只用于初判，正式选型以实测为准。

补偿电流需要 150A 以上怎么办？

APF 支持模块化并机扩容：资料给出的口径为 15 台以内并机、最大并机容量 2250A。需要 200A、300A、500A 等较大补偿电流时，由多台 APF 并机实现，并机台数、柜体集成与互感器配置按正式方案设计，安装与并机细则见安装调试专题。

总结与下一步

回到开头的问题：400kVA 变压器配多大容量的 APF？按快速选型参考表查为 75A；选型先确认系统电压与接线（400V/480V/690V/850V 四档电压平台、型号中段即电压等级），再按负载类型初判谐波、按变压器容量查表定补偿电流等级（10A~150A），超过单机等级用多台并机（15 台以内、最大并机容量 2250A）。查表与经验值都只是初选参考，正式配置前应安排现场谐波检测复核，最终以正式技术方案为准。

如果你的工厂正在为谐波超标或变压器容量选型 APF 拿不准，建议先安排一次现场电能质量检测，拿到系统电压、负载类型与实测谐波电流后再定电流等级，避免凭变压器容量估算造成偏差。库克库伯电气（上海）有限公司可提供 APF 选型测算与谐波数据现场检测支持，协助按系统电压、接线与实测谐波电流确定补偿电流等级和并机配置方向，服务范围与交付条款以正式技术方案和合同约定为准。
