SVG 和 APF 能一起用吗？各管什么、怎么搭配 LC

SVG 和 APF 可以一起用，两者是按问题成分分工的关系，不是二选一：APF 只处理谐波电流分量，SVG 只处理快速变化的基波无功分量，长期稳定的无功缺口则可以交给无源 LC 回路。 一起用有两个前提：容量按各自的治理对象分别测算，不能拿一个总容量对半分；采样点按多设备并运规则统一设置。本文按"能不能一起用→各管什么→容易踩的坑→怎么搭配 LC→逐问题核对配置"的顺序展开。

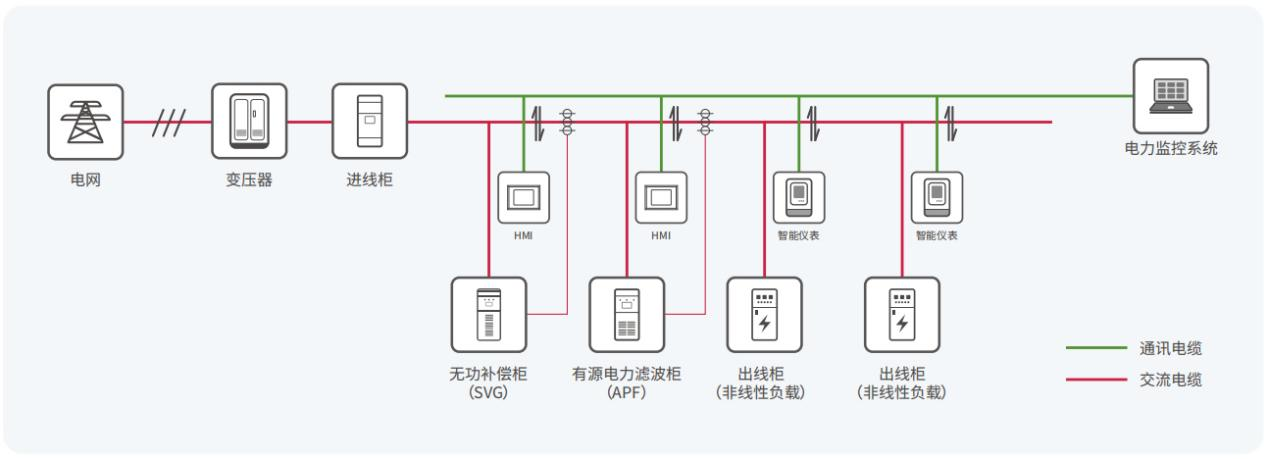

SVG 和 APF 能一起用：结论与两个前提

不少现场把两台设备安排在同一面低压母线旁时会有顾虑：两台电力电子装置同时运行，会不会互相打架。

从治理机理看，这种顾虑通常不成立。负载电流里同时含有谐波电流分量与基波无功分量，两者是电流中不同的成分：APF 有源电力滤波器采样后解析出谐波分量，输出反向补偿电流把它抵消；SVG 静止无功发生器输出无功电流填补基波无功缺口。两台设备各自只作用于自己对应的成分，职责正交，不存在争夺同一任务量的机理冲突。真正的风险不在"能不能一起用"，而在配置细节没有约定好。

前提一：容量分别测算。 APF 的容量按现场实测的各次谐波电流确定，SVG 的容量按无功波动量确定，两笔账不能合并计算，更不能拿一个总数在两台设备之间按比例分。

前提二：采样点统一。 单台设备运行时，互感器装在电网侧或负载侧均可；两台及以上设备并运时统一装在负载侧。库克库伯电气（上海）有限公司的 APF 与 SVG 产品配套 0.2 级精密互感器，比差控制在 ±0.2% 以内。采样基准不一致会让两台设备看到不同的电流，补偿输出互相干扰，这是同场运行最常见的问题来源。

各管什么：按问题成分划职责边界

SVG：负责快速变化的基波无功

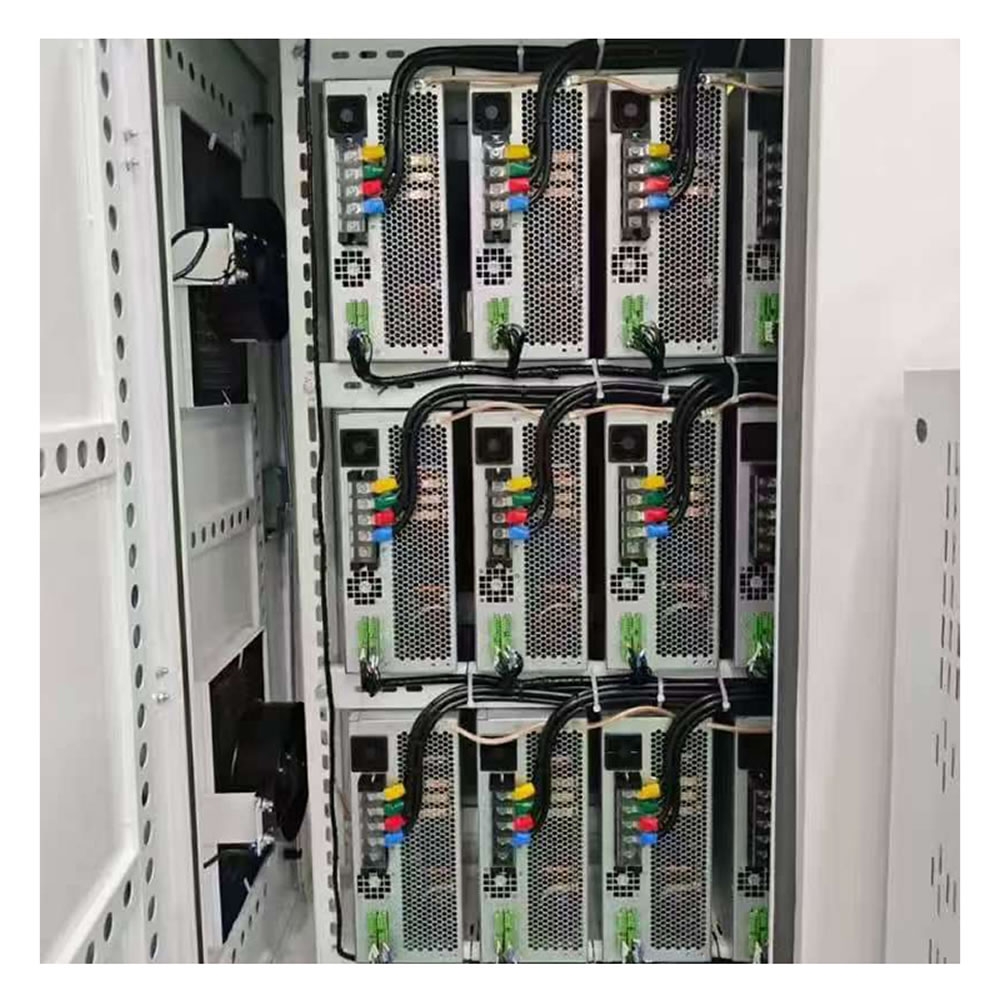

SVG（Static Var Generator，静止无功发生器）通过电力电子换流主动输出无功电流，做容性、感性两个方向的连续调节。按库克库伯电气（上海）有限公司 SVG 产品技术参数口径，响应时间小于 10ms，支持负序、零序不平衡电流补偿，并具备按变压器连接组别自动补偿空载无功的能力；扩容采用模块并机方式，最多 15 台模块并机，补偿容量覆盖范围可达几百 kvar 至几 Mvar。

负载频繁启停、无功波动明显，或光伏、储能并网带来容性工况的现场，是 SVG 的主要用武之地——容性工况下 LC 只能靠切除电容器组应对，SVG 双向连续调节的优势在这里最明显。

SVG 的谐波辅助能力，边界要看清

SVG 参数表中列有 3～13 次谐波电流补偿能力，但明确注明不大于额定电流的 50%，属于与容量分配绑定的辅助功能。谐波次数集中在低次、含量有限时，这部分能力可以分担一部分滤波压力；谐波次数多、含量深或随负载快变时，辅助能力覆盖不住，需要交给专业滤波设备。

APF：负责谐波电流分量

APF（Active Power Filter，有源电力滤波器）采用三电平 NPC 拓扑，通过电流互感器采样、数字信号处理器解析谐波分量，再输出反向补偿电流动态抵消谐波。按 APF 产品技术资料口径，可补偿 3～49 次谐波，响应时间小于 10ms，总谐波补偿率大于 90%，支持最多 15 台模块并机，机架式安装的最大并机容量为 2250A。APF 的主任务是谐波电流，对基波无功基本不承担补偿。

无源 LC 回路：负责稳态无功

无源 LC 回路由电容器串联调谐电抗器组成，按分组投切提供容性无功，补足长期稳定的感性无功缺口。它不主动滤除谐波，防谐波靠选对电抗率避开谐振点：5 次谐波（250Hz）主导时常用 7% 电抗率（谐振频率约 189Hz），3 次谐波（150Hz）主导时常用 14% 电抗率（谐振频率约 134Hz）。投切速度取决于开关形式，晶闸管开关可做到 20ms 以内，但分级投切仍是阶梯式补偿，不能连续跟随波动。

四类问题成分与设备归属可以归纳成一张小表：

同场运行最容易踩的三个配置坑

坑一：按同一个数分容量。 把"要补多少"当成一个总数，在 APF 和 SVG 之间按比例分，结果是谐波量与无功量都没对准。正确做法是两笔账分开算：APF 对着实测的各次谐波电流（尤其是含量最高的 5 次、7 次）定容量，SVG 对着无功波动量定容量，稳态缺口另行安排。

坑二：采样点混装。 一台装电网侧、一台装负载侧，两台设备看到的电流不同，输出互相干扰。多设备并运时统一装在负载侧，改造项目应在方案设计阶段就把采样位置约定下来。

坑三：把 SVG 的谐波辅助当专业滤波。 3～13 次、不超过额定电流 50% 的补偿能力，定位是辅助；指望它替代 APF 去处理多频次、深含量的谐波，容量分配会互相挤占，无功补偿本身也会被拖累。

三个坑的共同点是都发生在配置环节，而不是设备能力环节：设备参数再合适，容量账、采样点、能力定位三项中任何一项没有约定清楚，同场运行的实际效果都会打折扣。这三项也正是方案设计阶段应当逐项写入技术文件的内容。

与 LC 方案怎么选：把无功拆成快慢两块

"SVG 加 APF 还不够，要不要再上 LC"，判断点是把无功缺口拆开看：

• 随负载快变的部分归 SVG。 冲击性负荷、频繁启停设备、光伏与储能并网引起的波动，属于 SVG 的连续调节范围。

• 长期稳定的大块缺口归 LC。 LC 的单位容量成本相对较低，把占比最大的稳态无功交给它，有源设备只需要按波动部分配置，整体投资更省。

• 谐波治理量单独立账。 谐波电流归 APF，与无功两笔账互不挤占。

两种常见的混合路线各有边界：APF 搭配电容电抗的混合方案，适合无功快慢变化并存、谐波含量有限的场合；当谐波总畸变率超过约 25% 时，该路线不再适合，应评估纯 APF 或 APF＋SVG 路线。三类问题并存的现场，则由 APF、SVG 与电容电抗组按问题成分各管一段。投资量级只作相对判断：无源 LC 相对较低，有源设备按补偿电流等级配置，具体金额须按检测数据与方案测算后确认。

现场怎么定组合：逐问题配设备的核对步骤

与其在设备之间比"好坏"，不如从问题清单出发逐项归属：

1. 列问题清单。 依据电能质量检测数据，列出谐波、快变无功、稳态无功、三相不平衡、容性工况等实际存在的问题项。

2. 逐项归属设备。 按前文的职责边界表，把每个问题成分对应到 APF、SVG 或 LC；SVG 承担的三相不平衡补偿须绑定具体型号与参数资料确认。

3. 没有问题项的部分不配设备。 例如谐波不超标、无功平稳的现场，单一路线反而更经济，避免为"配齐"而重复投资。

4. 按归属分别取数。 谐波电流实测值、无功波动曲线、稳态缺口测算，分别作为三台（套）设备的容量输入。

5. 采样点与容量分配写入方案。 两项约定随正式技术方案落地，安装调试按方案执行。

常见问题

SVG 的谐波补偿能力够用时，可以不上 APF 吗？

可以。谐波次数集中在低次、各次含量不超过 SVG 额定电流的 50%、且治理目标有限时，SVG 的谐波辅助能力可以分担；谐波次数多、含量深或波动大时，仍应配置 APF 做主动滤除。判断依据是实测的各次谐波电流数据，不是经验估计。

SVG 和 APF 同时运行，互感器应该装在哪一侧？

单台设备运行时电网侧或负载侧均可；两台及以上并运时统一装在负载侧，使所有设备采样基准一致。互感器精度与变比按产品配套资料确认。

三相不平衡问题归谁管？

SVG 的参数表列有负序、零序不平衡电流补偿能力，三相不平衡通常由 SVG 一并承担；具体型号是否具备、补偿量多大，须按型号技术资料与项目选型方案确认，不能默认全系列具备。

谐波含量高的现场，电容电抗组还能不能上？

能上，但角色变了：电容电抗组承担稳态无功，串联电抗器的作用是抑制谐波放大、避开谐振点，而不是滤除谐波。谐波总畸变率超过约 25% 时，APF 搭配电容电抗的混合路线不再适合，应评估纯 APF 或 APF＋SVG 路线。

定了 SVG 之后，电容电抗柜还有没有必要同时上？

看无功结构：无功缺口大而稳定时，把稳态部分交给电容电抗组更经济，SVG 只需覆盖波动部分，有源容量可以配小；无功波动占大头、稳态缺口很小的现场，单独 SVG 也能覆盖。判断输入是检测结果里的无功波动曲线与稳态缺口测算。

总结与下一步

SVG 和 APF 能一起用，关键是把问题成分拆开：谐波电流归 APF，快变无功归 SVG，稳态无功交给 LC，三相不平衡按型号确认后由 SVG 承担。配置时两笔容量分开测算、采样点统一约定，再按问题清单逐项核对，没有对应问题的部分不配设备。

准备资料方面，建议先整理配电系统一次接线图、变压器容量与负载率、主要负载清单和最近的电能质量检测报告。库克库伯电气（上海）有限公司同时提供 APF、SVG 与电容电抗三条产品线，可按问题清单逐项对应完成组合配置与容量测算，采样点设置与容量分配在方案设计环节统一约定；具体配置以现场检测结果和正式技术方案为准。
