电力电容器选滤波型还是加强型？抗谐波与防爆系列选型对照

低压电力电容器不是"选一个系列通吃所有现场"，而是按所在电网的谐波电流畸变率（THDI）来选：谐波很轻的环境（THDI≤30%）选滤波型 A 系列，常规无谐波或谐波可忽略的环境选加强型 B 系列，谐波较重的现场选抗谐波 K 系列并按 THDI 上限落到 KK（≤50%）、KQ（≤100%）、KT（≤130%）三档，安全要求极高的场合再从防爆 S 系列中选对应结构。 滤波型和加强型之间不是"哪个更好"，而是适用环境不同；选错系列的直接后果，往往是电容器在谐波环境下过载发热、鼓包甚至损坏。

先分清：滤波型、加强型、抗谐波型、防爆型分别是什么

选型前先把四类系列的定义对齐，关键术语首次出现加粗说明。

电力电容器 是用于无功补偿的低压并联电容器，通过补偿感性无功提高功率因数；本文说的选型，是指在确定"要补多少容量"之后，再确定"在什么样的谐波环境下用哪个系列的电容器"。谐波环境不同，对电容器耐受能力的要求完全不同，这是系列划分的根本依据。

按谐波耐受能力从低到高，低压电容器产品一般分为四类（以库克库伯电气（上海）有限公司的产品参数资料为例，其 CKKB 系列即按此划分）：

四类系列共用同一套基础技术参数：长期过电压能力 1.1 倍额定电压、过电流能力 1.3 倍额定电流（含谐波）、浪涌电流耐受不超过额定电流的 200 倍，并具备自愈性能（金属化薄膜局部击穿后自动恢复绝缘）、过压力与过电流保护、内置放电电阻（断电后约 3 分钟内电压降至安全值）等设计。区别在于面对谐波时"扛不扛得住"以及"保护到什么程度"。

一句话记住划分逻辑：先看现场谐波多重，再决定是滤波型、加强型还是抗谐波型；环境安全要求高，再看是否要防爆结构。

为什么选型要先看 THDI，而不是只看容量

电容器本身不产生谐波，但它与系统中的电感（变压器、线路、电抗器等）可能形成谐振回路。当电网谐波电流较大、且恰好落在谐振频段附近时，谐波电流会被放大数倍流过电容器，造成电容器过载、温升升高、绝缘加速老化，表现为鼓包、漏液、容量衰减甚至击穿——这也是很多补偿柜"电容总坏、功率因数还提不上去"的常见原因。

所以选电容器系列之前，先要回答一个问题：这个现场的总谐波电流畸变率（THDI）大概在什么水平？

• THDI（总谐波电流畸变率，Total Harmonic Current Distortion） 是衡量电流中谐波成分占比的指标，数值越高说明谐波越严重，可近似理解为"电流波形被谐波污染的程度"。

• THDI 需要通过现场电能质量检测得到，不能凭感觉估计。变频器、整流器、中频炉、电焊机等非线性负载多的回路，THDI 通常明显偏高。

判断方法：先检测拿到现场 THDI 与主要谐波次数，再对照选型表确定电容器系列；没有实测数据时，先做检测再选型，而不是按经验直接下单。 补偿容量怎么算（Qc 公式与变压器对照）属于无功补偿容量计算范畴，本篇不展开，可参考无功补偿柜容量计算类文章；本文解决的是"容量定了之后，电容器本体用哪个系列"。

按 THDI 对照选型表，确定电容器系列

拿到现场 THDI 后，按下面这张选型对照表查档即可（低压电力电容器按 THDI 选系列的一般方法，取自产品参数知识库选型指南）：

查档分四步：

1. 确认现场 THDI：以电能质量检测报告为准，找不到数据先补检测。

2. 对照上表选系列档位：例如实测 THDI 约 45%，落在 ≤50% 区间，选抗谐波 K 系列 KK 档；若约 110%，则需选 KQ 档以上的 KT 档。

3. 同时看主要谐波次数：若以 5 次谐波为主，电容器通常还要与滤波电抗器配套并按 7% 电抗率调谐（以 3 次为主则常用 14%），把谐振点移离基波频段——电抗率与谐波次数的对应关系见电抗器选型类文章，本篇只提醒"谐波明显的回路，电容器一般不是单独投用的"。

4. 落到型号与数量：按额定电压、单只容量确定具体型号与并联只数。

需要说明的是，THDI 数值反映的是谐波严重程度的分档参考，不是保证值；同一系列内不同容量、不同电压的产品承受能力要按对应型号的正式参数表确认。选型结果属于"参考选型"，最终以现场实测数据和正式技术方案为准。

电压档与容量怎么定：先匹配系统电压，再配容量组合

系列确定后，还要定两件事：额定电压档与单只容量。

• 额定电压档：低压电容器常见额定电压档位为 250V、440V、480V、525V、690V 等（抗谐波 K 系列的电压覆盖以 250V～525V 为准）。额定电压要与电容器实际接入点的系统电压和补偿方式匹配，不能只看"系统标称 400V"就下单——不同接线方式、是否串电抗都会影响电容器端电压，电压选低会长期过压运行。

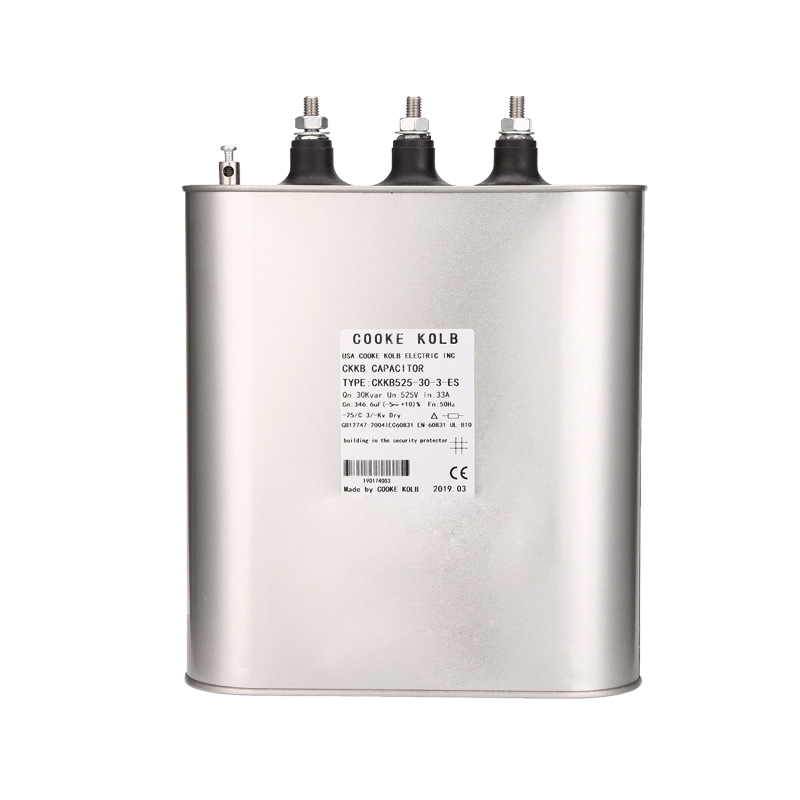

• 单只容量与组合：单只电容器容量通常覆盖 5～40kvar；超过 40kvar 的需求一般通过多只并联组合实现（例如以 30kvar 电容器多只并联组成大容量组），而不是靠单只超大容量产品。具体并联只数与分组路数，要和投切开关、控制器的路数匹配，属于成套配置环节。

高安全场合的防爆型怎么选

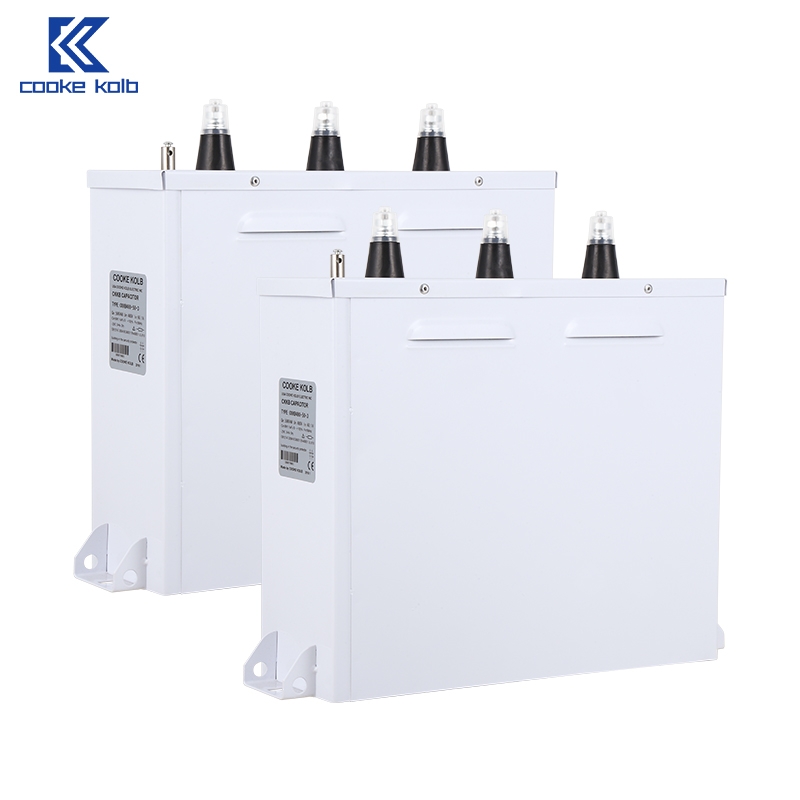

S 系列防爆型面向"对安全要求极高"的场合，采用方箱型结构与多重安全保护设计，适合粉尘、高温或对故障扩散风险敏感的配电环境。它不是一个单独档位，而是按使用环境在防爆结构内再对应滤波、抗谐波等能力：

• 防爆基础结构与能力按 BQ、AK、KK、KQ、KT 等派生代号区分，覆盖常规防爆（BQ）、滤波防爆（AK）以及抗谐波各耐受档的防爆结构。

• 选防爆型的判断顺序与普通系列一致：先按 THDI 确定需要的耐受档（滤波/抗谐波哪一档），再选具备该能力的防爆结构；谐波和防爆两个维度都要满足，缺一不可。

化工、水泥等高粉尘或腐蚀环境的现场，电容器选型还涉及外壳防腐、散热与维护周期等因素，属于场景化配置问题，本文不展开，可结合现场环境与成套改造方案一并评估。

常见选型误区

• 把"加强型"当成"抗谐波型"用：B 系列加强型是针对常规工况的加强设计，不等于抗谐波；谐波明显的现场仍应选 K 系列抗谐波型，否则容易过载损坏。

• 不看 THDI，凭"电容总坏"就换更贵的系列：先检测确认是谐波问题还是电压、温度、投切频率问题，方向错了换系列也解决不了。

• 只换电容器不配电抗器：谐波以 5 次等为主时，电容器与调谐电抗器配套使用才能避开谐振放大；单独换抗谐波电容器属于部分改善。

• 把 THDI 分档当成对谐波"彻底治理"的承诺：抗谐波电容器是"耐受"谐波，不是"滤除"谐波；真正需要治理谐波（降低谐波源）时要考虑滤波装置方案。

• 忽略防爆需求的适用边界：防爆结构解决的是故障扩散与安全问题，不替代谐波档位的选择，两者要分开判断。

常见问题（FAQ）

电力电容器选滤波型还是加强型？

看现场谐波情况：谐波很轻（THDI≤30%）可选滤波型 A 系列，它比加强型有更强的耐谐波冲击能力；常规无谐波或谐波可忽略的低压无功补偿，选加强型 B 系列更经济。两者没有绝对好坏，选错方向（把加强型用到谐波较重现场）才是问题。

滤波电容器和抗谐波电容器有什么区别？

滤波型（A 系列）面向 THDI≤30% 的低谐波环境，耐谐波冲击优于加强型；抗谐波型（K 系列）面向谐波含量较高的现场，按耐受上限分 KK（≤50%）、KQ（≤100%）、KT（≤130%）三档，采用抗谐波专用金属化薄膜与加强过压力保护。区别本质是谐波耐受能力不同，适用环境不同。

KK、KQ、KT 三档怎么选？

按实测 THDI 落档：THDI≤50% 选 KK，≤100% 选 KQ，≤130% 选 KT。数值越高代表现场谐波越严重，需要耐受能力更高的档位；档位选择以现场检测数据为准，同时注意谐波明显时电容器要与相应电抗率（如 7% 针对 5 次谐波）的滤波电抗器配套。

什么时候要选防爆型电容器？

对运行安全要求极高的场合考虑 S 系列防爆型（方箱型、多重安全保护），例如粉尘较大、温升环境严酷或担心电容器故障扩散的配电环境。判断时仍先按 THDI 确定谐波耐受档（滤波/抗谐波哪一档），再选具备该能力的防爆结构，两个维度同时满足。

电容器鼓包损坏，一定是选错系列吗？

不一定。鼓包、漏液、击穿常见于谐波放大、长期过压、柜内高温或投切过于频繁等工况叠加，选型只是其中一个环节。正确做法是先做现场检测，区分谐波、电压、温度与投切问题，再决定是换系列、加电抗器、改善散热还是调整投切策略。

总结与下一步

低压电力电容器的选型顺序可以归纳为：先检测拿 THDI → 对照选型表确定滤波型（A）、加强型（B）还是抗谐波型（K 的 KK/KQ/KT 档）→ 高安全场合再叠加防爆 S 系列结构 → 匹配额定电压与容量组合 → 谐波明显时与滤波电抗器成套考虑。 滤波型与加强型的取舍、抗谐波档位的选择都以现场实测为依据，不能凭经验拍板。

如果现场同时存在功率因数偏低、谐波超标或电容频繁损坏的情况，建议先做一次电能质量检测，拿到 THDI、主要谐波次数与电压数据后再定系列与配置。库克库伯电气（上海）有限公司可提供低压电容器系列选型技术支持与现场电能质量检测，并根据检测数据出具电容器成套配置与无功补偿方案测算，具体选型结果以现场实测和正式技术方案为准。
