某污水厂滤波防爆电容补偿改造案例

测试单位：库克库伯电气 (上海) 有限公司

测试仪器：FLUKE1773 三相电能质量分析仪

执行标准：GB/T14549-93《电能质量 公用电网谐波》、《功率因数调整电费办法》

一、项目概况

1.1 项目背景

郑州市某市政大型污水处理厂，设置进水提升工段、生化曝气车间、污泥脱水工段、加药消毒、中控配电五大配电单元，主要承担城市生活污水及部分工业废水处理。核心负载为变频曝气鼓风机、进水提升泵、回流泵、潜水搅拌器、污泥离心脱水机、臭氧消毒设备、大量 PLC 自控与仪表系统，设备运行持续产生5、7、11 次谐波。

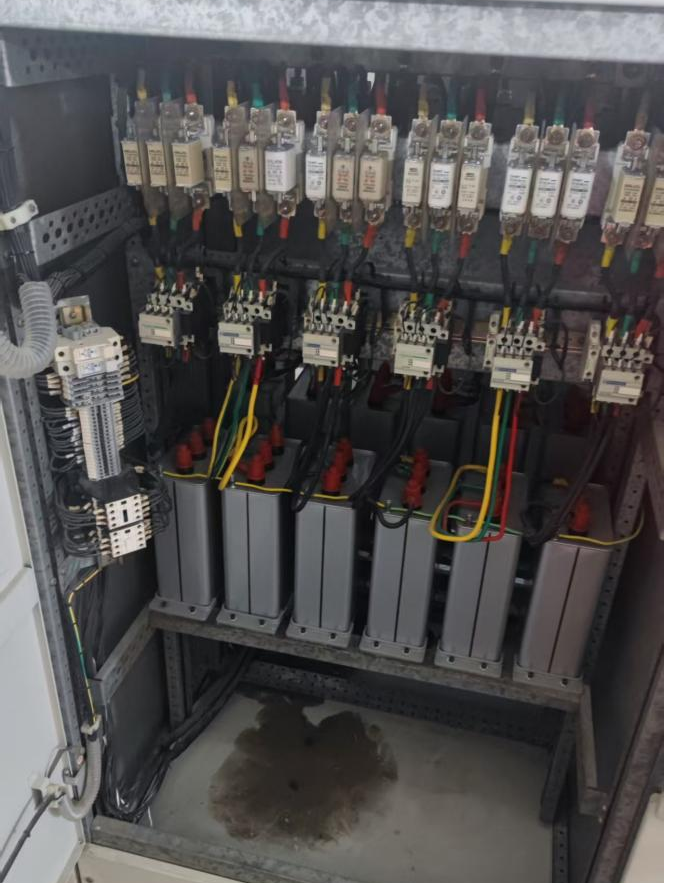

厂区原有常规电容补偿柜，无法适配污水厂 24 小时连续运行、进水水量昼夜波动大、风机泵类变频负载频繁调节的工况。长期出现功率因数不达标、谐波谐振放大、变压器及电缆过热，补偿元器件频繁烧毁；供电部门每月收取无功力调罚款；厂内 PLC 控制系统、在线水质监测仪表经常出现数据漂移、误报警；电容击穿、低压柜过热跳闸偶发，一旦配电故障，会直接造成曝气、提升泵停机，生化池工艺失控，出水指标超标，带来环保风险与运维损失。

1.2 改造前核心问题

· 功率因数昼夜波动大，无功力调罚款居高不下（核心问题）

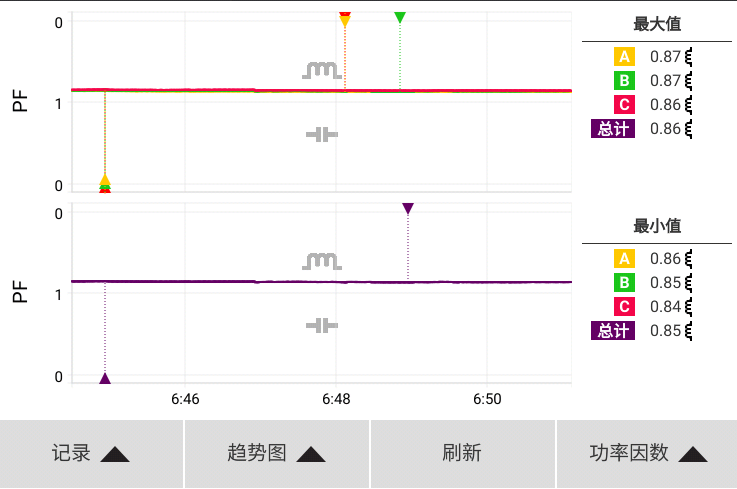

夜间进水量降低、部分风机降频低负荷运行时，综合功率因数仅 0.85；白天进水高峰、鼓风机满负荷工况最高仅 0.85，达不到供电部门 0.9 考核标准。原有补偿档位偏大，进水水量波动、风机变频调速、脱水机间歇启停，无功需求持续变化，补偿装置频繁投切，交替出现欠补偿、夜间轻载过补偿，功率因数波动剧烈，每月产生大额力调罚金，污水厂用电运行成本居高不下。

· 谐波放大加剧无功损耗，普通电容补偿效果差

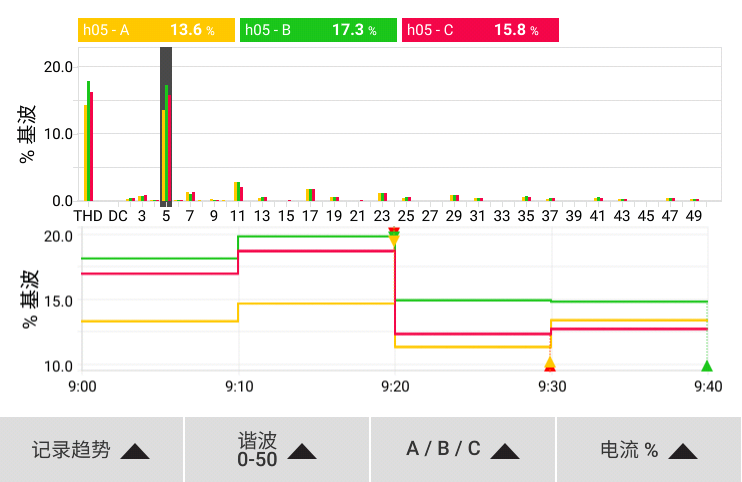

曝气鼓风机、提升泵、污泥脱水机大量变频器持续输出 5/7/11 次谐波电流，谐波在变压器、电缆回路循环，产生额外附加损耗。即便全部投入原有补偿电容，功率因数依然无法有效提升，形成 “投补效果差、无功持续超标” 的恶性循环。谐波干扰中控 PLC、水质在线监测仪表，造成测量失真、信号异常，严重时自控系统误动作停机。

·负荷动态变化，频繁投切导致补偿系统稳定性差 污水进水流量昼夜、季节波动，鼓风机根据溶解氧信号实时变频调节，污泥脱水机间歇工作。原有大档位机械投切补偿方案，控制器频繁投切电容，接触器、电容长期承受冲击电流加速老化。电容故障退出后，系统无功缺口快速扩大；电压扰动会造成中控仪表乱码、传感器误报，威胁整套污水处理工艺稳定运行。

· 补偿元器件高温老化，电容故障率高

原有普通电抗器长期承受谐波过载发热，运行异响，绝缘受热老化；电容器容量衰减快。平均每月出现 1‑2 次电容鼓包、漏液、击穿故障。单组电容失效后，无功缺口瞬间扩大，功率因数断崖下跌；污水厂不允许长时间全厂停机，故障抢修只能局部停电，存在工艺失控风险。

1.3 治理目标

• 稳定无功指标：污水厂全时段综合功率因数稳定维持 0.96~0.99，彻底消除无功力调罚款，获取电费奖励；夜间低进水、风机降频工况下杜绝轻载过补偿、无功倒送。

• 严控设备温升：电抗器运行温度≤75℃，电容器运行温度≤36℃，消除高温、异响、绝缘老化隐患。

• 削减线路损耗：滤除 5、7、11 次谐波，降低变压器、动力电缆谐波附加损耗，降低厂区月度用电成本，释放变压器有功容量。

• 保障工艺连续稳定运行：杜绝电容击穿、低压柜跳闸，消除 PLC、水质仪表误报警、误动作；避免风机、水泵非计划停机，防止生化工艺失控、出水超标，规避环保风险。

二、无源滤波电容补偿改造整体方案

针对污水处理厂变频泵与鼓风机多、谐波突出、进水负荷昼夜波动大、24 小时不间断运行工况，采用7% 调谐滤波电抗器 + 干式抗谐波防爆滤波电容 + 多回路智能分级补偿控制器补偿方案，同时实现动态无功补偿以及 5、7、11 次谐波抑制。

优化补偿柜风道结构，加装防腐防尘散热风机与滤网；控制器配置轻载闭锁、过压保护逻辑，防止夜间低负荷无功倒送。

三、改造安装现场说明

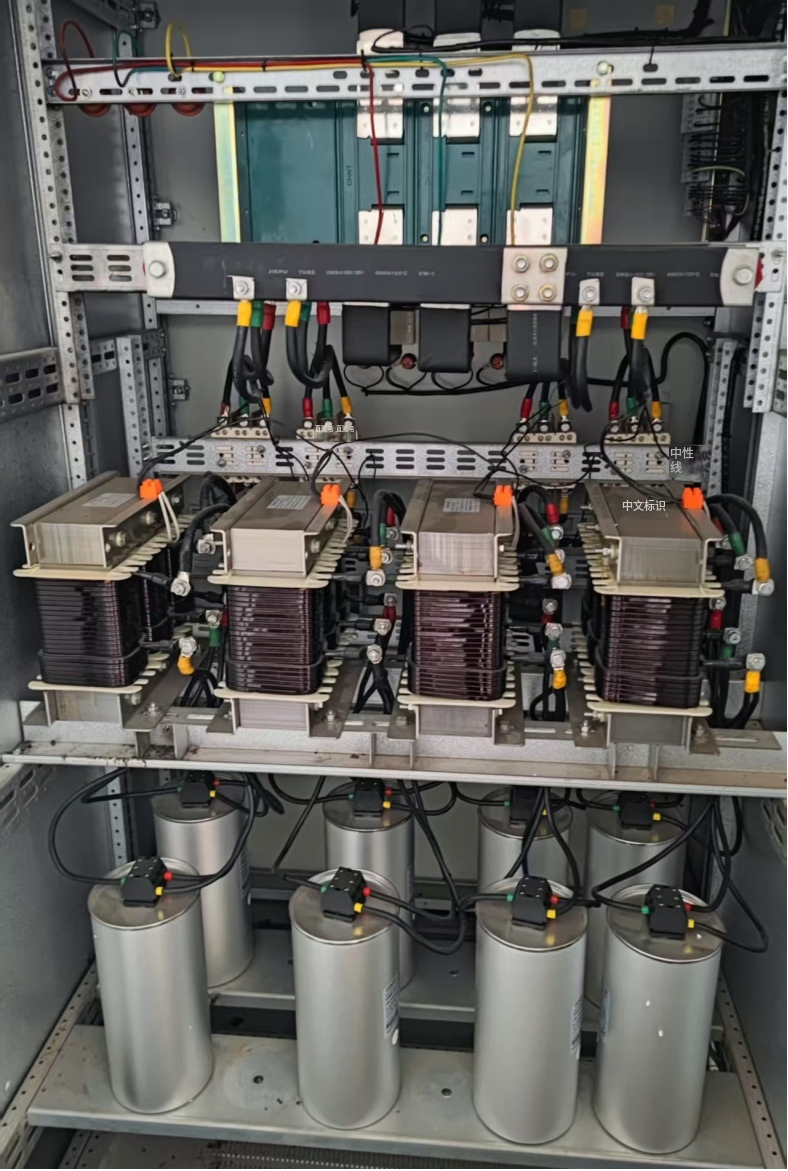

改造施工优先安排在设备检修窗口期，采用分柜分批改造，保障污水处理工艺不停机。拆除原有老旧普通电抗器、常规补偿电容器，整体更换干式抗谐波防爆滤波电容器、H 级纯铜线绕调谐电抗器；优化柜内走线，加大元器件散热间距，加装防腐防尘滤网，阻隔水汽、粉尘堆积；升级智能补偿控制器，采用小步长分级投切策略，启用轻载防过补偿、过压闭锁保护功能。

四、改造后综合治理效果

· 功率因数长期稳定达标，电费支出显著下降 全厂综合功率因数稳定高于 0.97，彻底免除月度无功力调罚款，每月均可领取供电部门力调电费奖励；

· 运维成本大幅压缩，非计划停机频次锐减 电容、电抗器烧毁、鼓包故障消除，元器件更换耗材、停机检修及停产损耗大幅下降；

· 设备温升降至安全区间，设备使用寿命大幅延长 电抗器最高运行温度稳定控制在 70℃以内，电容器运行温度维持 32℃以下，绝缘老化、腐蚀速率大幅减缓，整套补偿设备使用寿命提升 2.6 倍；

· 消除配电安全隐患，保障化工连续稳定生产 彻底解决电抗器匝间短路、电容击穿、低压母线跳闸故障，规避精馏、电解、空分装置全线停机带来的原料损耗、工艺失控与安全生产风险。

五、案例总结

本污水处理厂项目针对变频曝气鼓风机、提升泵、污泥脱水机谐波突出，进水负荷昼夜波动大，原有补偿柜谐波谐振、功率因数不稳定、电容频繁损坏、夜间易过补偿等痛点，采用 7% 调谐电抗器搭配干式抗谐波防爆滤波电容无源 LC 滤波补偿方案，同步完成元器件更换、柜体散热防腐防尘改造、控制逻辑优化。改造落地实现三大核心价值：

1. 低成本一体化治理，同步解决污水厂功率因数偏低、谐波附加损耗大、负荷动态波动下补偿失效难题；

2. 根治老旧补偿柜高温异响、谐波谐振跳闸、电容频繁损坏故障，减少电气故障带来的工艺停机与环保风险；

3. 功率因数全时段稳定达标，兼顾电网合规、污水工艺连续运行、厂区用电降本三重收益。

六、后期运维建议

• 每季度检测电抗器运行温度，清理柜体防尘防腐滤网、风道水汽与粉尘，检查散热风机运行状态；

• 每半年实测电容器实际容量，调取控制器谐波、投切运行数据，跟踪元器件容量衰减情况；

• 雨季进水高负荷、夏季高温时段，加密配电室巡检频次，重点监测配电间湿度、柜体温升；

• 后期新增曝气风机、脱水机、臭氧消毒设备投产前，复测全厂谐波含量，按需扩容滤波补偿容量。

本案例适用于市政污水处理厂、工业园区污水站、工业废水处理站。针对大量变频风机水泵、污泥脱水设备，24 小时连续工艺运行，配电间湿度大、存在腐蚀性水汽，进水水量负荷昼夜波动大，自控仪表对电能质量敏感的行业共性痛点，提供调谐电抗器 + 抗谐波滤波电容分组补偿标准化方案。优化系统功率因数，削减谐波无功电流，降低变压器线缆温升，释放变压器有功容量，兼顾项目初期投资、长期节能增效、减免无功电费收益，为水处理行业无功补偿改造提供成熟落地参考。
