某化工厂无功补偿控制器改造案例

测试单位：库克库伯电气 (上海) 有限公司

测试仪器：FLUKE1773 三相电能质量分析仪

执行标准：GB/T14549‑93《电能质量 公用电网谐波》、《功率因数调整电费办法》

一、项目概况

1.1 项目背景

山东某大型化工企业，厂区设有 MVR 蒸发工段、精提冷水机组、精制生产车间，配备多台2500kVA 变压器，主要负载为 MVR 风机、变频水泵、空压机、冷水机组等变频设备，变频负载总功率最高可达 1800kW，装置 24 小时连续生产。

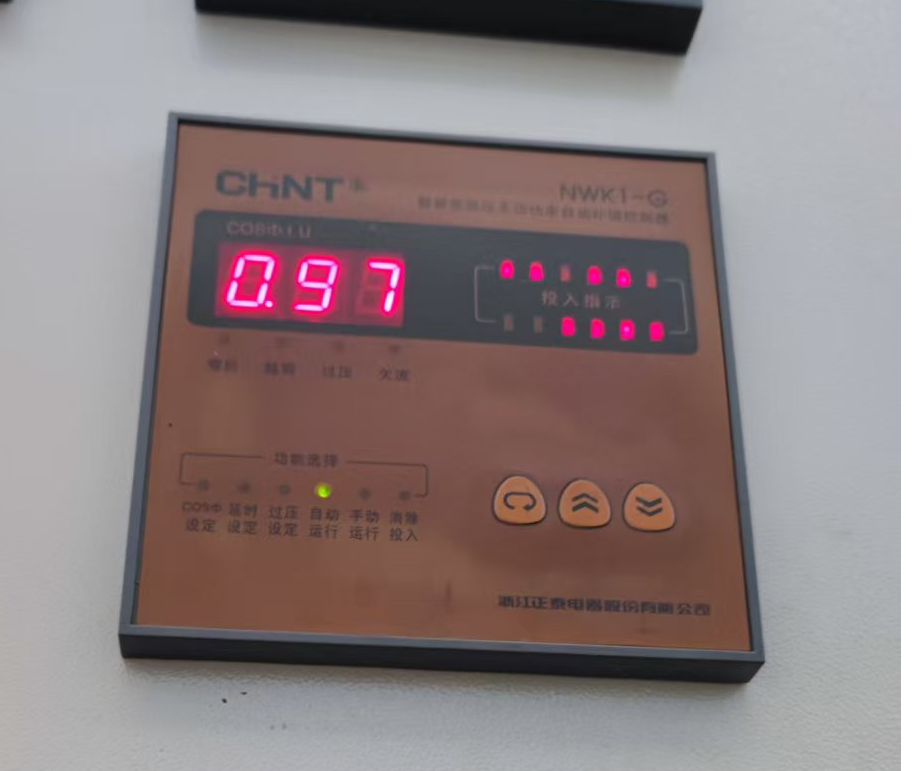

现场原有老旧无功补偿控制器，存在采样算法老旧、缺少谐波保护、参数与工况不匹配等问题。出现补偿柜显示功率因数与高压计量数值偏差大、电容长期全部投入无轮换间歇、谐波超标无保护闭锁等现象。现场实测 MVR 变压器电流畸变率 THDi 最高 30.1%，精提冷水机组变压器 THDi 达 27.8%，部分点位谐波电压超出国标 5% 限值。电容器长期在谐波环境高温运行，容量衰减快，存在鼓包击穿风险；高压侧功率因数难以满足 0.9 的供电考核要求，产生力调电费损失，谐波同时干扰车间 DCS 及现场仪表，威胁生产稳定。

1.2 改造前核心问题

1. 采样失真，高低压功率因数数据不一致 旧控制器受 5、7、11 次谐波干扰，采样计算存在偏差，补偿柜面板显示功率因数虚高，和高压计量点真实功率因数差距大，造成补偿状态误判断，高压侧功率因数不达标，产生无功罚款。

2. 无谐波保护闭锁，存在谐振风险 原控制器不具备谐波电压、谐波电流保护功能。系统谐波超标时，控制器依旧投切电容器，存在谐波放大谐振隐患；电容长期承受谐波过流，持续满负荷投入，没有轮换休息，加速绝缘老化，缩短使用寿命。

3. 投切逻辑不合理，补偿精度差 投切延时、投切门限、回路电容容量参数设置与现场冲击波动工况不匹配，负荷变化时容易出现全部投入无调节余量，轻载工况易发生过补偿、无功倒送。

4. 缺少谐波本地显示与远程通讯能力，运维困难 老式控制器无法直观展示谐波畸变数据，无 RS‑485 通讯接口，不能接入配电室监控系统；故障只能依靠现场仪器复测排查，维护效率低。

5. 无故障报警输出，异常处置滞后 不具备继电器报警输出，过压、欠压、谐波超限等异常无法自动告警，故障完全依靠人工巡检，故障扩大后才被发现，威胁配电与生产安全。

6.


1.3 治理改造目标

1. 更换CKKBJKWE‑21A（继电器干接点输出）智能无功补偿控制器，最多支持 21 路补偿回路，适配现有接触器投切回路。

2. 实现高精度交流采样，解决谐波带来的功率因数显示失真，保证高压侧综合功率因数稳定维持 0.96‑0.98，消除力调罚款。

3. 启用谐波、过欠压保护逻辑，谐波超标自动闭锁电容投切，规避谐振风险，保护电容器。

4. 优化投切策略，实现分级精细化投切，让电容轮换运行，减缓电容衰减。

5. 实现本地电参量、谐波、投切状态显示；支持 RS‑485 远程通讯、继电器故障报警输出，提升运维水平，保障 24 小时连续生产。

二、改造整体方案

针对精二 1#、精二 2# 两台 2500kVA 变压器补偿柜开展控制器升级改造，选用CKKBJKWE‑21A 静态继电器干接点输出控制器，利旧原有电抗器、电容器、接触器，仅更换控制单元，控制改造成本。

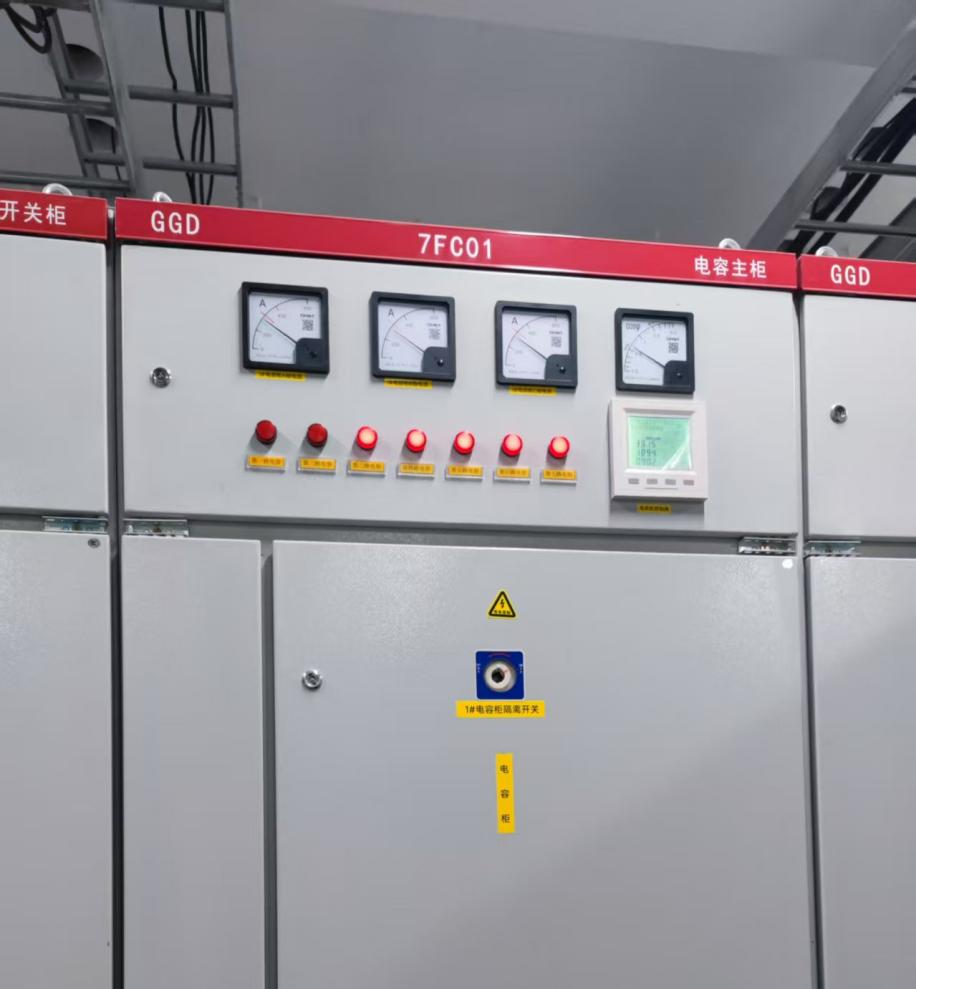

• 将旧控制器拆除，采用嵌入式安装方式把 CKKBJKWE-21A 安装于柜门，利用配套固定卡件完成固定。

• 完成二次回路对接：接入工作电源、电压、电流采样信号；补偿输出回路对接原有接触器控制回路；报警干接点接入现场声光告警装置；RS‑485 通讯接入配电室总线。

• 登录控制器设置菜单，完成互感器变比、目标功率因数、投切延时、投入切除门限、过欠压保护、谐波保护阈值、各路电容容量的参数配置。

• 先执行手动投切校验，确认每一路输出动作正常，再切换至自动补偿模式；使用 FLUKE1773 分析仪比对控制器测量数据，保证采样真实准确；测试报警与通讯功能。

保护逻辑：当系统谐波超过设定阈值，控制器自动闭锁电容投入并触发报警，谐波回落后自动恢复补偿。

三、改造安装现场说明

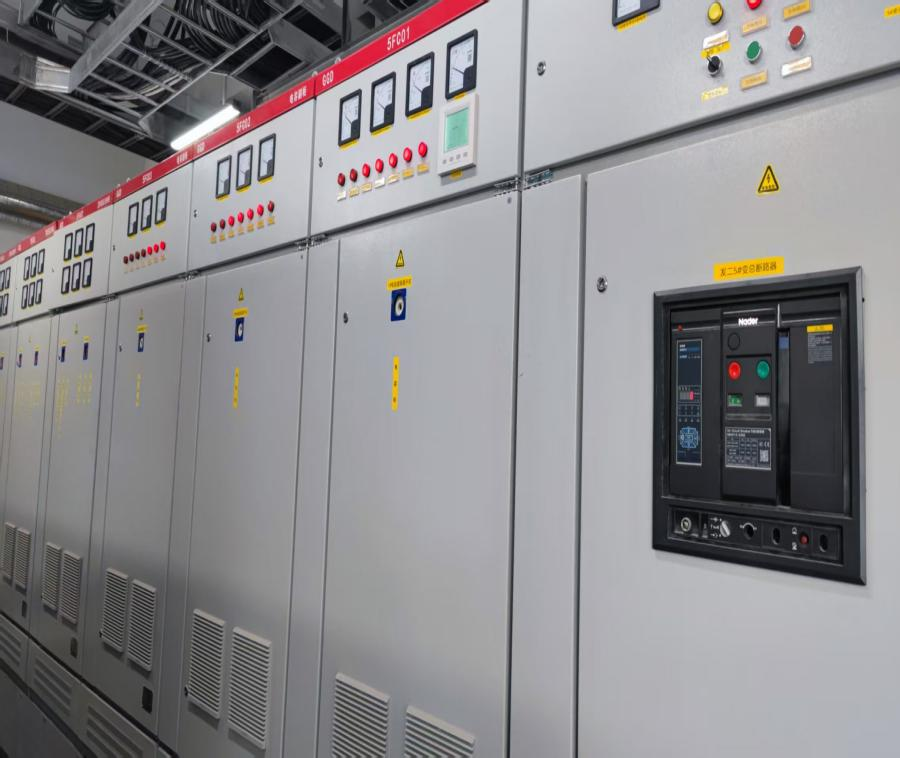

改造作业安排在设备检修窗口期，变压器分批停电施工，不中断整体生产线运行。拆除旧控制器后核对开孔尺寸，完成设备安装、二次接线与绝缘检查，重点做好电流回路防开路、电压回路防短路安全确认。 参数设置完成后，进行手动投切测试，确认各路接触器动作无误，再转入自动运行模式。对比便携式电能质量分析仪，校验电压、电流、功率因数、谐波读数，消除数据失真；验证报警输出与后台通讯上传功能正常。

四、改造后综合治理效果

1. 采样测量精准，电费损失得到控制 CKKBJKWE‑21A 采用交流采样，抑制谐波对测量的干扰，柜面显示与高压计量趋势保持一致。高压侧功率因数稳定在 0.96‑0.98 区间，彻底解决 “显示虚高，实际不达标” 问题，消除无功力调罚款，可稳定获取电费奖励。

2. 谐波保护投入运行，降低谐振与设备故障风险 系统谐波电流、电压超标时控制器自动闭锁投切并输出报警信号，规避谐波与电容回路谐振风险；电容器不再长期全部投入，实现轮换投切，运行温度下降，有效减缓电容容量衰减，降低电容鼓包、击穿故障概率。

3. 投切策略适配现场波动负荷 经过参数优化后的分级投切逻辑，适配 MVR、冷水机组频繁波动冲击负荷，抑制频繁震荡投切，轻载状态下有效避免无功倒送，补偿系统运行更稳定。

4. 运维能力显著提升 控制器液晶屏可直接查看电压、电流、功率、谐波畸变率、电容投切状态；通过 RS‑485 接口将运行数据上传至配电室后台，无需携带便携仪器即可掌握补偿装置工况；故障时继电器输出报警信号，提醒运维人员及时处置，避免故障扩大。

5. 保障连续生产安全 消除控制器逻辑缺陷带来的次生配电故障，避免补偿柜异常跳闸，保障 MVR 蒸发、精提车间 24 小时不间断生产，降低非计划停机带来的物料损耗。

五、案例总结

本生物发酵实业项目针对原有补偿控制器采样失真、无谐波保护、参数不匹配工况，造成高低压功率因数不一致、电容长期高温运行、存在谐振隐患等痛点，选用CKKBJKWE‑21A 智能无功补偿控制器实施改造。利旧原有功率元器件，仅升级控制核心，完成接线调试与参数整定，实现三大核心价值：

1. 低成本改造，解决功率因数显示失真问题，高压计量功率因数稳定达标，减少力调电费支出。

2. 自带谐波电压、谐波电流保护阈值，从控制逻辑层面规避电容‑谐波谐振风险，保护电容器，降低设备故障率，延长整套补偿设备使用寿命。

3. 完整的测量显示、故障报警、远程通讯能力，适配工业配电室集中监控，提升运维效率，保障企业连续化生产。

本案例可推广应用于发酵、化工、煤化工等变频负载密集的工业现场；柜内采用接触器投切选用 CKKBJKWE‑21A；使用复合开关、可控硅投切则选用 B 型电平输出型号 CKKBJKWE‑21B，最大支持 21 路补偿回路，适合大中型工业补偿柜改造。

六、后期运维建议

1. 每季度巡检控制器运行状态，查看显示电参量、谐波、投切记录，确认报警回路正常。

2. 每半年检修时复核控制器关键参数，电容器容量出现衰减后及时更新控制器内对应回路容量。

3. 生产旺季设备满负荷运行，若谐波保护频繁触发，需复测现场电能质量，评估增加滤波电抗器或有源滤波设备。

4. 新增大功率变频设备投运后，复测电能质量，按需调整保护与投切参数。

5. 控制器密码遗忘请勿随意改动二次接线，联系厂家提供技术支持。
