某化工厂滤波防爆电容补偿改造案例

测试单位：库克库伯电气 (上海) 有限公司

测试仪器：FLUKE1773 三相电能质量分析仪

执行标准：GB/T14549-93《电能质量 公用电网谐波》、《功率因数调整电费办法》

一、项目概况

1.1 项目背景

华北一大型精细化工生产厂区，配套合成反应工段、精馏车间、空分装置、废水处理、原料输送五大配电单元。核心负载为大功率变频循环泵、压缩机、搅拌调速电机、电解整 流设备、冷冻机组，持续产生 5、7、11 次高次谐波。 厂区原有常规电容补偿柜与化工连续波动负荷工况严重不匹配，长期存在功率因数不达标、谐波谐振放大、变压器电缆过热、补偿器件频繁烧毁等问题；供电部门每月收取高额无功力调罚款，车间 DCS 自控系统、精密分析仪表频繁误动作，电容击穿、低压柜过热跳闸频发，极易引发化工装置非计划停机，存在安全生产隐患。

1.2 改造前核心问题

·功率因数长期偏低，无功罚款居高不下（核心问题）

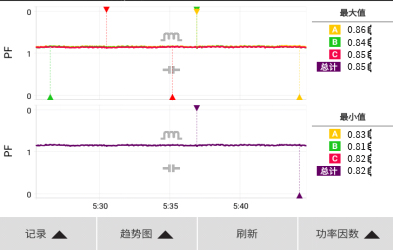

  装置检修低负荷时段综合功率因数仅 0.75，满负荷精馏、电解工况最高仅 0.85，达不到供电 0.9 考核标准。原有补偿档位容量偏大，投料波动、机组启停、精馏负荷切换造成无功需求频繁变化，补偿装置频繁投切，交替出现严重欠补偿、瞬时过补偿，功率因数波动幅度大，每月产生大额力调罚金，生产用电成本持续攀升。

·谐波放大无功损耗，常规补偿基本失效

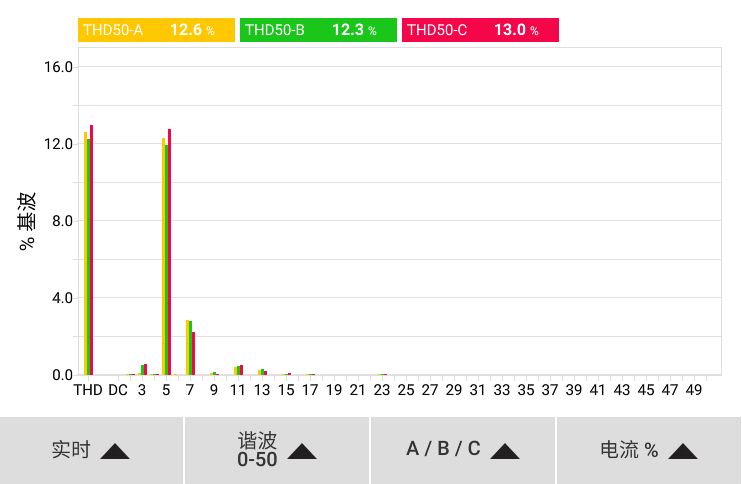

  变频压缩机、整流电解设备持续输出大量 5/7/11 次谐波，谐波电流在变压器、电缆内循环往复，产生额外附加无功损耗；即便全部投运原有补偿电容，也无法有效抬升功率因数，形成 “投补无效果、无功持续超标” 的恶性循环，谐波还会干扰计量仪表，造成功率因数检测失真。

·补偿元器件高温老化，电容故障率居高不下

原有普通电抗器长期过载发热，运行异响刺耳、绝缘外皮高温老化，电容器容量快速衰减，补偿能力逐年下滑。平均每月 1～2 次电容鼓包、漏液、击穿故障，单组电容失效后无功缺口骤增，功率因数断崖式下跌，停机检修期间无补偿投入，叠加罚款与停产减产双重损失。

·负荷冲击加剧频繁投切，补偿系统稳定性差

化工工艺负荷无规律起伏，搭配大档位机械投切补偿设计，控制器频繁投切电容，接触器、电容长期承受冲击电流加速老化；一旦单组电容故障退出，系统无功缺口瞬间扩大，功率因数快速跌落，无法稳定满足电网考核要求，同时电压波动易造成精密仪表、自控系统复位停机。

1.3 治理目标

·稳定无功指标：全厂综合功率因数稳定维持 0.96~0.99，彻底消除无功罚款，稳定获取电费奖励；

·严控设备温升：电抗器运行温度≤75℃，电容器运行温度≤36℃，消除高温、异响、绝缘腐蚀老化隐患；

·削减线路损耗：滤除 5/7/11 次谐波，降低变压器、电缆谐波附加损耗，减少厂区月度用电成本；

·保障连续安全生产：杜绝电容击穿、母线跳闸、DCS 系统误停机，规避化工装置停车带来的原料报废、安全风险与产能损失。

二、无源滤波电容补偿改造整体方案

针对化工企业非线性负载密集、谐波含量高、腐蚀性水汽粉尘、负荷全天候动态波动的恶劣工况，采用7% 调谐滤波电抗器 + 不锈钢防爆干式滤波电容 + 多回路智能分级补偿控制器无源 LC 滤波补偿方案，同步实现动态无功补偿与 5/7/11 次谐波抑制。优化补偿柜密闭风道结构，加装防腐防尘散热风机，重新规划元器件布局，适配化工车间高湿、腐蚀、24 小时不间断运行环境。

三、改造安装现场说明

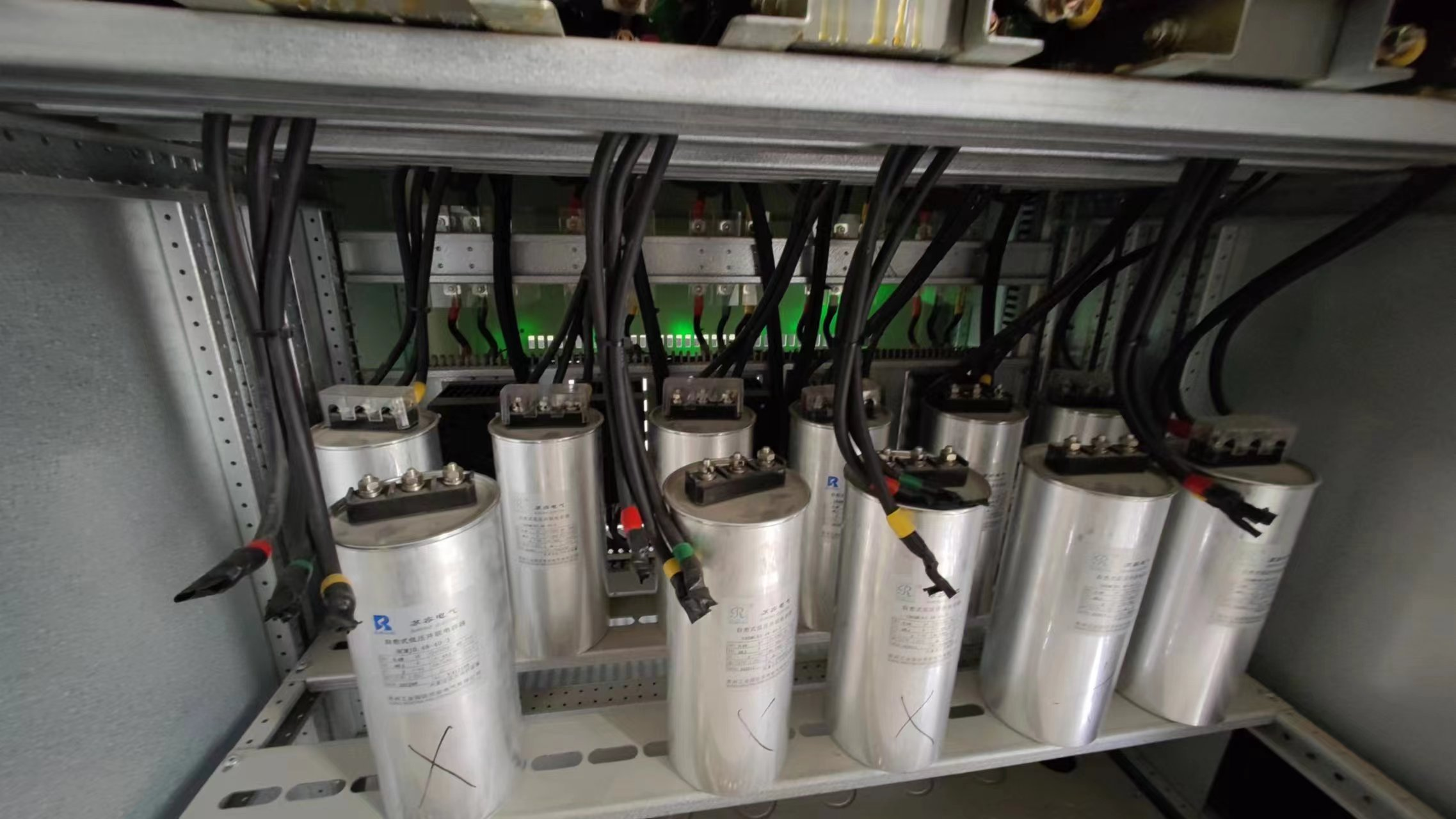

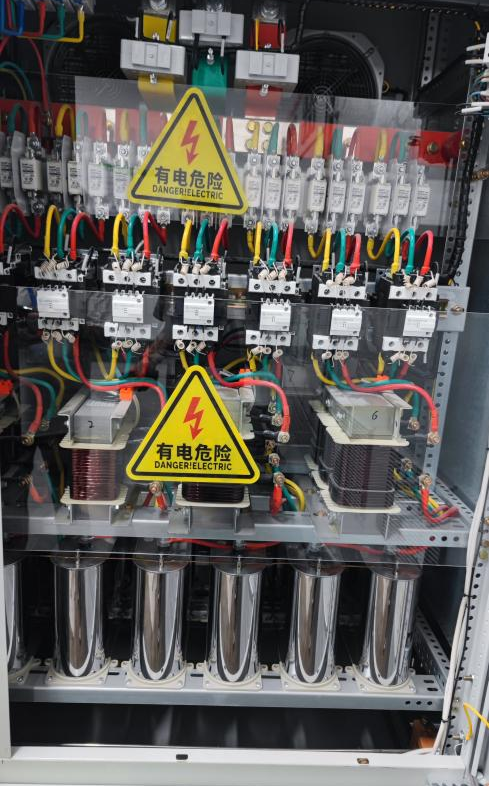

拆除原有老旧普通电抗器、常规补偿电容器，整体更换不锈钢型防爆专用电容器，H级纯铜线绕电抗器；优化柜内走线、增大元器件散热间距，加装防腐防尘滤网，减少腐蚀性气体、粉尘堆积积热对设备的侵蚀损坏。

四、改造后综合治理效果

·功率因数长期稳定达标，电费支出显著下降：全厂综合功率因数稳定高于 0.97，彻底免除月度无功力调罚款，每月均可领取供电部门力调电费奖励；

·运维成本大幅压缩，非计划停机频次锐减：电容、电抗器烧毁、鼓包故障消除，元器件更换耗材、停机检修及停产损耗大幅下降；

·设备温升降至安全区间，设备使用寿命大幅延长：电抗器最高运行温度稳定控制在 70℃以内，电容器运行温度维持 32℃以下，绝缘老化、腐蚀速率大幅减缓，整套补偿设备使用寿命提升 2.6 倍；

·消除配电安全隐患，保障化工连续稳定生产：彻底解决电抗器匝间短路、电容击穿、低压母线跳闸故障，规避精馏、电解、空分装置全线停机带来的原料损耗、工艺失控与安全生产风险。

五、案例总结

   本化工厂区项目针对变频压缩机、电解整流设备谐波突出、原有补偿柜谐振、功率因数长期不达标、工艺负荷波动补偿失效等核心痛点，采用 7% 调谐电抗器搭配不锈钢滤波防爆电容的综合补偿方案，同步完成元器件更换、柜体防腐防尘散热与内部布局优化。改造落地后实现三大核心价值：

     1. 低成本一体化治理方案，同步解决化工企业系统功率因数偏低、无功电流损耗大的难题；

     2. 一次性根治老旧补偿柜高温异响、谐波谐振跳闸、电容频繁损坏等长期生产故障，大幅减少化工装置非计划停机次数；

     3. 功率因数长期稳定达标，兼顾电网合规、化工生产线连续安全运行、工厂用电降本三重收益。

六、后期运维建议

·每季度检测电抗器运行温度，清理柜体防腐防尘滤网、风道内腐蚀性粉尘，检查散热风机运行状态；

·每半年实测电容器实际容量，调取控制器谐波运行数据，跟踪元器件容量衰减、腐蚀情况；

·夏季高温、满负荷精馏电解生产时段，加密配电室巡检频次，重点监测室内温湿度与腐蚀性气体积聚情况；

·新增大功率变频压缩机、电解整流设备投产前，提前复测厂区整体谐波含量，按需扩容滤波补偿容量。

本案例适用于精细化工、煤化工、盐化工、医药化工等生产厂区，针对变频压缩机、电解整流装置、循环泵搅拌电机集中配置、24 小时不间断连续工艺生产、车间高湿腐蚀多粉尘工况、工艺负荷无规律剧烈波动四大行业共性痛点，提供串联电抗器 + 滤波防爆电容器分组补偿标准化方案。持续优化系统功率因数，削减无功电流，降低变压器、线缆、开关温升，释放系统有功容量，兼顾项目初期投资与长期节能增效、减免无功电费收益，为各类化工类企业无功补偿改造提供成熟落地参考。
