某造纸厂无源滤波电容补偿改造案例

测试单位：库克库伯电气 (上海) 有限公司

测试仪器：FLUKE1773 三相电能质量分析仪

执行标准：GB/T14549-93《电能质量 公用电网谐波》、《功率因数调整电费办法》

一、项目概况

1.1 项目背景

  华中区一大型造纸厂，主要有制浆磨浆工段、高速抄纸车间、大型空压机站、污水治理电控区四大配电板块。厂区核心负载为大功率磨浆整流设备、造纸变频传动、卷取伺服电机、污水变频风机，设备持续产生 3、5、7 次谐波。

  厂区原有常规补偿柜与造纸波动负荷工况严重不匹配，核心问题为全厂功率因数长期不达标，叠加谐波放大、设备过热故障、配电谐振等衍生问题；供电企业每月收取高额无功力调罚款，同时生产自控系统频繁误动作，存在设备过热跳闸、电容击穿停机等生产安全隐患。

1.2 改造前核心问题

·功率因数长期偏低，无功罚款居高不下（核心问题）

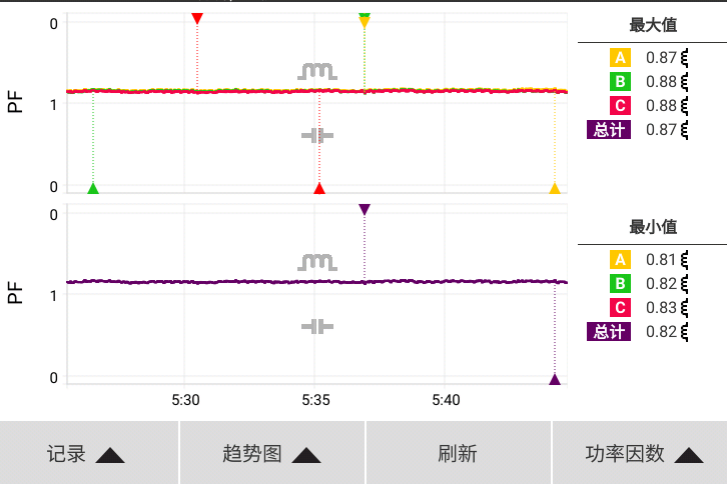

全厂空载、轻载时段综合功率因数仅 0.62，满负荷生产时最高功率因数0.87，远低于供电部门 0.9 考核标准。原有补偿柜单路补偿容量过大，造纸车间负荷随昼夜生产、纸卷更换、设备检修大幅起伏，补偿装置频繁投切，工况切换时交替出现严重欠补偿、短时过补偿，功率因数持续波动，每月均产生大额无功力调罚款，生产成本持续增加。

·谐波放大加剧无功损耗，进一步拉低功率因数

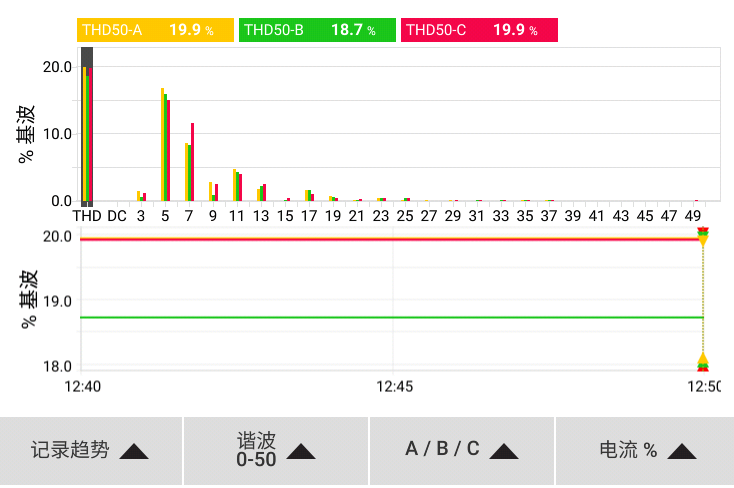

厂区各类变频、整流负载持续产生大量 5、7 次谐波，谐波电流在电网内循环流动，额外消耗变压器、电缆无功功率，产生大量无功附加损耗。即便补偿柜满投，也无法有效抬升系统功率因数，形成 “投补无效果、无功持续超标” 的恶性循环。

·补偿元器件高温老化，补偿容量持续衰减

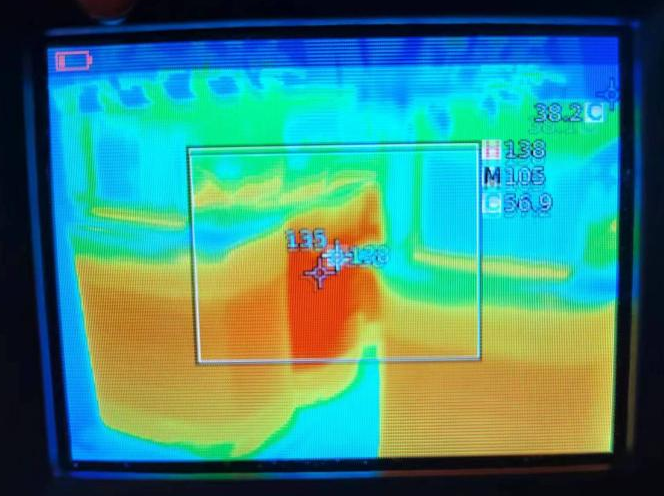

原有电抗器长期过载发热，绝缘表层高温变色，运行伴随持续刺耳啸叫；电容器受柜内高温烘烤，最高运行温度 138℃。电容容量持续衰减，补偿能力逐年下降，进一步恶化功率因数指标；平均每月发生 1-2 次电容鼓包、漏液击穿故障，电容失效后无功缺口进一步扩大，功率因数断崖式下跌，停机维修期间无补偿投入，额外增加罚款与产能损耗。

·频繁投切加速设备损坏，无功补偿稳定性极差

  负荷波动 + 大容量补偿档位导致控制器频繁投切电容，接触器、电容长期受冲击老化，补偿装置故障率持续走高。一旦单组电容故障退出，系统无功缺口瞬间扩大，功率因数快速跌落，无法稳定维持在考核标准之上。

1.3 治理目标

1）稳定无功指标：全厂综合功率因数稳定维持 0.96~0.99，消除全部力调罚款，稳定获取电费奖励；

       2）控制设备温升：电抗器运行温度≤75℃，电容器运行温度≤36℃，消除高温、异响、绝缘老化隐患；

       3）降低线路损耗：削减变压器、电缆谐波附加损耗，减少厂区月度用电成本；

       4）保障连续生产：杜绝电容击穿、母线跳闸、DCS 系统误停机，降低维修与停产损失。

二、无源滤波电容补偿改造整体方案

  针对该厂多频次谐波、负荷波动大的生产工况，采用7% 调谐滤波电抗器 + 防爆干式滤波电容 + 多回路智能分级补偿控制器无源 LC 滤波补偿方案，同步实现无功动态补偿与5/7 次谐波抑制。同时优化柜内风道结构，更换大功率散热风扇，重新排布元器件，适配造纸车间粉尘多、散热差的现场环境。

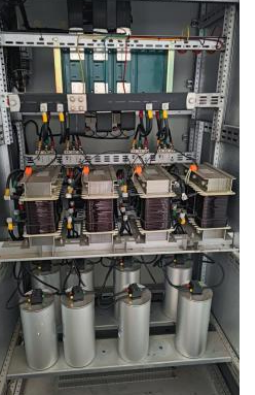

三、改造安装现场说明

  拆除原有老旧电抗器、普通补偿电容，整体更换滤波专用元器件，优化柜内走线与散热空间，降低积尘积热对设备的影响。

四、改造后综合治理效果

1功率因数长期达标，电费支出显著下降：全厂综合功率因数稳定高于 0.97，彻底免除月度无功罚款，每月均可领取供电部门力调电费奖励；

2. 运维成本大幅压缩，停机频次减少：电容、电抗器烧毁、鼓包故障基本消除，元器件更换、停机检修人工及停产损耗大幅下降；

3. 设备温升回归安全区间：电抗器最高运行温度稳定在 70℃以内，电容器运行温度控制在 32℃以下，绝缘老化速率大幅减缓，整套补偿设备使用寿命提升 2.6 倍；

4. 消除重大配电安全隐患：彻底规避电抗器匝间短路、电容击穿、低压母线全线跳闸事故，避免生产线全线停机带来的原料报废、产能损失。

五、案例总结

本造纸厂项目针对制浆、抄纸变频设备产生的5次谐波突出、原有补偿柜谐振高温、功率因数长期不达标等核心痛点，采用 7% 调谐电抗器搭配专用滤波电容的无源 LC 综合补偿方案，同步完成元器件更换、柜体散热与内部布局优化。改造落地后实现三大核心价值：

1. 低成本补偿方案，同步解决造纸企业系统功率因数低、无功损耗高的问题，相较有源滤波设备整体投入更低；

2. 一次性解决老旧补偿柜高温异响、谐振跳闸、电容频繁损坏的长期生产故障，减少非计划停机次数；

3. 功率因数长期稳定达标，兼顾电网合规、生产线连续安全运行、工厂用电降本三重收益。

六、后期运维建议

1）每季度检测电抗器运行温度、检查柜体散热风扇，及时清理风道内堆积的粉尘；

2）每半年实测电容器实际容量、观察控制器谐波数据，跟踪元器件衰减情况；

3）夏季高温高负荷生产时段，加密巡检频次，重点监测配电室室内环境温度；

4）新增磨浆、抄纸大功率变频设备投产前，提前复测厂区整体谐波含量，按需扩容滤波补偿容量。

本案例适用于包装纸、特种纸、生活纸等造纸制造厂区，针对多传动纸机与变频泵集中投切、24 小时不间断连续生产、车间高湿多粉尘腐蚀工况、负荷无规律剧烈波动的行业特点，提供串联电抗器+滤波电容器的分组补偿方案。持续优化系统功率因数，削减无功电流，降低配电设备温升，释放系统有功容量，兼顾项目投资与长期节能增效、减少电费支出收益，为造纸、纸制品加工企业无功补偿改造提供成熟落地参考。
