某水泥厂滤波电容补偿改造案例

测试单位：库克库伯电气 (上海) 有限公司

测试仪器：FLUKE1773 三相电能质量分析仪

执行标准：GB/T14549-93《电能质量 公用电网谐波》、《功率因数调整电费办法》

一、项目概况

1.1 项目背景

  华东地区一大型水泥生产企业，厂区包含原料破碎、原料立磨、生料均化、回转窑煅烧、水泥粉磨、包装输送六大配电工段。核心负载为球磨机、辊压机、大功率变频风机、窑主传动、大型破碎整流设备，运行持续产生 5、7、11 次谐波。厂区原有普通电容补偿柜与水泥行业冲击波动负荷工况严重不匹配，长期存在功率因数不达标、谐波放大、线路变压器过热、电网谐振等问题；供电公司每月收取高额无功力调罚款，生产线变频、自控系统频繁误动作，电容击穿、补偿柜过热跳闸频发，存在连续生产停机安全隐患。

1.2 改造前核心问题

·功率因数长期偏低，无功罚款居高不下（核心问题）

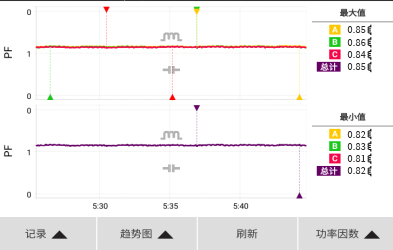

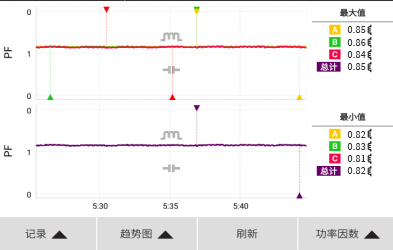

厂区空载检修、低料位轻载时段综合功率因数仅 0.72，满负荷研磨煅烧工况最高仅 0.85，达不到供电 0.9 考核标准。原有补偿档位容量偏大，磨机启停、物料波动、窑况调整造成负荷剧烈起伏，补偿装置频繁投切，交替出现严重欠补偿、瞬时过补偿，功率因数波动幅度大，每月产生大额力调罚金，生产成本持续走高。

·谐波电流放大无功损耗，补偿投入无明显改善

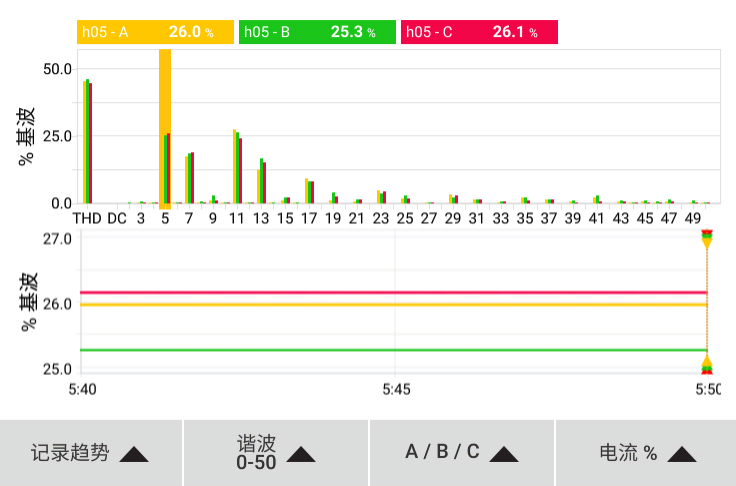

辊压机、变频风机、整流传动设备持续产出大量 5、7、11 次谐波，谐波电流在变压器、电缆内循环，额外增加无功损耗，即便补偿电容全部投运，也无法有效抬升功率因数，形成 “投补无效、无功超标” 恶性循环。

·补偿器件高温老化，电容频繁损坏失效

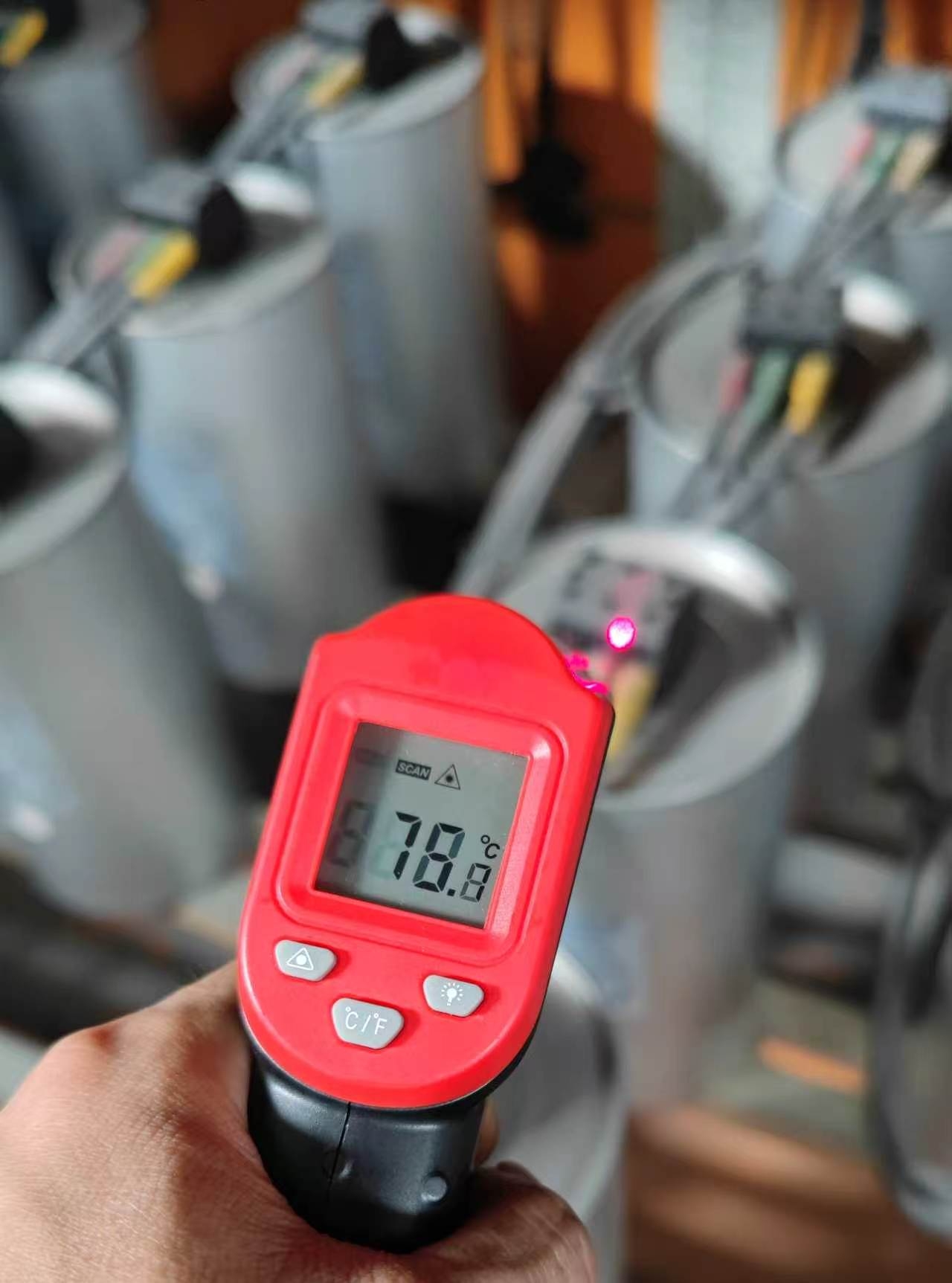

原有普通电抗器长期过载发热，运行异响严重、绝缘外皮高温变色；水泥车间粉尘大、配电室通风差，电容器运行期间端子温度高达75摄氏度，电容容量快速衰减，补偿能力逐年下滑。每月平均 1～3 次电容鼓包、漏液、击穿故障，电容退出后无功缺口骤增，功率因数断崖下跌，停机检修期间无补偿，叠加罚款与减产双重损失。

·负荷冲击加剧频繁投切，补偿系统稳定性差

磨机、辊压机启停冲击负荷叠加大档位补偿设计，控制器频繁投切电容，接触器、电容长期承受电流冲击加速老化，补偿装置故障率居高不下；单组电容故障退出后，系统无功缺口瞬间扩大，功率因数快速跌落，无法稳定满足电网考核要求。

1.3 治理目标

·稳定无功指标：全厂综合功率因数稳定维持 0.96~0.99，彻底消除无功罚款，稳定获取电费奖励；

·严控设备温升：电抗器运行温度≤75℃，电容器运行温度≤36℃，消除高温、异响、绝缘老化隐患；

·削减线路损耗：滤除 5/7/11 次谐波，降低变压器、电缆谐波附加损耗，减少月度用电成本；

·保障连续生产：杜绝电容击穿、母线跳闸、窑磨 DCS 系统误停机，降低维修、停产减产损失。

二、无源滤波电容补偿改造整体方案

针对水泥厂冲击负荷大、谐波含量高、粉尘重、负荷波动剧烈的现场工况，采用7% 调谐滤波电抗器 + 滤波电容 + 多回路智能分级补偿控制器无源 LC 滤波补偿方案，同步实现动态无功补偿与 5/7/11 次谐波抑制。优化补偿柜风道结构，加装大功率防尘散热风机，重新规划元器件布局，适配水泥厂区高粉尘、散热差、24 小时连续运行恶劣环境。

三、改造安装现场说明

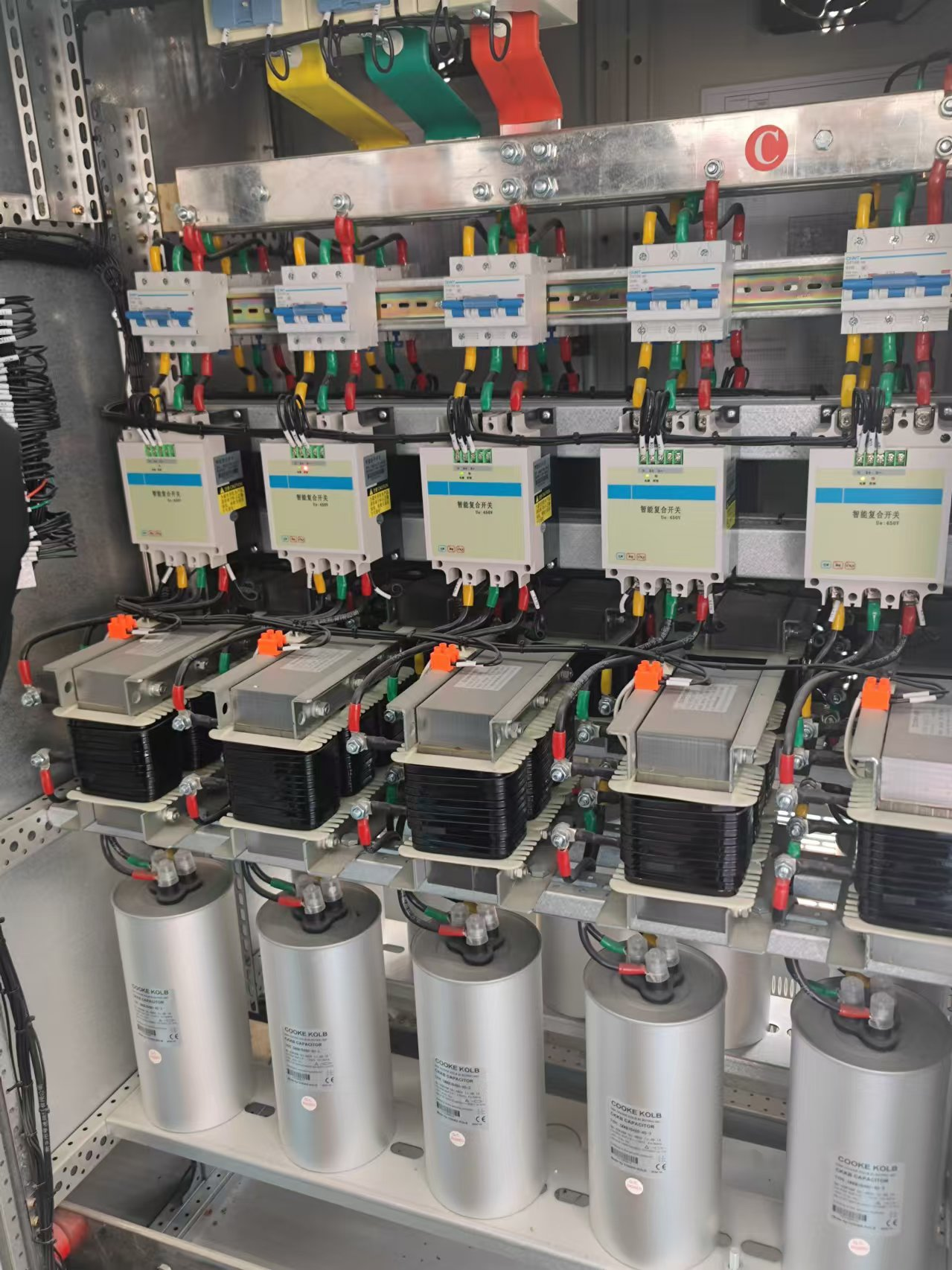

拆除原有老旧普通电抗器、常规补偿电容器，整体更换专用滤波元器件；优化柜内走线、增大散热间距，加装防尘滤网，减少粉尘堆积积热对设备的侵蚀损坏。

四、改造后综合治理效果

本水泥厂项目针对球磨机、辊压机、变频风机谐波突出、原有补偿柜谐振高温、功率因数长期不达标、冲击负荷补偿失效等核心痛点，采用 7% 调谐电抗器搭配专用滤波电容无源 LC 综合补偿方案，同步完成元器件更换、柜体防尘散热与内部布局优化。改造落地后实现三大核心价值：

             1. 低成本无功治理方案，同步解决水泥制造企业功率因数偏低、无功电流损耗大的难题；

             2. 一次性根治老旧补偿柜高温异响、谐振跳闸、电容频繁损坏等长期生产故障，减少非计划停机次数；

             3. 功率因数长期稳定达标，兼顾电网合规、生产线连续稳定运行、工厂用电降本三重收益。

五、案例总结

本造纸厂项目针对制浆、抄纸变频设备产生的5次谐波突出、原有补偿柜谐振高温、功率因数长期不达标等核心痛点，采用 7% 调谐电抗器搭配专用滤波电容的无源 LC 综合补偿方案，同步完成元器件更换、柜体散热与内部布局优化。改造落地后实现三大核心价值：

1. 低成本补偿方案，同步解决造纸企业系统功率因数低、无功损耗高的问题，相较有源滤波设备整体投入更低；

2. 一次性解决老旧补偿柜高温异响、谐振跳闸、电容频繁损坏的长期生产故障，减少非计划停机次数；

3. 功率因数长期稳定达标，兼顾电网合规、生产线连续安全运行、工厂用电降本三重收益。

六、后期运维建议

1. 每季度检测电抗器运行温度、检查柜体散热风扇，及时清理风道内堆积的粉尘；

2. 每半年实测电容器实际容量、观察控制器谐波数据，跟踪元器件衰减情况；

3. 夏季高温高负荷生产时段，加密巡检频次，重点监测配电室室内环境温度；

4. 新增磨浆、抄纸大功率变频设备投产前，提前复测厂区整体谐波含量，按需扩容滤波补偿容量。

本案例适用于水泥、砂石、矿山等工矿厂区，针对球磨机、辊压机、回转窑、大功率变频风机集中投运、24 小时不间断连续生产、车间高粉尘高温腐蚀工况、负荷瞬时剧烈冲击波动的行业特点，提供串联电抗器 + 滤波防爆电容器的分组补偿方案。持续优化系统功率因数，削减无功电流，降低变压器、线缆、开关温升，释放系统有功容量，兼顾项目投资与长期节能增效、减免无功电费收益，为水泥砂石矿山类高冲击负荷厂区无功补偿改造提供成熟落地参考。
