鲁西南一中型机械制造厂光伏发电-SVG静止无功发生器+无源补偿治理案例

一 、项目概况

1. 项目背景

鲁西南一中型机械制造厂区配套屋顶分布式光伏项目并网运行后，持续暴露出多项电能质量问题：并网点功率因数频繁大幅波动，长期超出电网考核限值，企业产生高额力率电费罚金；昼夜光照差异引发光伏出力剧烈变化，直接导致并网点电压昼夜压差过大、电压越限频发。项目原有传统固定投切电容器补偿装置，无法适配光伏间歇性、随机性出力特性，运行过程中反复出现过补偿、欠补偿工况，电容器长期承受异常电压与谐波冲击，频发鼓包、绝缘击穿损坏故障。同时光伏逆变器属于非线性电力设备，运行时持续向系统注入各次谐波，谐波扰动造成站内电力测控仪表、并网继电保护装置频繁误报、误告警，属地供电公司已正式下发电能质量限期整改通知书。

2. 问题现状与影响

本光伏系统采用多台组串式逆变器集中并网架构，受云层遮挡、阴晴交替、早晚启停等因素影响，机组输出功率存在短时剧烈波动，由此诱发一系列电能质量异常问题：

（1）发电时段光伏满负荷运行，系统容性无功盈余，功率因数超前；夜间机组停运，厂区负荷持续消耗感性无功，功率因数滞后偏低。全天功率因数指标持续偏离电网考核标准，产生高额力率电费。常规固定电容器补偿装置响应速率不足，难以匹配光伏功率的快速变化，系统反复出现过补偿工况，电容器长期遭受过电压冲击，频发鼓包、击穿损毁故障。

（2）逆变器启停、输出功率瞬时剧变会直接引发并网点电压骤升、骤降，母线电压频繁超出并网标准允许范围，触发并网保护装置动作，导致电站频繁脱网跳闸、停止发电。

（3）逆变器交直流变换环节会生成大量 5、7、11 次特征谐波，谐波电流注入配电主变后，将大幅增加变压器附加铁损与铜损，设备温升异常升高；同时加速电缆绝缘层老化，还会造成计量电表读数失真、并网继电保护频繁误报警、误跳闸。

3. 无功谐波问题成因分析

（1）组串逆变器为典型非线性电力电子装置，功率器件高频调制会生成 5、7、11 次主要特征谐波。同时光伏出力随日照条件随机起伏，系统无功功率变化瞬时且迅猛；传统电容器补偿装置投切调节仅为秒级响应，达不到毫秒级动态跟踪要求，运行过程中持续交替出现过补偿、欠补偿现象。叠加谐波电流作用，补偿回路极易诱发并联谐振，最终造成电容元件击穿损毁。

（2）本项目光伏并网出线敷设线路较长，输电线缆固有阻抗会随发电功率起伏产生动态压降，进一步加剧并网点电压波动，扩大电压偏移范围。

二 、 治理方案

1.治理目标

1）无功指标：电站并网点功率因数稳定控制在 0.95～0.99 区间，规避电网力率考核罚款，并网电压波动控制在国标允许范围；

2）谐波控制：滤除 5、7、11 次主要谐波，保证公共连接点电压畸变率 THDv≤5%，满足 GB/T14549-93 电能质量国家标准；

3）设备优化：彻底解决补偿电容频繁损坏、光伏异常脱网跳闸问题，保持并网测控、保护设备稳定运行。

2.系统架构

系统配置：SVG 静止无功发生器 + 无源电容电抗柜综合治理，SVG 毫秒级动态双向补偿容性 / 感性无功、平抑电压波动、抑制谐波；无源滤波支路滤除固定频次谐波、承担基础无功，减少 SVG 配置容量，降低项目投入成本。 安装点位：光伏配电室并网点低压总进线母线处； 控制逻辑：SVG 优先动态平抑光伏随机波动无功、抑制谐波、稳定并网电压，无源补偿支路补偿固定基波无功，两套设备联动协同运行。

三 、现场安装及运行数据

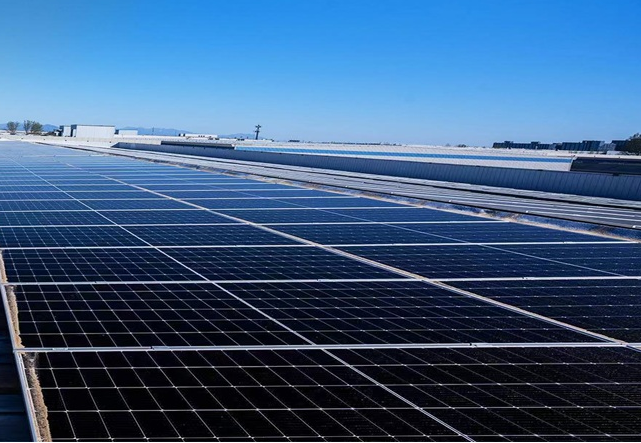

1. 光伏现场照片

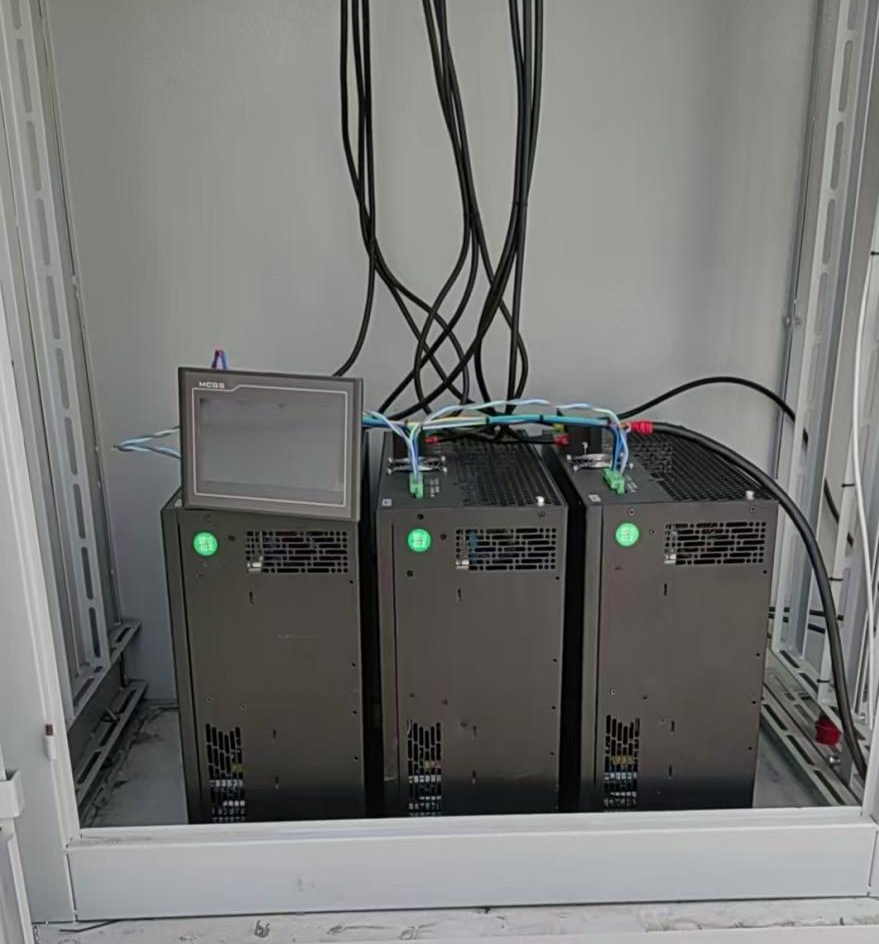

2.安装图片

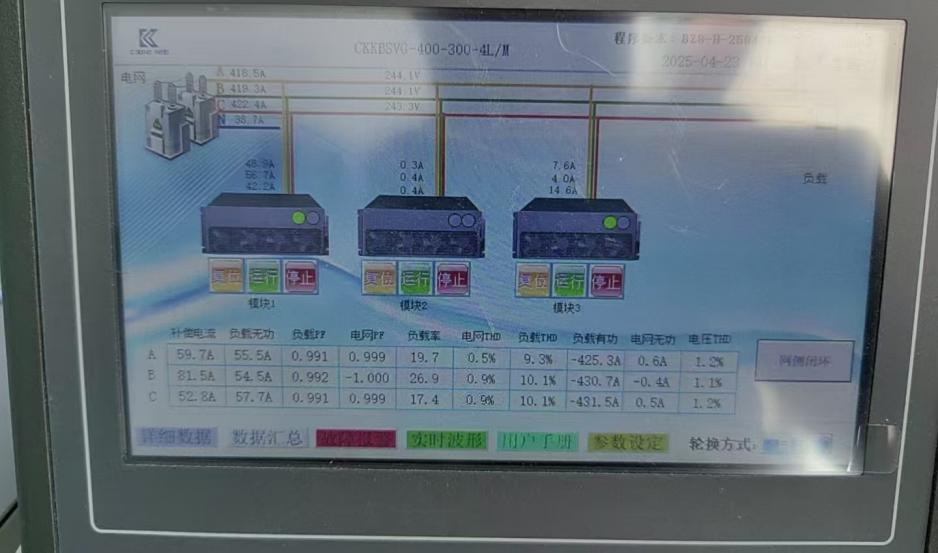

3. 设备运行数据

四 、治理效果

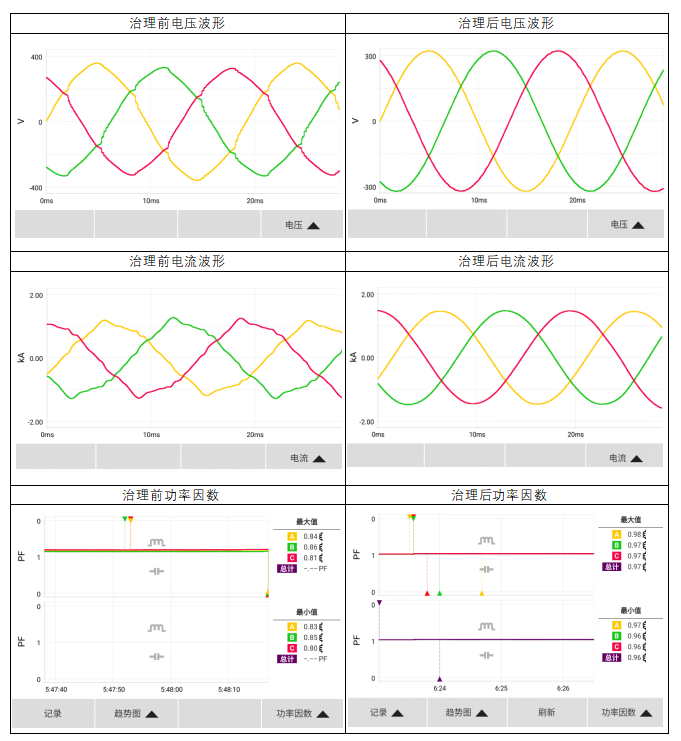

1.低压侧数据

2.项目总结

  加装 SVG + 电容电抗综合治理后，光伏电站低压并网侧电能质量改善效果突出：

1）电压、电流波形由治理前锯齿畸变形态恢复为标准正弦波形，各相谐波畸变率大幅下降，谐波指标全部优于国标限值；

2）无功管控达标：电站全天功率因数稳定在 0.95~0.99，彻底消除供电局无功考核罚款，节约用电成本；

3）设备运行优化：并网点电压波动问题根治，光伏不再因电压异常脱网停机；原有补偿电容鼓包、击穿故障彻底消除，站内逆变器、计量仪表、并网保护装置误报警现象全部解决，光伏电站发电稳定性大幅提升。

本 SVG 搭配无源滤波的综合治理方案，完美解决传统固定电容补偿无法适配光伏间歇性、随机性出力的行业痛点，一套设备同步实现无功优化、谐波治理、电压稳定三大功能。方案改造成本可控、改造周期短、指标达标稳定，适用于机械加工、食品、仓储、纺织等所有自建分布式光伏的工商业厂区，可作为同类光伏电能质量整改项目标准参考方案。
