河南某造纸厂-APF有源滤波器+无源补偿治理案例

一 、项目概况

1.项目背景

河南豫北新乡一20万吨包装纸大型造纸企业，配备完整制浆、抄纸、后加工全流程生产线，全厂 10kV/0.4kV 双台 2000kVA 配电变压器供电。核心负荷为多传动纸机主传动、真空泵、精磨机、压榨辊、烘缸风机、输浆泵、碎浆机，全部采用 6 脉变频驱动器驱动；配套污水处理变频系统、车间行车、复卷机伺服系统，全厂非线性电力电子设备密集。

厂区原有固定电抗电容补偿柜，仅能分级投切基波无功。生产线 24 小时连续运行，车速波动、启停换卷、浆料浓度变化导致负荷瞬时剧烈波动，叠加变频器大量谐波，长期存在功率因数超标、谐波严重、电容频繁烧毁、PLC 控制系统误报警、纸机断纸停机等问题。每月产生高额力率电费罚款，企业计划实施APF 有源滤波器 + 无源电容电抗综合治理改造方案。

2.问题现状与影响

造纸负荷具备多变频密集、负荷动态波动大、连续生产不能停机、自控系统精密敏感特点，改造前多重电能质量缺陷集中爆发：

  1）功率因数昼夜大幅波动，力调罚款持续产生

纸机满车速、真空泵全开时消耗大量感性无功，功率因数最低跌至 0.71；换卷停机、检修时段负荷骤降，系统无功过剩，功率因数超前至 1.05 以上。传统电容补偿投切响应≥10s，无法匹配毫秒级负荷波动，全天功率因数长期偏离 0.95~0.99 考核区间，每月无功罚款 2.8 万～4.2 万元。谐波叠加过补偿工况，补偿电容长期承受谐波过流、谐振过电压，平均 2 个月出现电容鼓包、漏液、绝缘击穿，每年更换电容、电抗器运维成本超 10 万元。

      2）谐波严重超标，精密自控系统频繁故障断纸

全厂变频器整流环节持续产生 5、7、11、13 次特征谐波，远超 GB/T14549国标限值。谐波干扰纸机 PLC、速度传感器、张力控制系统，造成纸幅张力不稳、车速漂移、频繁断纸，单次停机清理、重启损失纸品原料与工时；继电保护、多功能电表频繁误报警、计量失真；谐波电流增加变压器、电缆附加损耗，主变常年温度 88℃以上，电缆绝缘加速老化，存在短路起火隐患。

  3）负荷冲击引发电压波动、三相不平衡

碎浆机、真空泵瞬时启动产生冲击负荷，母线电压骤降 7%~11%，变频器低压保护跳闸；多条纸机负荷分配不均，三相电流不平衡度最高 20.6%，中性线 3 次谐波电流超标发热，配电柜零线端子烧蚀发黑。

3.无功谐波问题成因分析

1）多传动变频系统是谐波核心源头

 纸机公共直流母线多传动、各类泵风机 6 脉变频器大量使用，功率器件高频调制持续输出 5、7、11 次谐波；换卷、车速调节、浆料波动造成负载功率实时突变，谐波含量动态变化。无源电容电抗仅针对固定频次滤波，负荷变化后极易与系统发生并联谐振，谐波被放大，直接击穿补偿电容。

2）生产负荷瞬时剧变，传统补偿响应严重滞后

造纸生产工况无规律波动：换卷停机、原料进料波动、真空泵间歇启停，无功功率瞬时升降幅度大。原有电容补偿依靠分级投切，响应速度慢，无法动态跟踪无功变化，持续交替欠补偿、过补偿。

3）车间分散、配电线路长加剧电压畸变

 制浆车间、分切车间、污水处理车间分布分散，低压出线电缆敷设距离长，线缆阻抗随负荷变化产生动态压降，放大电压波动与谐波畸变。

二、治理方案

1.治理目标

1）功功率因数：0.4kV 并网点功率因数稳定锁定 0.95~0.99 区间，彻底消除电网力率考核罚款；抑制负荷冲击造成的电压骤降、闪变，母线电压波动控制在国标 ±7% 允许范围，杜绝变频器低压跳闸停机。

2）谐波控制指标：实时动态滤除 5、7、11、13 次谐波，公共连接点电压畸变率 THDv≤5%，优于国标；中性线 3 次谐波电流削减 90% 以上，三相不平衡度控制在 10% 以内。

3）设备运行优化：消除电容柜谐振、电容鼓包击穿故障；纸机 PLC、张力传感器、继电保护无谐波误报警，杜绝电能质量引发断纸停机；降低变压器、电缆发热损耗，延长电气设备使用寿命。

2.系统架构

采用APF 有源电力滤波器为主、原有无源电容电抗柜为辅，综合治理架构：

1）核心治理单元：模块化并联 APF 有源滤波装置，安装于 主变低压总进线母线，集成谐波滤除、双向动态无功补偿、三相不平衡校正、零序电流抑制四大功能，毫秒级实时跟踪负荷波动。

2）基础无功分担：保留原有无源调谐电容电抗支路，承担稳定基波无功，大幅降低 APF 额定配置容量，减少设备投资；无源支路补偿固定感性无功，APF 动态抵消变频谐波与瞬时冲击无功。

3）安装点位 变压器低压总进线处分别成套安装 APF，统一管控制浆、抄纸、污水处理全部非线性负荷，集中运维，无需分车间分散加装。

4）协同控制逻辑 APF 实时采集母线电压、电流信号，优先动态滤除全次谐波、快速平抑真空泵、纸机启停瞬时无功冲击、校正三相不平衡；无源电容电抗补偿恒定基础无功，两套设备联动闭环控制，规避谐振、过补偿冲突，运行数据上传厂区能源管理后台。

5）造纸厂工况专属优化设计 柜体 IP30 防尘防护，适配造纸车间水汽、粉尘潮湿环境；模块化功率单元，单模块故障不影响整机运行，支持不停机扩容；具备过流、过压、超温、谐波超限多重保护，支持 Modbus 通讯对接纸机 DCS 系统。

三、现场安装及运行数据

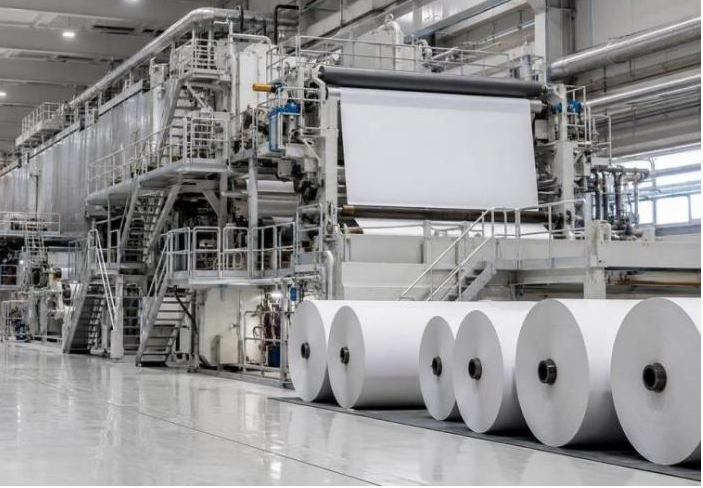

1.现场照片

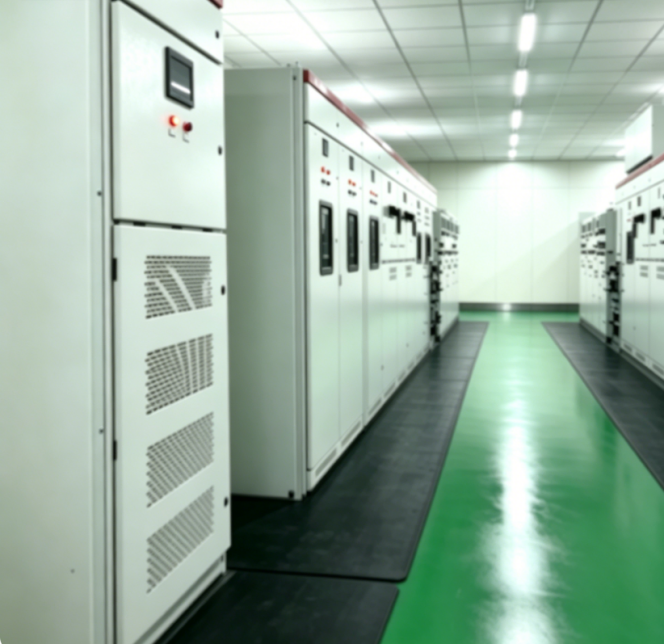

2.安装图片

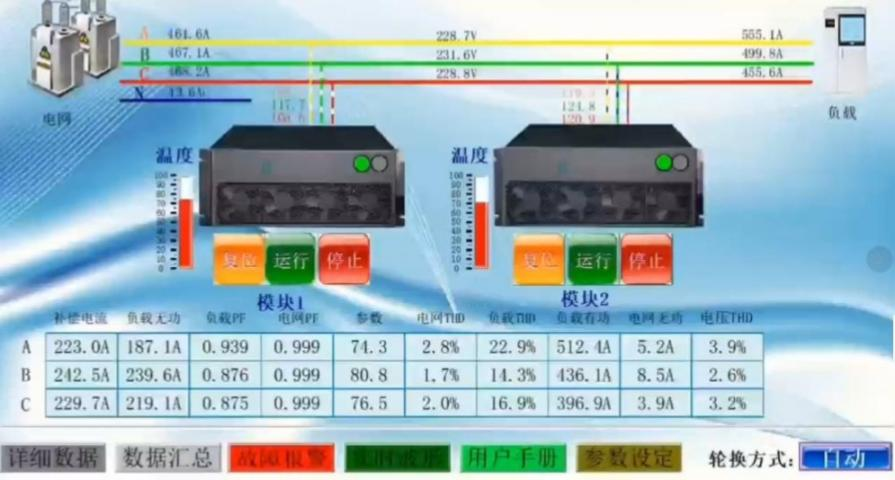

3.设备运行数据

四、治理效果

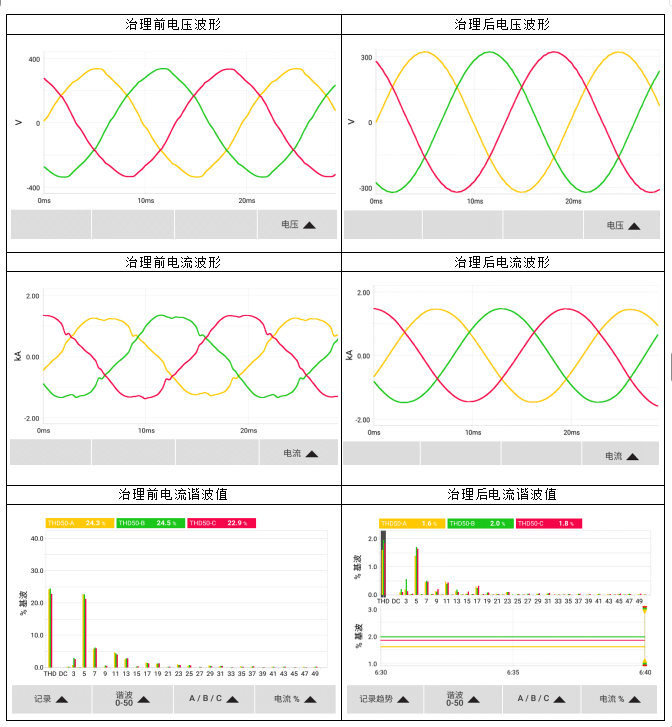

1.低压侧数据

2.项目总结

 本造纸厂采用APF 有源滤波器 + 原有无源电容电抗综合治理方案，针对性解决多传动纸机、真空泵、精磨机密集变频负荷带来的谐波超标、无功大幅波动、电容频繁损毁、自控系统误动作断纸四大核心问题，改造综合收益显著：

 1）谐波全面达标，生产线稳定性大幅提升

5、7、11、13 次特征谐波大幅削减，母线电压畸变率稳定控制在 4.5% 以内，满足国标电能质量要求；消除电容柜并联谐振，电容鼓包、击穿、漏液的隐患；变压器、电缆发热损耗降低 13%，电气设备使用寿命延长；纸机 PLC、张力传感器、变频保护装置谐波误报警清零，因电能质量异常导致的断纸、非计划停机彻底消除，纸品良品率提升，生产连续性显著增强。

 2）无功指标合规，大幅降低用电成本

全天功率因数稳定维持 0.96~0.98 区间，供电局无功力率考核罚款完全取消，每月节约 3 万余元罚金；动态无功补偿降低线路与变压器无功损耗，单位纸品电耗下降 1.2%，年产 20 万吨纸长期节电效益可观。

 3）解决三相不平衡与电压冲击，消除安全隐患

真空泵、碎浆机启动电压骤降、闪变现象根治，三相电流平衡度达标，中性线谐波发热、零线端子烧蚀问题消除，杜绝电缆过热短路安全隐患；APF 毫秒级动态补偿，完美适配造纸换卷、车速调节、负荷随机波动的连续生产工况，弥补传统电容补偿响应滞后的短板。

本案例适用于包装纸、特种纸、生活纸等造纸制造厂区，针对多传动纸机、大功率泵类变频密集、24 小时连续生产、车间高湿多粉尘、负荷无规律剧烈波动四大行业共性痛点，提供 APF + 无源电抗电容联合治理标准化方案。同步实现谐波治理、动态无功补偿、三相不平衡校正，兼顾设备初期投资与长期节电、降低运维成本收益，为造纸、纸制品加工类企业电能质量改造提供成熟落地参考。
