河南某水泥厂-SVG+无源补偿治理案例

一 、项目概况

1.  项目背景

河南郑州登封一水泥生产企业，生产线运行频繁出现功率因数偏低、电费罚款、母线电压波动大，变压器满载温升超标，原有传统电容补偿柜频繁投切跳闸、电容鼓包损坏，窑炉、球磨机启动瞬间电压跌落，中控仪表波动、除尘控制系统频繁故障。现场实测：负载波动剧烈导致无功缺口动态变化大，原有固定电容器无法快速跟踪补偿，系统无功失衡、谐波叠加，电能质量不达标，需加装 SVG 静止无功发生器配合无源电抗器电容组综合治理。

2.  问题现状与影响

厂区辊压机、球磨机、回转窑主传动、大功率变频风机为冲击性非线性负载，设备间歇启停、负荷骤升骤降，带来多项用电问题：

1.系统无功缺额大，功率因数常年低于 0.85，每月产生力率电费罚款；传统电容投切滞后，重载欠补、轻载过补，电容频繁击穿烧毁；

2.大功率设备启停瞬间母线电压骤降，窑炉变频器欠压保护停机，生产连续性受影响；

3.谐波叠加无功畸变，变压器附加损耗上升、异常发热，电缆发热老化，传感器、料位仪表受干扰误报警。

3.  无功谐波问题成因分析

1.球磨机、辊压机、回转窑变频驱动为冲击负荷，运行无功需求瞬时变化快，传统电容器投切响应慢，无法动态跟随无功变化；变频整流设备产生 5、7、11、13 次谐波，谐波易引发电容并联谐振，造成补偿电容损坏失效；

2.厂区配电线路长，线路本身存在固定无功损耗，进一步拉低系统功率因数、加剧电压跌落。

二 、 治理方案

1.治理目标

  1）无功指标：全厂功率因数稳定控制在 0.95~0.99，杜绝供电局力率罚款；母线电压波动控制在国标允许范围；

  2）谐波控制：抑制 5/7/11 次及以上谐波，电压畸变率 THDv≤5%，符合 GB/T14549-93 标准；

  3）设备优化：解决电容频繁损坏、电压闪落停机问题，变压器降温，仪表自控设备稳定运行。

2.系统架构

系统配置：SVG 静止无功发生器 +电容电抗柜组合方案，SVG 实现毫秒级动态无功补偿、抑制电压跌落、治理谐波，无源支路定点滤除低次谐波、分担基波无功，降低 SVG 装机容量、节约投资； 安装点位：厂区低压配电室总进线母线； 控制逻辑：SVG 优先动态平抑冲击无功、稳压抑谐，无源补偿装置补偿固定基波无功，二者联动协同运行。

三 、现场安装及运行数据

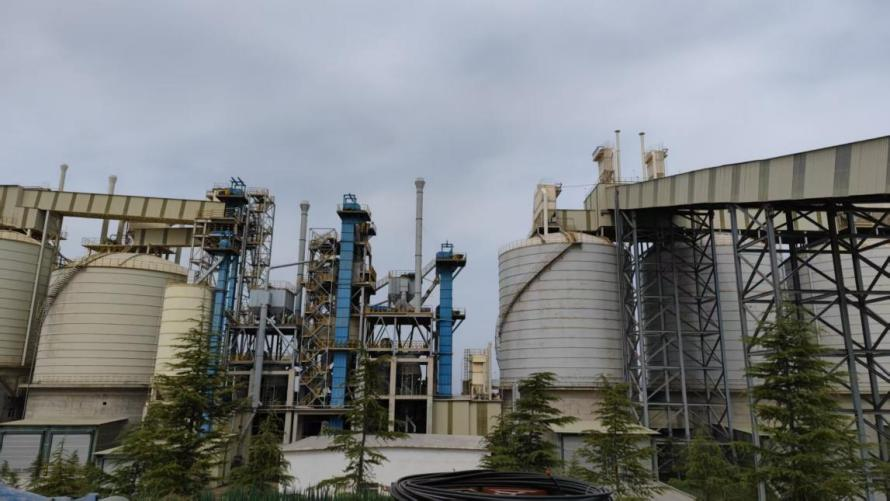

1.水泥厂内部设施

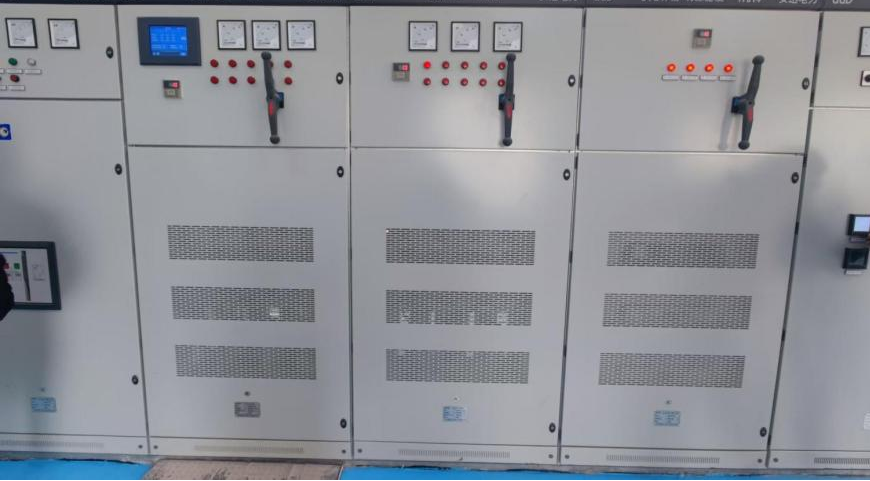

2.整柜安装

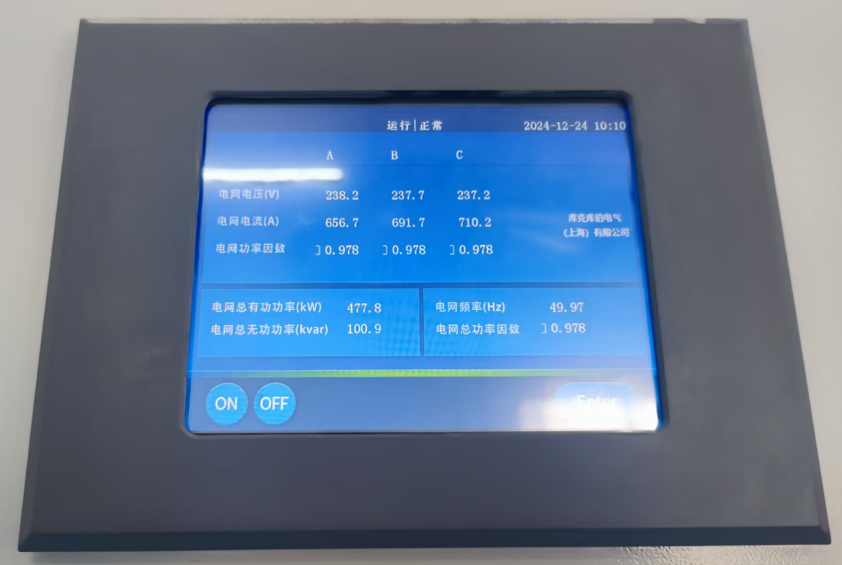

3.设备运行数据

四 、 治理效果

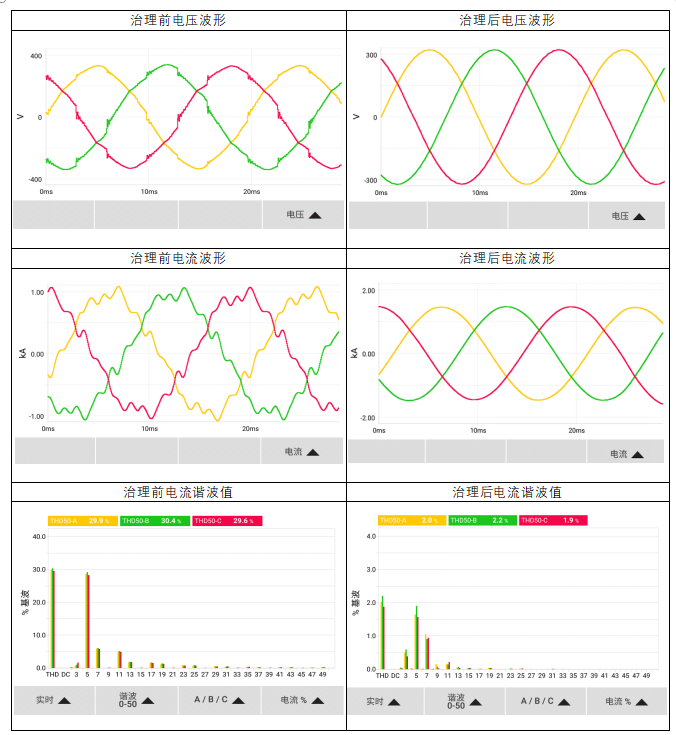

1. 低压侧数据

2. 项目总结

从上述数据可以看出，经过SVG静止无功发生器之后，低压侧运行数据有明显的改善，主要表现为：

1）电压波形及电流波形由治理前的严重畸变（明显锯齿状）恢复为明显的正弦波形；

2）三相谐波电压及三相谐波电流明显降低（A相谐波电流由29.9%降低为2.0%，B相谐波电流由30.4%降低为2.2%，C相谐波电流由29.6%降低为1.9%）；

3）无功补偿效果明显，功率因数稳定保持在0.95以上。

本项目采用SVG + 电容电抗补偿综合治理方案，改造后效果显著：

1. 无功达标：全厂功率因数稳定达标，彻底取消无功罚款，每月节省大额力调电费；

2. 电能质量优化：冲击负荷带来的电压跌落、闪变问题消除，谐波指标满足国家标准；

3.设备运行改善：变压器运行温度明显下降，原有补偿电容损坏故障彻底根除，窑炉、磨机不再因电压异常而停机。

本案例适用于水泥、砂石、矿山等具备球磨机、辊压机、回转窑、大功率变频风机的重冲击负荷工矿企业，针对负荷瞬时剧烈波动、传统电容补偿失效、谐波谐振损毁电容、设备启动电压闪变停机四大行业共性痛点，提供 SVG + 无源电抗电容联合治理标准化方案。兼顾动态冲击无功治理与基础无功分摊，平衡设备投资与长期节电、降运维成本收益，为矿山建材类高冲击负荷厂区电能质量改造提供成熟落地范本。
