山东某生物制药厂-APF+无源补偿治理案例

一 、项目概况

1.项目背景

山东淄博一生物制药企业，主营重组蛋白、微生物发酵原料药，年产发酵原液 100 万 L，配套完整发酵、纯化、制剂、无菌灌装、污水处理全流程洁净车间。厂区采用 10kV/0.4kV 两台1600kVA 配电变压器供电，24 小时连续不间断生产，工艺不可中途停机。

全厂非线性电力电子负载高度密集：

发酵车间：发酵罐搅拌变频、温控循环水泵、冷热媒变频风机、DO 溶氧调节变频驱动器；

纯化车间：层析系统、超滤膜机组、高速冷冻离心机、真空机组 6 脉变频器；

制剂灌装车间：无菌灌装机伺服、输送变频、冻干机、洁净空调变频；

辅助系统：纯化水 / 注射水变频泵、中央空调、实验室 UPS、精密检测液相 / 气相色谱仪、在线 pH/OD 在线监测仪表。

厂区原有传统固定电抗电容补偿柜，仅可分级投切基波无功。发酵批次启停、罐体投料、纯化批次切换、冻干机组间歇运行造成负荷毫秒级剧烈波动，叠加海量变频器产生大量谐波，长期出现功率因数不达标罚款、补偿电容频繁烧毁、精密检测仪器数据漂移、发酵温控失控、无菌灌装设备误停机等问题，企业拟实施APF 有源滤波器 + 无源电容电抗联合电能质量综合治理改造。

2.问题现状与影响

生物制药行业具备连续生产不能停机、精密分析仪器对电磁干扰极度敏感、洁净车间电气设备长期高湿、负荷分批次剧烈波动四大特点，改造前多重电能质量缺陷集中爆发：

   1）功率因数昼夜波动剧烈，持续产生力率电费罚款

发酵满负荷、冻干机组全开时感性无功需求大，功率因数最低跌至 0.86；批次结束、设备清洗、检修时段负荷骤降，系统无功过剩，功率因数超前至 1.02 以上。传统电容补偿投切响应≥10s，无法匹配制药工艺毫秒级负荷突变，全天功率因数长期偏离0.90~1 考核区间，产生大额无功罚款。

谐波与过补偿叠加，补偿电容长期承受谐波过流、并联谐振过电压，平均3个月左右出现电容鼓包、漏液、绝缘击穿，每年更换电容、电抗器、接触器运维成本超 7 万元。

   2）谐波严重超标，精密工艺与检测设备故障频发、产品报废

全厂 6 脉变频器整流持续产生 5、7、11、13 次特征谐波，单相 UPS、实验室设备叠加大量 3 次零序谐波，THDi 远超 GB/T14549 国标限值。

      生产端：发酵罐 DO、pH 在线传感器信号畸变，温控系统 PID 调节紊乱，发酵菌体培养参数失控，批次原液报废；无菌灌装机伺服定位漂移，出现漏液、装量偏差，整批制剂返工；

      检测端：高效液相、气相色谱、质谱仪基线漂移、峰型失真，检测数据无效，样品复测成本大幅上升；

      配电端：继电保护、多功能电表频繁误报警、计量失真；谐波电流增大变压器、电缆附加损耗，主变常年运行温度 86℃以上，洁净车间电缆夹层高温存在绝缘老化、短路起火风险。

   3）批次启停冲击引发电压波动、三相严重不平衡

发酵罐、离心机、冻干机组瞬时启动形成冲击负荷，母线电压骤降 8%~12%，变频器低压保护跳闸，无菌生产线强制停机；多车间负荷分配不均，三相电流不平衡度最高17.3%，中性线 3 次谐波电流超标发热，配电柜零线端子氧化烧蚀发黑，洁净区配电柜存在安全隐患。

3.无功谐波问题成因分析

1）全车间变频、UPS 设备是谐波核心源头 发酵搅拌、纯化泵、冻干、空调全部采用 6 脉变频驱动，整流环节持续输出 5、7、11、13 次谐波；实验室大量单相开关电源、UPS 集中产生 3 次零序谐波；发酵换批、纯化上料、冻干启停负载功率实时突变，谐波含量动态大幅变化。原有无源 LC 滤波支路仅适配固定负荷，工况变化后极易与低压系统发生并联谐振，谐波被放大，直接击穿补偿电容。

2）制药批次化生产负荷瞬时剧变，传统补偿响应严重滞后 生物制药生产为批次式作业：投料升温、发酵培养、出料清洗、冻干循环交替，无功功率瞬时升降幅度极大。原有电容补偿依靠接触器分级投切，响应速度慢，无法动态跟踪无功波动，全天持续交替欠补偿、过补偿。

3）洁净车间分区分散、管线长加剧电压畸变 发酵车间、纯化车间、制剂车间、质检实验室、污水处理分区独立布置，低压出线电缆敷设距离长，线缆阻抗随负荷变化产生动态压降，放大电压波动与谐波畸变；洁净车间高温高湿环境加速电气设备绝缘老化，进一步放大谐波危害。

二、治理方案

1.治理目标

  1）无功功率因数：0.4kV 变压器并网点功率因数稳定锁定 0.95~0.99 区间，彻底消除电网力率考核罚款；抑制设备启停冲击造成的电压骤降、闪变，母线电压波动控制在国标 ±7% 允许范围，杜绝变频器低压跳闸、无菌生产线非计划停机。

  2）谐波控制指标：实时动态滤除 3、5、7、11、13 次谐波，公共连接点电压畸变率 THDv≤5%，优于国标；中性线 3 次零序谐波电流削减 90% 以上，三相不平衡度控制在 10% 以内。

  3）设备与工艺优化：彻底消除电容柜谐振、电容鼓包击穿故障；发酵在线监测、精密色谱、灌装伺服系统无谐波误报警、数据漂移；降低变压器、电缆发热损耗，延长洁净区电气设备使用寿命，消除电能质量引发的发酵报废、制剂返工问题。

2.系统架构

采用APF 有源电力滤波器为主、原无源电容电抗柜为辅的综合治理架构，集中治理全厂非线性负荷，适配制药洁净车间高湿、24h 连续生产工况：

（1）设备配置

  1）核心治理单元：模块化并联 APF 有源滤波装置，分别安装于两台 1600kVA 主变低压总进线母线，集成谐波滤除、双向动态无功补偿、三相不平衡校正、零序 3 次谐波治理四大功能，毫秒级实时跟踪批次负荷波动。

  2）基础无功分担：保留原有无源调谐电容电抗支路，承担稳定基波无功，大幅降低 APF 额定配置容量，控制设备投资；无源支路补偿恒定电机基础感性无功，APF 动态抵消变频谐波、批次启停瞬时冲击无功。

  3）安装点位：两台变压器低压配电室成套安装 APF，集中管控发酵、纯化、制剂、质检、污水全部非线性负荷，集中运维，无需分车间分散加装设备，降低洁净区改造施工量。

  4）协同控制逻辑：APF 实时采集母线电压，优先动态滤除全次谐波、快速平抑离心机、冻干机组、发酵罐启停瞬时无功冲击、校正三相不平衡；无源电容电抗补偿恒定基础无功，两套设备联动闭环控制，自动规避谐振、过补偿冲突，运行数据上传厂区能源管理系统与 DCS 生产控制系统。

  5）生物制药洁净车间专属优化设计：柜体 IP54 防尘防水防护，适配洁净车间高湿、粉尘、消毒蒸汽环境；模块化功率单元，单模块故障不影响整机运行，支持不停机扩容，满足产能扩建需求；具备过流、过压、超温、谐波超限、柜内凝露多重保护；支持 Modbus 通讯对接发酵 DCS、LIMS 实验室数据系统，可远程查看谐波、功率因数实时曲线。

三 、现场安装

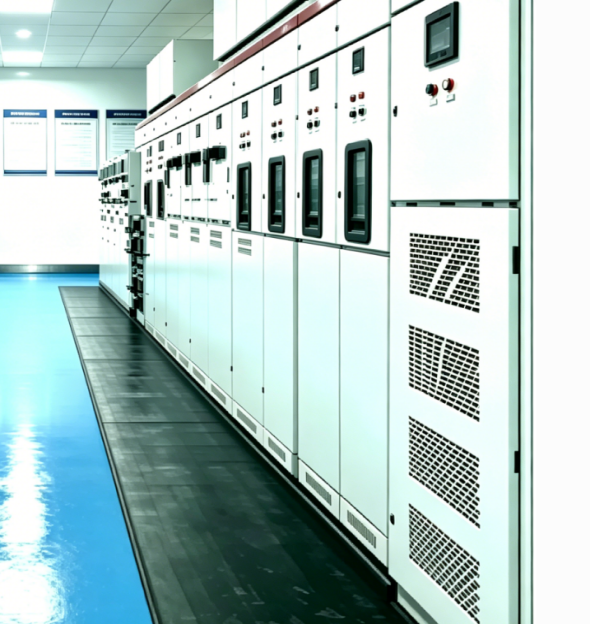

1.安装图片

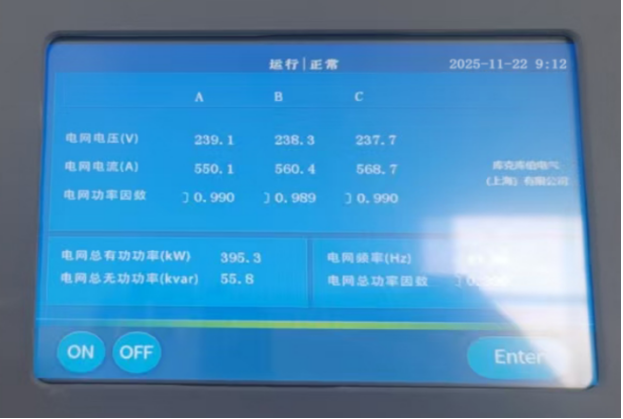

2.设备运行数据

四、治理效果

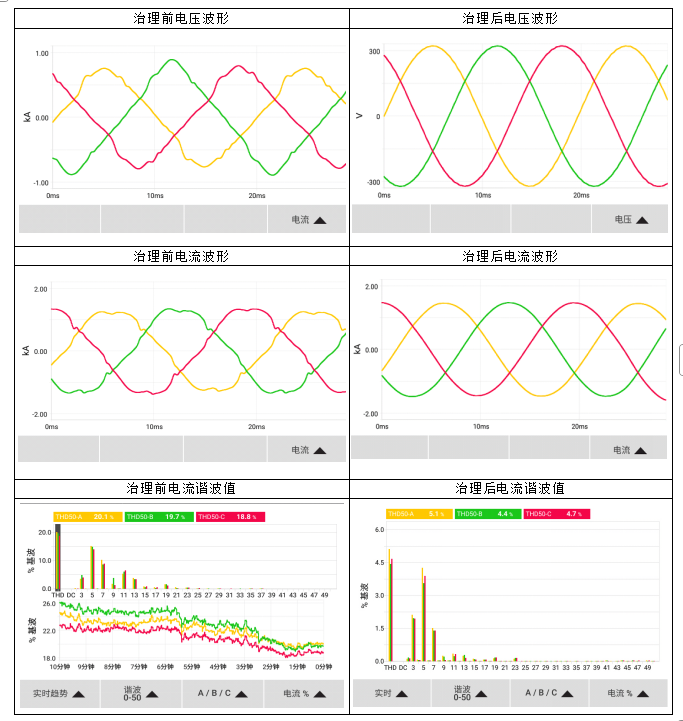

1.低压侧数据

2.项目总结

本生物制药厂采用APF 有源滤波器 + 原有无源电容电抗综合治理方案，针对性解决发酵 / 纯化 / 冻干密集变频负荷、实验室 UPS 带来的谐波超标、无功动态波动、补偿电容频繁损毁、精密工艺检测设备干扰停机四大核心痛点，改造综合经济效益与生产稳定性提升显著：

 1）谐波全面达标，药品生产与检测稳定性大幅提升， 3、5、7、11、13 次特征谐波大幅削减，母线电压畸变率稳定控制在 4.5% 以内，满足 GB/T14549 国标电能质量要求；彻底消除电容柜并联谐振，杜绝电容鼓包、击穿、漏液故障；变压器、电缆发热损耗降低 14%，电气设备使用寿命延长；发酵在线溶氧 /pH 传感器、液相色谱、无菌灌装伺服系统谐波误报警完全清零，因电能质量异常导致的发酵批次报废、制剂装量返工、样品复测问题彻底消除，产品良品率提升，洁净车间连续生产保障能力显著增强。

 2）无功指标长期合规，用电成本大幅下降 全天功率因数稳定维持 0.96~0.98 最优区间，供电局无功力率考核罚款完全取消，每月节约 1.8 万余元罚金；APF 毫秒级动态无功补偿降低线路与变压器无功损耗，全厂单位原料药电耗下降 1.3%。

 3）根治电压冲击与三相不平衡，消除洁净车间电气安全隐患 冻干机组、高速离心机、发酵罐投料启动时电压骤降、闪变现象完全根治，变频器低压跳闸停机不再发生；三相电流平衡度达标，中性线零序谐波发热、零线端子烧蚀问题消除；APF 动态补偿完美适配生物制药批次化、间歇性负荷波动工况，弥补传统电容补偿响应滞后的短板，适配 24 小时不间断无菌生产严苛要求。

本案例适用于发酵、生物制剂、医疗器械等精密制药厂区，针对多车间密集变频 / 单相 UPS 负荷、24 小时无菌连续生产、洁净车间高湿环境、批次负荷剧烈波动四大共性痛点，提供 APF + 无源电抗电容联合治理标准化方案。可同步实现谐波治理、动态无功补偿、三相不平衡校正，兼顾设备投资成本与长期运维降耗需求，为医药类精密制造企业电能质量改造提供成熟落地参考。
