西北某化工厂-APF+无源补偿治理案例
一 、项目概况
1. 项目背景
西北地区榆林一大型能源化工生产基地，变压器异常温升、电缆零线电流较大、厂区内部分计量设备误差较大、部分传感器及报警器经常误动作。经现场勘查及电能质量检测，该化工厂变频整流类化工负载生产运行时产生大量谐波，谐波电流及谐波电压畸变严重超标，大范围污染网内电能质量。
2. 问题现状与影响
生产线包含大量变频器、整流电源、大功率电解装置等非线性用电设备，运行产生多频次谐波，带来多重隐患：
1. 谐波电压畸变，电网波形畸变失真，造成周边精密仪表、自控设备工作失常；
2. 谐波电流沿配电线路扩散，引发厂区配电变压器异常温升、电缆中性线过热老化，无功损耗激增；
3. 高频谐波通过线缆耦合产生电磁干扰，造成周边工控模块、传感仪表误报警、自控回路误触发，影响周边工商业正常生产。
3. 谐波问题成因分析
1. 整流变频单元谐波注入：化工生产线大功率整流器、6 脉冲变频驱动装置运行，持续产生 5、7、11、13 次低次特征谐波，部分单相设备产生大量 3 次谐波，无配套滤波装置时，谐波电流可达基波电流 20%以上%；
2. 区域配网线路阻抗放大：园区配网线缆敷设距离长、线路阻抗偏大，谐波电流在线路上形成谐波压降，进一步抬升电压畸变程度。
二 、 治理方案
1.治理目标
①谐波指标合规：公共连接点 PCC 电压总畸变率 THDv≤5%，各单次谐波电压畸变满足 GB/T 14549-93 国家标准；
②消除设备异常：厂区化工机组及其他用电设备恢复稳定运行，杜绝仪表失灵、设备误启停误报警故障；
③优化电网运行：降低变压器、配电线路谐波损耗，延缓电气设备老化，提升园区配网运行稳定性。
2.系统架构
系统配置：项目采用 APF 有源电力滤波器可动态治理 3/5/7/11 次等全频段谐波、抑制系统并联谐振，实时跟随化工负载启停波动动态补偿；
安装点位：厂区低压配电主母线（谐波源集中进线处）；
控制逻辑：优先抑制谐波电流，协同优化畸变电压。
三 、现场安装及运行数据

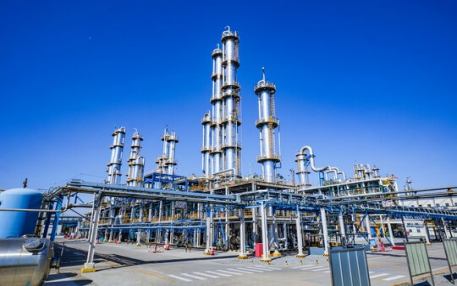

1. 化工厂内部设施

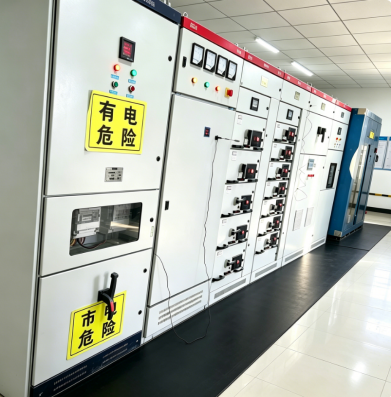

2. 整柜安装

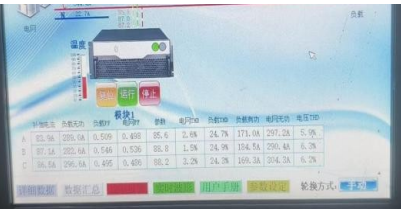

3. 设备运行数据
四 、 治理效果

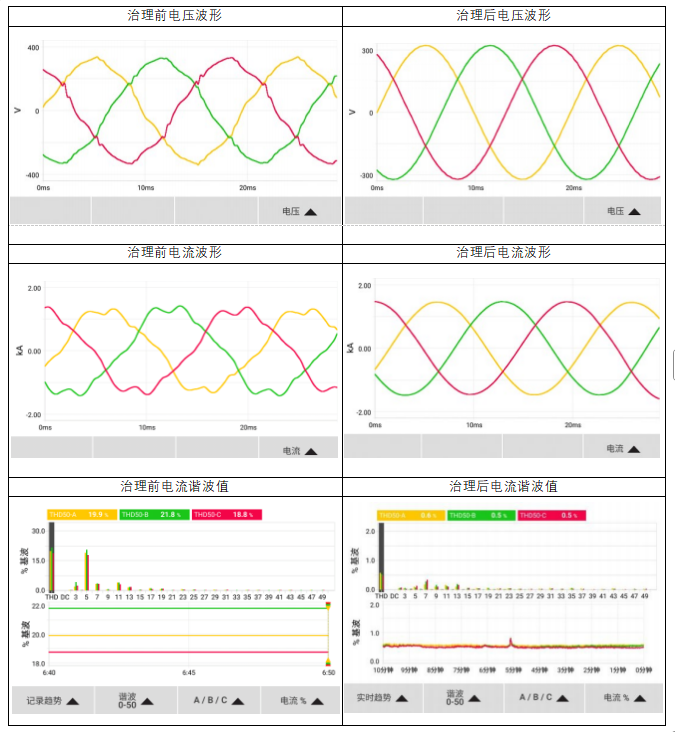

1. 低压侧数据
2. 项目总结
从上述数据可以看出，经过有源电力滤波器滤波之后，低压侧运行数据有明 显的改善，主要表现为：
1）电压波形及电流波形由治理前的严重畸变（明显锯齿状）恢复为明显的正弦波形；
2）三相谐波电压及三相谐波电流明显降低（A 相谐波电流由19.9%降低为0.6%，B相谐波电流由21.8%降低为0.5%，C相谐波电流由18.8%降低为0.5%）。
本次项目针对化工厂谐波问题，采用APF 滤波方案，取得显著成效：
1）谐波指标全面达标，电压电流畸变率均优于国标 ；
2）客户反馈良好：企业用电质量明显提高，零线电流几乎为零，变压器及母排温度明显降低、厂区内计量仪表及传感器运行问题明显解决。
本案例适用于具备大量整流、变频、电解非线性负荷的化工、电解、锂电材料等重工生产厂区，针对老旧厂区无谐波治理装置、长距离配网放大谐波、连续生产不能停机改造等共性难点，提供 APF 有源滤波成套标准化改造方案，可快速实现谐波达标、消除设备故障、降低配电损耗，为同类型化工企业电能质量改造提供成熟落地参考。
