山东德州光伏发电-SVG+无源补偿治理案例

一 、项目概况

1.  项目背景

山东德州一工商业分布式光伏电站并网投运后，出现并网功率因数波动超标、电网考核罚款、并网点电压昼夜大幅波动；原有固定电容补偿柜受光伏间歇性出力影响频繁过补欠补，电容频繁鼓包击穿；逆变器开关器件产生谐波干扰，站内测控仪表、并网保护装置频繁误告警，电网运维部门下发电能质量整改通知。经现场电能质量检测，光伏逆变器非线性出力 + 光照间歇性波动造成无功紊乱、谐波超标，采用SVG 静止无功发生器 + 电抗电容柜组合方案综合治理。

2.  问题现状与影响

光伏系统由多台组串式逆变器集中并网，光照阴晴变化、早晚启停、云层遮挡造成发电功率瞬间骤升骤降，衍生多项电能质量故障：

1. 光伏白天满发时容性无功过剩、功率因数超前，夜间无光伏发电负载消耗感性无功、功率因数偏低，功率因数长期超出供电公司考核范围，产生力调罚款；传统电容补偿投切速度慢，无法跟随光伏出力动态调节，频繁出现过补击穿电容。

2. 光伏大功率逆变器启停、功率突变造成并网点电压抬升 / 跌落，超出并网电压允许区间，电站频繁出现并网保护跳闸、脱网停机。

3. 逆变器整流逆变环节产生大量 5、7、11 次谐波，谐波电流流入配电变压器，造成变压器附加损耗增大、温升偏高，线缆绝缘加速老化，电能采集表计计量误差大、继电保护误动作。

3.  无功谐波问题成因分析

1. 逆变器属于电力电子非线性设备，开关调制产生 5/7/11 次特征谐波；光伏发电受日照影响出力随机性强，无功瞬时变化快，常规电容补偿投切响应秒级，无法毫秒级跟踪无功变化，极易过补欠补，谐波还会引发电容支路并联谐振，损坏补偿电容器。

2. 光伏并网线路敷设距离较长，线缆自身阻抗在功率波动时产生压降，进一步放大并网点电压波动幅度。

二 、 治理方案

1. 治理目标

1. 无功指标：电站并网点功率因数稳定控制在 0.95～0.99 区间，规避电网力率考核罚款，并网电压波动控制在国标允许范围；

2. 谐波控制：滤除 5、7、11 次主要谐波，保证公共连接点电压畸变率 THDv≤5%，满足 GB/T14549-93 电能质量国家标准；

3. 设备优化：彻底解决补偿电容频繁损坏、光伏异常脱网跳闸问题，保持并网测控、保护设备稳定运行。

2. 系统架构

系统配置：SVG 静止无功发生器 + 电容电抗柜综合治理，SVG 毫秒级动态双向补偿容性 / 感性无功、平抑电压波动、抑制谐波；无源滤波支路滤除固定频次谐波、承担基础无功，减少 SVG 配置容量，降低项目投入成本。 安装点位：光伏配电室并网点低压总进线母线处； 控制逻辑：SVG 优先动态平抑光伏随机波动无功、抑制谐波、稳定并网电压，无源补偿支路补偿固定基波无功，两套设备联动协同运行。

三 、现场安装及运行数据

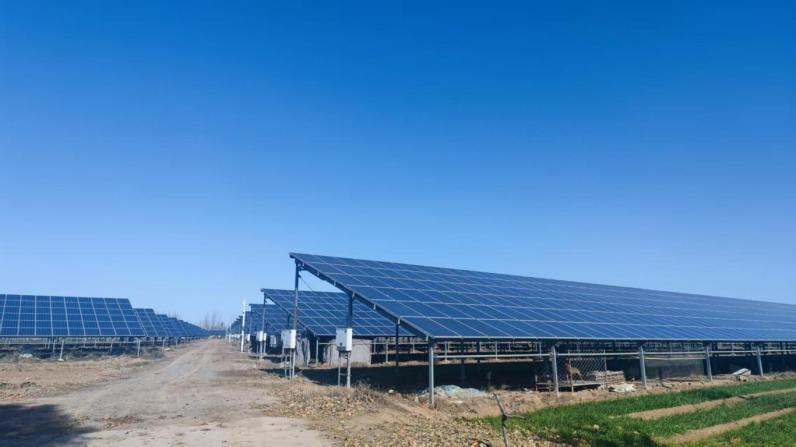

1.光伏现场照片

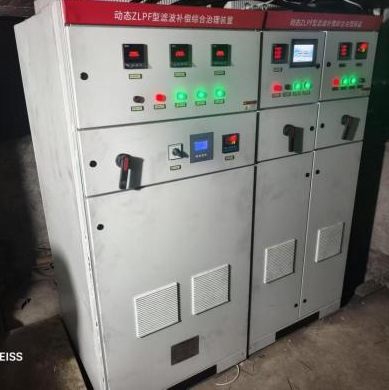

2.整柜安装

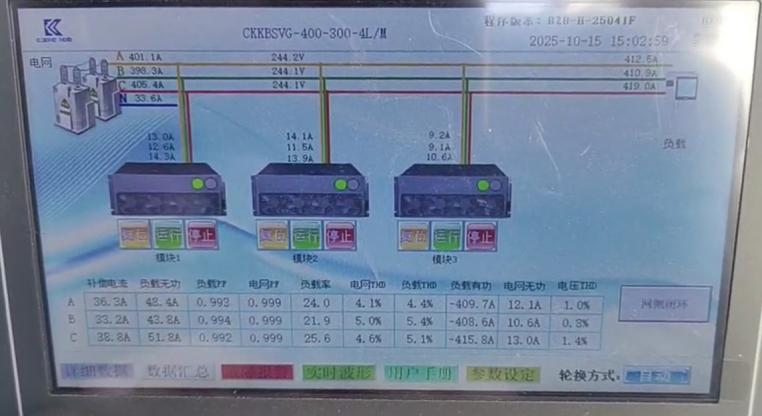

4.  设备运行数据

四 、 治理效果

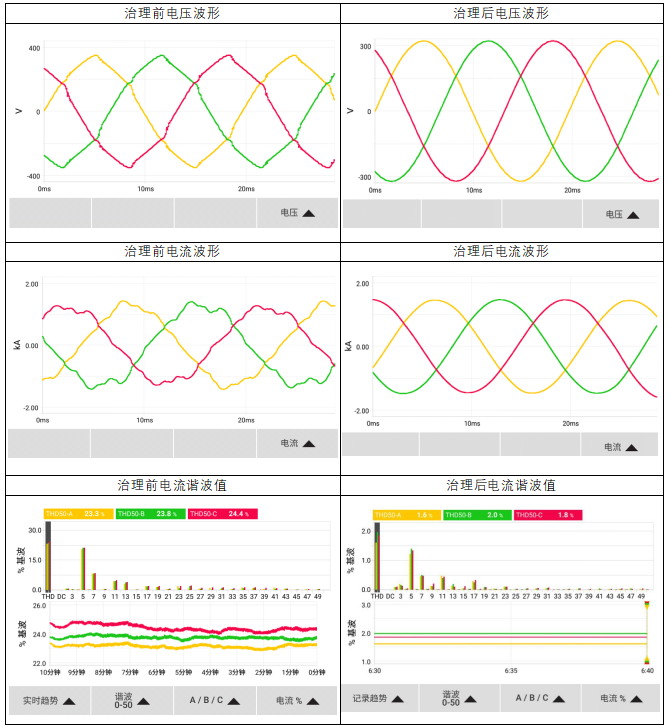

1. 低压侧数据

2. 项目总结

  加装 SVG + 电容电抗综合治理后，光伏电站低压并网侧电能质量改善效果突出：

1. 电压、电流波形由治理前锯齿畸变形态恢复为标准正弦波形，各相谐波畸变率大幅下降，谐波指标全部优于国标限值；

2. 无功管控达标：电站全天功率因数稳定在 0.95~0.98，彻底消除供电局无功考核罚款，节约用电成本；

3. 设备运行优化：并网点电压波动问题根治，光伏不再因电压异常脱网停机；原有补偿电容鼓包、击穿故障彻底消除，站内逆变器、计量仪表、并网保护装置误报警现象全部解决，光伏电站发电稳定性大幅提升。

本 SVG 搭配无源滤波的综合治理方案，完美解决传统固定电容补偿无法适配光伏间歇性、随机性出力的行业痛点，一套设备同步实现无功优化、谐波治理、电压稳定三大功能。方案改造成本可控、改造周期短、指标达标稳定，适用于机械加工、食品、仓储、纺织等所有自建分布式光伏的工商业厂区，可作为同类光伏电能质量整改项目标准参考方案。
