混补低压无功补偿控制器配置方法

返回列表来源：发布日期：2024-09-05 16:18:05【大中小】

众所周知，当无功补偿中，既有共补支路，又有分补支路的时候，我们就把这种补偿方式称为“混补”。所以混合补偿设备“低压无功补偿控制器”（的配置需要根据系统负载特性、功率因数要求、谐波情况以及系统容量等多个因素进行合理设置。

以下是配置混补低压无功补偿控制器的一般步骤：

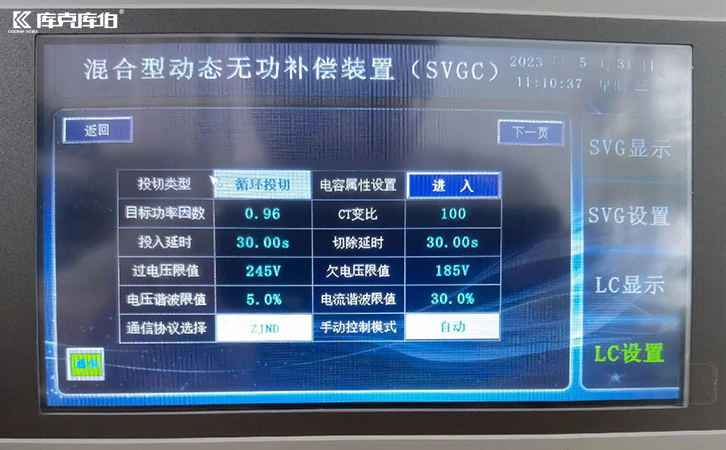

低压无功补偿控制器

一、确定无功补偿容量

1、计算负载无功需求：首先根据系统的有功功率和目标功率因数，计算所需的无功功率。公式为：

无功补偿控制器容量

其中，p 为有功功率，q 为所需无功补偿容量。

2、混合补偿：对于大多数非线性负载，需要结合电容器和电抗器进行补偿，以抑制谐波并提供无功功率。通常，电容器用于提供无功功率，而电抗器用于滤除谐波。

二、确定控制器的工作模式

1、自动控制模式：多数低压无功补偿控制器支持自动模式，能够根据系统实时的无功需求自动调节投切电容器和电抗器的数量。控制器应设置为自动模式以实现动态补偿。

2、定时控制模式：如果负载是固定的，可以考虑定时控制，按固定时间间隔切换补偿装置。

三、设置控制器参数

1、目标功率因数：根据电网要求和系统运行条件，设置目标功率因数。常见的目标值在 0.95-0.98 之间。

2、响应速度：根据负载变化的速度，设置补偿控制器的响应时间（通常为秒级）。对于变化较快的负载，响应时间应适当缩短。

四、投切方式设置

1、动态投切：如果负载波动较大，建议使用晶闸管开关（tsc）或可控硅开关进行无触点投切，这样能有效避免投切时的冲击电流和电压波动。

2、静态投切：对于波动较小的负载，可以采用接触器进行静态投切，成本较低，但对瞬时投切的要求不高。

低压无功补偿控制器

由此可见，无功补偿混补时配置低压无功补偿控制器时，关键在于根据系统的实际情况，确定合理的无功补偿容量，选择适当的投切方式，并设置保护功能，确保系统安全、稳定、高效运行。如果系统谐波含量较高，还应重点考虑滤波方案和电抗器的搭配使用。
