特高压电抗器与高压电抗器的核心区别在于工作电压等级、应用场景及技术要求。高压电抗器通常用于35kV至220kV的常规输配电系统，而特高压电抗器则专用于500kV及以上的大容量、远距离特高压输电网络，两者在绝缘设计、尺寸成本和技术标准上存在显著差异。在电力系统日益复杂的谐波与无功功率管理需求下，了解这两类设备的区别，有助于更好地进行电网规划与电能质量治理。

一、工作电压等级与应用场景的差异

1.高压电抗器的常规应用

高压电抗器的工作电压一般在35kV到220kV之间，广泛应用于常规的高压输电和配电系统中。其主要功能包括电网的电压调节、短路电流限制以及无功功率补偿。在实际运行中，这类设备常用于高压输电线、变电站和大型工业设备的保护与优化，是维持常规电网稳定运行的重要组件。

2.特高压电抗器的远距离输电支持

特高压电抗器的工作电压通常在500kV及以上，甚至可达1000kV或更高，主要服务于长距离、大容量的特高压输电系统。在特高压输电线路中，该设备主要用于解决远距离、大功率输电过程中的无功功率补偿、过电压限制以及抑制电压波动等问题。由于特高压系统对电压和无功功率控制的稳定性要求极高，特高压电抗器在其中扮演着关键角色。

二、结构设计、尺寸与技术要求的不同

1.绝缘设计与结构复杂度

由于工作电压相对较低，高压电抗器的结构和绝缘设计要求相对常规，但仍需严格满足电力系统的稳定性和安全性标准。相比之下，特高压电抗器工作在极高的电压环境下，需要更为复杂的绝缘设计、高效的散热系统以及更严苛的材料选择。特高压设备对电气性能、耐久性以及极端环境适应性都有着更高的技术要求。

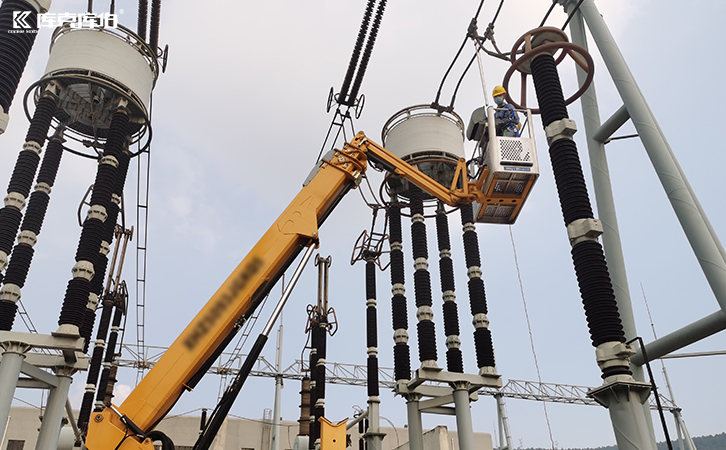

高压电抗器

2.尺寸、成本与技术标准

在尺寸与成本方面，高压电抗器体积相对较小，制造成本和后期维护费用也处于相对合理的区间。而特高压电抗器为了应对更高的电压和更苛刻的环境条件，尺寸通常更为庞大，制造工艺更复杂，因此制造成本和维护费用也相对较高。在技术要求上，高压电抗器注重常规电压范围内的性能优化；特高压电抗器则必须具备极高的抗电压冲击能力、卓越的散热性能，以及对谐波和电磁干扰的强效抑制能力。

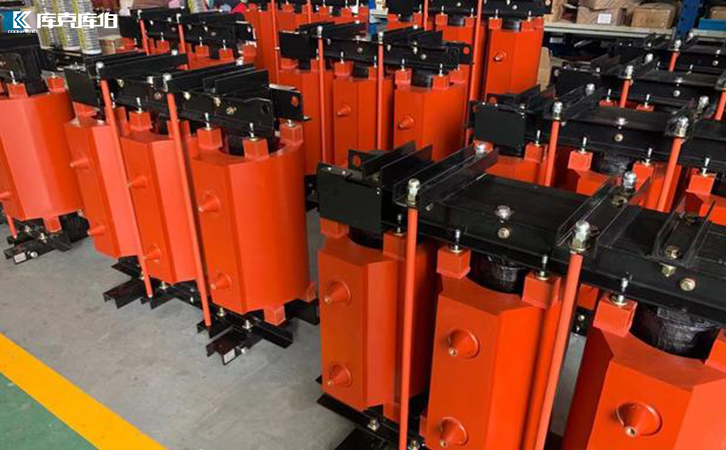

高压电抗器

综上所述，特高压电抗器主要应用于特高压输电系统，具备更高的电压等级和更严格的技术标准；而高压电抗器则主要服务于常规高压输配电网络，设计相对成熟且应用广泛。在实际电力工程规划中，应根据具体的电压等级、输电距离及电能质量需求，合理选择并配置相应的电抗器及治理设备。
