低压电力电容器常见规格型号与选型指南
低压电力电容器的规格型号主要根据额定电压、无功补偿容量、介质类型及外形结构进行划分，用户在选型时需结合系统实际电压、负载特性及谐波环境综合确定。在工厂、商业建筑及住宅等低压配电系统中，合理配置「低压电力电容器」有助于提升电能质量、改善功率因数并减少线路损耗。
一、低压电力电容器的主要分类与规格
按额定电压与补偿容量分类

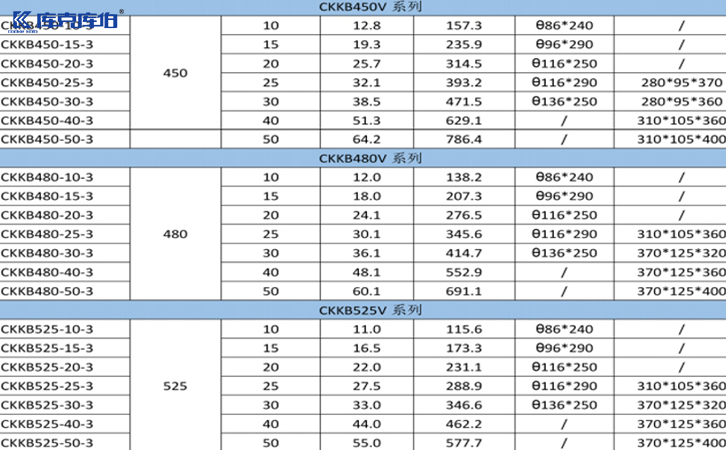

低压电容器通常指额定电压在1000V及以下的设备。常见的额定电压规格包括230V、400V（多见于三相380V系统）、415V、450V、480V、525V、690V以及1000V。
在无功补偿容量（kvar）方面，规格从小到大覆盖多种需求，常见容量有1kvar、2kvar、2.5kvar、5kvar、7.5kvar、10kvar、12.5kvar、15kvar、20kvar、25kvar、30kvar、50kvar及100kvar等。
二、按介质类型与外形结构分类
根据内部介质和冷却方式，电容器主要分为以下几类：
- 干式电容器：采用固体介质，全干式结构无漏油风险，通常体积较小且较为环保。
- 油浸式电容器：通过油浸冷却，散热效果较好，适用于特定工况。
- 滤波型电容器：专为含有谐波的场合设计，具备一定的谐波抑制能力。
- 智能电容器：集成控制与保护功能，支持远程监控与数据交互。

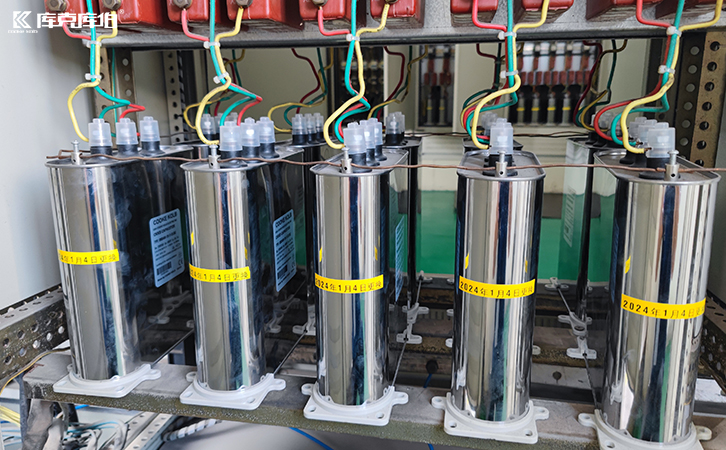

在外形结构上，圆柱型电容器体积小巧，常用于分散式安装；方形箱式电容器容量较大，多用于集成补偿柜。
三、按连接方式与常见系列分类
按连接方式，可分为用于三相电力系统的三相电容器（星形或三角形连接）以及用于特定单相负载的单相电容器。
市面上常见的系列型号包括：
- BKMJ系列：干式标准电容器，适用于常规无功补偿。
- BRMJ系列：干式滤波电容器，适用于带有谐波的负载环境。
- NFC系列：智能电容器，集成保护和控制功能。
- DMJ-MT系列：标准自愈式低压电容器，满足常规功率因数补偿需求。
- SFR系列：高性能滤波电容器，适用于谐波含量较高的系统。
对于谐波、无功、功率因数和三相不平衡问题并存的现场，通常需要采用组合治理方案。例如，APF（有源滤波器）主要用于谐波治理，SVG（静止无功发生器）适用于动态无功补偿及负载变化较快的场景，而电容电抗则主要用于相对稳定的基础无功补偿。通过APF、SVG与电容电抗的合理组合，可在兼顾大容量静态补偿需求的同时，优化整体投入成本。
四、选型建议与注意事项
低压电力电容器的规格型号繁多，用户在选购时应避免盲目套用单一标准。建议先确认系统电压、接线方式、负载类型及实测谐波电流，再匹配相应的电压等级和补偿容量。
同时，需关注补偿容量的合理性：补偿不足会导致功率因数不达标及系统电压偏低；补偿过量则可能引起过补偿、功率因数超前，甚至导致电压偏高影响设备寿命。对于老旧厂区改造或既有系统升级，还应考虑新设备与原有配电系统及老旧柜体的兼容性。具体配置与方案应以现场实测数据和专业评估为准。
