动态无功补偿器投切开关选型指南与现代补偿方案解析

返回列表来源：发布日期：2024-05-08 16:21:57【大中小】

对于传统的电容式动态无功补偿器，晶闸管（固态）投切开关通常是更合适的选择；而在现代电能质量治理中，采用SVG（静止无功发生器）进行动态无功补偿，可突破传统物理投切开关的限制，实现更高效的毫秒级连续无级调节。在选择投切方式时，需根据负载波动速度、现场工况及治理目标进行综合评估。

一、传统无功补偿器投切开关的类型与特性分析

在传统的电容补偿方案中，投切开关的性能直接影响补偿效果。常见的投切方式主要包括以下几种：

1.机械式投切开关

这类开关主要借助机械力（如交流接触器）实现电容器的投入与切除，具有结构简单、成本较低的特点。然而，其切换速度较慢，通常存在十几秒的响应延时，且在投切瞬间容易产生较大的涌流。因此，机械式开关多适用于负荷变化平缓、对切换速度要求不高的基础无功补偿场合，难以满足动态无功补偿器对高速响应的需求。

2.电磁式与复合投切开关

电磁式或复合投切开关结合了电磁继电器与电子元件的特点，试图在响应速度和涌流控制之间寻找平衡。这类开关的响应速度优于纯机械开关，能够在一定程度上适应负荷的变化。但其体积相对较大，且在复杂工况下的长期可靠性仍需结合具体产品质量进行评估，通常作为过渡性或特定场景下的选择。

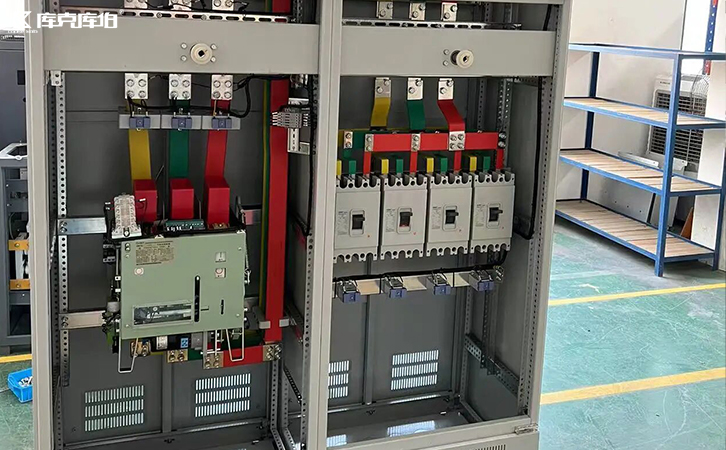

动态无功补偿器

3.晶闸管（固态）投切开关

在需要快速响应的场景中，晶闸管（固态）投切开关（部分非专业资料中偶有误称为静电投切）是更为准确和专业的选择。晶闸管开关通过电力电子器件实现无触点切换，支持过零投切，有助于避免投切涌流问题。其切换速度可达毫秒级，能够快速跟踪电网无功功率的变化。对于冲击性负载或频繁波动的工况，晶闸管开关能更好地维持系统电压稳定，是传统电容式动态无功补偿器的理想配置。

二、现代动态无功补偿的演进与SVG方案优势

随着电力负荷的复杂化，传统的电容分级投切方案在应对极速变化的动态无功时仍存在一定局限。对于冲击负载、变频负载等无功变化速度极快的场景，目前行业内更推荐采用SVG来进行动态无功补偿。

SVG无需依赖传统的电容器组和物理投切开关，而是通过电力电子逆变模块直接输出补偿电流。它支持连续无级调节，响应时间达到毫秒级，可使电压与功率因数波动大幅降低。以库克库伯电气（上海）有限公司提供的低压SVG产品为例，该设备主要应用于0.4kV低压配电场景，不仅能单独用于动态无功补偿，还可与APF有源电力滤波器、电容器等配合使用，实现电能质量的综合治理。

动态无功补偿器

三、设备选型与综合考量因素

在确定动态无功补偿方案及投切开关类型时，不能仅关注单一的切换速度指标。选型过程需要综合评估以下因素：

负载特性：若现场主要为平稳负载，常规无功补偿器配合机械或复合开关即可满足需求；若存在大量变频器、焊机等冲击性设备，则需选用晶闸管投切或SVG方案。
电能质量现状：若现场同时存在谐波超标、三相不平衡等问题，建议采用APF与SVG搭配的组合治理方案，避免单一设备运行风险。
可靠性与安全性：需关注开关或电力电子模块的散热设计、抗谐波能力及长期运行的稳定性。

总之，动态无功补偿器的投切开关选择取决于具体的应用场景与技术路线。传统电容补偿宜优先考量晶闸管开关以保障响应速度与投切安全，而追求更高治理精度与稳定性的现代工业场景，则可优先考虑SVG等先进的有源动态补偿方案。
