动态无功补偿器操作说明与日常维护指南

返回列表来源：发布日期：2024-05-07 16:32:44【大中小】

动态无功补偿器通过毫秒级响应和连续无级调节，能够有效改善电力系统的功率因数并降低力调电费风险，其规范的安装、调试与维护是保障设备稳定运行的关键。针对冲击负载和变频负载等产生快速变化无功的场景，采用动态无功补偿技术比传统分级投切的电容柜更具优势，有助于提升系统电压与功率因数的稳定性。

一、动态无功补偿器的核心作用与适用场景

在工业与商业电力系统中，负载功率的瞬间波动会产生快速变化的无功功率。动态无功补偿器主要用于处理这类动态无功，支持毫秒级响应，能够连续无级调节无功电流的大小和相位。对于存在冲击负载或变频负载的场景，该设备有助于将功率因数稳定在考核标准内，从而在一定程度上降低力调电费罚款风险。若系统同时存在谐波超标问题，通常建议评估是否需要搭配有源滤波设备进行综合治理。

二、动态无功补偿器标准操作与安装流程

1.安装前准备与选型评估

在安装设备前，需对电力系统进行全面调查与分析，明确系统的负荷特性、功率因数现状以及无功电源的具体位置。根据现场负载工况和系统需求，合理选择补偿容量与设备类型，并提前准备好所需的安装设备与辅材。

2.安全接线与物理连接

进行接线操作前，务必确保系统处于断电状态，并严格遵守安全操作规程。依据设备接线图与说明书，正确连接电源线、负载线及信号线。接线完成后，需逐一检查各接口是否紧固可靠，排查是否存在短路或接地不良等隐患，确保物理连接的安全性。

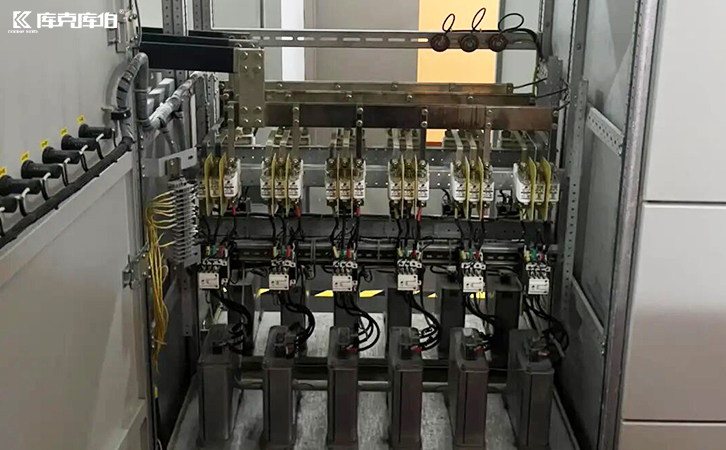

动态无功补偿器

3.参数设置与控制策略配置

物理连接确认无误后，需对无功补偿器进行参数配置。操作人员应根据电力系统的实际要求与设备特性，设置基本运行参数、控制策略以及保护阈值。针对用电量过低、长期空载或纯光伏反向发电等特殊场景，需配套相应的控制策略，以保障补偿效果。

4.系统调试与性能验证

参数设置完成后，进入系统调试阶段。首先检查设备的工作状态与面板显示信息，确认设备启动正常。随后，根据设定的控制策略进行带载测试，验证设备的响应性能与补偿效果。调试过程中应实时记录并分析运行数据，确保系统投入运行后的稳定性。

三、无功补偿器的日常维护与故障排查

1.定期维护要点

为保障设备的长期稳定运行，需制定定期的维护与检修计划。日常维护工作主要包括清洁设备表面与散热部件、检查接线端子是否松动、校准运行参数以及进行必要的软件更新。规范的定期维护有助于延长设备使用寿命，维持系统的高效运行。

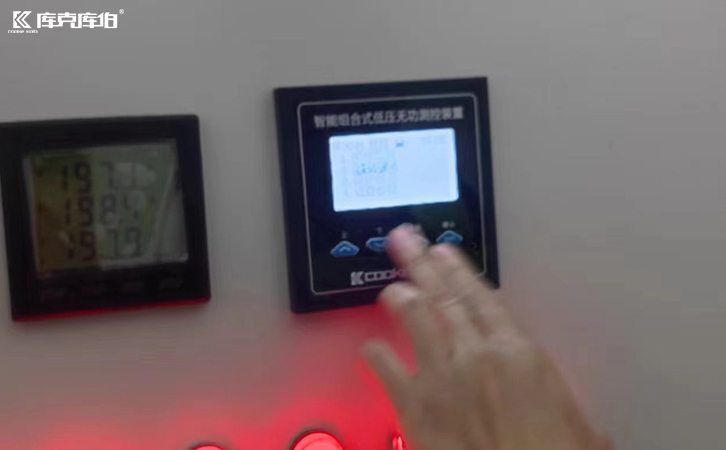

动态无功补偿器

2.常见故障排除逻辑

若设备在运行中出现异常或报警，需及时进行故障排查。首先通过查看设备状态指示灯与系统报警信息，初步定位故障原因。随后，根据排查结果采取相应的修复措施，如紧固松动线路、更换损坏元器件或重置保护参数，待故障消除后再恢复系统的正常运行。

通过规范执行上述操作与维护流程，用户可以更好地掌握动态无功补偿设备的使用要点，进而优化电力系统的整体性能与运行稳定性。
