治理谐波用滤波电抗器还是滤波器

返回列表来源：发布日期：2025-07-08 16:38:53【大中小】

在电力系统谐波治理领域，滤波电抗器和滤波器作为两种主流技术方案，各自具有独特的优势特点和适用场景。科学选择治理设备不仅关系到谐波抑制效果，更直接影响系统运行的经济性和可靠性。那么，谐波治理时用滤波电抗器还是滤波器。

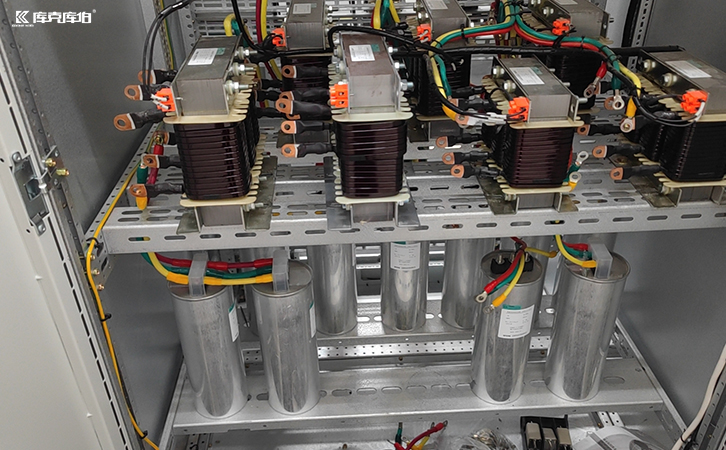

滤波电抗器

一、技术原理差异

1、滤波电抗器：通过电感特性改变系统阻抗特性，主要抑制特定频段的谐波放大

2、无源滤波器：由电抗器和电容器组成lc谐振回路，针对性吸收特征谐波

3、有源滤波器：采用电力电子技术实时检测并注入反向谐波电流

二、治理效果比较

1、频域特性：

电抗器：对宽频段谐波有一定抑制作用

无源滤波器：针对特定次数谐波效果显著

有源滤波器：可实现全频谱谐波治理

2、动态响应：

电抗器：被动式治理，无动态调节能力

无源滤波器：响应速度受lc参数限制

有源滤波器：毫秒级快速响应

三、系统适应性

1、负载变化适应性：

电抗器：适合负荷稳定的系统

无源滤波器：适用于谐波频谱固定的场合

有源滤波器：可跟踪随机变化的谐波

2、系统阻抗影响：

电抗器：可能改变系统谐振特性

无源滤波器：需防范谐振风险

有源滤波器：基本不受系统阻抗影响

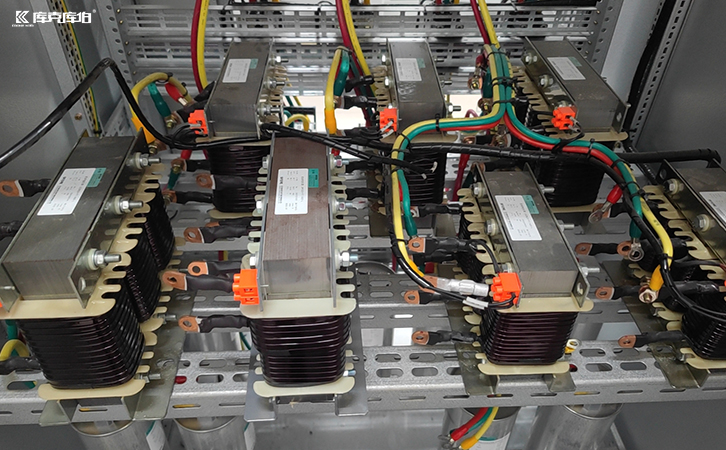

滤波电抗器

滤波电抗器与滤波器的选择并非简单的二选一命题，在实际工程中往往需要根据具体工况采用组合治理方案。建议在方案设计阶段进行详细的电能质量评估，综合考虑技术性能、经济成本和运维要求等因素，制定最优的谐波治理策略。
