APF有源谐波滤波器中的核心部件有哪些

返回列表来源：发布日期：2025-07-07 16:26:16【大中小】

有源电力滤波器（active power filter，apf）作为治理电网谐波污染的关键设备，其性能优劣直接取决于内部核心部件的技术水准。了解这些核心部件的功能特性，不仅有助于设备选型，更能为运维保养提供明确方向。那么，apf有源滤波器中的核心部件有哪些？

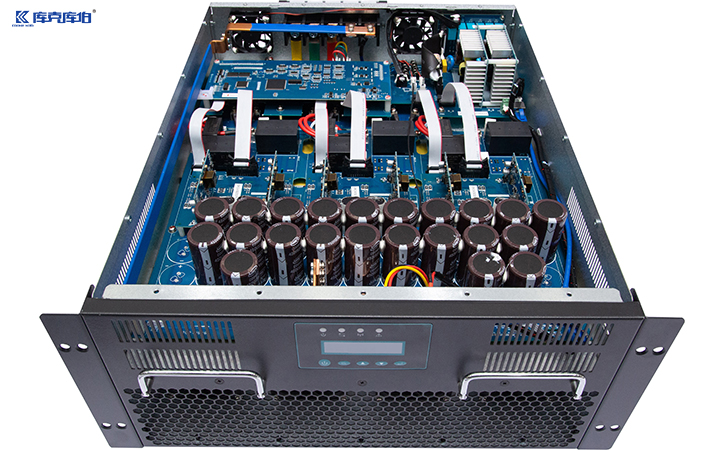

apf有源谐波滤波器

一、功率变换单元（核心能量转换部件）

-igbt模块：采用第三代半导体材料（如sic）的开关器件，开关频率可达20khz以上；

-直流储能电容：薄膜电容与电解电容混合使用，维持直流母线电压稳定；

-散热系统：液冷散热器配合温度传感器，确保功率器件结温＜125℃。

二、谐波检测单元（系统"感知中枢"）

-高速dsp芯片：基于瞬时无功功率理论，实现100μs级谐波快速检测；

-高精度传感器：0.2级霍尔传感器配合16bit adc采样芯片；

-锁相环电路：软件锁相（spll）技术，在频率波动±5hz时仍能准确跟踪。

三、控制运算单元（设备"大脑"）

-多核处理器架构：arm+fpga组合，并行处理谐波计算与pwm调制；

-自适应算法：结合神经网络的自补偿算法，动态调整补偿策略；

-数字隔离技术：光纤隔离驱动，增强抗干扰能力。

四、滤波电感（能量传递桥梁）

-纳米晶磁芯电感：饱和磁感应强度达1.2t，高频损耗降低40%；

-多层绕组结构：利兹线绕制工艺，有效抑制集肤效应；

-温升监控：内置pt100温度传感器，实时监测绕组状态。

五、人机交互单元（运维接口）

-工业级触摸屏：7寸彩色lcd，支持谐波频谱实时显示；

-物联网模块：4g/wifi双模通信，支持远程参数配置；

-事件记录器：循环存储30000条故障记录，支持usb导出。

六、保护电路（安全卫士）

-主动式均压电路：确保igbt串联使用时电压均衡；

-三重保护机制：过流（±10%）、过温（85℃）、过压（dc 1200v）分级保护；

-故障自诊断：基于专家系统的故障树分析，定位准确率＞95%。

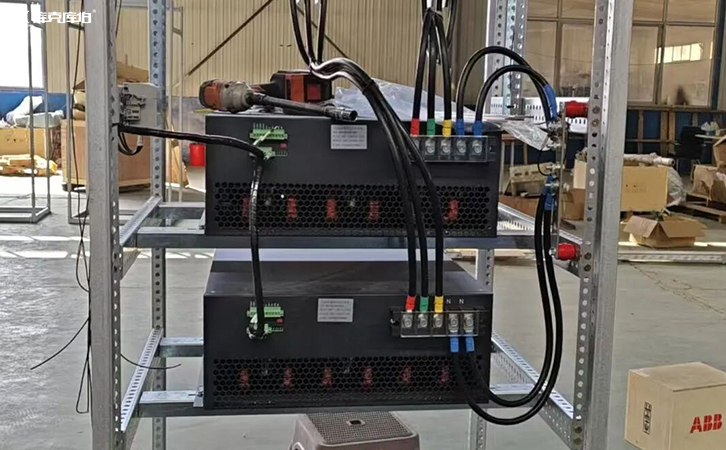

有源电力滤波器

建议用户在设备选型时重点关注核心部件的技术参数，并建立基于状态监测的预防性维护体系。未来，高度集成化的apf模块将实现"芯片级"解决方案，为智能电网提供更高效的谐波治理手段。
