影响圆柱形低压电力电容器电压耐受能力的主要因素及选型建议

返回列表来源：发布日期：2025-04-07 16:16:16【大中小】

圆柱形低压电力电容器的电压耐受能力主要由介质材料特性、结构设计与工艺、运行温度及电网谐波环境等多维度因素共同决定。在实际应用中，综合评估这些关键因素并匹配合适的电能质量治理方案，有助于保障设备在复杂工况下的长期稳定运行。

一、介质材料特性对耐压的基础影响

电容器的电压耐受能力主要受介质材料的电气强度影响。目前行业内主流产品多采用金属化聚丙烯薄膜，其介电强度通常处于较高水平。介质厚度是其中的关键参数，例如额定电压400V与450V的产品，在介质厚度选择上会有所区别，后者通常需要更厚的介质层来保障安全裕度。材料本身的纯净度与均匀性也会直接影响整体的绝缘性能。

二、结构设计与制造工艺的关键作用

圆柱形低压电力电容器的内部结构设计会影响电压分布的均匀性。采用分段式电极结构等优化设计，有助于改善边缘场强分布，从而提升局部放电起始电压。此外，卷绕工艺的紧密程度同样重要。若卷绕松紧度偏差较大，可能会在内部产生微小气隙，进而对实际耐压表现产生不利影响。因此，严格的工艺控制是保障产品一致性的重要环节。

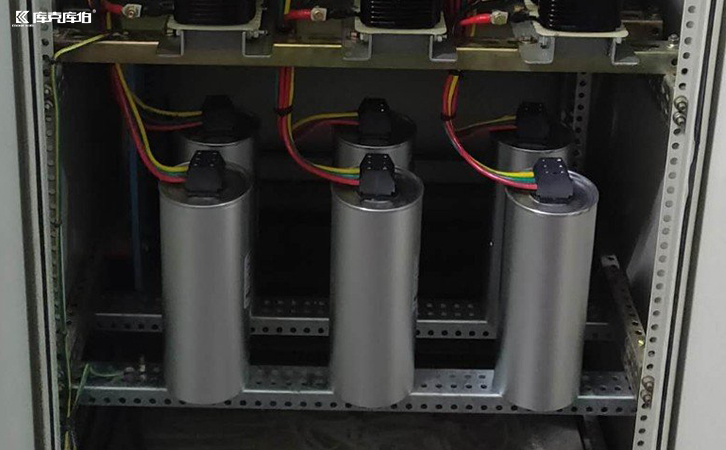

圆柱形低压电力电容器

三、运行温度与散热条件的制约

电容器的实际耐压能力与环境温度通常呈负相关。当内部温度升高时，电容器的工作电压往往需要降额使用。为了改善散热条件，部分产品会采用强制风冷设计或增加散热结构，这有助于提升设备在高温环境下的电压耐受表现。在密闭柜体内安装时，建议保持合理的径向间距，以确保良好的空气对流散热效果，避免因热量积聚导致性能衰减。

四、电网谐波环境对有效耐压的削弱

电网中的谐波会显著增加电容器的电压应力。当总谐波畸变率（THD）较高时，电容器实际承受的峰值电压可能会超过基波电压。在谐波环境下，通常需要按照相关标准对电容器的工作电压进行修正。配套使用7%或14%等适当比例的电抗器可以有效抑制谐波放大，使电容器在额定电压范围内更安全地运行。

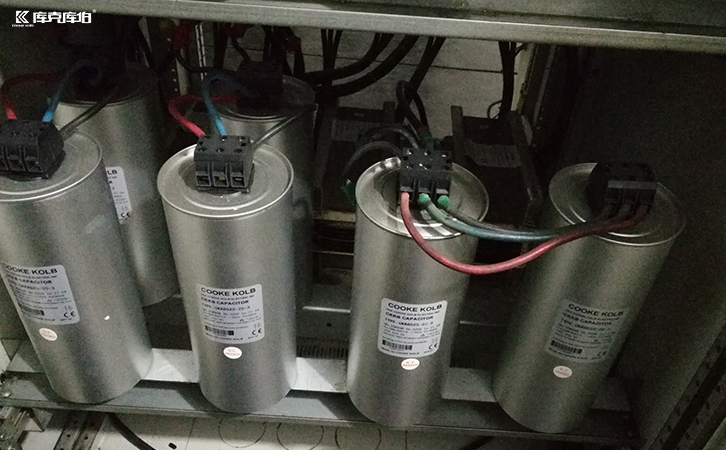

圆柱形低压电力电容器

五、综合选型与电能质量治理建议

在实际选型中，建议参考IEC 60831等国际标准，在常规环境下预留一定的电压裕度；在高温或谐波较为严重的场合，则需保持更高的安全余量。针对复杂工况，部分企业（如库克库伯）推出了全干式结构的低压电容器，以降低漏油风险，并开发了防爆型设计来应对异常工况，从而提升运行安全性。对于谐波、无功等问题并存的现场，可结合有源滤波器（APF）、静止无功发生器（SVG）等设备进行综合治理，根据现场系统电压、谐波次数和负载变化等情况，制定适配的电能质量优化方案。
