四象限无功补偿控制器与光伏系统协同接线及集成方案解析

返回列表来源：发布日期：2025-04-07 16:14:17【大中小】

四象限无功补偿控制器与光伏系统的协同接线方案，主要通过分层控制架构实现电气参数采集与通信集成，结合动态无功补偿策略与安全联锁机制，有助于保障光伏并网系统的稳定运行与电能质量。在实际应用中，结合具备快速响应能力的动态无功补偿设备（如库克库伯SVG等），可进一步优化系统的调节精度与稳定性。

一、系统架构与物理接线原理

四象限无功补偿控制器与光伏系统的连接通常采用分层控制架构。在物理接线层面，控制器通过CT/PT回路实时采集光伏并网点的电气参数，包括并网电压（如380V/10kV）、电流（0-1000A）以及功率因数等关键信号。

控制信号线建议采用屏蔽双绞线（如AWG18）连接逆变器通信接口。当传输距离不超过100米时，需注意线路布置以保证信号衰减控制在合理范围内（如小于3dB），从而维持通信的稳定性。

四象限无功补偿控制器通过特定算法实现与光伏逆变器的协同控制。在晴天工况下，当光伏出力超过负载需求时，控制器可启动容性补偿模式，将过剩无功导入电网；在阴雨天气或夜间，则切换至感性补偿模式。

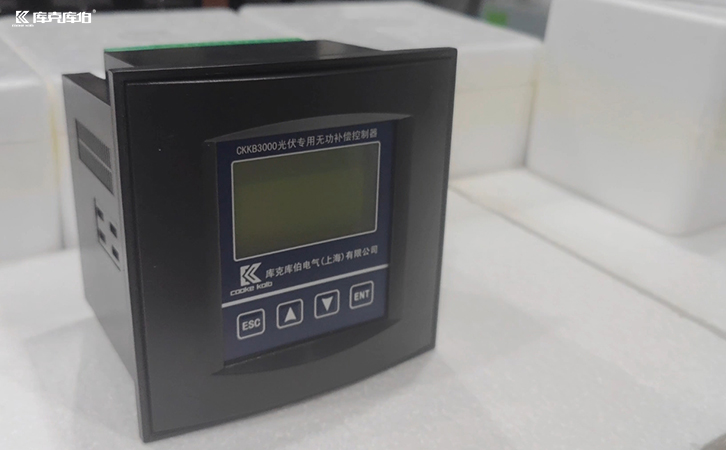

四象限无功补偿控制器

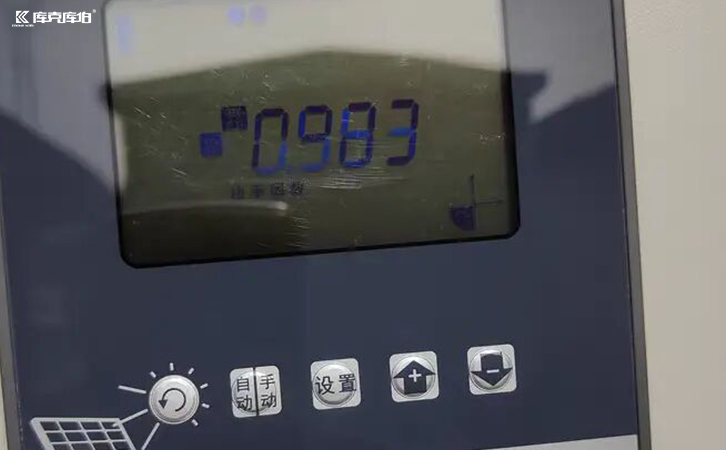

这种动态策略有助于使光伏电站的功率因数保持在较高水平（如0.98左右）。相较于传统分级投切的补偿方式，结合具备毫秒级响应能力的有源治理设备，系统的调节精度和响应速度有望得到进一步优化，从而更好地应对动态波动场景。

四象限无功补偿控制器与光伏系统的保护配合是接线设计中的重要环节。系统中通常需要包含电压异常联锁（如电压超过额定值一定比例时闭锁补偿）、频率保护（如49.5Hz-50.5Hz工作范围）以及反孤岛检测信号交互等安全措施。

四象限无功补偿控制器

为提升安全性，建议采用硬接线方式连接关键保护信号。例如，将光伏逆变器的急停信号直接接入控制器的DI端子，这有助于在极短时间内完成安全隔离，降低异常工况下的运行风险。

综上所述，四象限无功补偿控制器与光伏系统的科学接线与协同控制，是构建智能电网与稳定并网环境的重要环节。通过合理的电气连接、可靠的安全保护以及高效的通信集成，两者能够形成协同优化的运行体系。随着光伏渗透率的不断提高，合理的无功补偿与电能质量治理方案将在电压支撑与系统稳定中发挥更为积极的作用。
