系统谐振对APF有源滤波器的影响及工程应对措施
系统谐振确实会对滤波设备的运行产生显著影响。在电力系统中，电网背景谐波电压与电流的畸变会直接干扰设备的指令检测精度、增加输出容量负担，甚至引发控制系统的失稳风险。因此，在复杂电网环境下，必须采取合理的工程措施来抑制谐振带来的负面效应。
一、系统谐振与滤波设备的工作关联

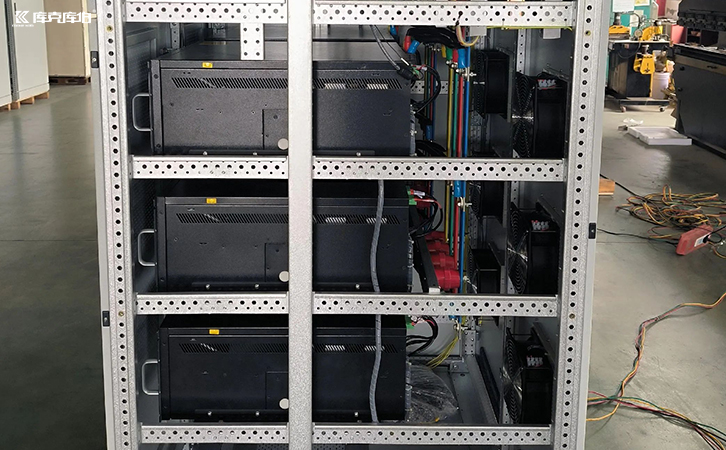

电网中的电感与电容元件在特定频率下容易形成串联或并联谐振，导致该频率的谐波被异常放大。APF 作为核心的电能质量治理设备，主要通过实时检测负载谐波电流并注入反向补偿电流来滤除系统电流杂波。当系统发生谐振时，电网阻抗特性发生改变，直接影响这类电力电子装置的检测与输出效果。
二、谐振对设备运行的具体影响
1.干扰谐波检测环节
设备通常采用基于瞬时无功理论或傅里叶分析的检测方法。系统谐振引起的电网电压波形畸变，会使检测环节中的锁相环出现相位跟踪误差，导致谐波电流提取不准确。特别是在谐振频率点附近的谐波分量容易被放大，造成指令电流计算偏差，进而降低整体补偿精度与动态响应性能。
2.挑战输出容量与设备安全
谐振会放大特定频率的谐波电流，使得设备需要输出的补偿电流幅值可能超出预期设计范围。如果谐振点谐波含量过大，可能导致设备长期处于过载运行状态，引起功率器件过热甚至损坏。长期谐波超标不仅影响滤波设备本身，还会击穿其他用电设备绝缘、干扰电路板正常工作。
3.引发控制策略失稳风险
设备采用闭环控制策略生成 PWM 驱动信号。系统谐振改变了电网阻抗特性，可能使电流环控制模型的参数与实际工况不匹配，引发控制系统相位裕度降低，甚至导致环路不稳定。严重时，可能引起设备与电网阻抗之间产生交互振荡，衍生出新的谐波或谐振问题。
4.抑制谐振影响的工程应对措施
为降低谐振对「apf有源滤波器」的影响，在系统设计阶段应进行详细的谐波与阻抗扫描分析，避免将设备接入点设置在谐振敏感区域。在实际工程中，常采用在交流侧串联小电抗器的方法，以改变谐振频率点或阻尼谐振峰值。此外，通过前期细致的系统分析和优化的控制策略，能够有效确保设备在复杂电网环境下高效可靠运行。
谐波治理设备的选型与搭配建议

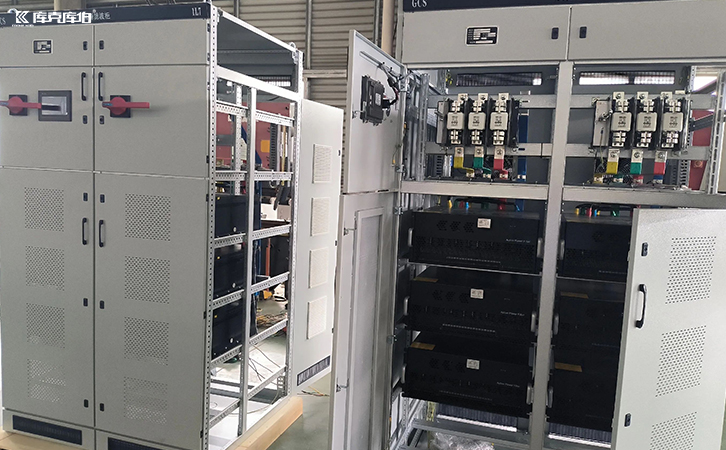

在应对复杂的电能质量问题时，合理选型至关重要。与通过 LC 回路滤除固定频次谐波的无源滤波不同，有源滤波技术能够更好地应对频次复杂、动态变化的谐波。如果厂区仅存在功率因数波动和设备频繁跳闸问题，通常选用 SVG 动态无功补偿即可；但若现场同时存在谐波超标与功率因数不达标的情况，则建议将 SVG 与 APF 搭配安装。这种综合方案能够全面保障电力系统的安全稳定，有效避免因电能质量不达标引发的设备损坏或供电部门处罚风险。
